先进电机技术 —— 电机噪声分析与优化初探

 一、背景

电机噪声的危害主要体现在以下几个方面：

听力受损：长时间暴露在高强度的电机噪声环境中，容易导致听力受损，影响人们的日常生活和交流。据临床医学统计，如果长期生活在80dB以上的噪声环境中，约有50%的人容易失聪、失鸣。

影响心理健康：电机噪声的高频、高强度特性可能导致人们出现疲劳、失眠等症状，长期下去还可能引发焦虑、抑郁等情绪上的不适。

损害身体健康：电机噪声会干扰人体正常的生物节律，可能引发高血压、心脏病等心血管疾病，甚至导致免疫力下降，对人体健康造成不良影响。此外，噪声还会影响视力，当噪声达到80dB时，部分人会出现瞳孔放大、视力模糊的症状。

影响工作效率：电机噪声会扰乱人们的注意力，降低工作效率，长此以往可能导致工作质量的下降。

增加安全事故风险：电机噪声往往是电机内部零件损坏的重要表现，如果不及时处理，可能会引发更严重的安全事故，带来巨大的经济损失。

因此，对于电机噪声问题，我们需要采取有效的预防和减轻措施，以保障人们的身心健康和工作效率。这包括选用低噪音的电机、优化电机设计、加强电机维护等，以减少电机噪声的产生和传播。

电机噪声主要来源于三个方面：空气噪声、机械噪声和电磁噪声。此外，电路内部噪声有时也会被列为噪声源之一。

空气噪声：主要由风扇转动导致空气流动、撞击和摩擦产生。风扇的直径、形状、电机转速以及风阻风路等因素都会影响噪声的大小。例如，风扇直径越大，噪声通常也越大。当风叶边缘与通风室的间隙过小，或风叶形状与风扇结构不合理时，都可能产生噪声。

机械噪声：这种噪声可能由转子机械不平衡引起的离心力、轴承噪声、装配气隙不均等因素造成。例如，转子槽斜度不够、某一极相组中线圈接反、并联绕组中有支路断路等问题都可能导致机械噪声的产生。

电磁噪声：是由电机气隙中定、转子磁场相互作用产生的。随时间和空间变化的径向力会使定子铁芯和机座随时间周期性变形，从而产生振动和噪声。电磁噪声的强度与径向力的大小、定子铁芯以及转子刚度有关。

此外，电路内部噪声主要来自于电路自励、电源哼声以及电路元件中的电子流起伏变化和自由电子的热运动。

为了减少电机噪声，可以采取多种措施，如优化风扇设计、调整电机转速、平衡转子、加强轴承维护、优化电磁设计等。同时，对于特定的噪声问题，也可以采用隔声或消声方法进行处理。

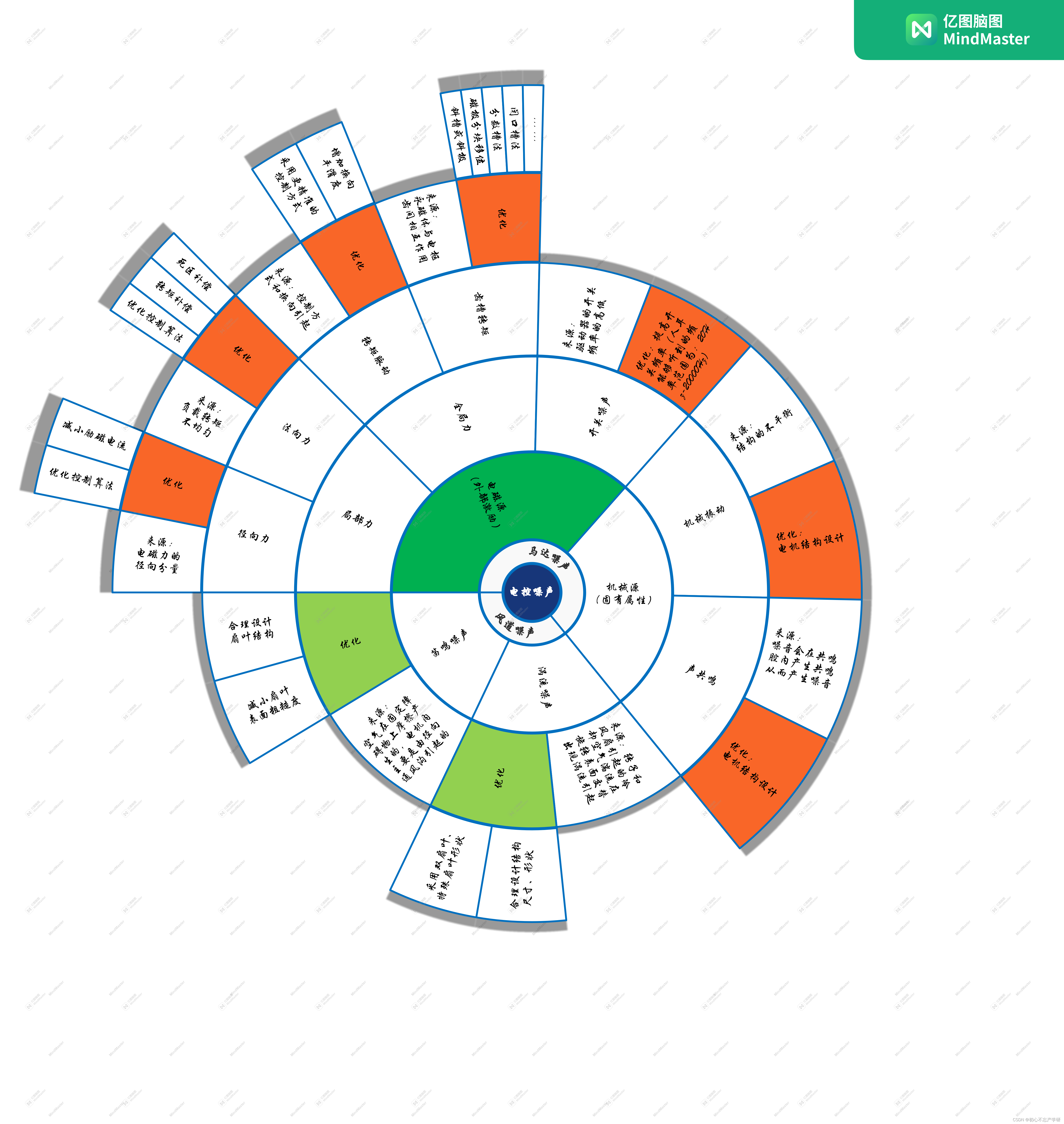

此图片来源于网络

二、变频电机噪声分析

变频器驱动的电机噪声主要来源于多个方面，包括机械结构、电气特性以及变频器的工作方式等。

首先，从机械结构方面来看，电机自身的结构设计不合理可能导致噪声增大。例如，电机转子不平衡、轴向位移、电机铁芯铆接不当或铁芯间隙不均等因素都可能引起电机运行时的振动和噪声。此外，电机铸件不均匀、轴承故障（如轴承表面磨损、损坏或内部滚珠、滚道的损坏）以及电机冷却风扇损坏或划伤电机外壳等问题也可能导致电机产生异常噪音。

其次，电气特性方面，电机在运行时会产生电磁噪声。这种噪声主要是由电机线圈中的电流和电压引起的，尤其在电机转速较高时，电磁噪声会更为明显。另外，电机的负载能力降低或变频器高次谐波分量也可能导致电机振动增大、转速抖动变得不稳定，从而增大电机噪音。

最后，变频器的工作方式也会对电机噪声产生影响。变频器是用来控制电机速度的设备，其参数设置不当（如频率跳变、输出电压波形失真、电流失真等）可能导致电机运行异常并产生噪声。此外，变频器输出侧的谐波可能在电机内产生高频噪音，这种噪音可以通过调节变频器的载波频率来减轻或消除。然而，过高的载波频率可能会损伤电气设备的寿命，因此需要谨慎设置。

综上所述，变频器驱动的电机噪声来源复杂多样，涉及机械、电气和变频器等多个方面。在实际应用中，需要根据具体情况分析噪声产生的原因，并采取相应的措施进行降低或消除。

三、变频电机噪声优化

降低变频器驱动的电机的噪声需要从多个方面入手，结合机械、电气和变频器设置等方面进行综合处理。以下是一些建议：

机械结构调整与优化：

检查电机转子是否平衡，确保轴向位移在允许范围内。对电机铁芯进行适当调整，确保铆接牢固，间隙均匀。定期检查电机铸件和轴承，及时更换磨损或损坏的部件。确保电机冷却风扇运行正常，避免其划伤电机外壳。

电气特性改善：

优化电机线圈设计，减少电磁噪声的产生。检查电机负载能力，确保其在正常工作范围内。对变频器输出进行滤波处理，减少高次谐波分量对电机的影响。

变频器参数调整：

仔细调整变频器的参数设置，避免频率跳变等不稳定因素导致的电机振动和噪声。尝试调整变频器的载波频率，以减轻或消除高频噪音。但需注意，过高的载波频率可能会影响电气设备的寿命。

隔声与消音措施：

在电机周围安装隔声罩或消音器，以隔绝或降低噪声的传播。对通风口和排气口进行消音处理，减少空气动力噪声。

定期维护与检查：

定期对电机和变频器进行维护，及时发现并解决潜在问题。使用专业设备对电机噪声进行检测，根据检测结果进行针对性处理。

考虑环境因素：

在电机安装位置进行声学设计，如利用吸声材料、隔音墙等降低环境噪声。根据电机工作环境调整变频器参数和电机工作状态，以降低噪声对环境的影响。

综上所述，降低变频器驱动的电机噪声需要综合考虑多个方面，从机械、电气、变频器设置到环境因素等都需要进行细致的处理和调整。在实际应用中，建议根据具体情况制定针对性的降噪方案，以达到最佳的降噪效果。

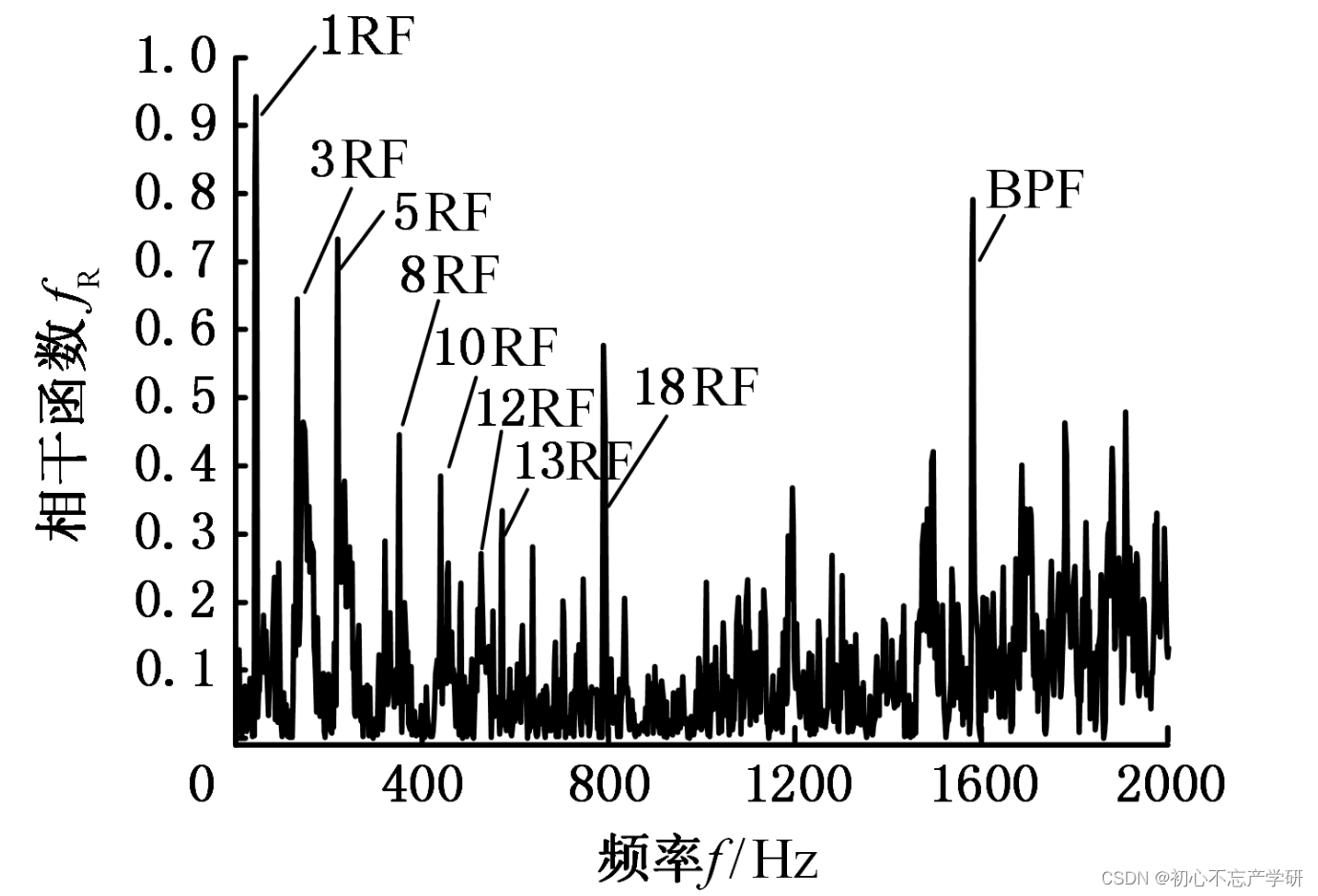

此图片来源于网络



四、电机噪声频谱分析

对电机的噪声进行频谱分析，是识别电机噪声源的一种有效方法。以下是进行频谱分析的基本步骤：

选择合适的测试设备：使用频谱测试仪或类似的设备，这类设备能够将我们听到的声源进行不同频段的细化，从而有助于准确识别噪声源。

确定测点位置：根据电机的结构和噪声特性，合理选择测点位置。测点位置应能够充分反映电机的噪声状况，以便后续分析。

采集噪声数据：使用测试设备采集电机在不同工作状态下的噪声数据。确保在采集数据时，测试环境稳定，无其他干扰噪声。

数据处理与分析：将采集到的噪声数据进行处理，如滤波、去噪等，以提高分析的准确性。然后，对处理后的数据进行频谱分析，观察不同频率下的噪声分布和强度。

识别噪声源：根据频谱分析的结果，结合电机的结构和工作原理，识别出主要的噪声源。通常，电机的噪声源可大致分为电磁噪声、机械噪声和空气动力噪声三类。通过比较不同频率下的噪声强度，可以确定哪些部分对整体噪声贡献最大。

提出改进措施：根据噪声源识别结果，提出针对性的改进措施，如优化电机结构、调整工作参数、改进制造工艺等，以降低电机的噪声水平。

需要注意的是，频谱分析只是一种方法，可能还需要结合其他方法（如测点位置法、变参数法、分离元件法等）来综合判断噪声源。此外，在进行频谱分析时，还应考虑电机的具体类型、工作条件和使用环境等因素，以确保分析的准确性和有效性。

电机的噪声来源多种多样，包括电磁噪声、机械噪声和空气动力噪声等。这些因素在频谱分析中会呈现出不同的分布类型。

首先，电磁噪声通常与电机的电气特性有关，其频谱分布可能表现为连续谱或复合谱。连续谱是指噪声能量在频域内连续分布，没有明显的峰值；而复合谱则可能包含多个不同频率的峰值，这些峰值可能对应于电机内部不同电气元件或系统的振动和噪声。

其次，机械噪声主要由电机内部机械结构的振动和摩擦产生。这种噪声的频谱分布可能更为复杂，包括线状谱和复合谱。线状谱通常对应于某一特定频率的纯音噪声，可能由电机内部某个固定频率的振动源产生；而复合谱则可能包含多个线状谱成分，反映了电机内部多个振动源的共同作用。

最后，空气动力噪声主要由电机冷却风扇或其他气流相关部件产生。这种噪声的频谱分布可能受气流速度、流道形状等多种因素影响，表现出特定的频谱特性。

需要注意的是，电机的噪声频谱分布可能因电机类型、工作状态、运行环境等因素而有所不同。因此，在进行频谱分析时，需要综合考虑这些因素，并结合电机的具体结构和工作原理进行分析。

总的来说，不同因素的噪声在频谱分析中会呈现出不同的分布类型，通过对这些分布类型的分析和识别，有助于我们更好地理解和控制电机的噪声问题。
