电气器件系列三十：伺服电机

简介：

伺服电机可以控制速度，位置精度非常准确，可以将电压信号转化为转矩和转速以驱动控制对象。伺服电机转子转速受输入信号控制，并能快速反应，在自动控制系统中，用作执行元件，且具有机电时间常数小、线性度高等特性，可把所收到的电信号转换成电动机轴上的角位移或角速度输出。

分类：

【浅谈】伺服电机的分类与特性 - 知乎

原理：

伺服电机工作原理

伺服电动机的工作原理及作用

伺服电机的作用是驱动控制对象。被控对象的转距和转速受信号电压控制，信号电压的大小和极性改变时，电机的转动速度和方向也跟着变化。

伺服电动机分类

交流伺服电动机和直流伺服电动机。

一、交流伺服电动机

原理与两相交流异步电机相同，定子上装有两个绕组—励磁绕组和控制绕组。

励磁绕组和控制绕组在空间相隔90°。

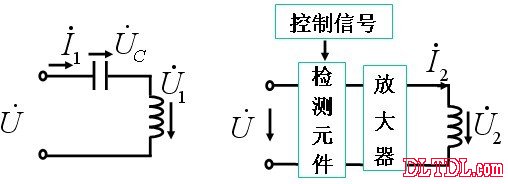

1、接线：

励磁绕组的接线 控制绕组的接线

励磁绕组中串联电容C的目的是为了产生两相旋转磁场。

适当选择电容的大小，可使通入两个绕组的电流相位差接近90°，因此便产生旋转磁场，在旋转磁场的作用下，转子便转动起来。

例：选择电容，可使交流伺服电机电路中的电压电流的相量关系如图所示。

            控制绕组的接线

控制电压

与电源电压

两者频率相同，相位相同或反相。

工作时两个绕组中产生的电流

和

的相位差近90°，因此便产生旋转磁场。在旋转磁场的作用下，转子转动起来。

2、交流伺服电动机的特点：

1）U2= 0 时，转子停止。

这时，虽然U2 =0V，U1仍存在，似乎成单相运行状态，但和单相异步机不同。若单相电机启动运行后，出现单相后仍转。伺服电机不同，单相电压时设备不能转。

原因：交流伺服电机 R2设计得较大。所以在U2=0时，交流伺服电机的T=f(s)曲线如下页图：


交流伺服电动机的T=f(s)曲线（U2=0时）

当U2=0V时，脉动磁场分成的正反向旋转磁场产生的转距T'、T" 的合成转矩T与单相异步机不同。合成转矩的方向与旋转方向相反，所以电机在U2=0V时，能立即停止，体现了控制信号的作用(有控制电压时转动，无控制电压时不转)，以免失控。

（2）交流伺服电机R2设计得较大，使Sm>1，Tst大，启动迅速，稳定运行范围大。

（3）控制电压U2大小变化时，转子转速相应变化，转速与电压U2成正比。U2的极性改变时，转子的转向改变。

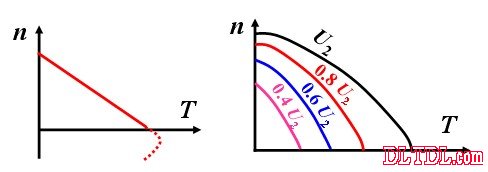

交流伺服电动机的机械特性曲线( U1=const )

3、应用

交流伺服电机的输出功率一般为0.1-100W，电源频率分50Hz、400Hz等多种。它的应用很广泛，如用在自动控制、温度自动记录等系统中。


二、直流伺服电动机

1、结构：与直流电动机基本相同。为减小转动惯量做得细长一些。

2、工作原理：与直流电动机相同。

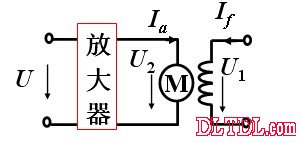

3、供电方式：他励。励磁绕组和电枢由两个独立电源供电：

U1为励磁电压，U2为电枢电压。

直流伺服电机的机械特性公式与他励直流电机一样：

4、机械特性曲线

由机械特性可知：
(1)U1（即磁通￠）不变时，一定的负载下，U2↑,n↑。
(2)U2=0时，电机立即停转。
反转：电枢电压的极性改变，电机反转。

5、应用：

直流伺服电机的特性较交流伺服电机硬。经常用在功率稍大的系统中，它的输出功率一般为1-600W。它的用途很多，如随动系统中的位置控制等。

注意区别于步进电机：

伺服电机与步进电机的性能比较

步进电机作为一种开环控制的系统，和现代数字控制技术有着本质的联系。在国内的数字控制系统中，步进电机的应用十分广泛。随着全数字式交流伺服系统的出现，交流伺服电机也越来越多地应用于数字控制系统中。为了适应数字控制的发展趋势，运动控制系统中大多采用步进电机或全数字式交流伺服电机作为执行电动机。虽然两者在控制方式上相似（脉冲串和方向信号），但在使用性能和应用场合上存在着较大的差异。现就二者的使用性能作一比较。

一、控制精度不同

两相混合式步进电机步距角一般为 1.8°、0.9°，五相混合式步进电机步距角一般为0.72 °、0.36°。也有一些高性能的步进电机通过细分后步距角更小。如三洋公司（SANYO DENKI）生产的二相混合式步进电机其步距角可通过拨码开关设置为1.8°、0.9°、0.72°、0.36°、0.18°、0.09°、0.072°、0.036°，兼容了两相和五相混合式步进电机的步距角。

交流伺服电机的控制精度由电机轴后端的旋转编码器保证。以三洋全数字式交流伺服电机为例，对于带标准2000线编码器的电机而言，由于驱动器内部采用了四倍频技术，其脉冲当量为360°/8000=0.045°。对于带17位编码器的电机而言，驱动器每接收131072个脉冲电机转一圈，即其脉冲当量为360°/131072=0.0027466°，是步距角为1.8°的步进电机的脉冲当量的1/655。

二、低频特性不同

步进电机在低速时易出现低频振动现象。振动频率与负载情况和驱动器性能有关，一般认为振动频率为电机空载起跳频率的一半。这种由步进电机的工作原理所决定的低频振动现象对于机器的正常运转非常不利。当步进电机工作在低速时，一般应采用阻尼技术来克服低频振动现象，比如在电机上加阻尼器，或驱动器上采用细分技术等。

交流伺服电机运转非常平稳，即使在低速时也不会出现振动现象。交流伺服系统具有共振抑制功能，可涵盖机械的刚性不足，并且系统内部具有频率解析机能（FFT），可检测出机械的共振点，便于系统调整。

三、矩频特性不同

步进电机的输出力矩随转速升高而下降，且在较高转速时会急剧下降，所以其最高工作转速一般在300～600RPM。交流伺服电机为恒力矩输出，即在其额定转速（一般为2000RPM或3000RPM）以内，都能输出额定转矩，在额定转速以上为恒功率输出。

四、过载能力不同

步进电机一般不具有过载能力。交流伺服电机具有较强的过载能力。以三洋交流伺服系统为例，它具有速度过载和转矩过载能力。其最大转矩为额定转矩的二到三倍，可用于克服惯性负载在启动瞬间的惯性力矩。步进电机因为没有这种过载能力，在选型时为了克服这种惯性力矩，往往需要选取较大转矩的电机，而机器在正常工作期间又不需要那么大的转矩，便出现了力矩浪费的现象。

五、运行性能不同

步进电机的控制为开环控制，启动频率过高或负载过大易出现丢步或堵转的现象，停止时转速过高易出现过冲的现象，所以为保证其控制精度，应处理好升、降速问题。交流伺服驱动系统为闭环控制，驱动器可直接对电机编码器反馈信号进行采样，内部构成位置环和速度环，一般不会出现步进电机的丢步或过冲的现象，控制性能更为可靠。

六、速度响应性能不同

步进电机从静止加速到工作转速（一般为每分钟几百转）需要200～400毫秒。交流伺服系统的加速性能较好，以山洋400W交流伺服电机为例，从静止加速到其额定转速3000RPM仅需几毫秒，可用于要求快速启停的控制场合。

综上所述，交流伺服系统在许多性能方面都优于步进电机。但在一些要求不高的场合也经常用步进电机来做执行电动机。所以，在控制系统的设计过程中要综合考虑控制要求、成本等多方面的因素，选用适当的控制电机。

欧姆龙PLC控制伺服程序详解_哔哩哔哩_bilibili



这个up主写了很多有用的东西

用plc如何控制：

       速度控制一般都是有变频器实现，用伺服电机做速度控制，一般是用于快速加减速或是速度精准控制的场合，因为相对于变频器，伺服电机可以在几毫米内达到几千转，由于伺服都是闭环的，速度非常稳定。转矩控制主要是 控制伺服电机的输出转矩，同样是因为伺服电机的响应快。应用以上两种控制，可以把伺服驱动器当成变频器，一般都是用模拟量控制。
　　伺服电机最主要的应用还是定位控制，位置控制有两个物理量需要控制，那就是速度和位置，确切的说，就是控制伺服电机以多快的速度到达什么地方，并准确的停下。
　　伺服驱动器通过接收的脉冲频率和数量来控制伺服电机运行的距离和速度。比如，我们约定伺服电机每10000个脉冲转一圈。如果PLC在一分钟内发送10000个脉冲，那么伺服电机就以1r/min的速度走完一圈，如果在一秒钟内发送10000个脉冲，那么伺服电机就以60r/min的速度走完一圈。
　　所以，PLC是通过控制发送的脉冲来控制伺服电机的，用物理方式发送脉冲，也就是使用PLC的晶体管输出是最常用的方式，一般是低端PLC采用这种方式。而中高端PLC是通过通讯的方式把脉冲的个数和频率传递给伺服驱动器，比如Profibus-DP CANopen，MECHATROLINK-II，EtherCAT等等。这两种方式只是实现的渠道不一样，实质是一样的，对我们编程来说，也是一样的。这也就是我想跟大家说的，要学习原理，触类旁通，而不是为了学习而学习。
　　

　　对于程序编写，这个差别很大，日系PLC是采用指令的方式，而欧系PLC是采用功能块的形式。但实质是一样的，比如要控制伺服走一个绝对定位，我们就需要控制PLC的输出通道，脉冲数，脉冲频率，加减速时间，以及需要知道伺服驱动器什么时候定位完成，是否碰到限位等等。无论哪种PLC，无非就是对这几个物理量的控制和运动参数的读取，只是不同PLC实现方法不一样。

调试方法：

1、初始化参数

在接线之前，先初始化参数。

在控制卡上：选好控制方式；将PID参数清零；让控制卡上电时默认使能信号关闭；将此状态保存，确保控制卡再次上电时即为此状态。

在伺服电机上：设置控制方式；设置使能由外部控制；编码器信号输出的齿轮比；设置控制信号与电机转速的比例关系。一般来说，建议使伺服工作中的最大设计转速对应9V的控制电压。比如，山洋是设置1V电压对应的转速，出厂值为500，如果你只准备让电机在1000转以下工作，那么，将这个参数设置为111。

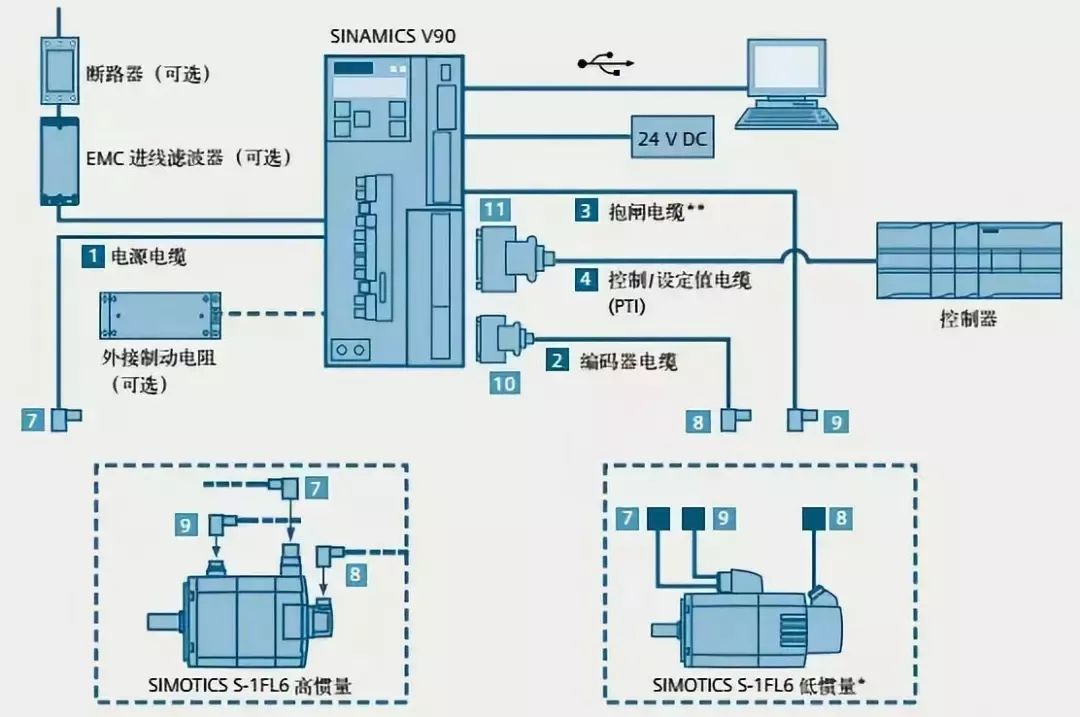

2、接线

将控制卡断电，连接控制卡与伺服之间的信号线。以下的线是必须要接的：控制卡的模拟量输出线、使能信号线、伺服输出的编码器信号线。复查接线没有错误后，电机和控制卡（以及PC）上电。此时电机应该不动，而且可以用外力轻松转动，如果不是这样，检查使能信号的设置与接线。用外力转动电机，检查控制卡是否可以正确检测到电机位置的变化，否则检查编码器信号的接线和设置

3、试方向

对于一个闭环控制系统，如果反馈信号的方向不正确，后果肯定是灾难性的。通过控制卡打开伺服的使能信号。这时伺服应该以一个较低的速度转动，这就是传说中的“零漂”。一般控制卡上都会有抑制零漂的指令或参数。使用这个指令或参数，看电机的转速和方向是否可以通过这个指令（参数）控制。如果不能控制，检查模拟量接线及控制方式的参数设置。确认给出正数，电机正转，编码器计数增加；给出负数，电机反转转，编码器计数减小。如果电机带有负载，行程有限，不要采用这种方式。测试不要给过大的电压，建议在1V以下。如果方向不一致，可以修改控制卡或电机上的参数，使其一致。

4、抑制零漂

在闭环控制过程中，零漂的存在会对控制效果有一定的影响，最好将其抑制住。使用控制卡或伺服上抑制零飘的参数，仔细调整，使电机的转速趋近于零。由于零漂本身也有一定的随机性，所以，不必要求电机转速绝对为零。

5、建立闭环控制

再次通过控制卡将伺服使能信号放开，在控制卡上输入一个较小的比例增益，至于多大算较小，这只能凭感觉了，如果实在不放心，就输入控制卡能允许的最小值。将控制卡和伺服的使能信号打开。这时，电机应该已经能够按照运动指令大致做出动作了。

6、调整闭环参数

细调控制参数，确保电机按照控制卡的指令运动，这是必须要做的工作，而这部分工作，更多的是经验，这里只能从略了。
