问题背景

在做验证的时候，准备通过 CTI2 给 SOC 上的 ETF 触发一个 flushin 动作，然后stop住 formatter，结果一致发现没有成功，接下来就是分析的过程了。

• 首先检查了代码，没有发现代码有什么问题（一般自己写的代码自己很难发现问题所在），CTI2 的配置流程没有错误呢：
  • 第一步 enable CTI2
  • 第二部 配置 ctienout 绑定到channel0 上
  • 第三部 配置 cti gate
  • 第四部 toggle cti 信号

逻辑上没有问题，代码上也没检查出问题，所以只能通过 EDA抓取信号波形对比 RTL Code 来分析问题了。

波形分析

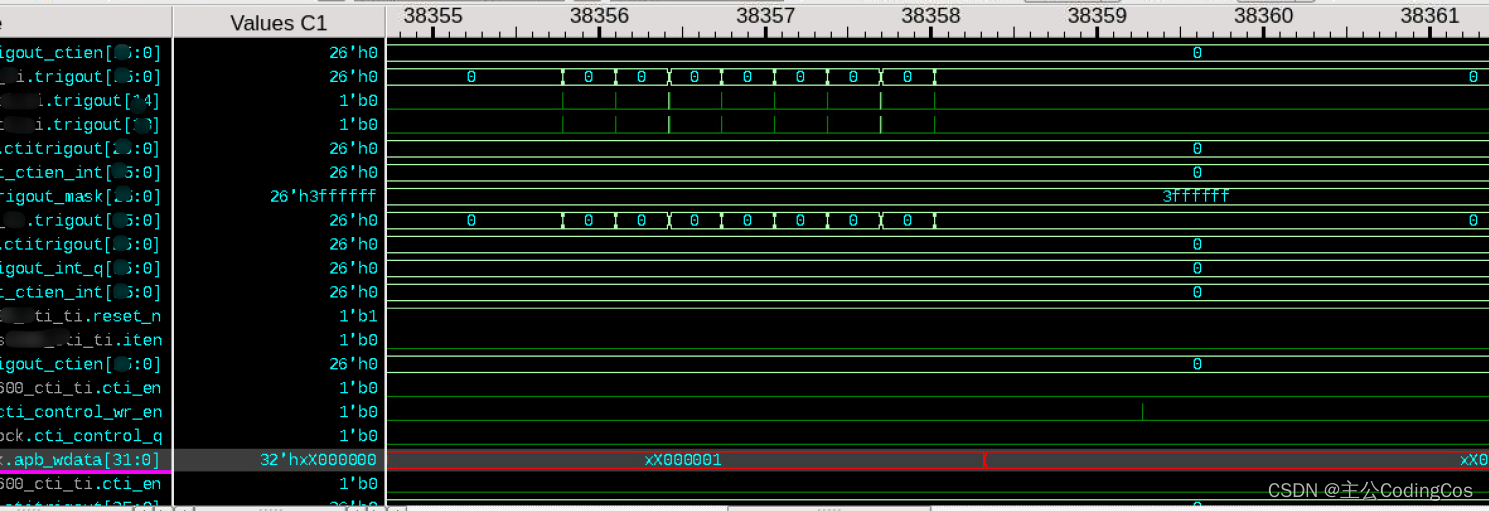

波形如上图所示，可以看到 信号 trigout 有8次跳变产生，正好对应我代码中的8次toggle：

		...
#define TOGGLE_CNT
