LCL滤波器传递函数推导

目标问题：推导V inv到并网电流i 2的传递函数

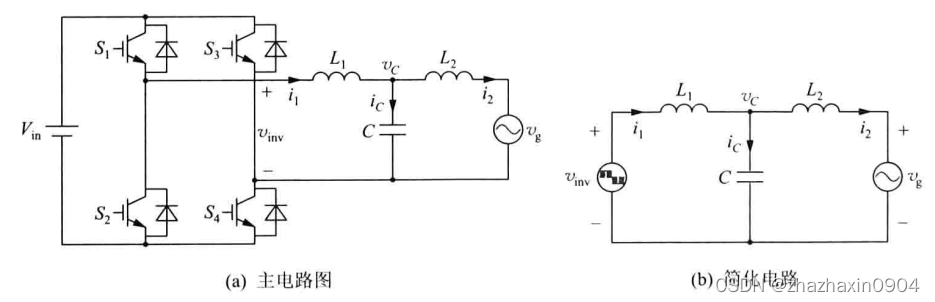

以单相LCL型并网逆变器为例，主电路图如下图（左）所示，简化电路如下图（右）所示：
（简化电路中将逆变桥输出电压等效为电压源）

分析图（b），由叠加定理可知，只有V inv单独作用时，才存在目标问题中的传递函数。（因为当V g单独作用时，V inv为0，那么此时的传递函数相当于0）。

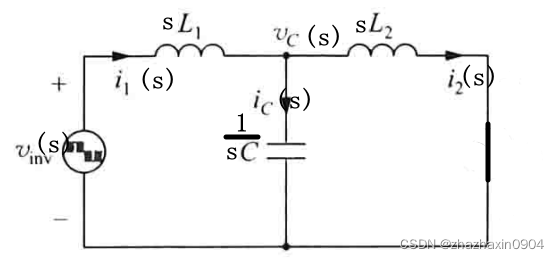

那么只看V inv单独作用，相当于电网侧短路，此时运算电路如下图：

此时可以列方程：

其中：W r是LCL滤波器的谐振角频率，其表达式为：

谐振频率为：fr=W r/(2*pi)
