VCS & Verdi 联合仿真，跑通《UVM实战》

毕业后就要入职成为一名ICer (IC验证) 了！最近除了毕业设计也一直在自学 SV 和 UVM验证方法学，只看资料不写代码体会不深，但又没有公司电脑的环境配置，只能自己搭建环境来跑代码学习，也遇到了一些问题。在这里记录和分享一下我的配置过程，防止大家踩坑。

我不习惯贴图，所有东西基本都通过代码块的方式呈现出来

如果需要虚拟机、Docker或者其他文中提到的东西或遇到问题，可以在评论区提出

EDA虚拟机

自行寻找教程安装虚拟机，安装、激活和配置好VCS、Verdi。

或者可用公众号芯王国提供的虚拟机。提示：此虚拟机安装了很多EDA工具，磁盘够的话建议安装此虚拟机，这里就不放下载链接了。

此外如果觉得虚拟机运行起来较慢，可以选择安装 Docker，自行搜索安装。

文件修改

《UVM实战》源代码，可以点击以下链接下载，解压后放在虚拟机中，记住此时的路径，为后续修改 UVM_HOME 做准备

蓝奏云 | 百度网盘

修改setup.vcs

Note：将csh改为bash模式。如果你的虚拟机支持csh，可以把export改成setenv，并去掉“=”。

按照你自己VCS和Verdi的路径，进行setup.vcs文件的修改

#!/bin/bash

export VCS_HOME=/home/synopsys/vcs-mx/O-2018.09-SP2
export UVM_HOME=/home/ICer/example_and_uvm_source_code/uvm-1.1d
export WORK_HOME=/home/ICer/example_and_uvm_source_code/puvm
export SIM_TOOL=VCS
export NOVAS_HOME=/home/synopsys/verdi/Verdi_O-2018.09-SP2
export PATH=/home/synopsys/vcs-mx/O-2018.09-SP2/linux64/bin:$PATH

修改run（可选）

Note：我一般用在终端中输入 VCS 仿真编译的代码，所以根据自己需求选择是否更改

#!/bin/csh
if ( $SIM_TOOL == "QUESTA" ) then
vlib work
vlog -f filelist.f
vsim -sv_lib $UVM_DPI_DIR/uvm_dpi -do $WORK_HOME/bin/vsim.do -c top_tb
endif

if ( $SIM_TOOL == "VCS" ) then
vcs +v2k -sverilog -full64 -debug_pp -R -LDFLAGS -rdynamic -P ${NOVAS_HOME}/share/PLI/VCS/LINUX64/novas.tab ${NOVAS_HOME}/share/PLI/VCS/LINUX64/pli.a $UVM_HOME/src/dpi/uvm_dpi.cc -CFLAGS -DVCS -timescale=1ns/1ps -f filelist.f -I test.log
./simv
endif

if ( $SIM_TOOL == "NCSIM" ) then
ncverilog +sv -f filelist.f -licqueue -timescale 1ns/1ps -uvm -uvmhome $UVM_HOME
endif

修改top_tb.sv

首先在top_tb.sv中，将‘timescale 1ns/1ps注释掉，添加‘include “dut.sv”，并将dut.sv文件复制到top_tb.sv的文件夹中。例如：

//`timescale 1ns/1ps
`include "uvm_macros.svh"
import uvm_pkg::*;
`include "my_driver.sv"
`include "dut.sv"

module top_tb;
    ...

在top_tb.sv中 endmodule 前添加以下代码，以dump 波形。不加没有办法 dump 波形并进行 debug

initial begin
    $fsdbDumpfile("tb.fsdb");
    $fsdbDumpvars;
end

联合仿真

VCS 仿真编译

vcs -R -full64 +v2k -fsdb +define+FSDB -sverilog -ntb_opts uvm top_tb.sv -debug_all -elab -lca -kdb

VCS 查看波形

./simv -gui &

Verdi 查看波形

# fsdb文件名和top_tb.sv中设置的保持相同
verdi -ssf tb.fsdb &

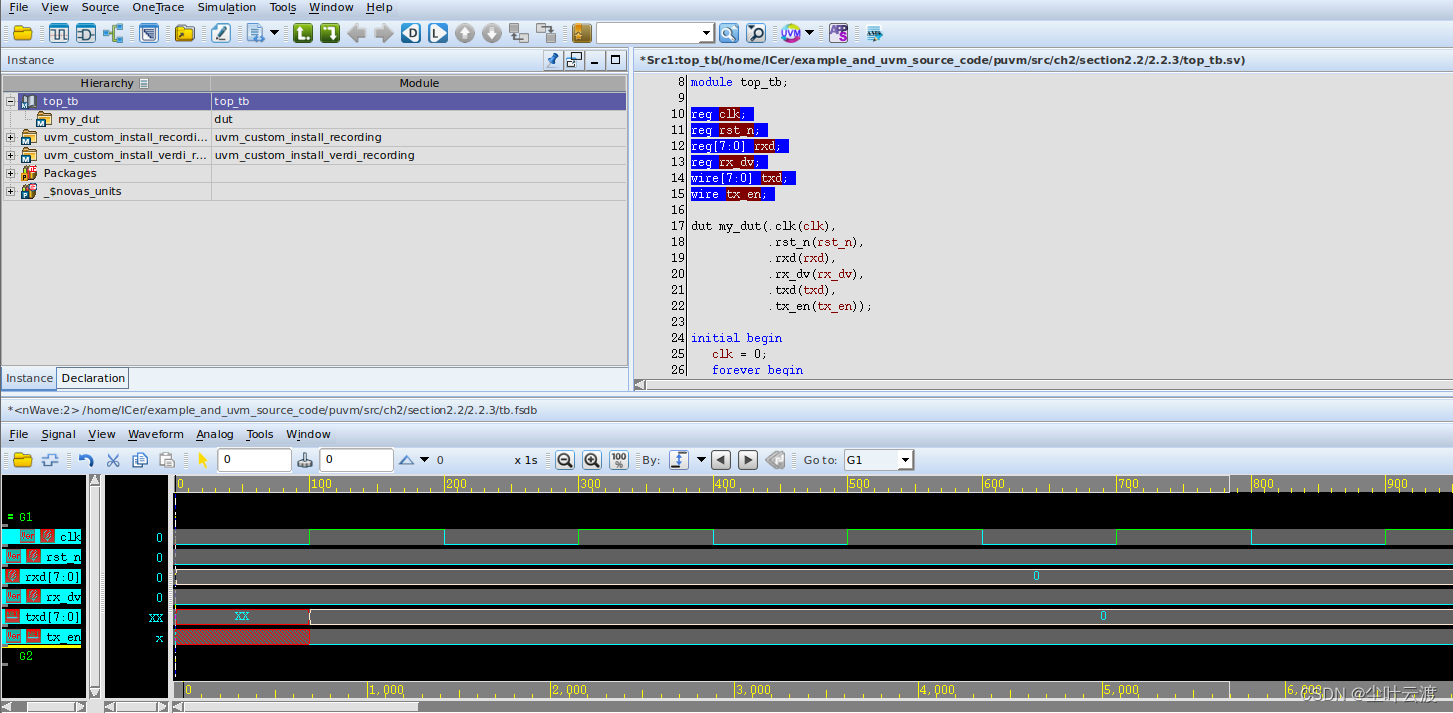

选中信号，键盘 ctrl+w 出现波形
在这里插入图片描述

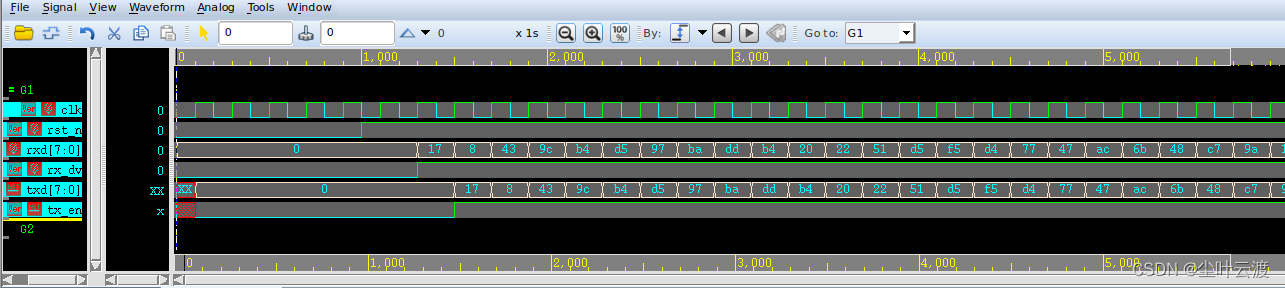

信号区 f 键，出现全局信号视图
