ECC椭圆曲线加解密原理详解(配图)

ECC椭圆曲线加解密原理详解(配图)

本文主要参照:ECC加密算法入门介绍ECC椭圆曲线详解(有具体实例)

前言: 椭圆曲线(ECC)加密原理跟RSA加解密原理比起来,可真是晦涩难懂。拜读了Kalafinaian的文章“ECC椭圆曲线详解(有具体实例)”,终于看到了参透的曙光。 由于原文中有微小的瑕疵,也为了便于阅读起来更加流畅,我重新整理了一下这篇文章。

为什么使用椭圆曲线加密算法?

RSA的解决分解整数问题需要亚指数时间复杂度的算法,而目前已知计算椭圆曲线离散对数问题(ECDLP)的最好方法都需要全指数时间复杂度。这意味着在椭圆曲线系统中我们只需要使用相对于RSA 短得多的密钥就可以达到与其相同的安全强度。例如,一般认为160比特的椭圆曲线密钥提供的安全强度与1024比特RSA密钥相当。使用短的密钥的好处在于加解密速度快、节省能源、节省带宽、存储空间。
比特币以及中国的二代身份证都使用了256 比特的椭圆曲线密码算法。

实数椭圆曲线

什么是椭圆曲线,想必大家都会首先想到的是高中时学到的标准椭圆曲线方程。
x2a2+y2b2=1(a>bxa<by)\frac{x^2}{a^2} + \frac{y^2}{b^2} = 1 (a>b,焦点在x轴,a<b,焦点在y轴)

其实本文提到的椭圆曲线,跟这个高中时代的椭圆曲线方程基本无关。椭圆曲线的椭圆一词来源于椭圆周长积分公式。(这个命名深究起来比较复杂,了解一下就可以了1)

一条椭圆曲线是在射影平面上满足威尔斯特拉斯方程(Weierstrass)所有点的集合,
Y2Z+a1XYZ+a3YZ2=X3+a2X2Z+a4XZ2+a6Z3Y^2Z+a_1XYZ+a_3YZ^2=X^3+a_2X^2Z+a_4XZ^2+a_6Z^3
对普通平面上点(x,y),令x=X/Z,y=Y/Z,Z≠0,得到如下方程
y2Z3+a1xyZ3+a3yZ3=x3Z3+a2x2Z3+a4xZ3+a6Z3y^2Z^3+a_1xyZ^3+a_3yZ^3=x^3Z^3+a_2x^2Z^3+a_4xZ^3+a_6Z^3
约掉Z3Z^3可以得到:y2+a1xy+a3y=x3+a2x2+a4x+a6y^2+a_1xy+a_3y=x^3+a_2x^2+a_4x+a_6

简化版的Weierstrass方程:
E:y2=x3+ax+bE: y^2= x^3+ax+b
其中,
(1) Δ=16(4a3+27b)0\Delta= -16(4a^3+27b) \neq 0 ,用来保证曲线是光滑的,即曲线的所有点都没有两个或者两个以上的不同的切线。
(2) a,bK,KEa,b\in K, K为E的基础域。
(3) 点 OO_\infty 是曲线的唯一的无穷远点。

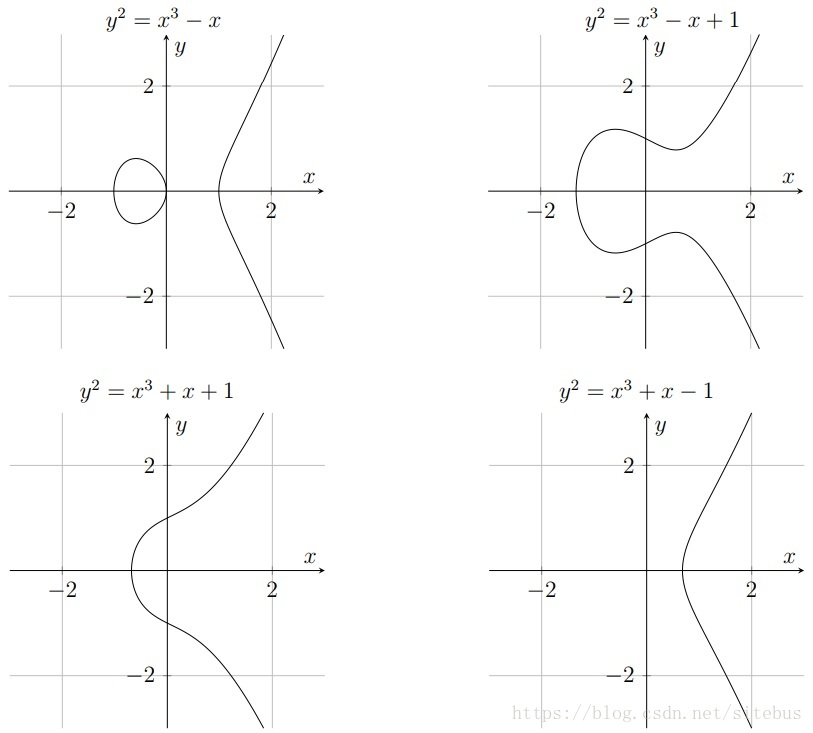

椭圆曲线示例

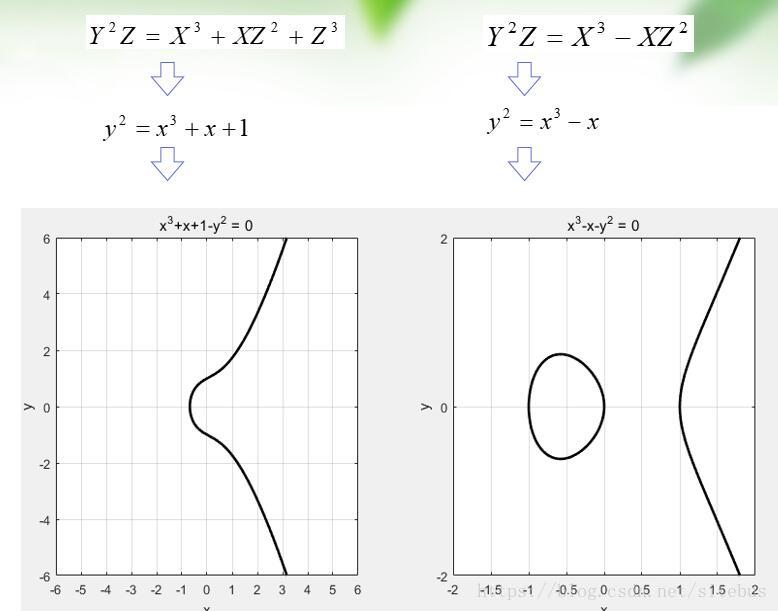

椭圆曲线示例1

椭圆曲线示例2

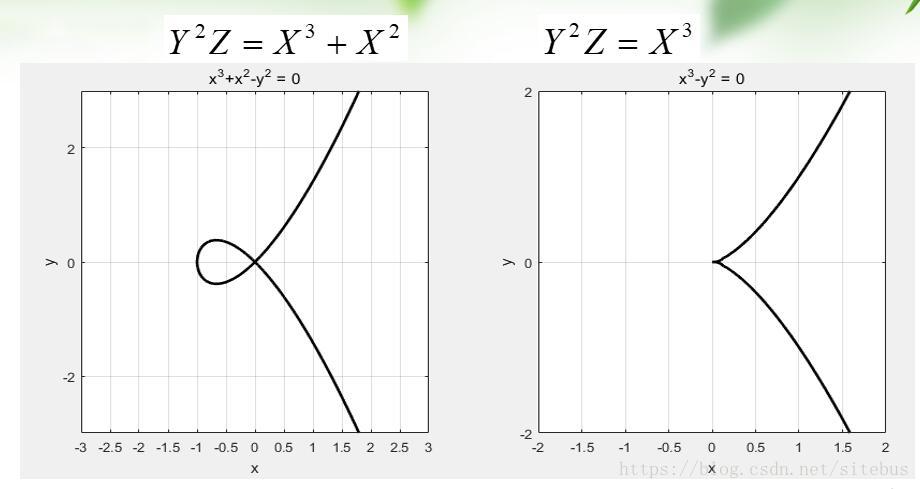

非椭圆曲线示例

在这里插入图片描述

这两个方程都不是椭圆曲线,因为他们在(0:0:1)点处(即原点)没有切线,不满足椭圆曲线每个点都必须是非奇异的(光滑的)

椭圆曲线阿贝尔群

我们已经看到了椭圆曲线的图象,但点与点之间好象没有什么联系。我们能不能建立一个类似于在实数轴上加法的运算法则呢?这就要定义椭圆曲线的加法群,这里需要用到近世代数中的阿贝尔群

在数学中,群是一种代数结构,由一个集合以及一个二元运算所组成。已知集合和运算(G,*)如果是群则必须满足如下要求。

封闭性: ∀a,b∈G,ab ∈ G
结合性: ∀a,b,c∈G ,有 (ab)c = a
(b*c)
单位元: ョe∈G, ∀a ∈G,有ea = ae = a
逆元: ∀a ∈G ,ョb∈G 使得 ab = ba = e
交换性: ∀a,b∈G,ab = ba

同样在椭圆曲线也可以定义阿贝尔群。

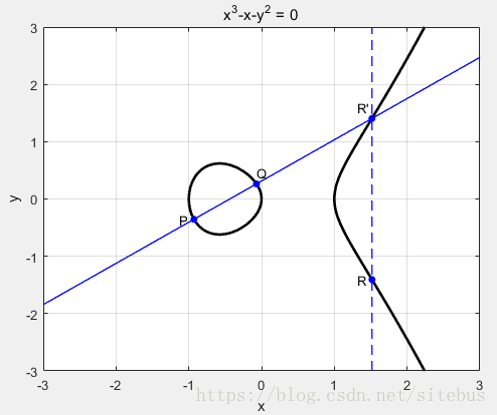

任意取椭圆曲线上两点P、Q(若P、Q两点重合,则作P点的切线),作直线交于椭圆曲线的另一点R’,过R’做y轴的平行线交于R,定义P+Q=R。这样,加法的和也在椭圆曲线上,并同样具备加法的交换律、结合律。
椭圆曲线阿贝尔群

同点加法
若有k个相同的点P相加,记作kP 。 P+P=2P
在这里插入图片描述

P+P+P=2P+P=3P
在这里插入图片描述

有限域椭圆曲线

椭圆曲线是连续的,并不适合用于加密;所以,我们必须把椭圆曲线变成离散的点,我们要把椭圆曲线定义在有限域上。

我们给出一个有限域Fp

  • Fp中有p(p为质数)个元素0,1,2,…, p-2,p-1
  • Fp的加法是a+bc(modp)a+b\equiv c \pmod p
  • Fp的乘法是a×bc(modp)a×b \equiv c \pmod p
  • Fp的除法是a÷bc(modp)a×b1c(modp)b10p1b×b11(modp)a÷b \equiv c \pmod p,即 a×b^{-1} \equiv c \pmod p,b^{-1}也是一个0到p-1之间的整数,但满足b×b^{-1}\equiv 1 \pmod p
  • Fp的单位元是1,零元是 0
  • Fp域内运算满足交换律、结合律、分配律
  • 椭圆曲线Ep(a,b),p为质数,x,y∈[0,p-1]

y2=x3+ax+b(modp)y^2=x^3+ax+b \pmod p

选择两个满足下列约束条件的小于p的非负整数a、b :
4a3+27b20(modp)4a^3 + 27b^2 \neq 0 \pmod p

Fp上的椭圆曲线同样有加法

1.无穷远点 OO+O=OO+P=PO_∞是零元,有O_∞+ O_∞= O_∞,O_∞+P=P
2.P(x,y)的负元是 (x,-y mod p)= (x,p-y) ,有P+(P)=OP+(-P)= O_∞
3.P(x1,y1),Q(x2,y2)R(x3,y3)P(x_1,y_1),Q(x_2,y_2)的和R(x_3,y_3) 有如下关系:
x3k2x1x2(modp)y3k(x1x3)y1(modp)P=Q,k=3x12+a2y1(modp)PQ,k=y2y1x2x1(modp) \begin{aligned} x_3 & \equiv k^2-x_1-x_2 \pmod p \\ y_3 & \equiv k(x_1-x_3)-y_1 \pmod p \\ & 若P=Q, 则k=\frac{3x_1^2+a}{2y_1} \pmod p \\ & 若P≠Q, 则k=\frac{y_2-y_1}{x_2-x_1} \pmod p \end{aligned}

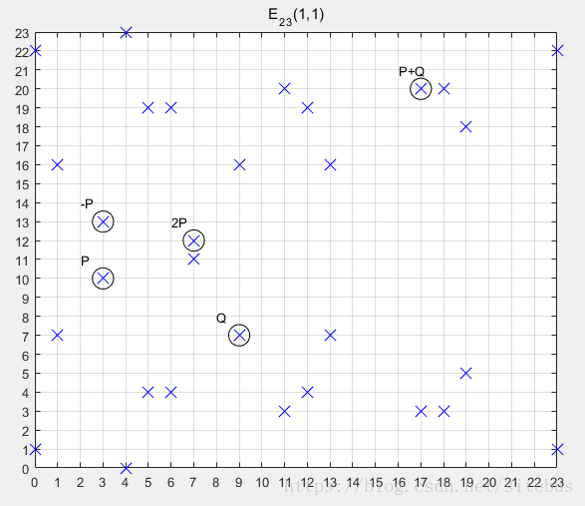

例题椭圆曲线已知E23(1,1)上两点P(3,10),Q(9,7),求
(1) -P
(2) P+Q
(3) 2P
在这里插入图片描述

(1) 计算-P
P=(3,10(mod23))=(3,13)-P = (3, -10 \pmod {23}) = (3,13)
(2) 计算P+Q
k=71093=21(mod23)2×21=1(mod23)21=12k=12(mod23)=11P+Q=(11239(mod23),11×(3x3)10(mod23))=(17,11×(317)10(mod23))=(17,20) \begin{aligned} k & =\frac{7-10}{9-3} = - 2^{-1} \pmod {23} \\ & 2\times2^{-1} = 1 \pmod {23} \\ & \Rightarrow 2^{-1} = 12 \\ & \Rightarrow k = -12 \pmod {23} = 11 \\ \therefore P+Q & = (11^2-3-9\pmod {23}, 11\times (3-x_3) - 10 \pmod {23}) \\ & = (17, 11\times(3-17) -10 \pmod {23}) \\ & = (17,20) \end{aligned}
(3) 计算2P
k=3×32+12×10(mod23)=7×51(mod23)5×51=1(mod23)51=14k=7×14(mod23)=62P=(6233(mod23),6×(3x3)10(mod23))=(7,6×(37)10(mod23))=(7,12) \begin{aligned} k & =\frac{3\times3^2 +1}{2\times10} \pmod {23} = 7\times5^{-1} \pmod {23} \\ & 5\times5^{-1} = 1 \pmod {23} \\ & \Rightarrow 5^{-1} = 14 \\ & \Rightarrow k = 7\times14 \pmod {23} = 6 \\ \therefore 2P & = (6^2-3-3\pmod {23}, 6\times (3-x_3) - 10 \pmod {23}) \\ & = (7, 6\times(3-7) -10 \pmod {23}) \\ & = (7,12) \end{aligned}

有限域椭圆曲线点的阶

如果椭圆曲线上一点P,存在最小的正整数n使得数乘nP=OnP=O_∞ ,则将n称为P的阶
若n不存在,则P是无限阶的.

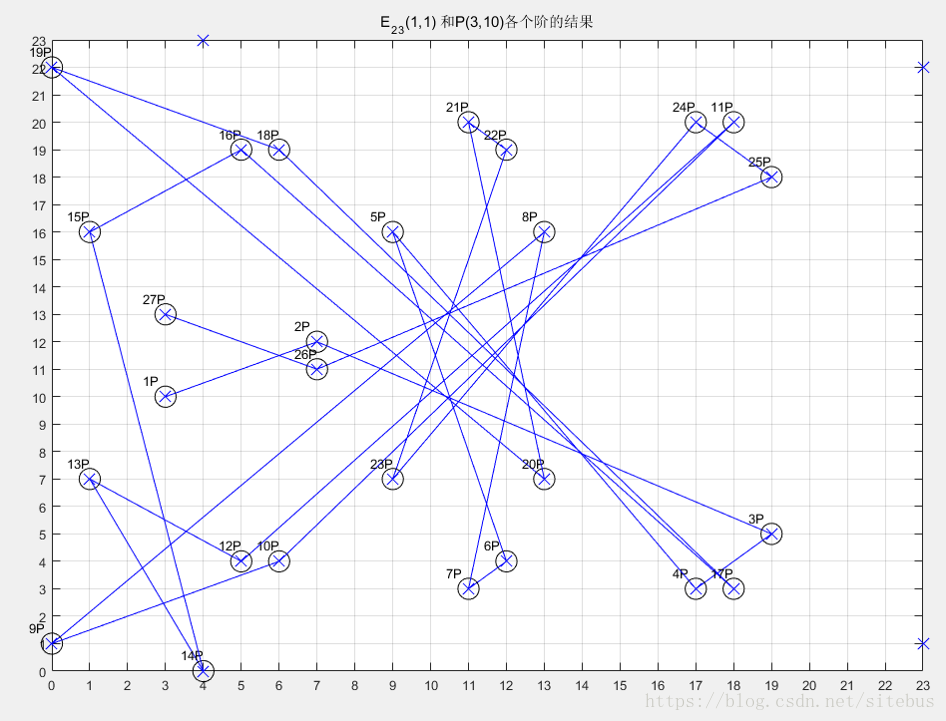

在这里插入图片描述

计算可得27P=P=(3,13)27P=-P=(3,13) , 所以28P=O28P=O_∞ P的阶为28
这些点做成了一个循环阿贝尔群,其中生成元为P,阶数为28。显然点的分布与顺序都是杂乱无章。

椭圆曲线加密

考虑K=kGK=kG ,其中K、G为椭圆曲线Ep(a,b)上的点,n为G的阶(nG=OnG=O_∞ ),k为小于n的整数。则给定k和G,根据加法法则,计算K很容易但反过来,给定K和G,求k就非常困难。因为实际使用中的ECC原则上把p取得相当大,n也相当大,要把n个解点逐一算出来列成上表是不可能的。这就是椭圆曲线加密算法的数学依据 。

  • 点G称为基点(base point)
  • k(k<n)k(k<n)为私有密钥(private key)
  • K为公开密钥(public key)

    下面是利用椭圆曲线进行加密通信的过程:
    1、用户A选定一条椭圆曲线Ep(a,b),并取椭圆曲线上一点,作为基点G。
    2、用户A选择一个私有密钥k,并生成公开密钥K=kG。
    3、用户A将Ep(a,b)和点K,G传给用户B。
    4、用户B接到信息后 ,将待传输的明文编码到Ep(a,b)上一点M(编码方法很多,这里不作讨论),并产生一个随机整数r(r<n)。
    5、用户B计算点C1=M+rKC_1=M+rKC2=rGC_2=rG
    6、用户B将C1C2C_1、C_2传给用户A。
    7、用户A接到信息后,计算C1kC2C_1-kC_2,结果就是点M。再对点M进行解码就可以得到明文。
    因为C1kC2=M+rKk(rG)=M+rkGkrG=MC_1-kC_2=M+rK-k(rG)=M+rkG-krG=M

ECC保密通信算法例子

  1. Alice选定一条椭圆曲线E,并取椭圆曲线上一点作为基点G 假设选定E29(4,20),基点G(13,23) , 基点G的阶数n=37
  2. Alice选择一个私有密钥k(k<n)比如25,并生成公开密钥K=kG = 25G = (14,6)
  3. Alice将E和点K、G传给Bob
  4. Bob收到信息后,将待传输的明文编码到E上的一点M,并产生一个随机整数r(r<n,n为G的阶数) 假设r=6 要加密的信息为3,因为M也要在E29(4,20) 上,所以M=(3,28)
  5. Bob计算点C1C_1C2C_2 C1=M+rK=M+6K=M+6G=(3,28)+6×(14,6)=(3,28)+(27,27)=(6,12)C2=rG=6G=(5,7) \begin{aligned} C_1 & =M+rK = M+6K= M+6G=(3,28)+6\times(14,6) = (3,28)+(27,27)=(6,12) \\ C_2 & =rG = 6G =(5,7) \end{aligned}
  6. Bob将C1C2C_1、C_2传给Alice
  7. Alice收到信息后,计算C1kC2C_1-kC_2,结果就是 M=C1kC2=(6,12)25C2=(6,12)25×(5,7)=(6,12)(27,27)=(6,12)+(27,2)=(3,28)M = C_1-kC_2 =(6,12)-25C_2 =(6,12)-25\times(5,7) =(6,12)-(27,27) =(6,12)+(27,2) =(3,28)

ECC技术要求

通常将Fp上的一条椭圆曲线描述为T=(p,a,b,G,n,h)p、a、b确定一条椭圆曲线(p为质数,(mod p)运算)G为基点,n为点G的阶,h是椭圆曲线上所有点的个数m与n相除的商的整数部分

参量选择要求:

  • p越大安全性越好,但会导致计算速度变慢
  • 200bit左右可满足一般安全要求
  • n应为质数 h≤4;p≠n×h ;pt≠1(mod n) (1≤t<20)
  • 4a3+27b20(modp)4a^3 + 27b^2 \neq 0 \pmod p

ECC的应用(比特币)

比特币系统选用的secp256k1中,参数为
p = 0xFFFFFFFF FFFFFFFF FFFFFFFF FFFFFFFF FFFFFFFF FFFFFFFF FFFFFFFE FFFFFC2F= 2256232292827262412^{256} − 2^{32} − 2^9 − 2^8 − 2^7 − 2^6 − 2^4 − 1
a = 0, b = 7
G=(0x79BE667EF9DCBBAC55A06295CE870B07029BFCDB2DCE28D959F2815B16F81798, 0x483ada7726a3c4655da4fbfc0e1108a8fd17b448a68554199c47d08ffb10d4b8)
n = 0xFFFFFFFF FFFFFFFF FFFFFFFF FFFFFFFE BAAEDCE6 AF48A03B BFD25E8C D0364141
h = 01

ECC vs. RSA – ECC的优缺点

优点 缺点
安全性能更高:160位ECC与1024位RSA、DSA有相同的安全强度 设计困难,实现复杂
处理速度更快:在私钥的处理速度上,ECC远 比RSA、DSA快得多 如果序列号设计过短,那么安全性并没有想象中的完善
带宽要求更低
存储空间更小:ECC的密钥尺寸和系统参数与RSA、DSA相比要小得多


  1. 椭圆曲线的名称由来:椭圆周长的计算可以转化为积分αβdxx3+ax+b\int_α^β{\frac{dx}{\sqrt{x^3+ax+b}}},分母的函数项y=x3+ax+by=\sqrt{x^3+ax+b}两边平方即可得到椭圆曲线方程,曲线故而得名椭圆曲线。(请参考椭圆曲线密码体制解释,这个命名深究起来很复杂,了解一下就可以了) ↩︎
