RS232(9针)公母头线序规定

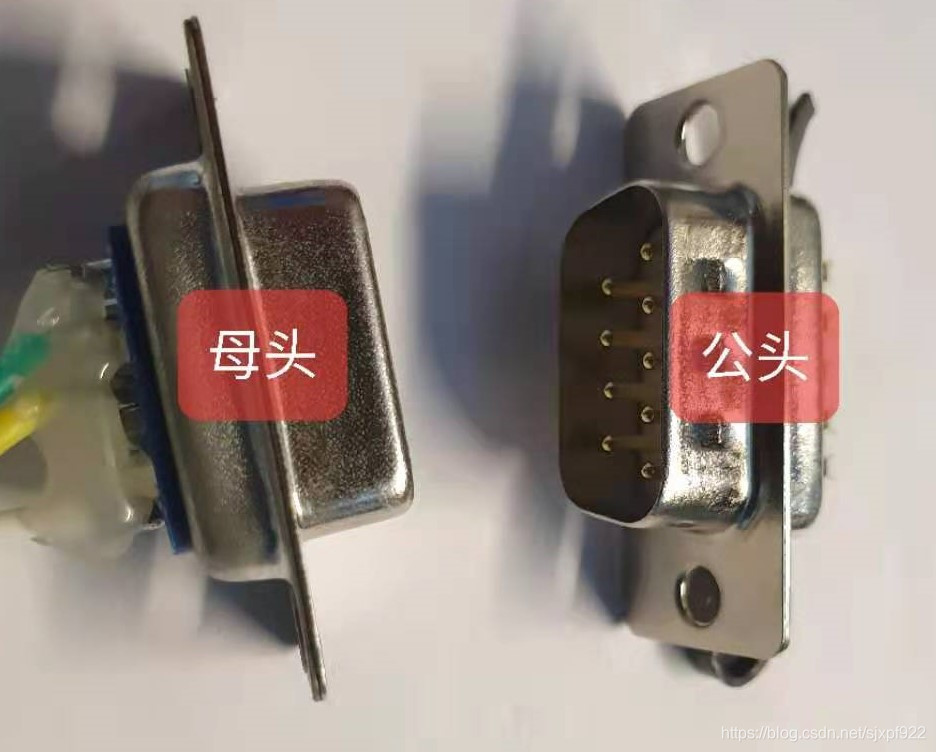

1、区分公母头：
2、公母头线序

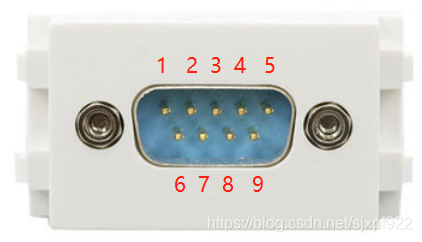

1)公头

1: DCD  //数据载波检测
2: RXD  //接收
3: TXD  //发送
4: DTR  //数据终端准备好
5: GND  //地线
6: DSR  //数据准备好
7: RTS  //请求发送
8: CTS  //清除发送
9: R1   //响铃指示

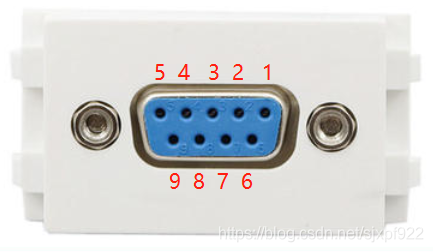

2)母头

1: DCD  //数据载波检测
2: TXD  //发送
3: RXD  //接收
4: DTR  //数据终端准备好
5: GND  //地线
6: DSR  //数据准备好
7: RTS  //请求发送
8: CTS  //清除发送
9: R1   //响铃指示

二者的区别就在于2 3针脚交叉。
接线最好按照标准来接，注意区分公母头，除非是延长线不用交叉，一旦是两个不同的设备通信都要进行线序交叉。

拓展
RS232是按照标准引脚定义进行定义的。但对于RS422 RS485的接口并不是标准的。

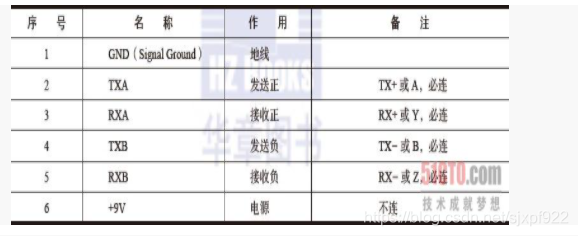

RS-422采用的是4线模式,具体设备的名称与引脚定义由设备定义，如下图所示（图：来源http://www.360doc.com/content/15/1026/13/1564981_508471949.shtml）这其中的标号仅仅是流水号而已，实际接线的时候要根据具体的设备所定义的脚。

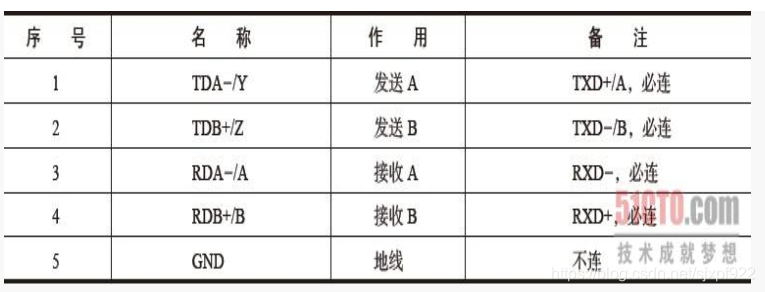

RS485的信号线分为4线和2线模式，4线模式：

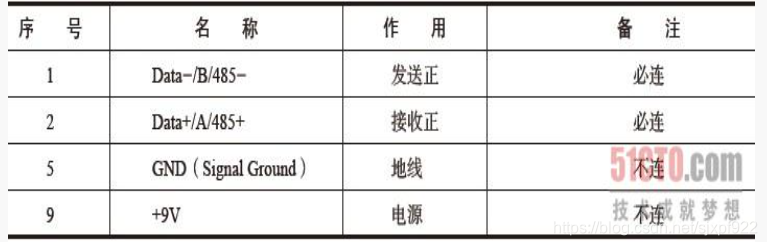

2线模式

注意 RS232采用负逻辑电平
逻辑1 对应 +3 ~ +15V
逻辑0 对应 -15 ~ -3V
