Altium Designer(四)——PCB规则设置

最新推荐文章于 2024-03-22 02:03:49 发布
最新推荐文章于 2024-03-22 02:03:49 发布
阅读量2.5k 收藏 6
点赞数 2
文章标签： pcb
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/skycmq/article/details/118464914
版权

Altium Designer(一)——新建工程以及小技巧
Altium Designer(二)——原理图(SchDoc)的绘制
Altium Designer(三)——PCB的绘制
Altium Designer(五)——铺铜和电器规则检查

文章目录

常用规则

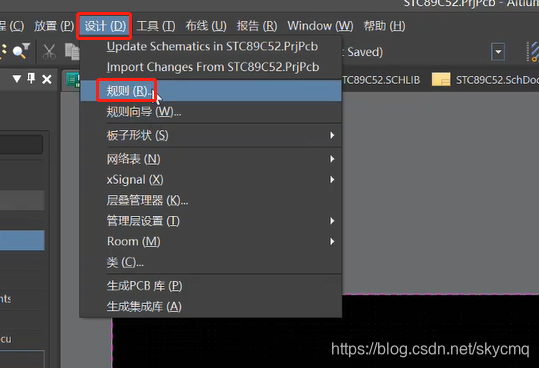

点击“设计——规则”打开规则设置界面
在这里插入图片描述

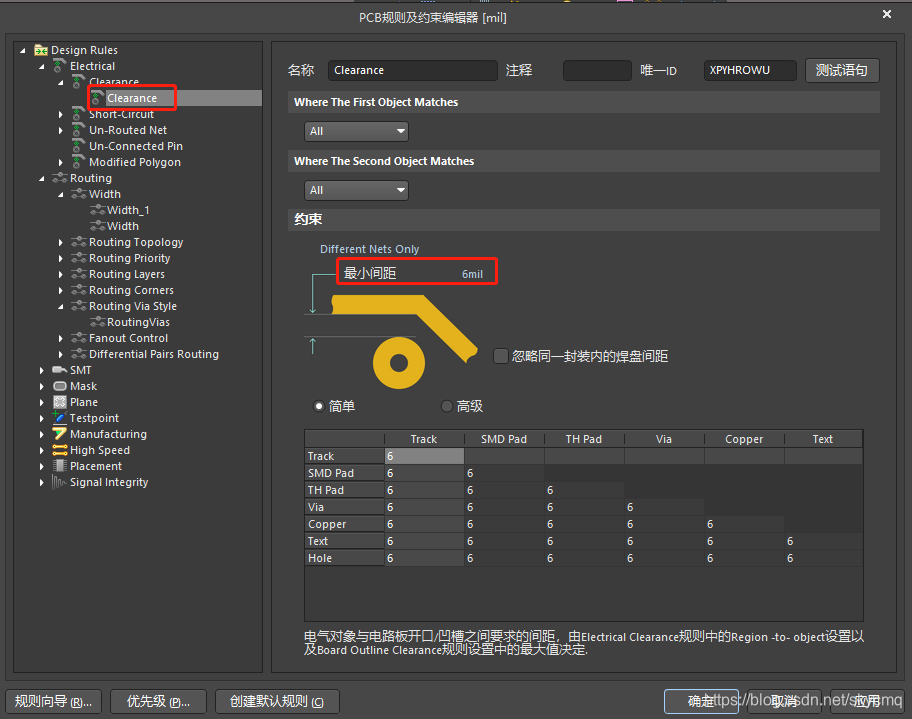

设置全局安全间距(一般最小为6mil)：
在这里插入图片描述

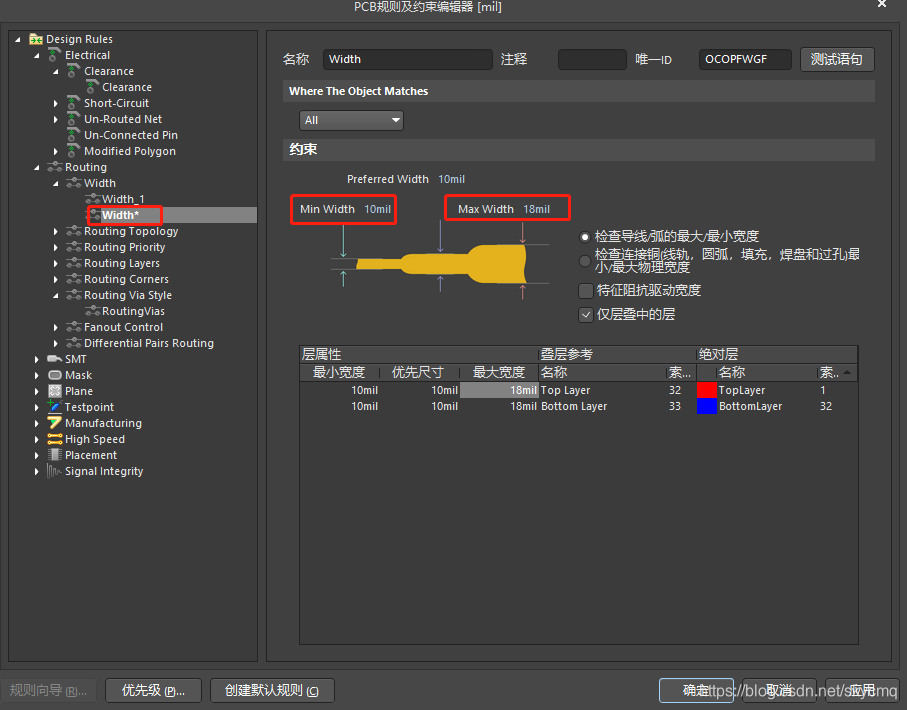

设置最大最小线宽：
在这里插入图片描述
设置过孔大小规则：
在这里插入图片描述

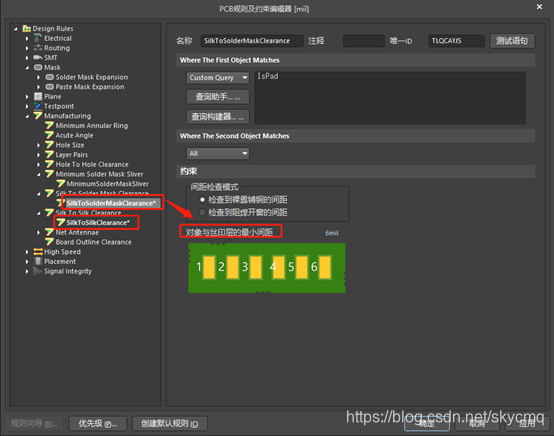

丝印相关规则：
在这里插入图片描述

规则向导

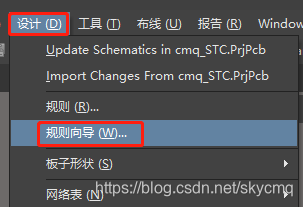

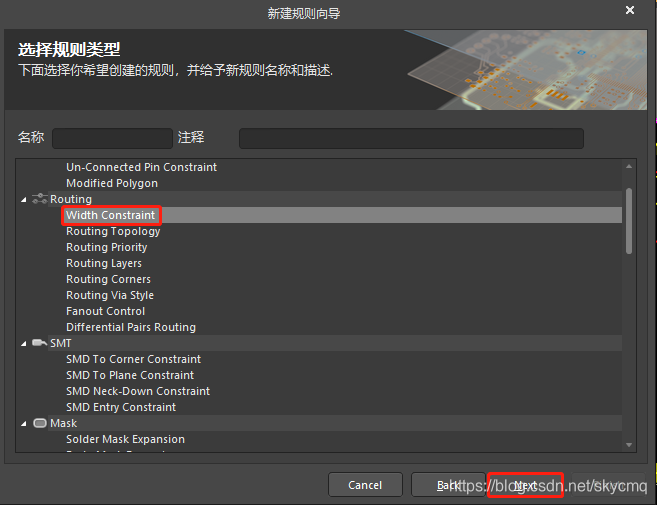

以设置电源线宽为15mil为例。
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

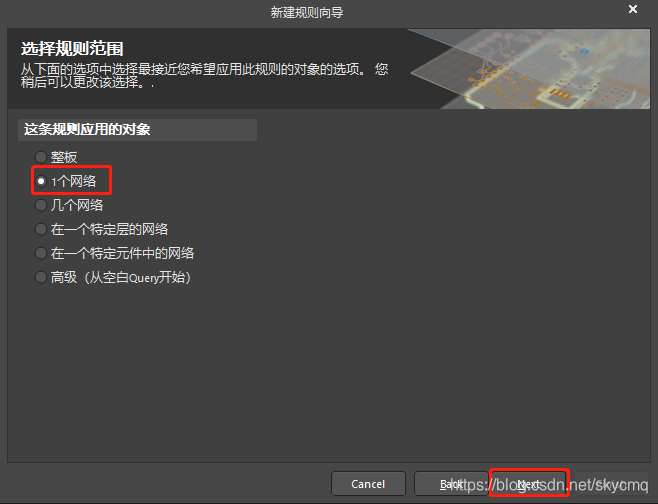

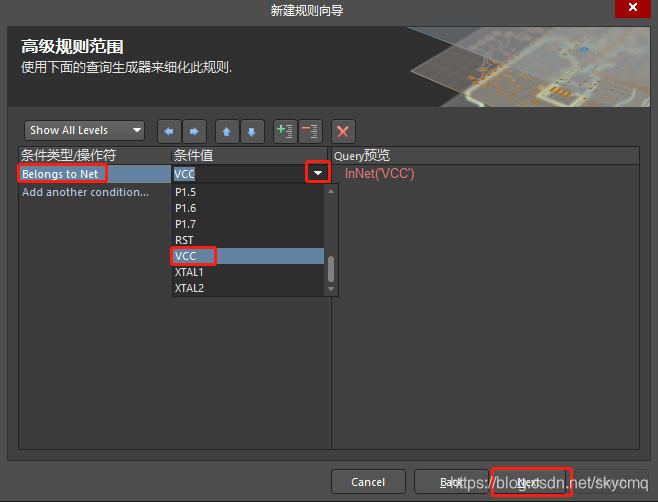

下拉选择电源线
在这里插入图片描述

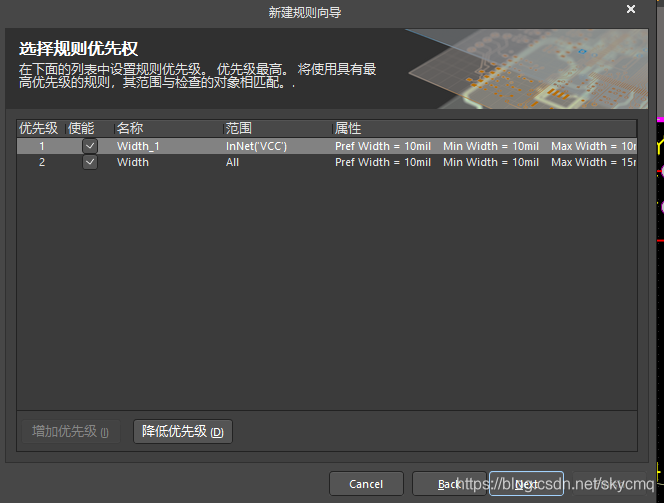

设置布线的优先级：
在这里插入图片描述

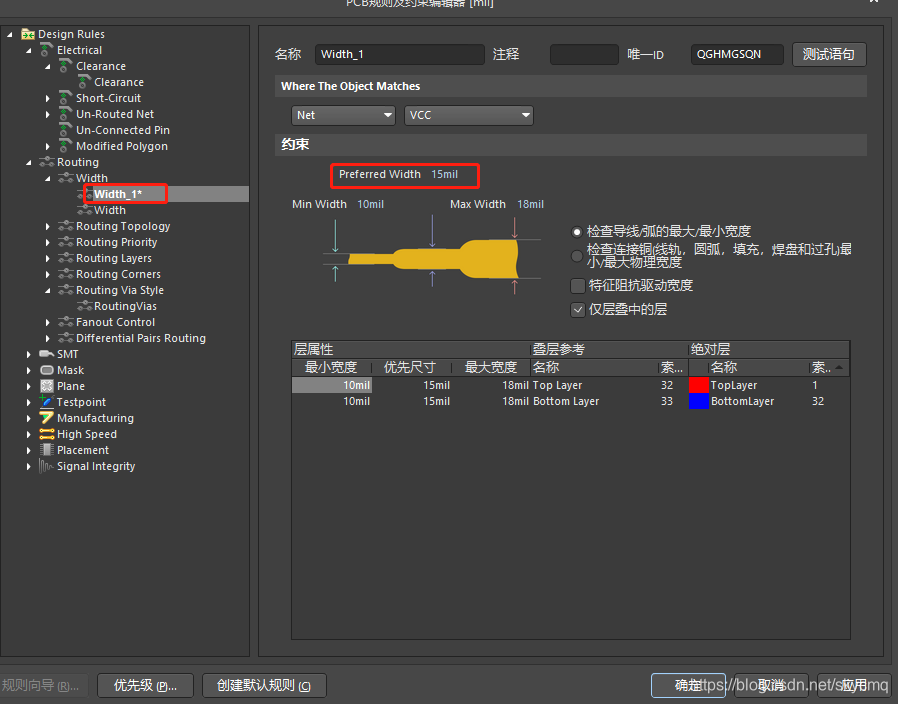

Next—Finish，在弹出的界面设置优先级线宽为15mil即可
在这里插入图片描述
