实验三 VLAN基本配置

一、实验目的

掌握交换机上创建 VLAN、分配静态 VLAN 成员的方法。

二、实验步骤

1、运行 Cisco Packet Tracer 软件

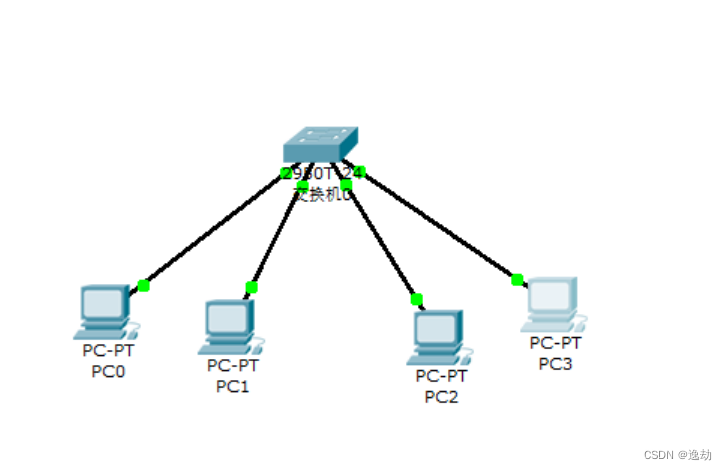

在逻辑工作区放入一台交换机和四台工作站PC，按图用直连线（CopperStraight-Through）连接交换机和工作站 PC。

2、设置 IP 地址和子网掩码

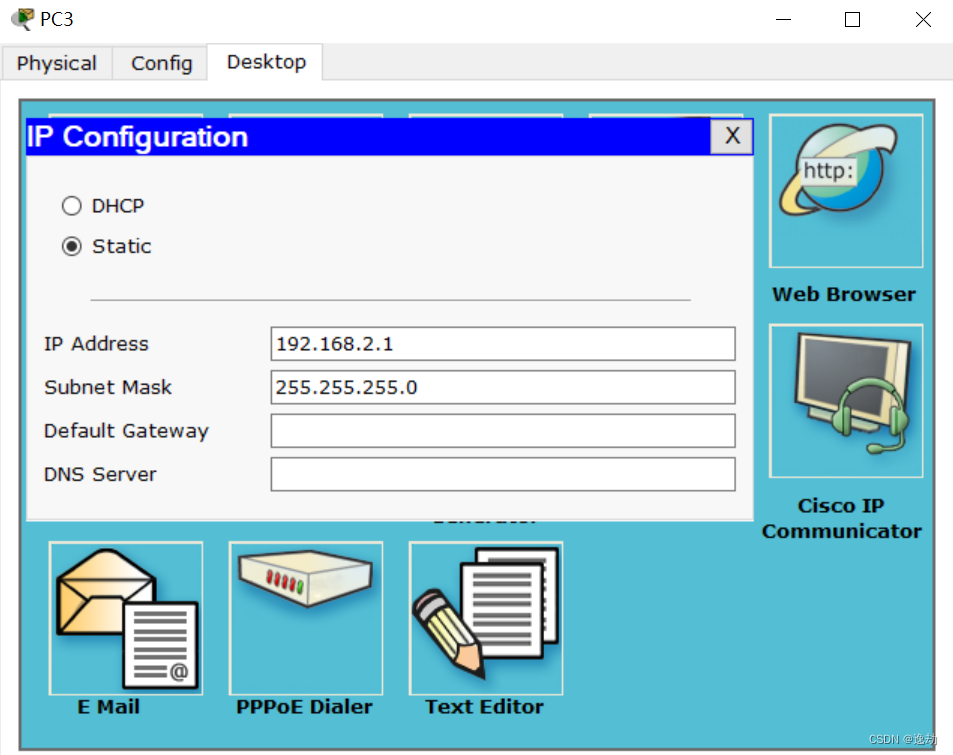

分别点击工作站 PC0~PC3，进入其配置窗口，选择桌面（Desktop）项，选择运行 IP 设置（IP Configuration），设置 IP 地址和子网掩码分别为：

PC0 ： 192.168.1.1

PC1 ： 192.168.1.2

PC2 ： 192.168.1.3

PC3： 192.168.2.1

255.255.255.0，

255.255.255.0，

255.255.255.0，

255.255.255.0，

3、划分 VLAN 之前测试工作站 PC 间的连通性

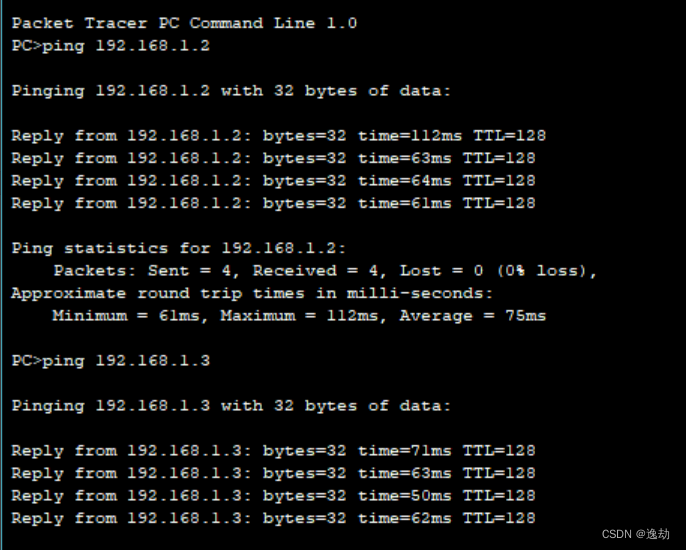

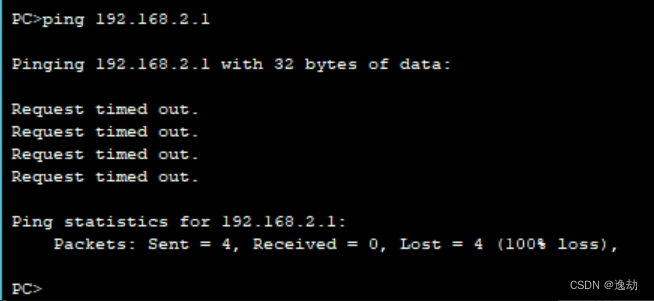

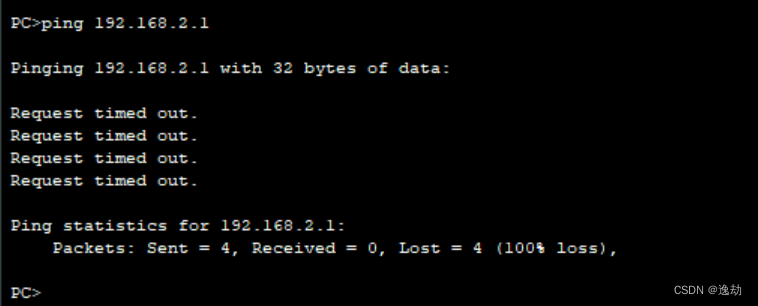

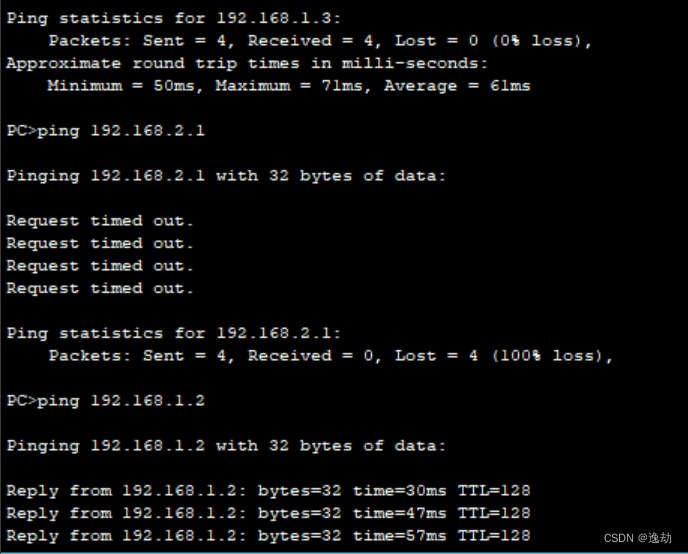

从 PC0 到 PC1 的测试，点击工作站 PC0，进入其配置窗口，选择桌面（Desktop）项，选择 运行 DOS 命令行（Command Prompt），打开 DOS 命令行窗口，在 DOS 提示符下输入：ping 192.168.1.2 后，回车确认,测试结果表示连通。同理，从 PC0 到 PC2 的测试结果也为连通。而从 PC0 到 PC3 的测试结果不连通，因为不在同一网段。

4、创建 VLAN 2 和 VLAN 3

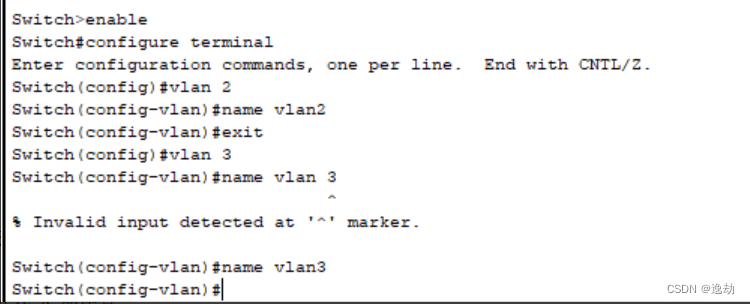

点击交换机进入其配置界面，选择命令行（CLI）项。 输入命令，创建 VLAN 2 和 VLAN 3。输入相关命令。

5、静态分配 VLAN 成员

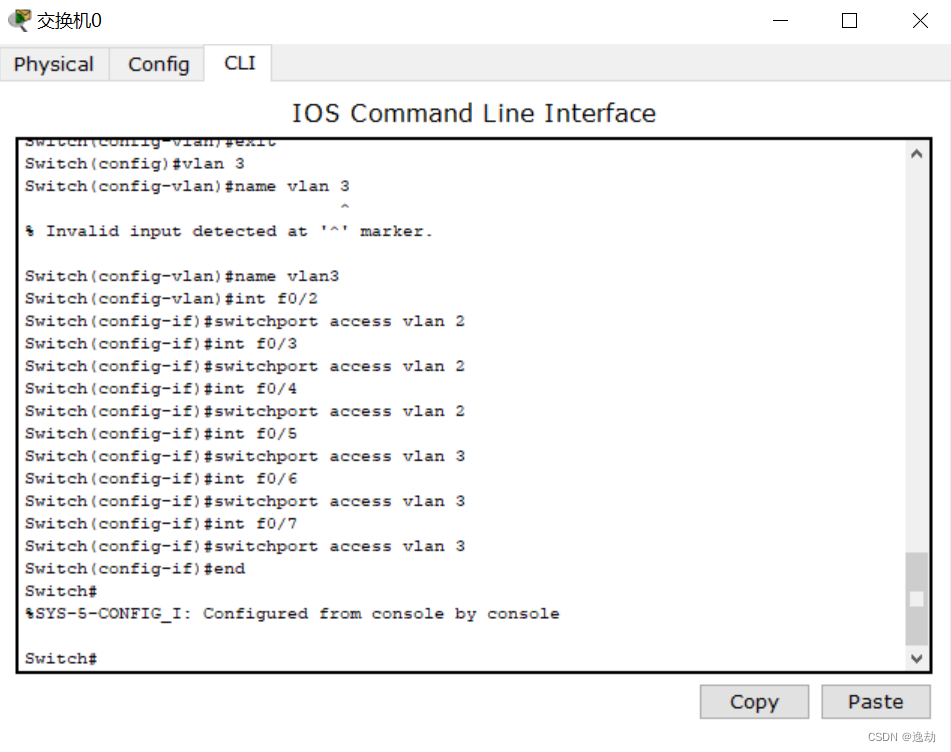

将交换机上的端口 2、3、4 分配成 VLAN 2 的成员，端口 5、6、7 分配成 VLAN 3 的成员。

6、测试划分 VLAN 后工作站 PC 间的连通性

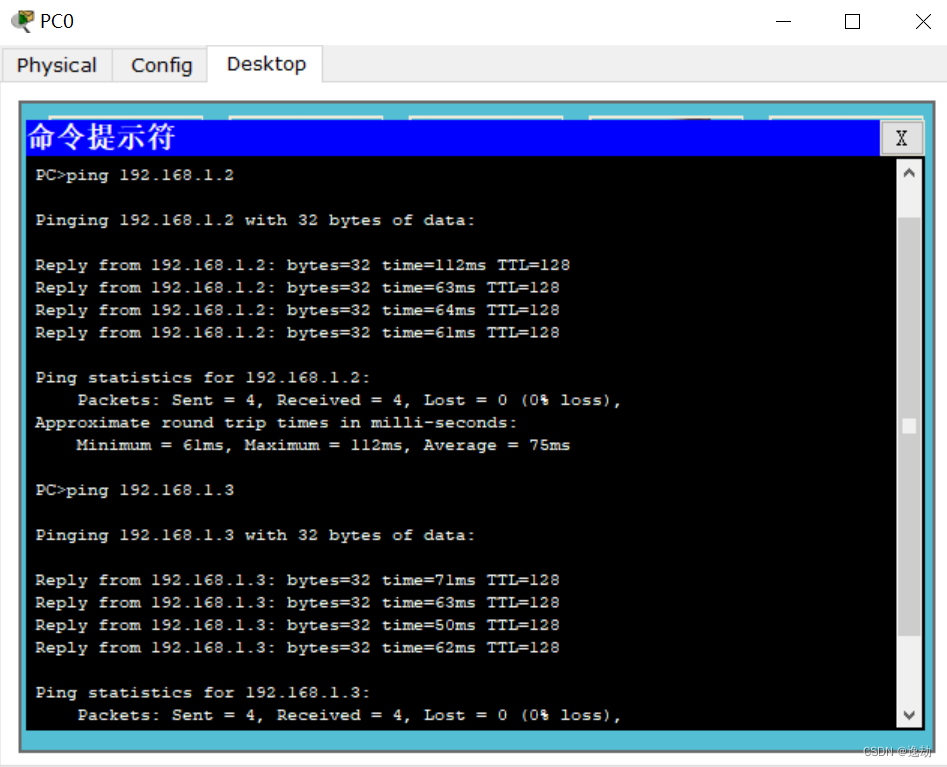

从 PC0 到 PC1 的测试，点击工作站PC0，进入其配置窗口，选择桌面（Desktop）项，选择运行 DOS 命令行（Command Prompt），打开 DOS 命令行窗口，在 DOS 提示符下输入：ping 192.168.1.2 后，回车确认。

PC>ping 192.168.1.2（通）。PC0 和 PC1 在同一个 VLAN 中，且在同一个网段内。

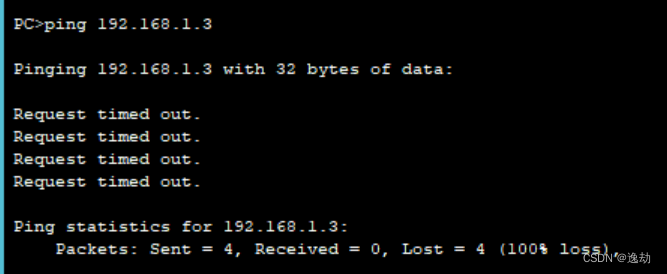

从 PC0 到 PC2 的测试：

PC>ping 192.168.1.3（不通），PC0 和 PC2 虽然IP 地址属同一网段，但分处于不同的 VLAN

中，所以不能相互通信。

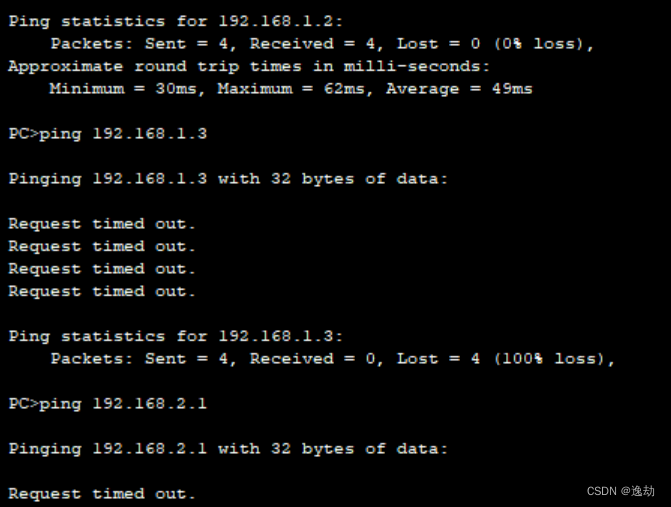

三、实验结果

四、遇到的问题及解决方法

在PC0终端中ping192.168.1.2不通，仔细检查才发现设置网关时输入错误，造成PC0和PC1不在同一个网段内。解决方法：更正PC1的网关即可成功。

五、心得体会

在这次的实验中，我认识并掌握了VLAN的相关知识，同时还学到了在交换机上创建VLAN、分配静态VLAN成员的方法。
