在Zynq7020开发板上，初始默认使用UART1进行裸机输出并无问题。然而，当尝试配置两个UART（UART0和UART1）时，SDK中的HelloWorld程序停止打印。虽然系统运行正常，但输出缺失。问题根源在于代码中E0000000是UART0的地址，需更改为UART1的地址以解决无输出问题。

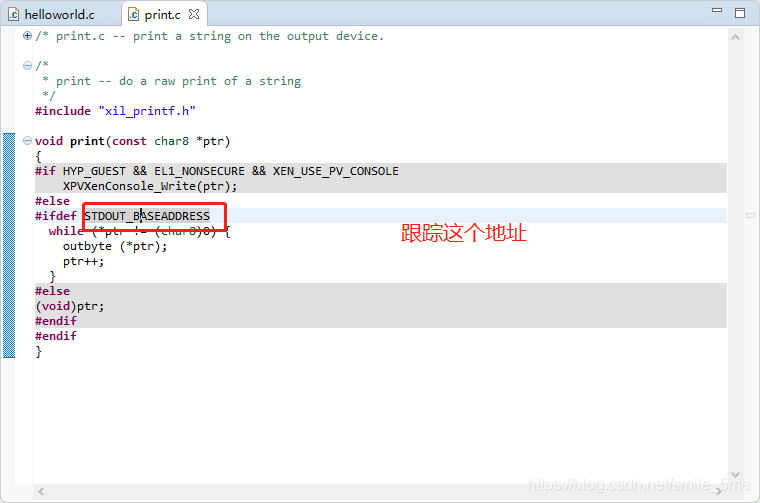

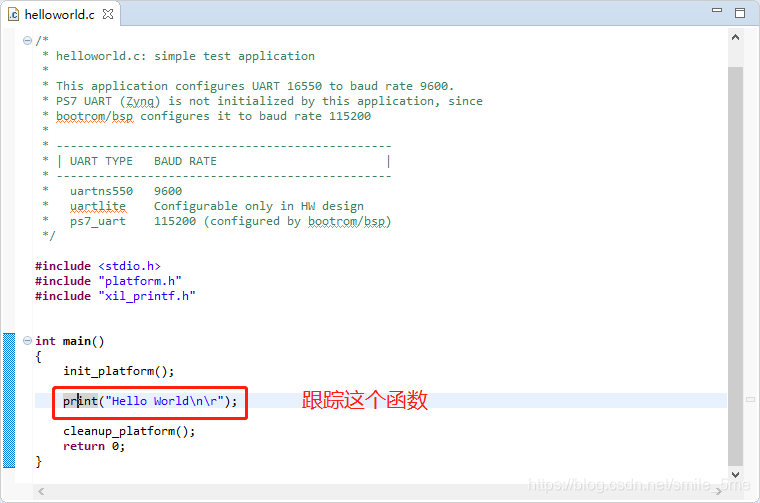

硬件开发板默认的uart为uart1，我遇到过这个问题，在Vivado里设置uart1，裸机上输出是没有任何问题，但是一旦我设置了两个uart，既uart0，uart1，SDK里helloworld都无法打印，一开始我以为是系统死掉了，但是我看到电流，是系统已经跑起来了，可是为什么没有输出。之后看了一下代码，发现了猫腻。

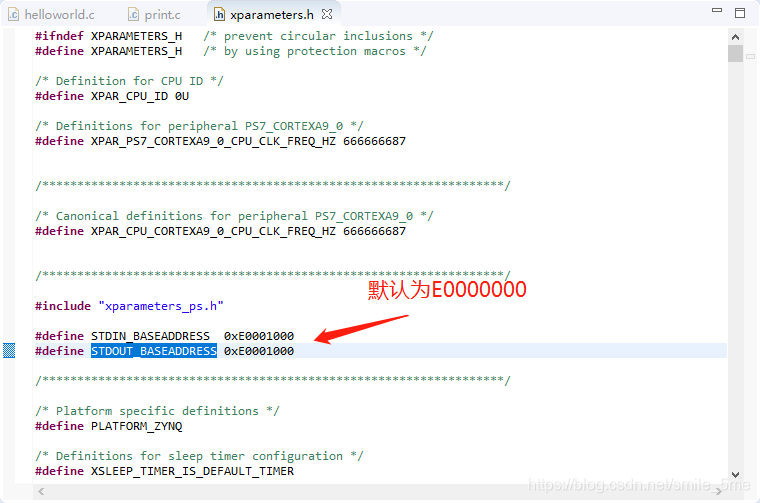

原因就在这了，E0000000为uart0的地址，修改为uart1的地址即可。
