由于本文公式太多,不方便编译,故以截图的形式风向给大家,如需word版本,可通过以下链接获取:
电离层对高分辨率星载SAR成像的影响-教育文档类资源-CSDN下载电离层对高分辨率星载SAR成像的影响更多下载资源、学习资料请访问CSDN下载频道.https://download.csdn.net/download/smyounger/77387822
本文中的绘图,均是作者在欧洲轨道测定中心(Center for Orbit Determination in Europe, CODE)官网上下载的数据,然后使用matlab绘制。如需要相关的代码,可以私信或留言。
SAR信号模型和系统参数

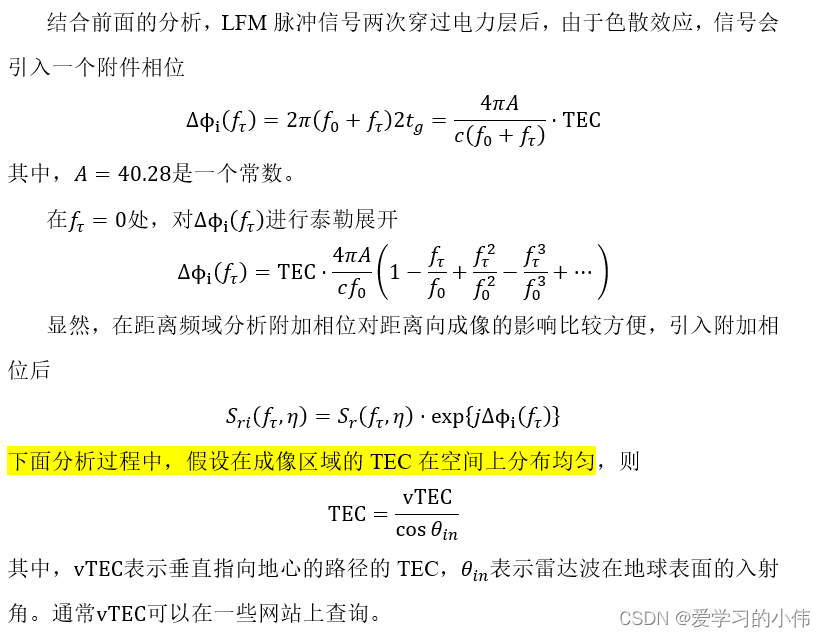

电离层在距离向上引入的相位误差

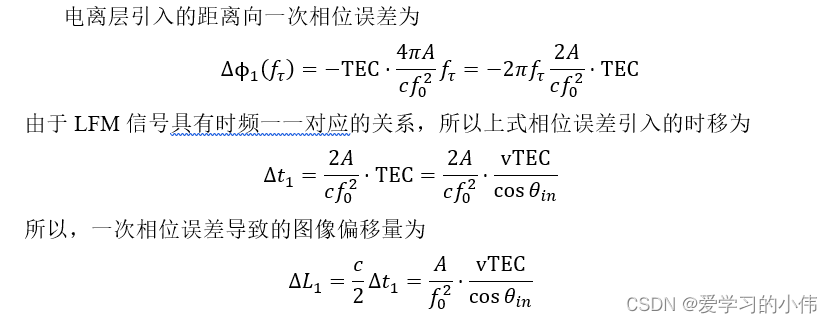

一次相位误差

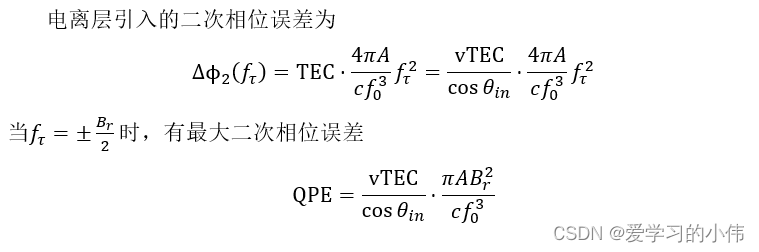

二次相位误差

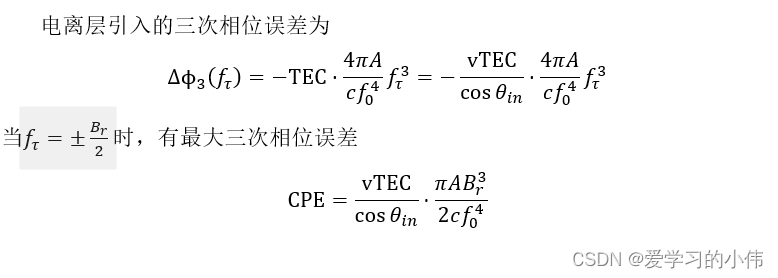

三次相位误差
四次相位误差
电离层在距离向上引入的相位误差对成像的影响
本文使用的SAR系统参数如下表所示。
波长/载频 | 0.03123m / 9.6GHz |
视场角(°) | 34 |
信号带宽(MHz) | 3600 |
采样频率(MHz) | 4500 |
PRF(Hz) | 3000 |
脉冲宽度(us) | 30 |
方位向扫描角度(°) | ±8.5 |
方位向扫描步进(°) | 0.01 |
方位向波束宽度(°) | 0.2982 |
距离向波束宽度(°) | 0.5964 |
方位向幅宽(km) | 3.48 |
距离向幅宽(km) | 5.18 |
合成孔径时间(s) | 33.58 |
典型TEC下各阶相位误差的实际值
根据轨道参数,得到合成孔径中心时刻的雷达入射角为θin=34.000035° 。在合成孔径中心时刻电力层色散效应引入的各阶相位误差与典型vTEC的关系如下表所示。
vTEC (TECU) | ΔL1 cm | QPE ° | CPE ° | FPE ° |
5 | 2.635985 | 21.366261 | 8.012348 | 3.004630 |
10 | 5.271970 | 42.732523 | 16.024696 | 6.009261 |
15 | 7.907956 | 64.098784 | 24.037044 | 9.013891 |
20 | 10.543941 | 85.465045 | 32.049392 | 12.018522 |
30 | 15.815911 | 128.197568 | 48.074088 | 18.027783 |
40 | 21.087881 | 170.930091 | 64.098784 | 24.037044 |
50 | 26.359852 | 213.662613 | 80.123480 | 30.046305 |
70 | 36.903793 | 299.127659 | 112.172872 | 42.064827 |
100 | 52.719704 | 427.325227 | 160.246960 | 60.092610 |
150 | 79.079556 | 640.987840 | 240.370440 | 90.138915 |
由于信号带宽很大,电离层引入的各阶相位误差大约以1/3的倍数递减,四次和更高次的相位误差的影响仍然比较明显。
TEC对距离向脉压的影响

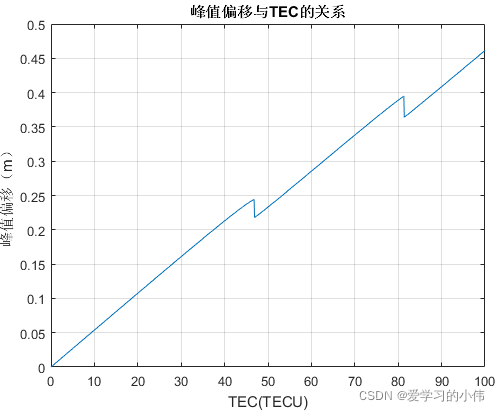

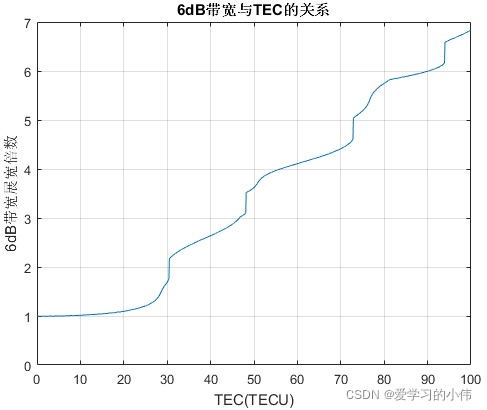

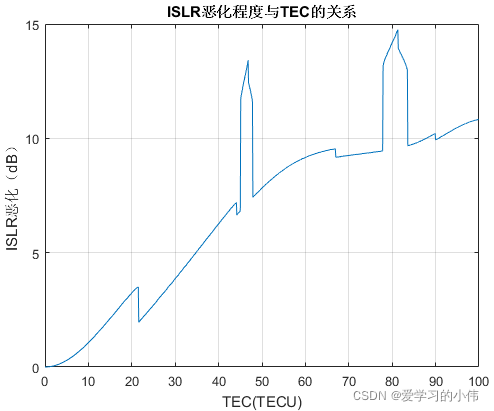

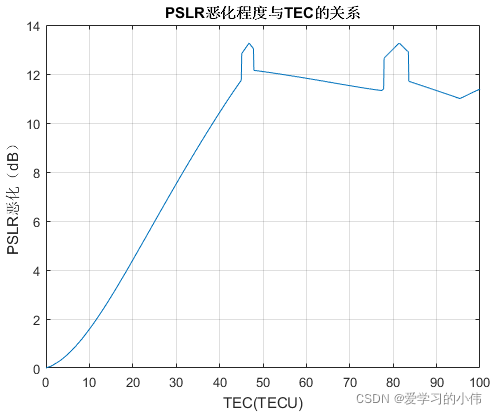

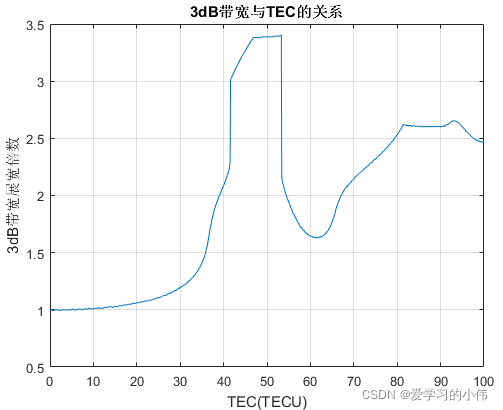

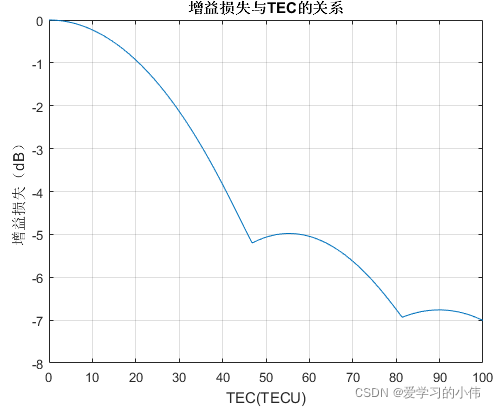

在上面给定的参数下,电离层TEC对脉冲压缩的峰值位置、增益、3dB带宽、6dB带宽、PSLR和ISLR的影响如下图所示。

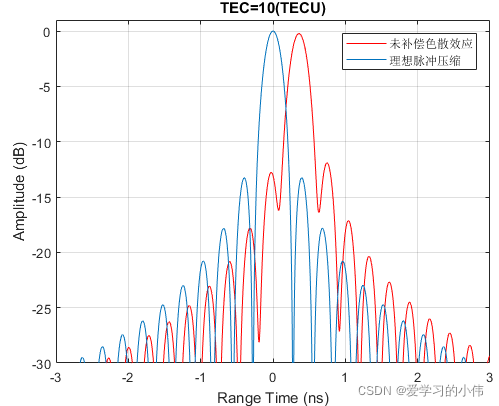

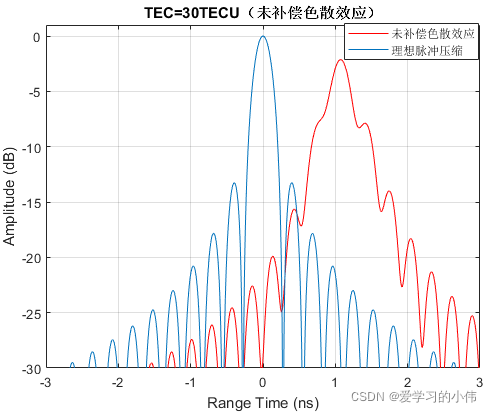

典型TEC下的距离向脉压

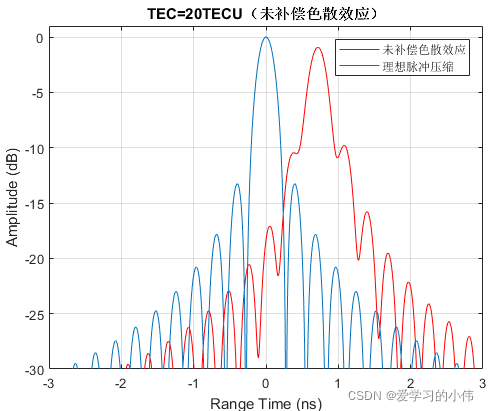

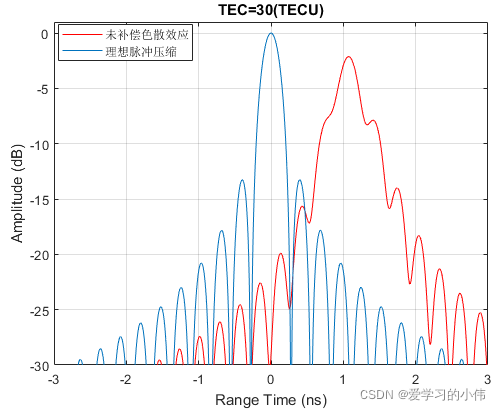

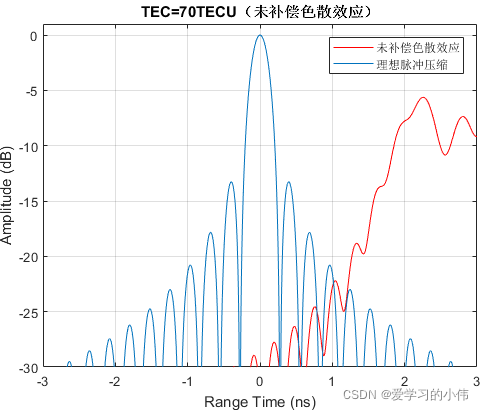

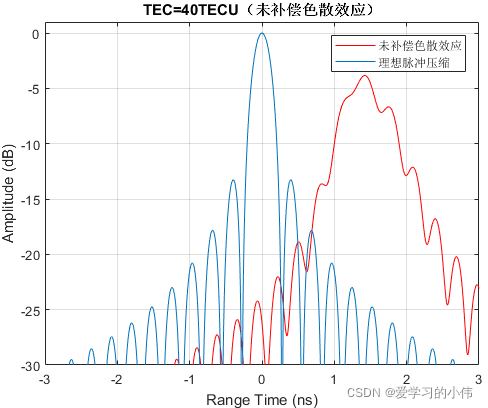

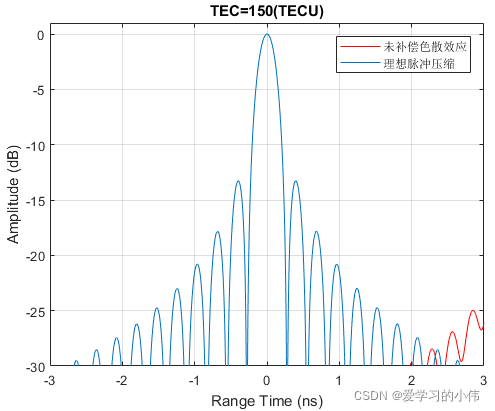

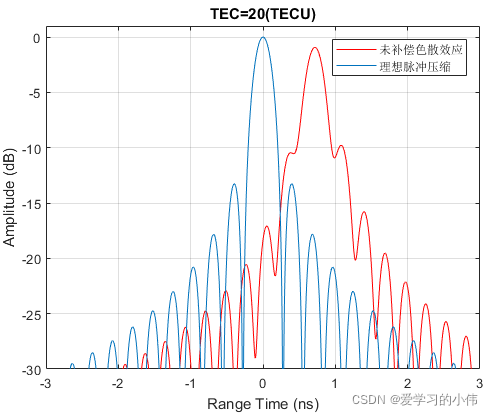

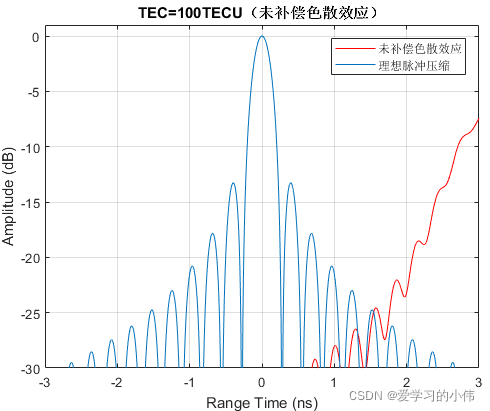

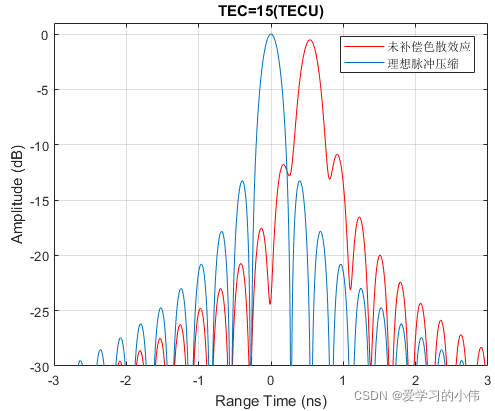

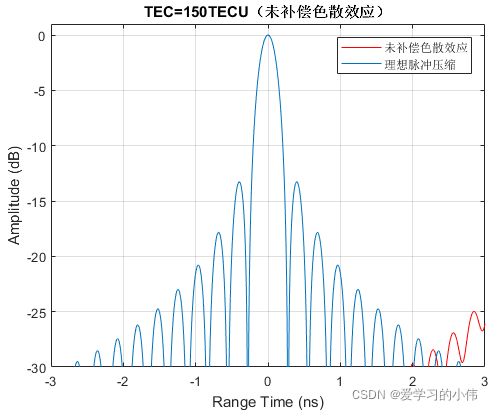

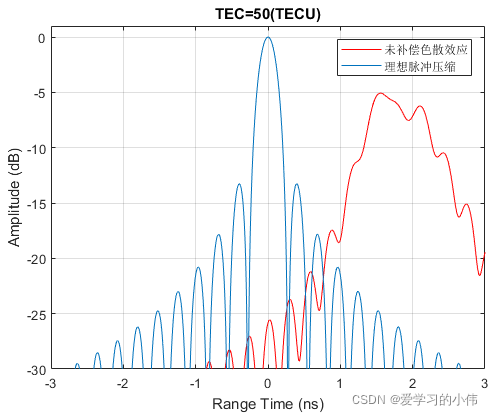

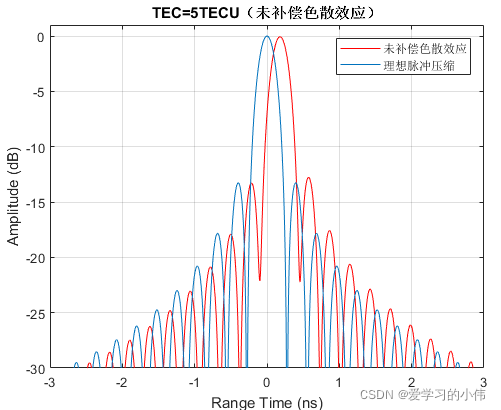

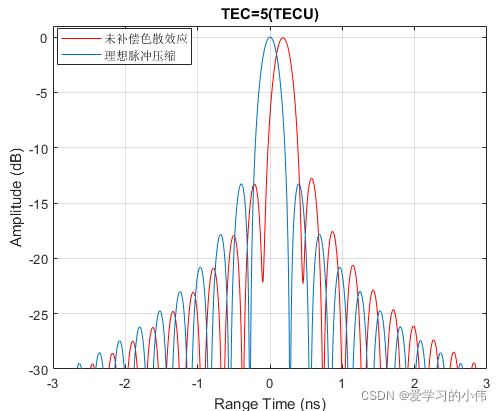

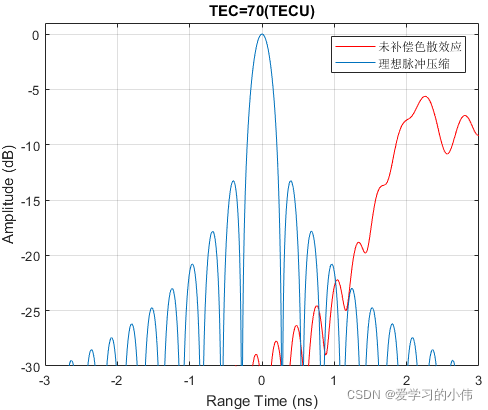

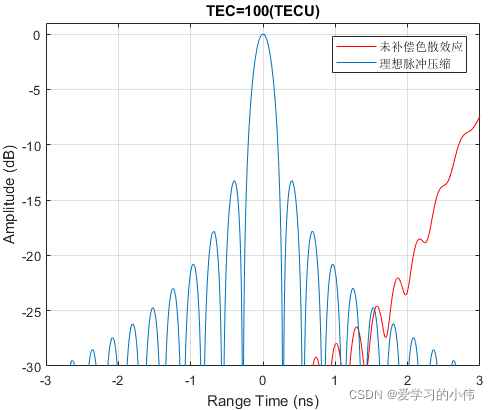

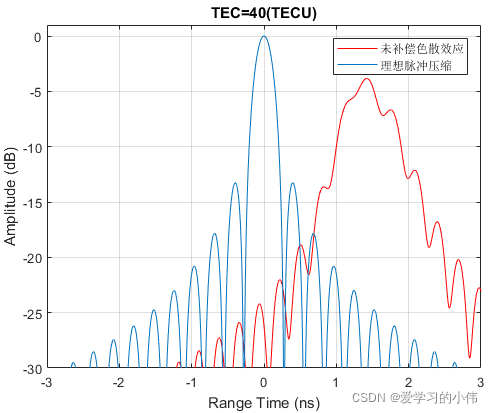

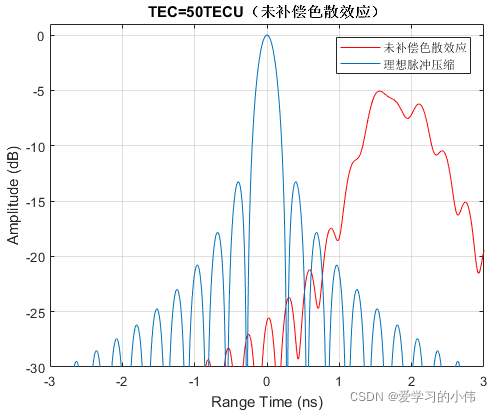

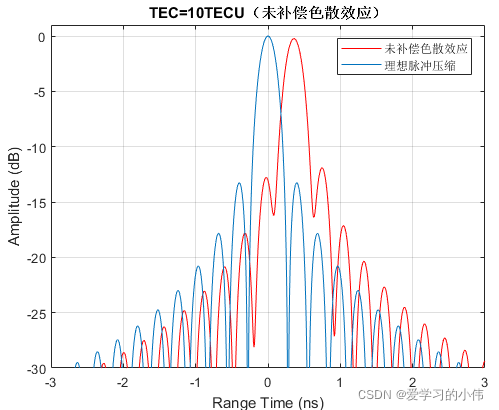

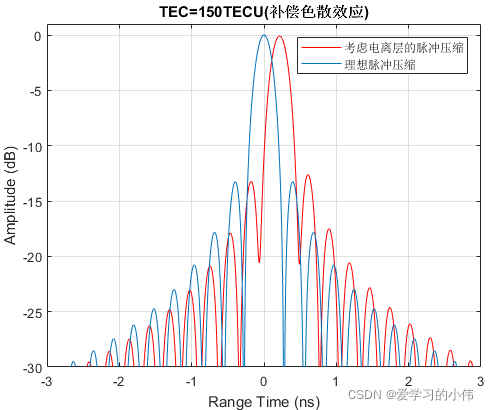

在上面给定的参数下,下图给出了几个典型TEC下脉冲脉冲压缩的结果。

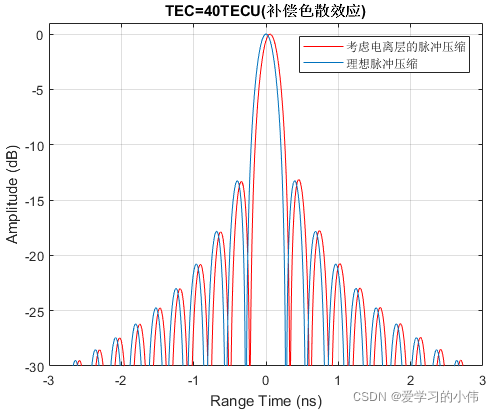

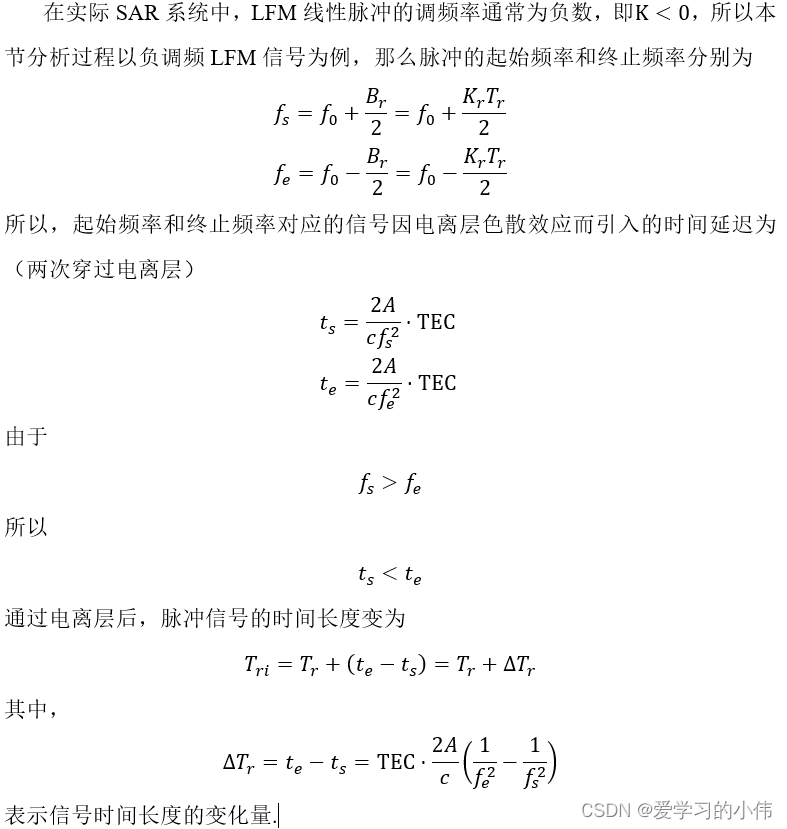

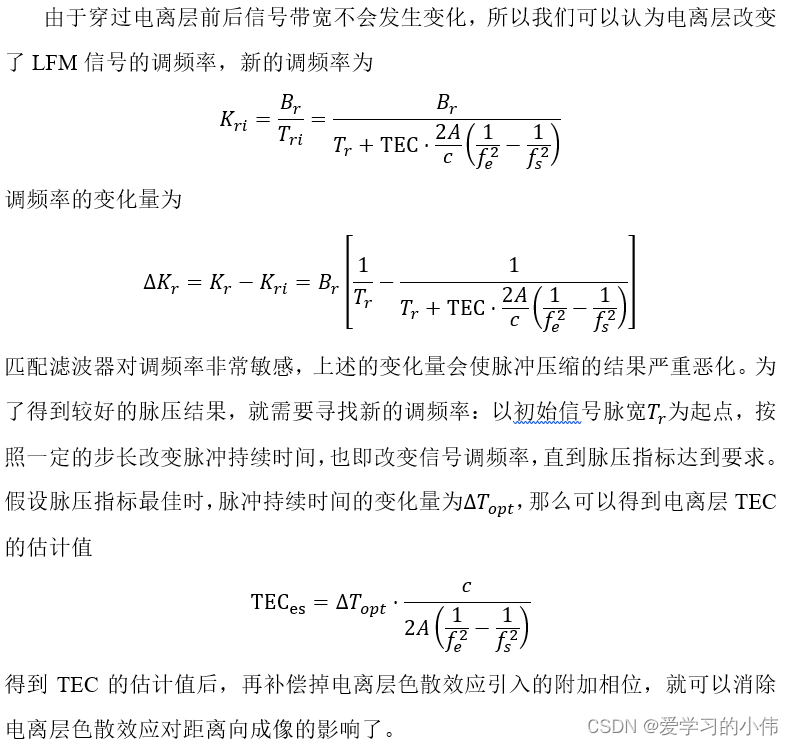

使用二频法估计电离层TEC
在使用上述方法估计电离层TEC之前,需要确定一种高效准确的判定准则,即根据哪项指标判断最佳的脉冲持续时间变化量ΔT 。由于二次相位误差对脉压的影响最大,而二次相位误差对脉压的影响主要表现为增益衰减和主瓣展宽两个方面,为了精确的测出主瓣展宽的倍数,需要对信号进行很高倍数的插值,处理效率低。所以这里以增益衰减最小作为判定准则。

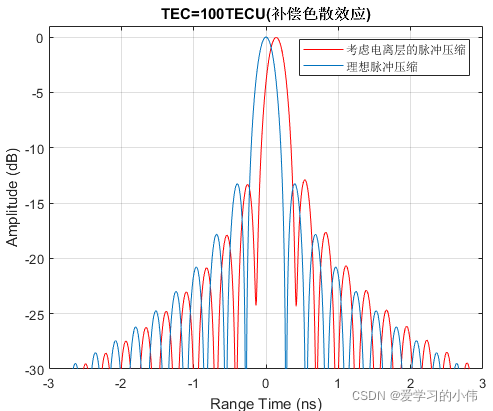

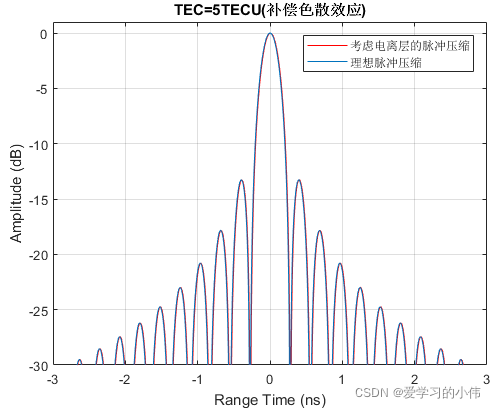

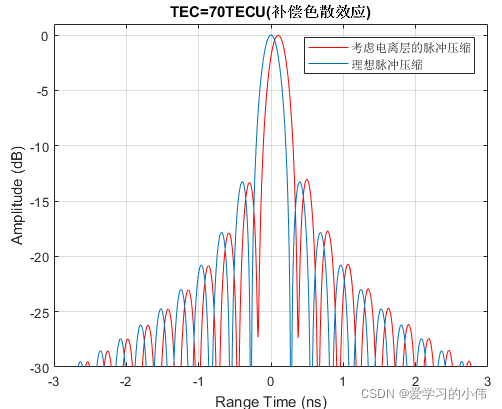

序号 | TEC (TECU) | TECes (TECU) | 峰值偏移 (m) | 增益衰减 (dB) | 3dB带宽 展宽因子 | 6dB带宽 展宽因子 | PSLR恶化 (dB) | ISLR恶化 (dB) |
1 | 5 | 4.805613 | -0.000087 | 1.000000 | 1.000000 | 0.011289 | 0.000432 | |
2 | 10 | 9.611226 | -0.000348 | 1.000000 | 1.000000 | 0.023493 | 0.001736 | |
3 | 15 | 14.416839 | -0.000784 | 1.000000 | 1.000000 | 0.036608 | 0.003910 | |
4 | 20 | 19.222452 | -0.001395 | 1.000000 | 1.000000 | 0.050627 | 0.006953 | |
5 | 30 | 28.833678 | -0.003140 | 1.000000 | 1.000000 | 0.081349 | 0.015642 | |
6 | 40 | 38.444904 | -0.005585 | 1.000000 | 1.000000 | 0.115601 | 0.027782 | |
7 | 50 | 48.056130 | -0.008729 | 1.000000 | 1.000000 | 0.153319 | 0.043348 | |
8 | 70 | 67.243247 | -0.018123 | 0.972222 | 1.000000 | 0.241103 | 0.087025 | |
9 | 100 | 96.076925 | -0.036253 | 0.972222 | 1.000000 | 0.395298 | 0.174413 | |
10 | 150 | 144.027049 | -0.082360 | 1.000000 | 1.000000 | 0.724625 | 0.394051 |
算法存在的问题:
- 在L波段或P波段中,每一帧信号长度较短,可以快速的估计电离层TEC,但在上面的参数中,每一帧信号长度在106
数量级,为了准确计算脉压指标,还要进行插值,导致预算量极大,效率极低。
- 估计精度低
