在做系统设计、编写文档或者教学展示时，我们常常需要制作流程图、ER 图等图示工具。而传统方式如手动拖拽不仅效率低，还难以维护。幸运的是，我们可以使用 Mermaid 语法配合 draw.io，快速生成这些图形，做到“用代码画图”，既高效又美观！

本文将教你如何快速上手：在 draw.io 中使用 Mermaid 语法创建流程图和 ER 图。

---

什么是 Mermaid？

Mermaid 是一个基于文本的图形绘制工具，支持流程图、时序图、甘特图、ER 图等多种类型，语法简洁，适合开发者和技术写作者使用。

示例流程图语法如下：

graph TD
A[开始] --> B{条件判断}
B – 是 --> C[执行操作1]
B – 否 --> D[执行操作2]
C --> E[结束]
D --> E

---

为什么用 Mermaid + draw.io？

虽然 Mermaid 有自己的在线编辑器（如 Mermaid Live Editor), 但它功能有限。而 draw.io 是功能强大的图形工具，支持丰富的导出格式和本地保存，还可以与 Mermaid 语法无缝结合，达到“代码生成图 + 图形手动优化”的完美结合。

---

如何在 draw.io 中导入 Mermaid 语法

一：访问支持 Mermaid 的 draw.io 编辑器

draw.io 的官方站点已经支持导入 Mermaid，访问：

https://app.diagrams.net/

建议使用 Chrome 浏览器，体验更稳定。

---

二：新建空白图表

1. 打开网站，创建一个本地保存图。

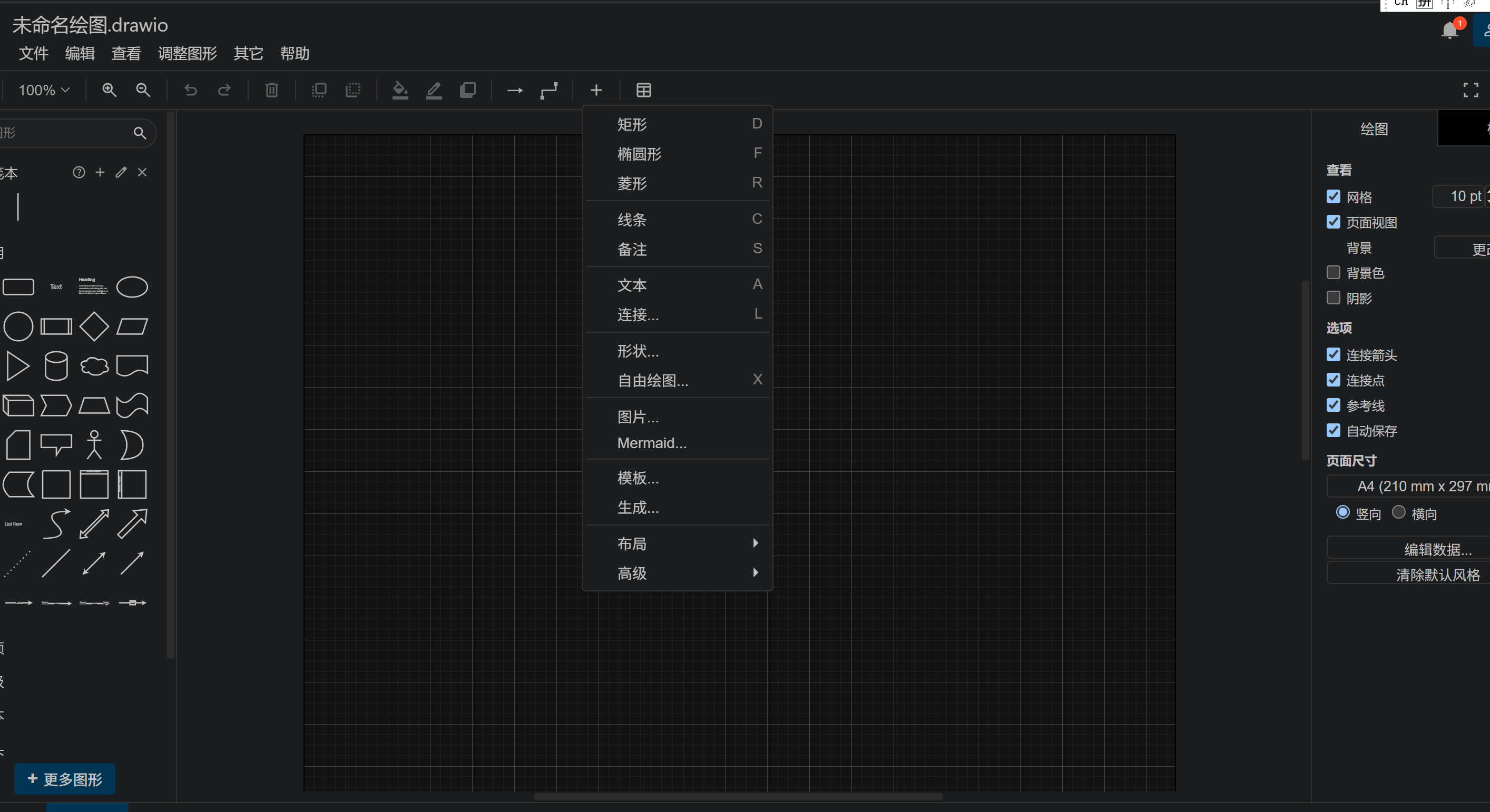

2. 进入编辑页面后，点击顶部菜单栏的：

   + > Mermaid




---

三：粘贴 Mermaid 代码

弹出的 Mermaid 输入窗口中粘贴你的 Mermaid 代码，比如一个简单的流程图：

graph LR
Start --> Input
Input --> Decision{是否合格}
Decision – 是 --> Pass[通过]
Decision – 否 --> Fail[重试]

点击 Insert，即可自动渲染为流程图！

---

ER 图示例（实体关系图）

Mermaid 也支持简洁的 ER 图语法（beta 特性），如下示例：
erDiagram
STUDENT ||–o{ ENROLLMENT : enrolls
COURSE ||–o{ ENROLLMENT : includes
STUDENT {
string name
int student_id
}
COURSE {
string title
int course_id
}
ENROLLMENT {
date enroll_date
}

操作一样，粘贴上述代码后点击 Insert 即可。

---

问题:我不会Mermaid语法怎么办?

回答:将你的需求描述给ai大模型,让它直接给你生成就好啦!
