一、项目介绍

本项目实现了一个基于PyTorch的MNIST手写数字识别系统，包含完整的训练、评估和可视化界面功能。系统使用卷积神经网络(CNN)模型，能够识别0-9的手写数字，并提供了友好的GUI界面进行实时手写识别。

二、数据集介绍

数据集获取：代码文件中包含了数据集以及下载的代码实现方式

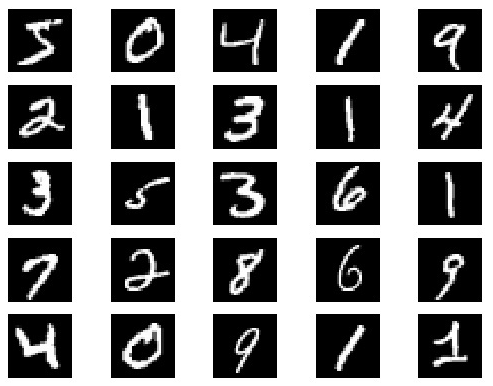

使用标准MNIST数据集：

• 训练集：60,000张28x28灰度手写数字图像
• 测试集：10,000张28x28灰度手写数字图像
• 数字范围：0-9

三、项目实现

1.环境准备

• Python 3.7+

必须库：

pip install torch torchvision numpy pandas matplotlib seaborn PyQt5

2.项目文件夹结构

CNN_MNIST/
├── MINIST-master/data/          # MNIST数据集
│   ├── train-images-idx3-ubyte.gz # (9.9 MB, 解压后 47 MB, 包含 60,000 个样本)
│   ├── train-labels-idx1-ubyte.gz # (29 KB, 解压后 60 KB, 包含 60,000 个标签)
│   ├── t10k-images-idx3-ubyte.gz  # (1.6 MB, 解压后 7.8 MB, 包含 10,000 个样本)
│   └── t10k-labels-idx1-ubyte.gz  # (5KB, 解压后 10 KB, 包含 10,000 个标签)
├── utils/
│   └── data_loader.py          # 数据加载和预处理
├── train.py                    # 模型训练脚本
├── evaluate.py                 # 模型评估脚本
├── handwriting_ui.py           # 手写识别GUI界面
└── final_model.pth             # 训练好的模型权重

3.数据预处理

因为直接使用数据集进行训练的手写板效果一坨

为了提高数据的多样性和模型的鲁棒性，此处使用三种方法对数据进行增强处理：

(1) 随机旋转 (Random Rotation)

• 旋转角度范围：±15度
• 使用transforms.functional.rotate实现
• 随机选择旋转角度

def random_rotate(self, img, degree=15):
    angle = random.uniform(-degree, degree)
    return transforms.functional.rotate(img, angle)

(2) 随机缩放 (Random Scale)

• 缩放比例范围：0.9-1.1倍
• 保持图像宽高比不变
• 使用transforms.functional.resize实现

def random_scale(self, img, scale_range=(0.9, 1.1)):
    scale = random.uniform(*scale_range)
    h, w = img.shape[-2:]
    new_h, new_w = int(h * scale), int(w * scale)
    return transforms.functional.resize(img, (new_h, new_w))

(3) 随机平移 (Random Shift)

• 最大平移距离：±2像素
• 水平和垂直方向独立随机平移
• 使用transforms.functional.affine实现

def random_shift(self, img, max_shift=2):
    h_shift = random.randint(-max_shift, max_shift)
    v_shift = random.randint(-max_shift, max_shift)
    return transforms.functional.affine(img, angle=0, translate=(h_shift, v_shift), scale=1.0, shear=0)

4.开始训练！

(1) 数据加载

• 使用load_mnist_images和load_mnist_labels函数从 gzip 压缩文件中读取 MNIST 数据集
• 图像数据被读取为 uint8 格式并 reshape 为28x28的二维数组
• 标签数据直接从文件中读取

(2) 数据转换

• 使用transforms.Compose组合多个转换操作
• ToTensor()将图像转换为 PyTorch 张量
• Normalize()对数据进行标准化处理

def load_mnist_images(filename):
    with gzip.open(filename, 'rb') as f:
        data = np.frombuffer(f.read(), np.uint8, offset=16)
    return data.reshape(-1, 28, 28)

def load_mnist_labels(filename):
    with gzip.open(filename, 'rb') as f:
        data = np.frombuffer(f.read(), np.uint8, offset=8)
    return data

transform = transforms.Compose([
    transforms.ToTensor(),
    transforms.Normalize((0.1307,), (0.3081,))
])

(3) 模型定义

• 使用两层卷积和两层全连接
• 包含 ReLU 激活和 MaxPooling 操作

class CNN(nn.Module):
    def __init__(self):
        super(CNN, self).__init__()
        self.conv1 = nn.Conv2d(1, 32, kernel_size=3, stride=1, padding=1)
        self.conv2 = nn.Conv2d(32, 64, kernel_size=3, stride=1, padding=1)
        self.fc1 = nn.Linear(64 * 7 * 7, 128)
        self.fc2 = nn.Linear(128, 10)

    def forward(self, x):
        x = F.relu(self.conv1(x))
        x = F.max_pool2d(x, 2)
        x = F.relu(self.conv2(x))
        x = F.max_pool2d(x, 2)
        x = x.view(-1, 64 * 7 * 7)
        x = F.relu(self.fc1(x))
        x = self.fc2(x)
        return x

(4) 训练过程

• 使用 Adam 优化器和交叉熵损失函数
• 每100个 batch 打印一次训练进度
• 每轮训练后保存模型检查点，最后保存最优模型

def train(epoch):
    model.train()
    for batch_idx, (data, target) in enumerate(train_loader):
        optimizer.zero_grad()
        output = model(data)
        loss = criterion(output, target)
        loss.backward()
        optimizer.step()
        if batch_idx % 100 == 0:
            print(f'Train Epoch: {epoch} [{batch_idx * len(data)}/{len(train_loader.dataset)}] Loss: {loss.item():.6f}')
            # ... existing code ...
        torch.save({
		    'epoch': epoch,
		    'model_state_dict': model.state_dict(),
		    # ... existing code ...
		}, f'./model_epoch_{epoch}.pth')
torch.save(model.state_dict(), './final_model.pth')

(5) 评估测试

计算在测试集上的准确率（Accuracy）、召回率（Recall）、F1分数（f1-score）对模型进行评估

def evaluate():
    correct = 0
    total = 0
    predictions = []

    # 初始化混淆矩阵
    confusion_matrix = torch.zeros(10, 10, dtype=torch.int64)

    with torch.no_grad():
        for images, labels in test_loader:
            outputs = model(images)
            _, predicted = torch.max(outputs.data, 1)
            total += labels.size(0)
            correct += (predicted == labels).sum().item()
            predictions.extend(predicted.numpy())

            # 构建混淆矩阵
            for t, p in zip(labels.view(-1), predicted.view(-1)):
                confusion_matrix[t.long(), p.long()] += 1

    # 计算各项指标
    accuracy = 100 * correct / total
    precision = confusion_matrix.diag() / confusion_matrix.sum(0).float()
    recall = confusion_matrix.diag() / confusion_matrix.sum(1).float()
    f1 = 2 * precision * recall / (precision + recall)

输出结果如下所示：

四、结果展示

训练损失如下所示：

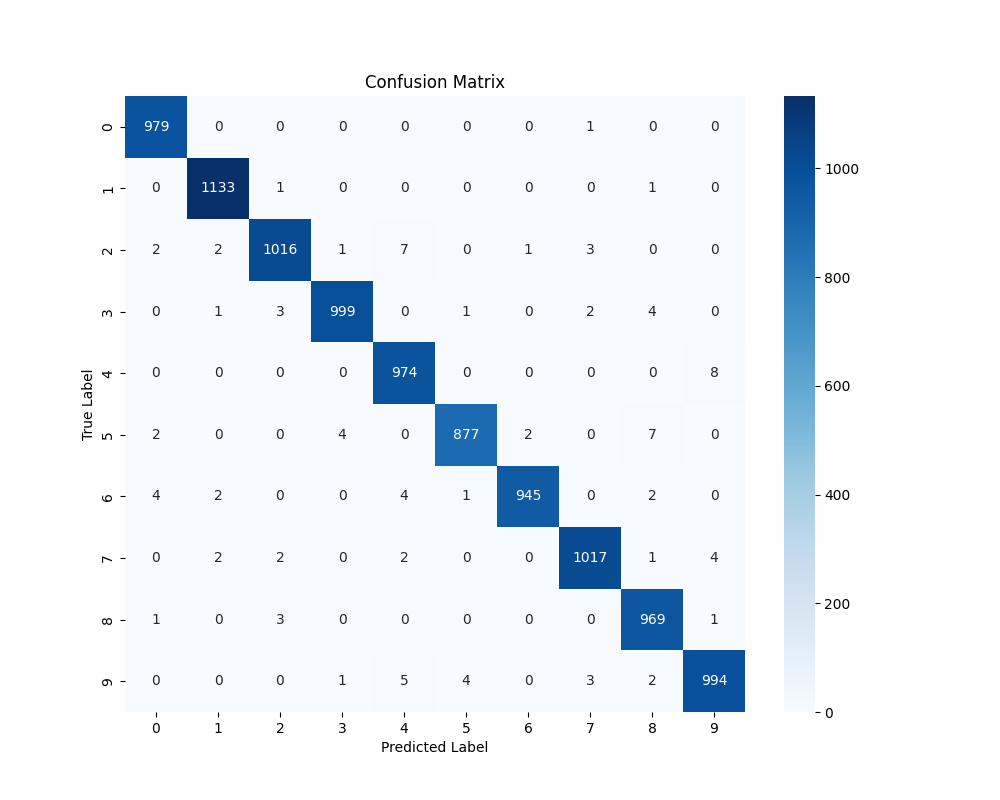

测试集上的混淆矩阵如下所示：

手写板的 UI 界面如下所示：

MNIST-手写数字识别手写板展示
