Allegro添加中文丝印

使用Allegro设计后期，需要添加一些中文的丝印，但在Allegro中text下不支持中文（只支持英文和数字），希望后续版本可以支持。下面介绍在Allegro上添加中文丝印。

使用中文丝印，目前解决方法是把中文汉字以dxf文件的形式导入到Allegro中。关于之前写过一篇Allegro添加Logo方法，详细操作可以参考这篇文章。下面简单讲述下基本操作：

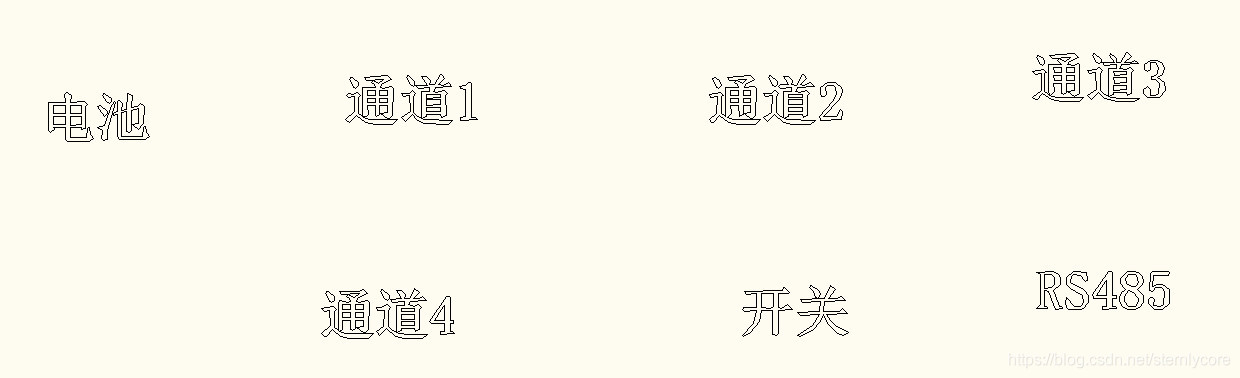

1. 首先写下要准备的中文丝印，通过图片形式保存下来，比如：

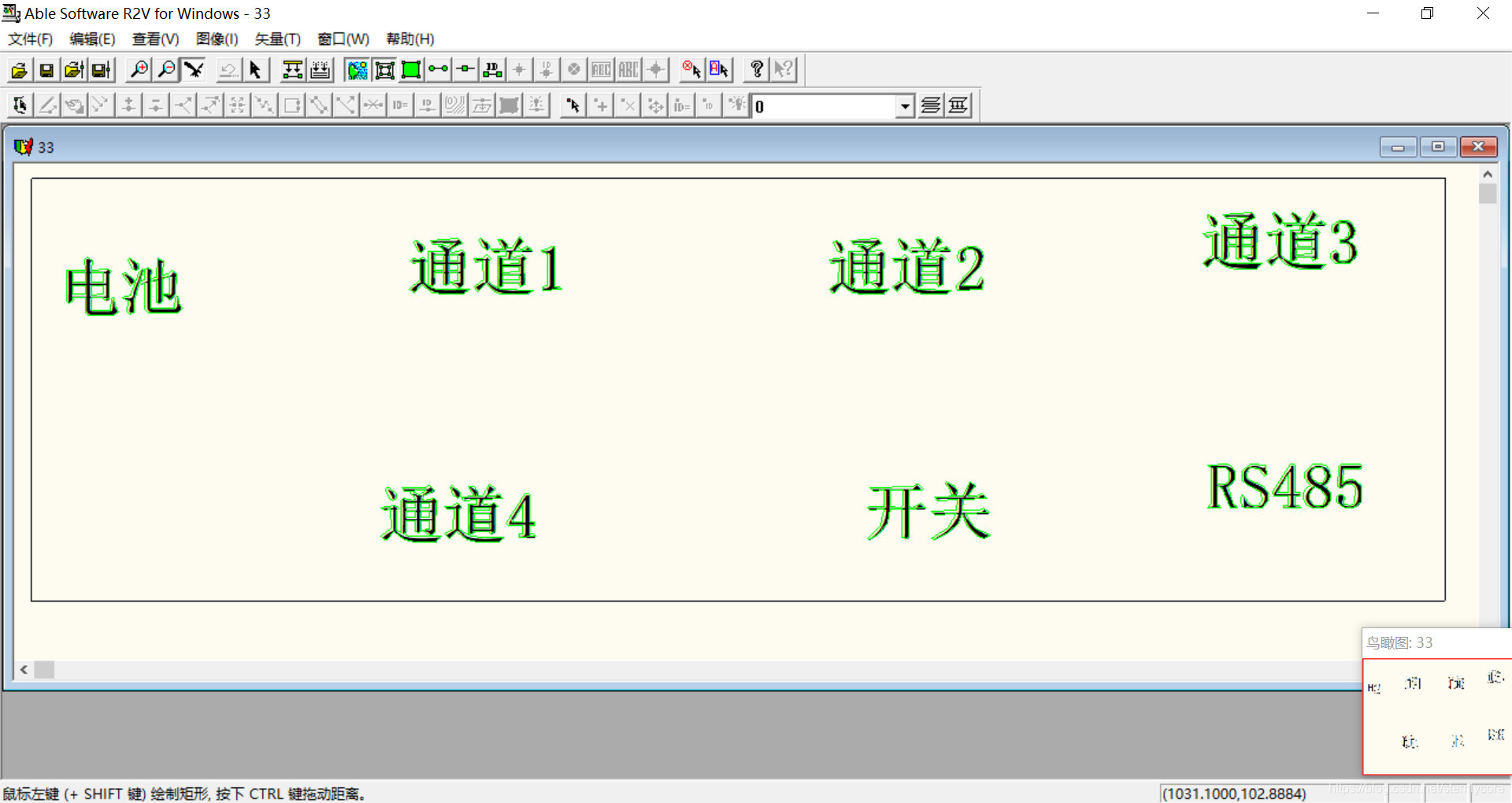

2. 打开R2V将工具，将图片转成矢量dxf文件，如下：

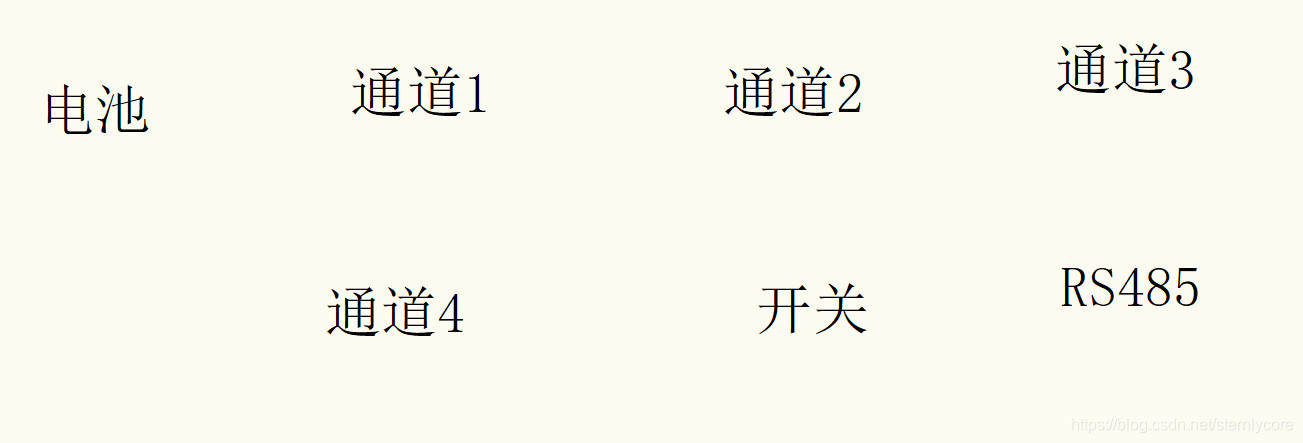

3. 将生成的dxf用AutoCAD打开，查看生成的中文高度，适当缩放或放大后保存准备导入Allegro中，下图是生成的dxf文件：

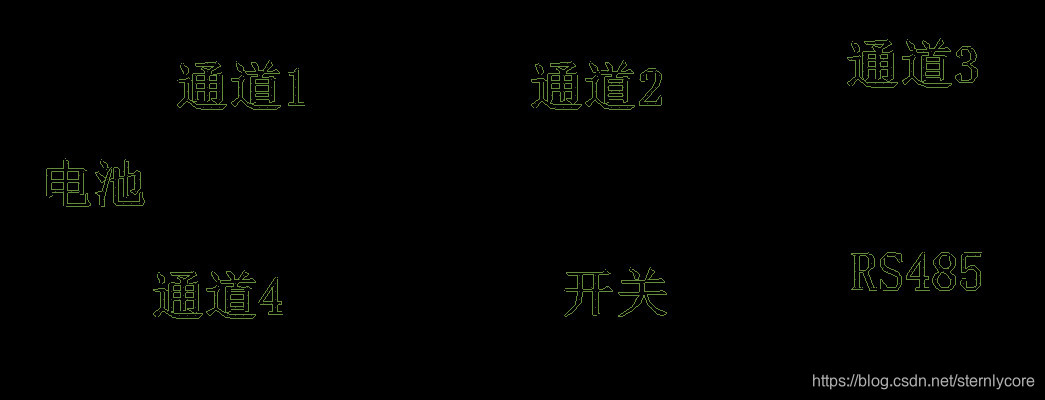

4. 将dxf导入Allegro中（还不会导入dxf的可以参考 Allegro导入结构DXF方法）。导入后改变层属性，加上shape属性，中文丝印就搞定了，如下示意：

当然也可以在AutoCAD之间添加中文字体导入，笔者也试过这种方法，有时候导入不成功，可能与使用什么字体有关系。有更好的方法欢迎沟通交流。
