Cadence SPB17.4做Logo封装及添加中文丝印

---

链接：https://pan.baidu.com/s/1eUgUOjOfNam3rqZyQOov_g
提取码：s482

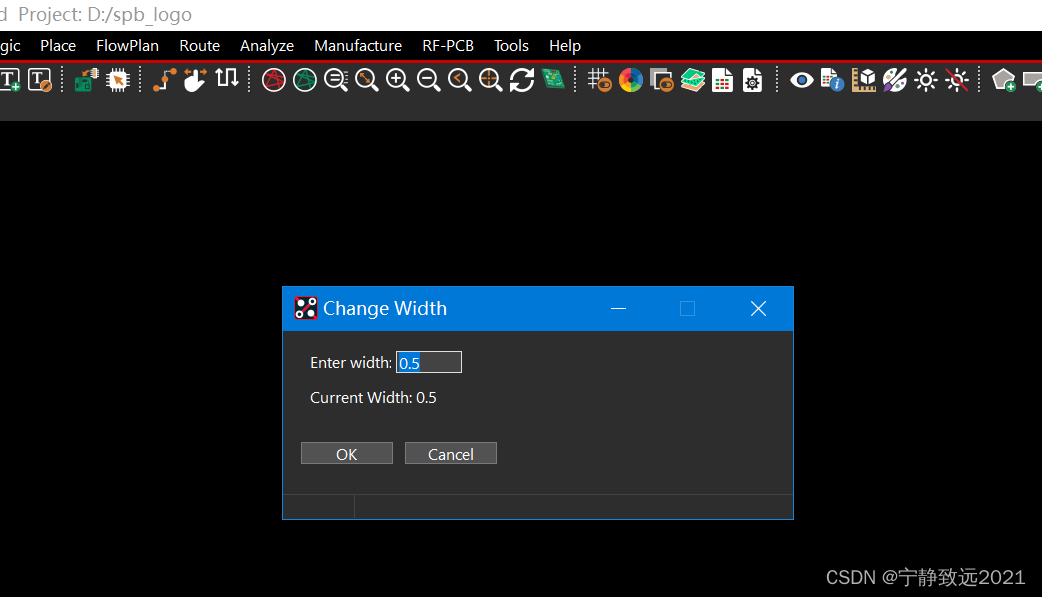

Chapter1 Cadence SPB17.4做Logo封装

原文链接：https://blog.csdn.net/tianpu2320959696/article/details/128673747

Chapter2 Allegro添加中文字体的简单有效方法

原文链接

众所周知，Allegro pcb软件只能写英文字体的丝印，有的时候需要添加中文字体就需要辅助工具了。。。本文中的添加中文字体方法亲测有效。。。

1.在word或wps文档中写上你需要添加的字

2.截图保存到桌面

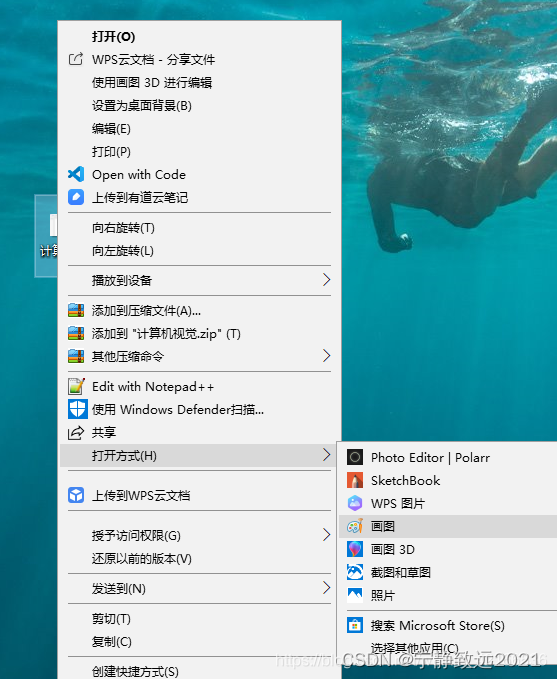

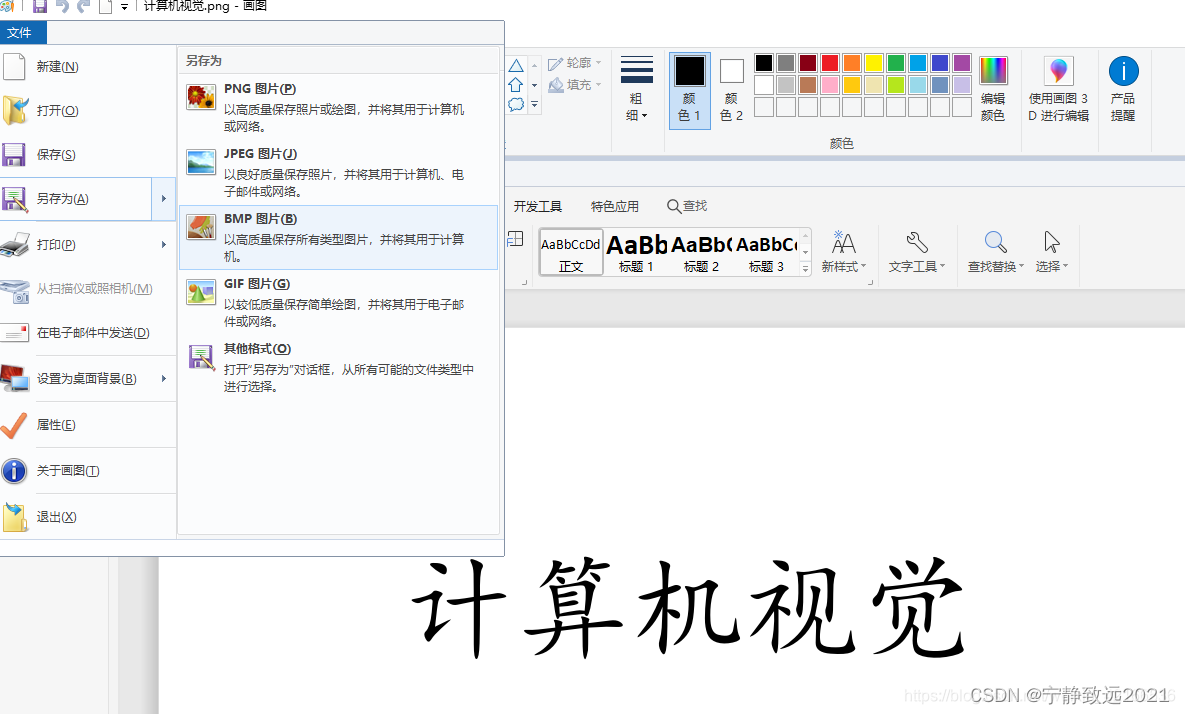

3.用电脑的画图软件打开 ，并另存为BMP格式的图片

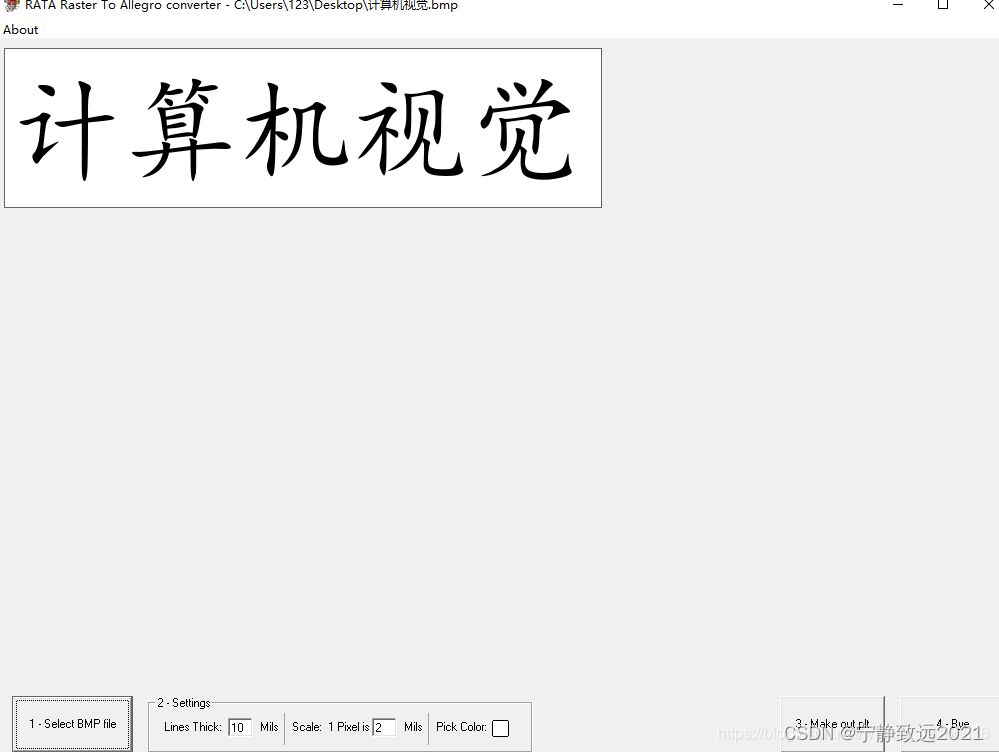

4.用BMP2Allegro软件打开刚才保存的BMP图片

其中1-Select BMP file是选择BMP格式的图片。。2-Settings 分别是设置线宽，字体大小，以及显示形式（见后文）

5.点击3-Make out plt 输出plt文件

6.打开Allegro pcb软件 打开需要添加中文字体的pcb文件，，选择File—Import—IPF

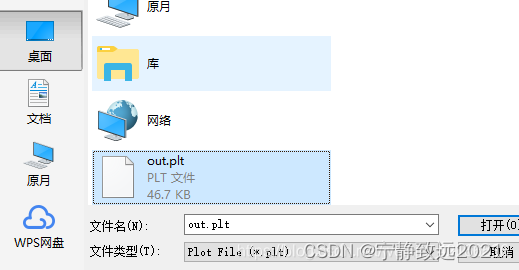

选择刚才输出的plt文件。选择之后鼠标箭头会出现矩形框 那个就是插入的汉字，，在放入合适位置前需要设置属性。。Options 选择Board Geometry 和silkscreen项。。

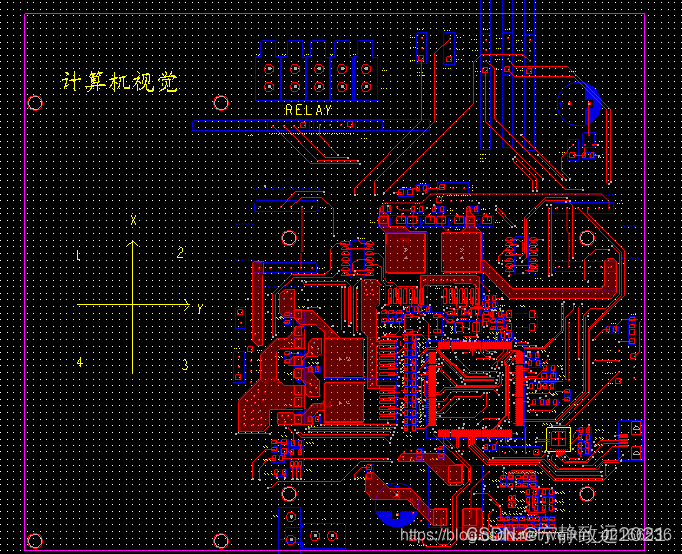

7.将文字放到合适的位置，字体大小是通过BMP2Allegro软件调节（见步骤4）

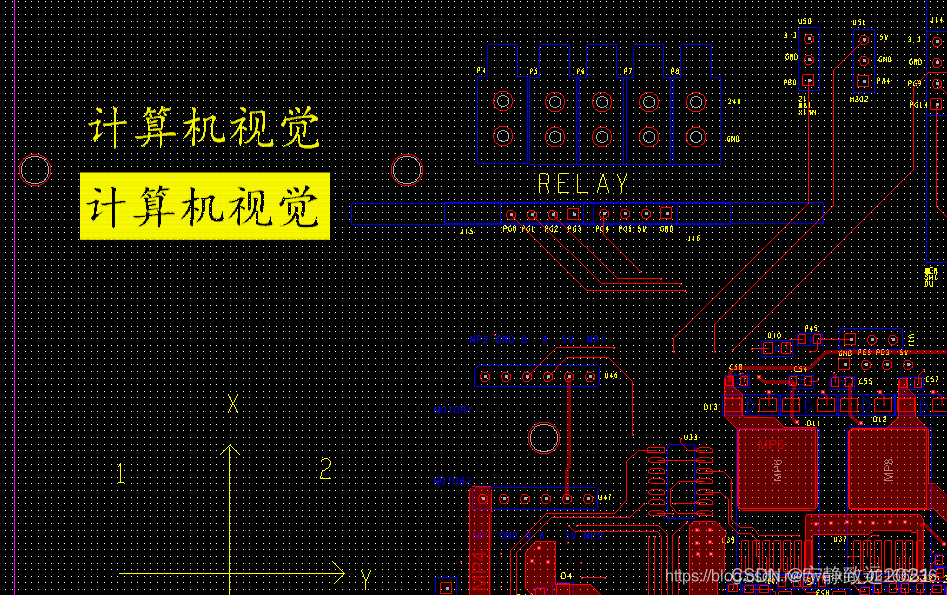

注：在BMP2Allegro软件界面pickcolor项，选择图片上的黑色或白色点插入到pcb时会有不同效果。上图是选择黑色的效果。。。。。下图是选择白色的效果对比。

Chapter3 Allegro添加Logo方法

原文链接

使用Allegro进行PCB Layout设计完成时，经常需要添加公司或产品Logo，下面介绍两种方法：

方法一

使用工具: RATA Raster (BMP) To Allegro (IPF)

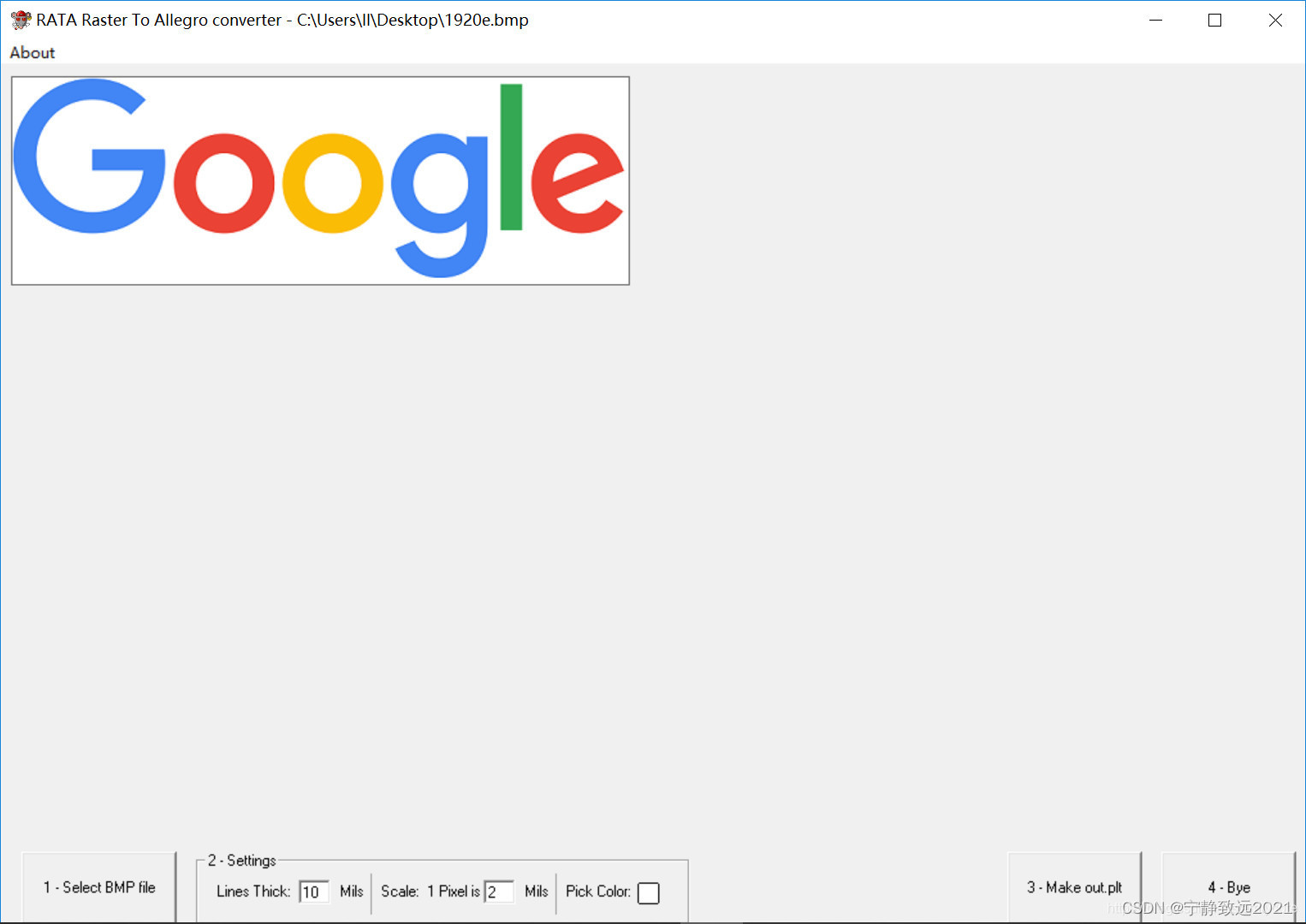

把BMP图片导入软件工具中,然后生成plt文件,如下示意:

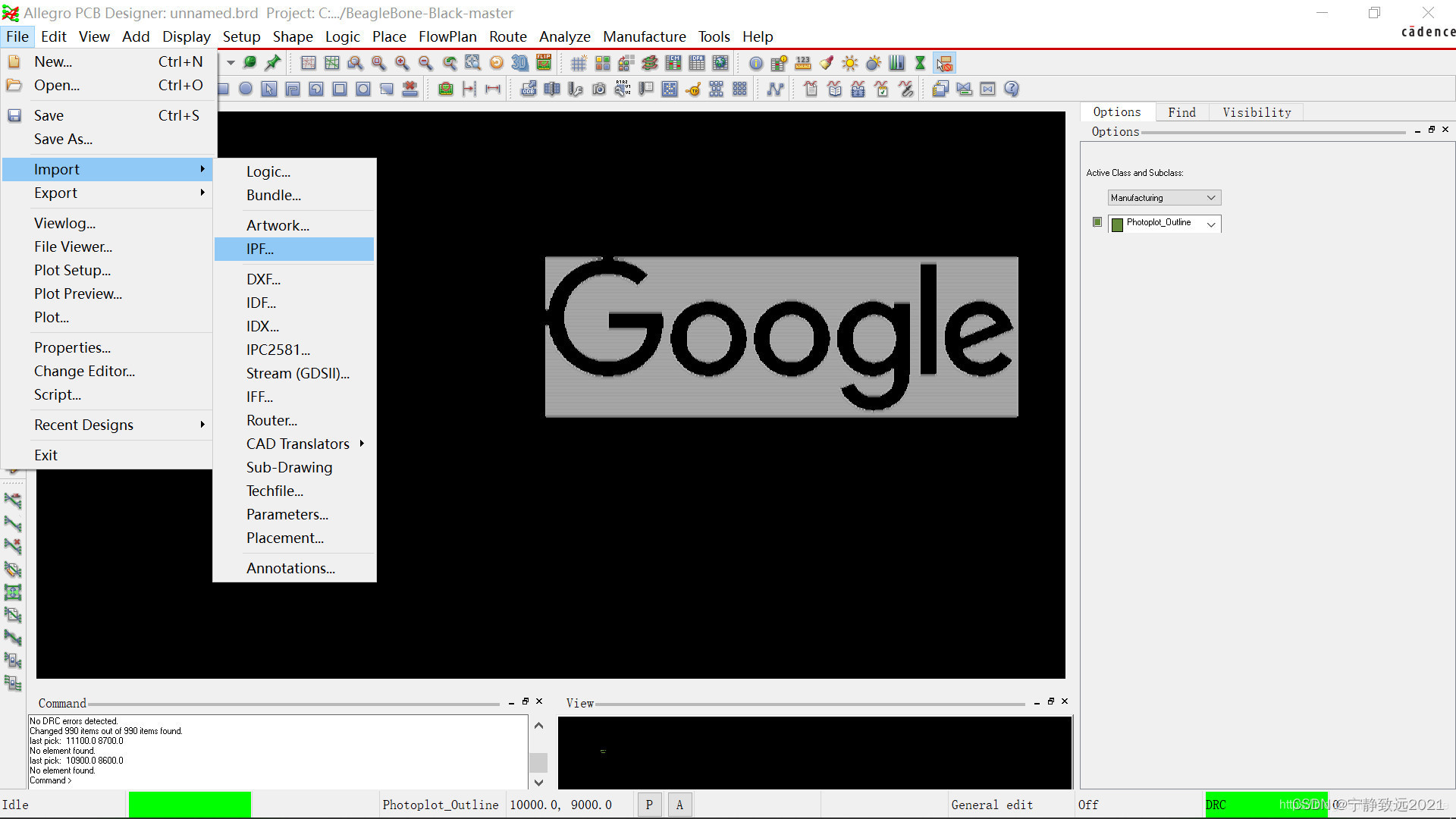

2.打开Allegro,导入生成的plt文件,示意如下:

这种方式是最简单的方法,但制作出来的Logo颗粒度较大，放大看精细度不高，下面介绍第二种方法。

---

方法二

使用工具：光栅图转矢量图工具(Raster to Vector),AutoCAD

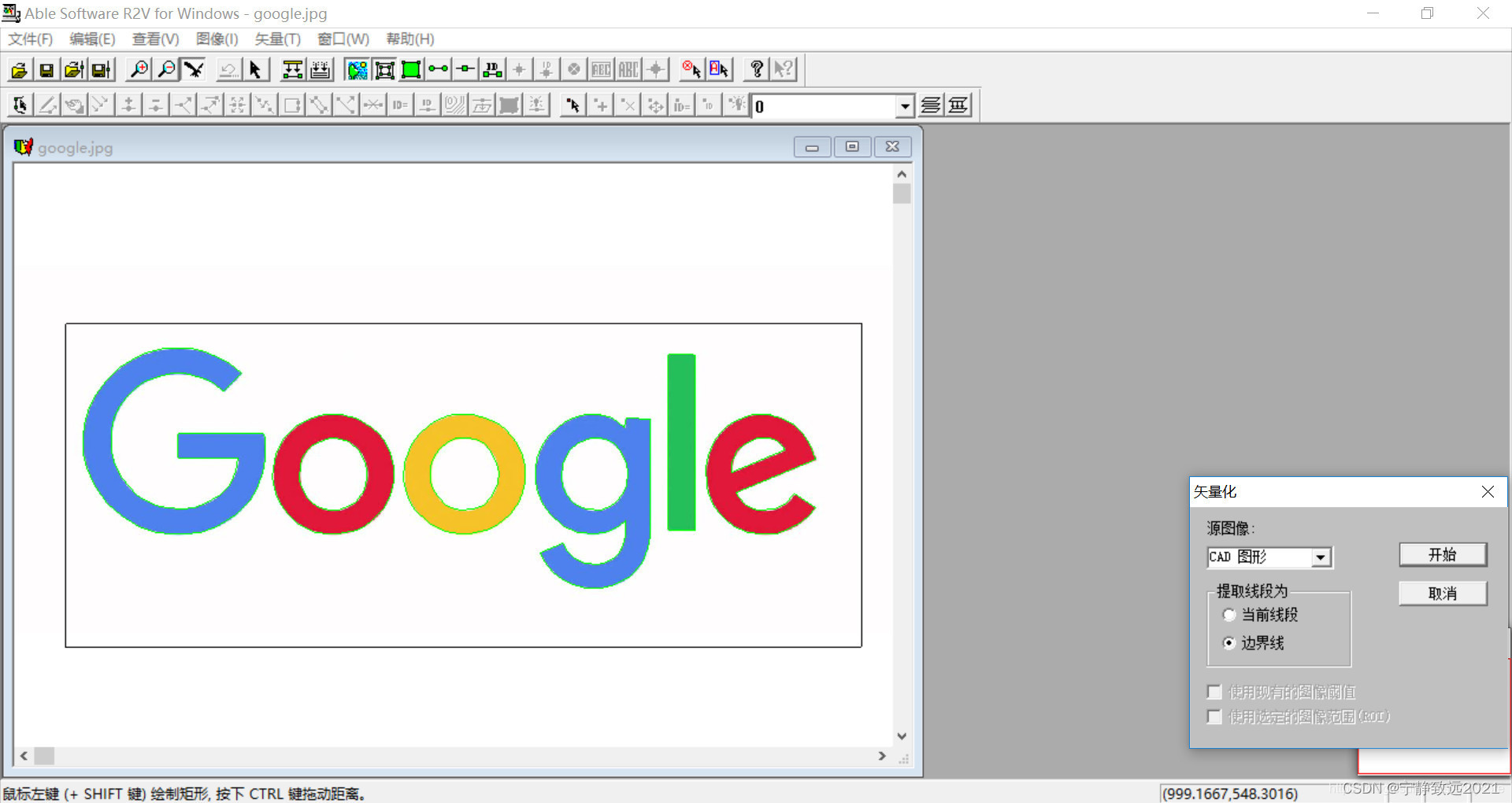

将图片导入Raster to Vector软件，把图片生成矢量图（dxf）文件,如下示意:

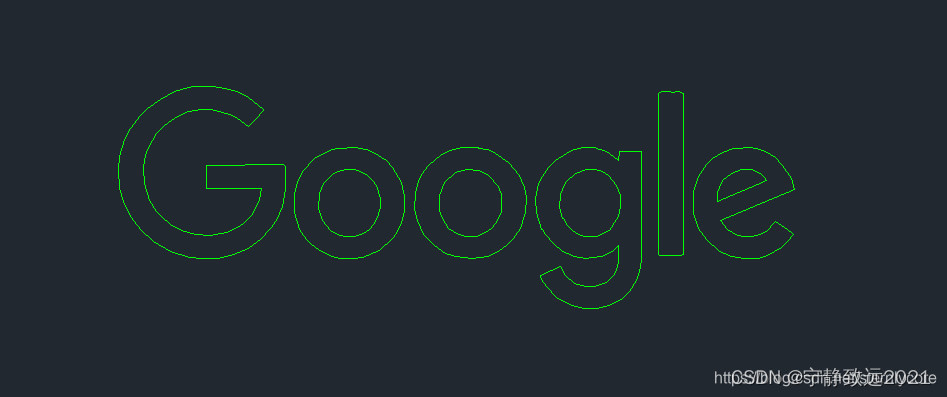

2. 打开AutoCAD,查看生成的dxf文件,设置下大小,根据电路板实际大小把dxf文件进行缩放或放大,如下示意:

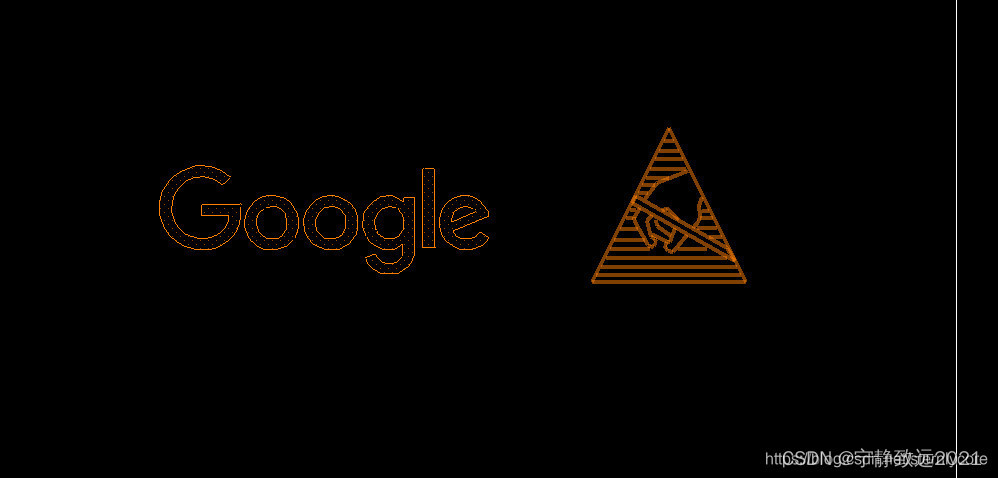

3. 打开Allegro,把dxf导入,示意如下:

Chapter4

原文链接

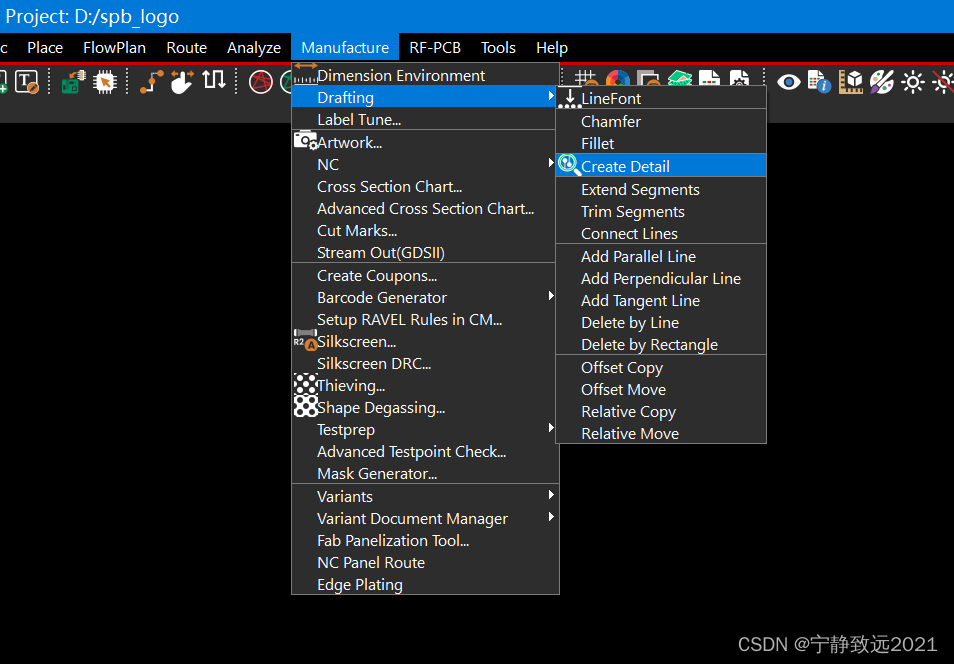

选择菜单栏Dimension——Create Detail命令对logo进行缩放设置，如下图所示：

在Options侧边中可以设置logo缩放比例，如下图所示：

Word写文字时，把字体放大一些，再截图，导入时也更清晰一些；
