开关稳压器详解（八）－电源拓扑区分及各引脚作用

在硬件设计中接触最多的电源拓扑应该是降压（Buck），升压（Boost）,升降压（Buck-Boost）这三种，本篇文章将介绍下这三种电源的拓扑以及Buck型开关电源芯片各引脚的作用。

电源拓扑

1. Buck型

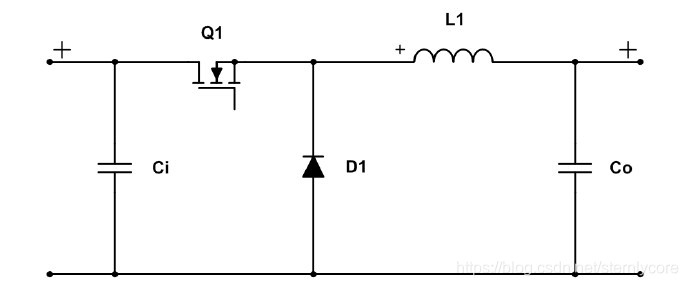

Buck电路在之前的文章介绍过很多，非同步式拓扑如下所示：

2. Boost型

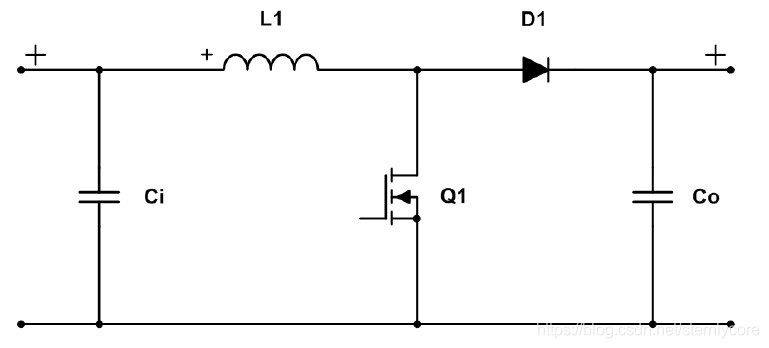

在单节锂离子电池应用中使用较多，拓扑如下所示：

3. Buck-Boost

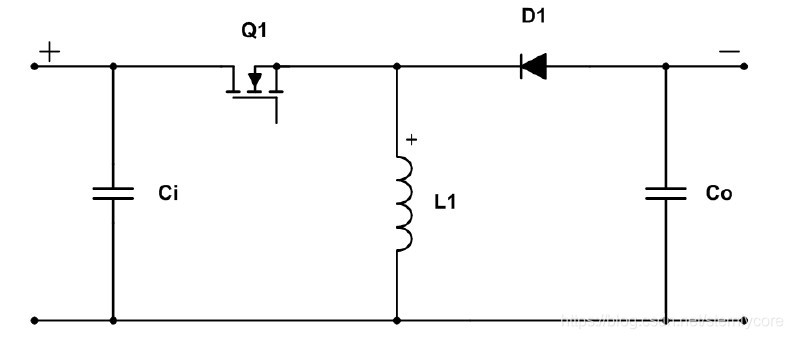

既能升压也能降压，比如电池电压3-4.2V，输出3.3V时可以选择升降压电源拓扑的电源，拓扑如下所示：

根据以上拓扑关系，在一块PCBA板子上如何区分是什么拓扑呢？

细心的会发现，在不同拓扑中电感的位置是不同的，可以根据电感的位置和PCB输入输出电源走线方向来判断该电源拓扑形式，下面的图片是TI的一些开发评估板（注意电感的位置）。

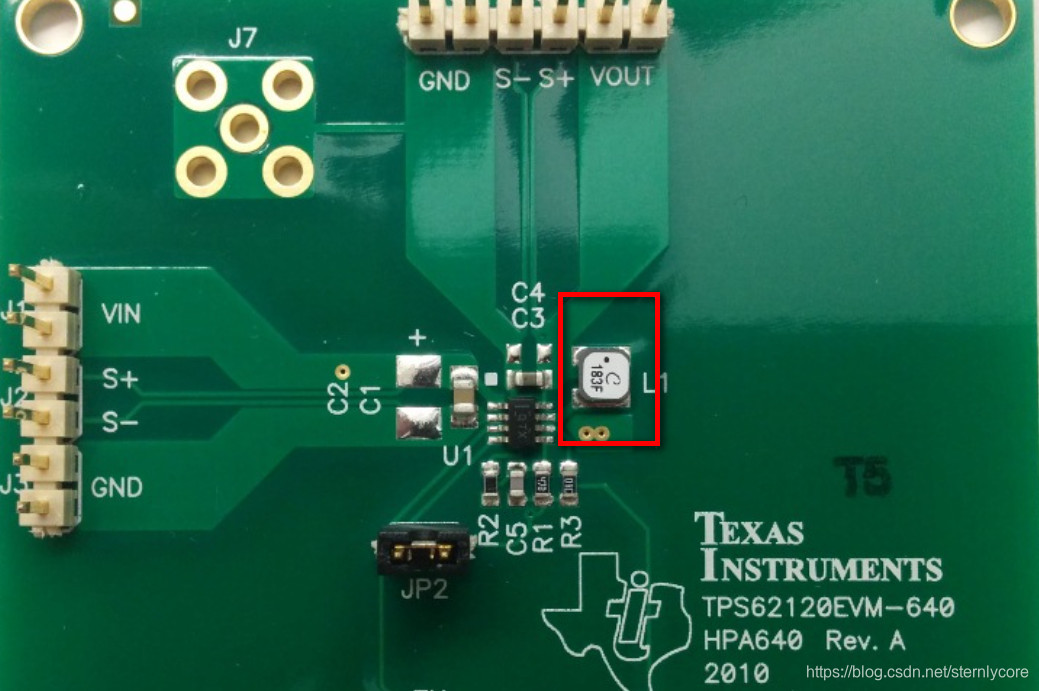

Buck型：电感放在输出端。

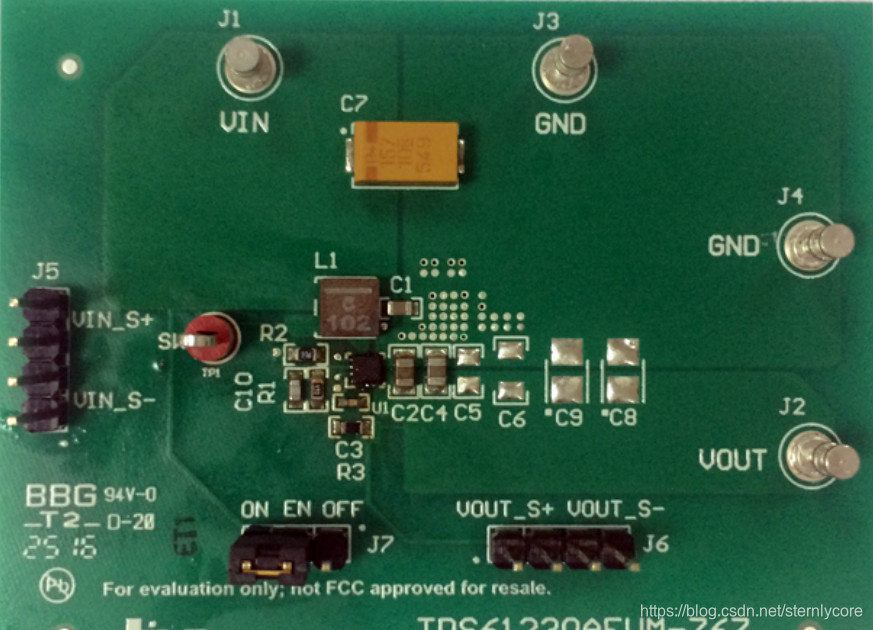

Boost型：电感放在输入端。

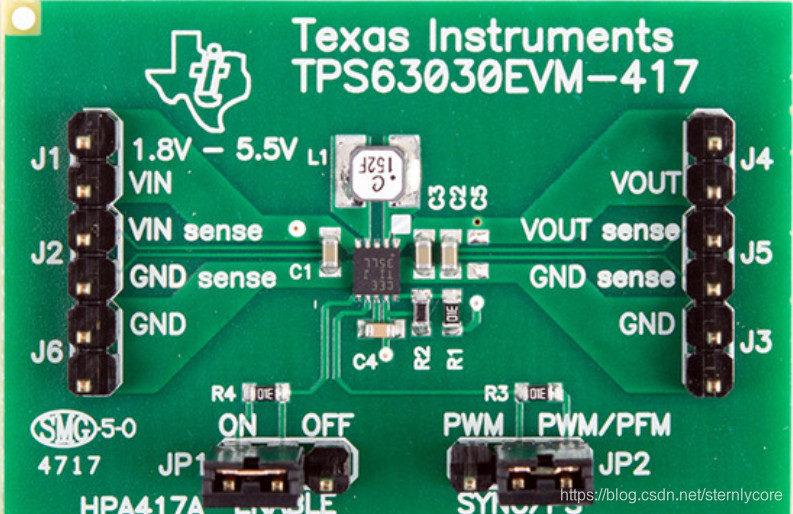

Buck-Boost型：电感既没有在输入也没有在输出。

---

Buck型电源芯片是使用最多的电源拓扑，电源芯片引脚少则5pin，多则12pin或者更多，下面将简单介绍下各引脚的功能和作用。

功能简答的芯片一般都包含如下引脚：
①电源输入VIN
②GND
③EN
④SW：电感节点
⑤FB：基准电压，一般通过分压电阻调节输出电压

功能更加完善的芯片会加入以下引脚：
⑥SS:软启动引脚，一般通过外接电容调节软启动时间
⑦Boot：看到有boot引脚的就可以知道其内部上管MOS采用的是N-MOS，需要外接电容实现自举，详细电路参考：开关稳压器详解（四）－Buck降压型开关稳压器自举电路
⑧PGOOD：电源输出良好引脚，可以当作下级电源的使能输出。
⑨COMP或ITH：相位补偿引脚，当频域响应发生问题时，需要调整引脚连接的RC的值。

在实际设计电源时，需要仔细阅读理解电源芯片的Datasheet，保证每个引脚的功能清楚明白在根据自己的实际需求场景设计电源，芯片手册给出的一些参考器件的值也要经过自己的计算得出。
