SPI接收数据异常问题总结

SPI接收数据左移一位问题

最近在工作在学习调试SPI的过程中遇到一个问题——接收数据整体向左移了一位(1bit)。SPI数据收发是数据交换,因此接收数据时从第二个字节开始才是有效数据,也就是数据整体向右移一个字节(1byte)。请教前辈之后也没有得到解决,通过在网上查阅前人经验终于解决问题,所以写一个避坑经验总结。

实际背景:MCU与一款芯片使用spi通信,MCU作为主机,芯片作为从机。这款芯片采用的是它规定的六线SPI,多了两根线:RDY和INT,这样从机就可以主动请求主机给主机发送数据了。

一、问题描述

根据从机芯片手册,主机配置CPOL=1、CPHA=0、CS有效电平=0、MSB。

按要求配置完毕后主机给从机芯片发送初始化报文之后,从机芯片会通过INT请求主动发送初始化状态报文给主机MCU。按照通信格式从机发给主机的初始化状态报文是:‘0x40 0x00 0x00 0x01 0x00’,但实际收到的报文是:‘0x80 0x00 0x00 0x02 0x00’,换算成二进制就能发现数据整体向左移了一位。

二、问题分析

从数据整体移动一位(1bit)分析应该主机MCU接收数据时,数据采样有滞后,导致数据整体左移了一位。于是我在网上找寻到以下前人经验,并一一验证:

1.SPI的CLK引脚在初始化时配置了下拉

参考文章

这位前辈的说法是:SPI中CLK空闲状态是高电平,但是在初始化时钟IO的时候配置了下拉,导致主机空闲的时候无法处于低电平。所以SPI去读取数据的时候,时钟上多了一个上升沿,导致采集的第一个数据不对,并且都向后移了一位。

按照这位前辈的说法,数据应当是向右移了一位。

我发现我的CLK引脚确实带了下拉,于是我将它改成上拉或者既不上拉也不下拉分别进行测试,发现仍然存在数据左移的问题。

2.外接了SPI数据线,导致数据不稳定

参考文章

这位前辈说:SPI是板载传输方式,如果外界SPI的数据线就可能导致数据不稳定,可能发生错误位移的情况。这位前辈曾经将CLK线外拉出来,放到桌子上划都会时STM32接收到时钟信号,从而接收到数据,因此很容易多接收到一个数据造成位移。要修复这个位移就要重置接收counter,清空DR寄存器。

虽然我遇到的问题和数据线外界没有关系,但是我之前也用过一个SPI转USB的模块调试SPI,那时就要将SPI的数据线外接,在数据收发的过程中的确非常容易受到干扰。我看到工作中前辈都是使用示波器去调试SPI的,因此熟练使用示波器是很有必要的。

3.更改主机从机的CPOL和CPHA

参考文章

这位前辈说主机从机的CPOL和CPHA配置相反,SPI能够正常收发数据。

我尝试将主机配置成CPOL=0、CPHA=1,然后再进行测试,结果惊奇的发现数据正常了!!!

三、探究原理

解决完问题之后再倒推探究其中的原理,弄清楚为什么这样配置之后就能够成功解决问题!

回到问题的本质,主机接收到的数据整体向左移了一位,那就有两种可能性:

  • 从机发送数据过快,主机还来不及采样第一位

  • 主机采样数据时过慢,开始采样时从机已经发送完第一位,开始采样就是从第二位

这两种可能性就是一个问题:主机采样和从机数据发送的时序不匹配。

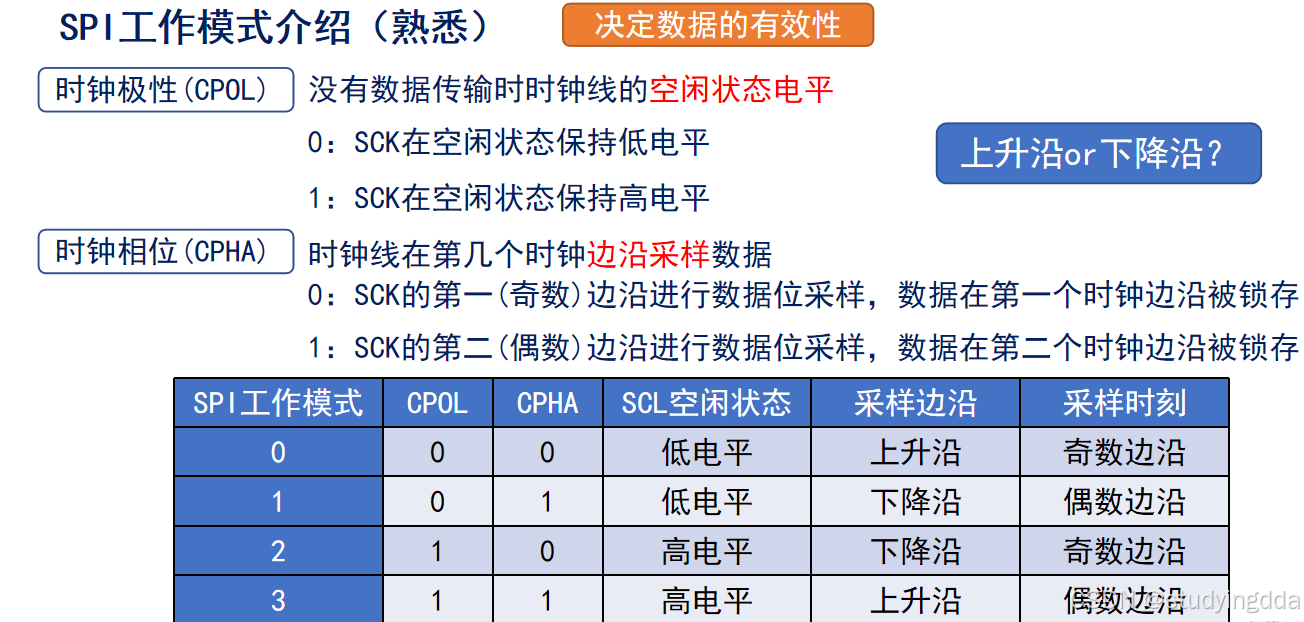

按照原先主从模式中都配置成CPOL=1、CPHA=0来画个简单的时序图理解数据采样,

高电平时时钟空闲,第二个边沿数据采样,主从模式都按照下图进行采样:

在这里插入图片描述

从图中可以看出主从模式都是在时钟的下降沿进行采样的,由于主从模式CPOL(时钟极性)不同时也能正常收发数据,可以看出从模式只通过时钟的跳变沿进行数据采样。在从模式CPOL=1、CPHA=0的情况下,从模式的采样边沿是下降沿。

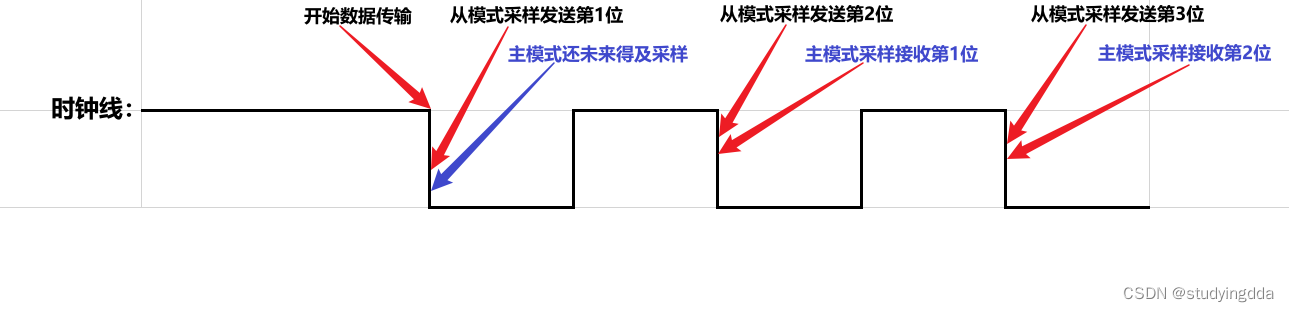

出现主模式接收到从模式的数据左移一位情况的采样时序图如下:

在这里插入图片描述

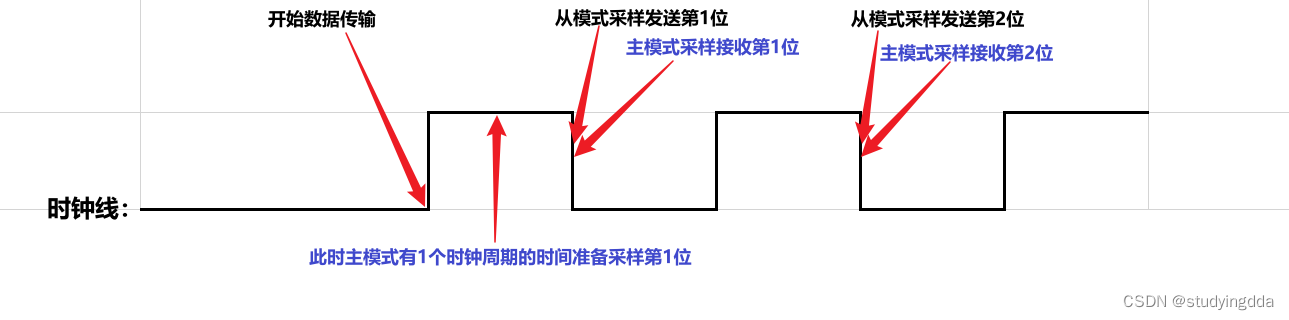

因此在主模式配置:CPOL=0、CPHA=1,从模式配置:CPOL=1、CPHA=0时的采样时序图:

在这里插入图片描述

这时由上图就可以看出,在这种情况下主模式比刚刚多了一个时钟周期来准备进行第1位数据的采样工作,因此成功解决了接收到的数据左移一位的问题!

四、经验总结

  1. 在以后SPI调试过程中如果出现数据右移一位的问题时,可以参考’SPI的CLK引脚在初始化时配置了下拉’的方法,改变CLK的IO上下拉试试。
  2. 如果出现数据中增加了一些错误的数据时,可以检查是否有SPI数据线外接的情况,可以参考’外接了SPI数据线,导致数据不稳定’的方法试试。
  3. 出现数据左移一位时,就可以参考将CPOL和CPHA更改一下,给SPI主从模式一个时钟周期的数据采样准备时间。

SPI调试的问题还有很多,暂时将自己遇到的问题进行总结,以便在以后工作调试SPI时更高效的解决问题。——2022.8.31
