STM32F103在CubeIDE运行FreeRTOS

硬件平台：STM32F103CT6

软件平台：CubeIDE 1.8.0

实现效果：创建两个TASK，TASK1中实现500ms周期闪烁LED1，TASK2中实现1000ms周期闪烁LED2

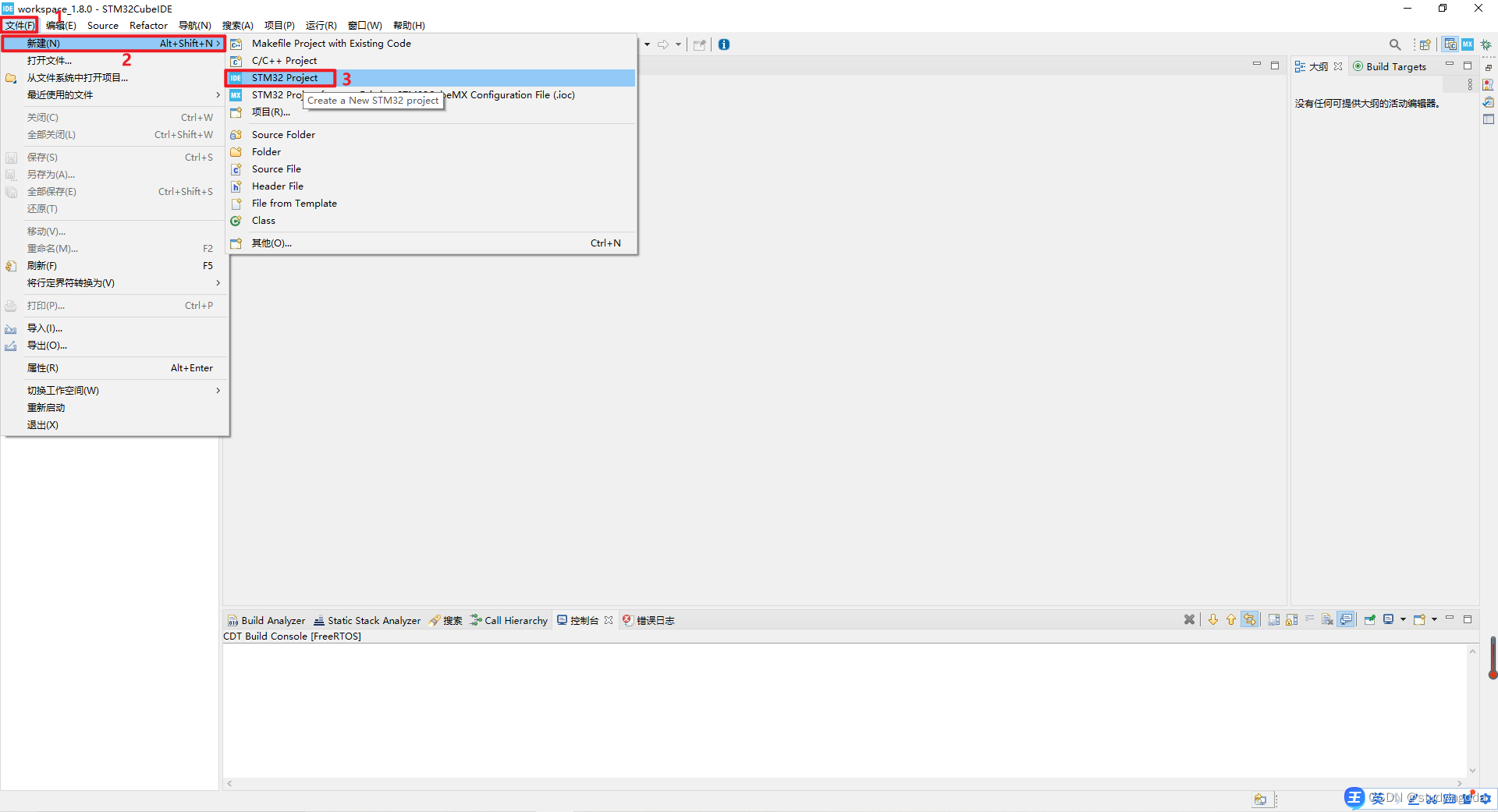

1.创建CubeIDE STM32工程

在这里插入图片描述

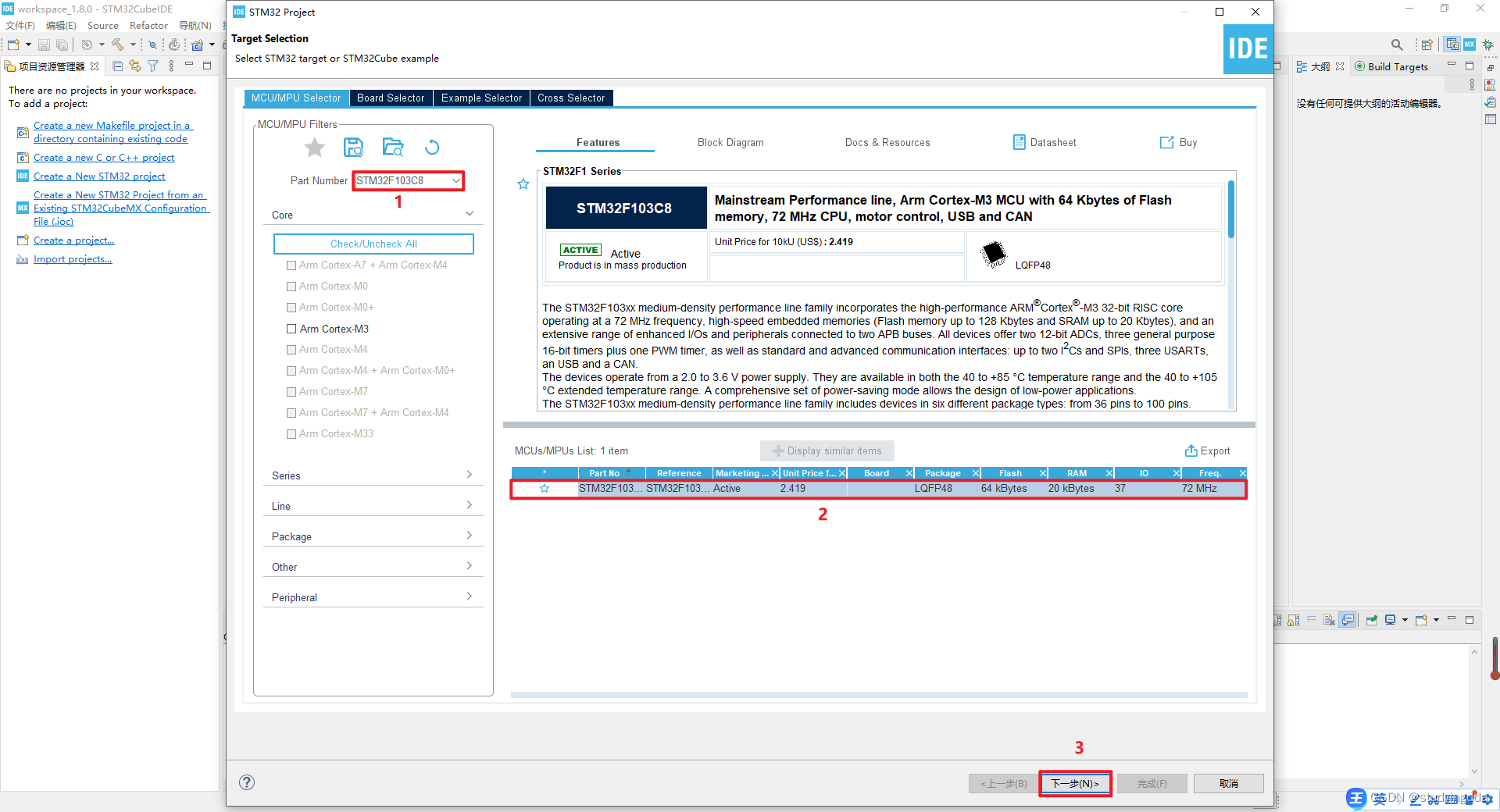

2.选择芯片信号：STM32F103C8T6

在这里插入图片描述

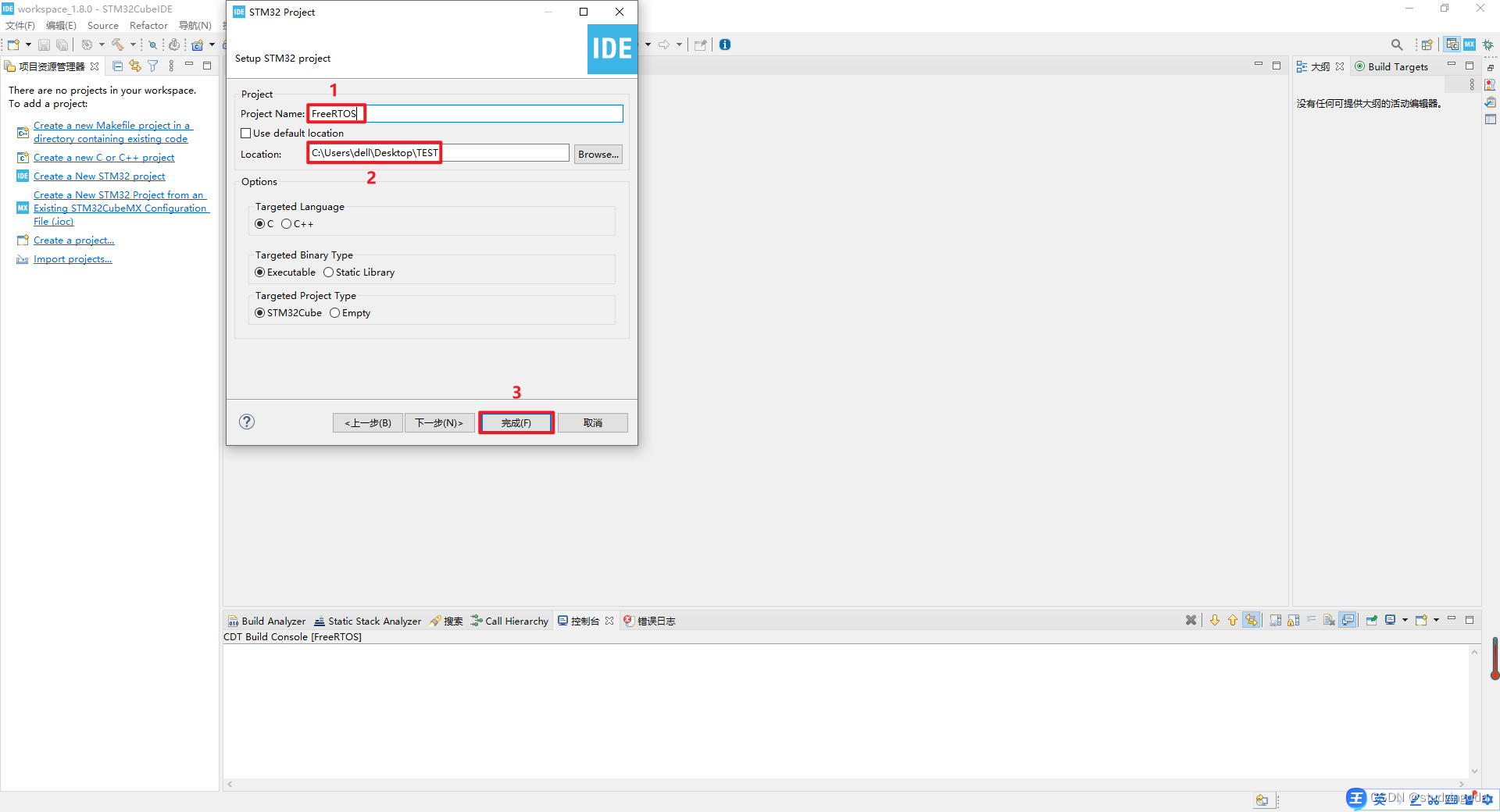

3.设置项目名称、保存路径

在这里插入图片描述

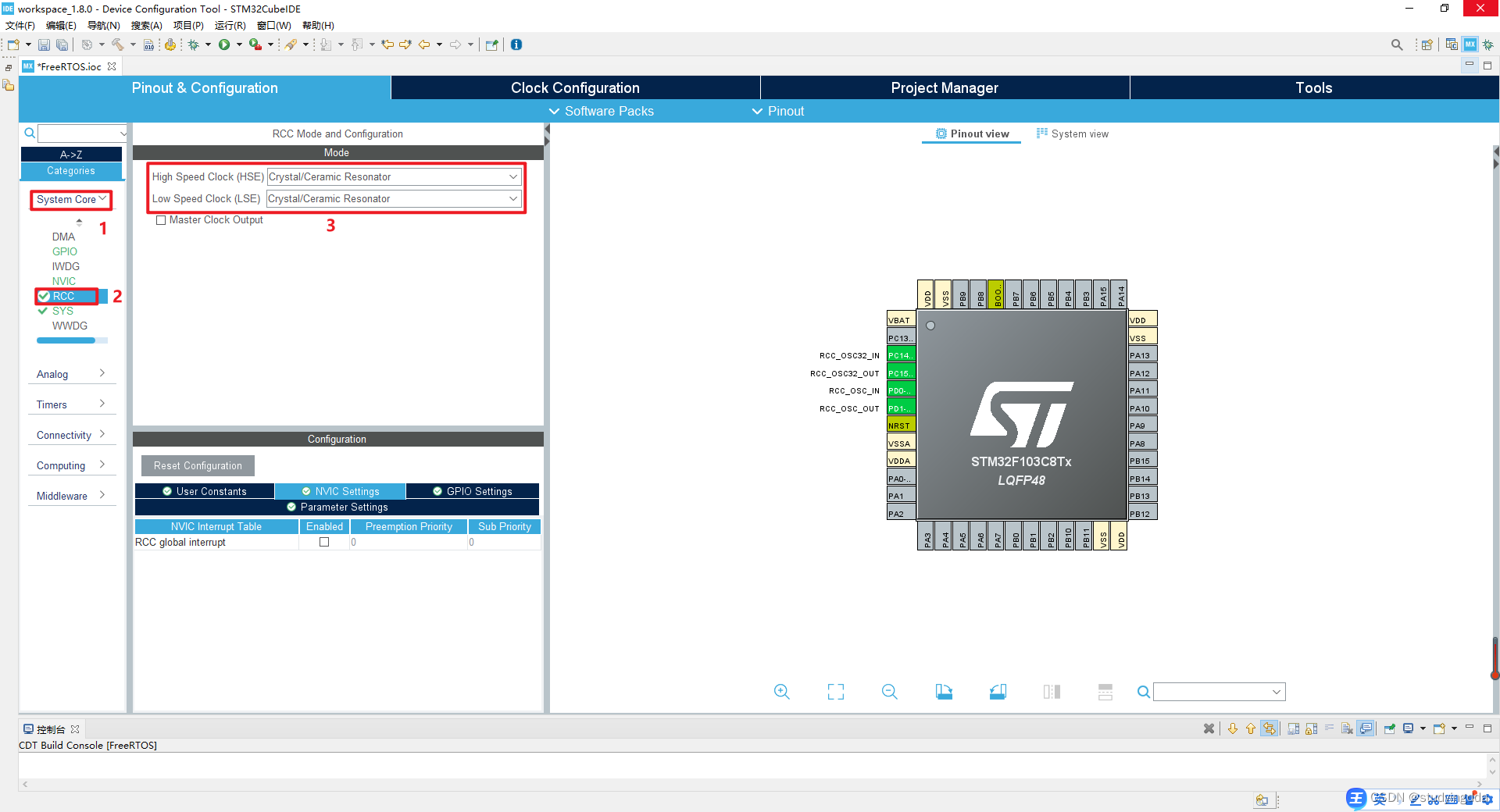

4.设置RCC时钟，选择晶体/陶瓷震荡器

在这里插入图片描述

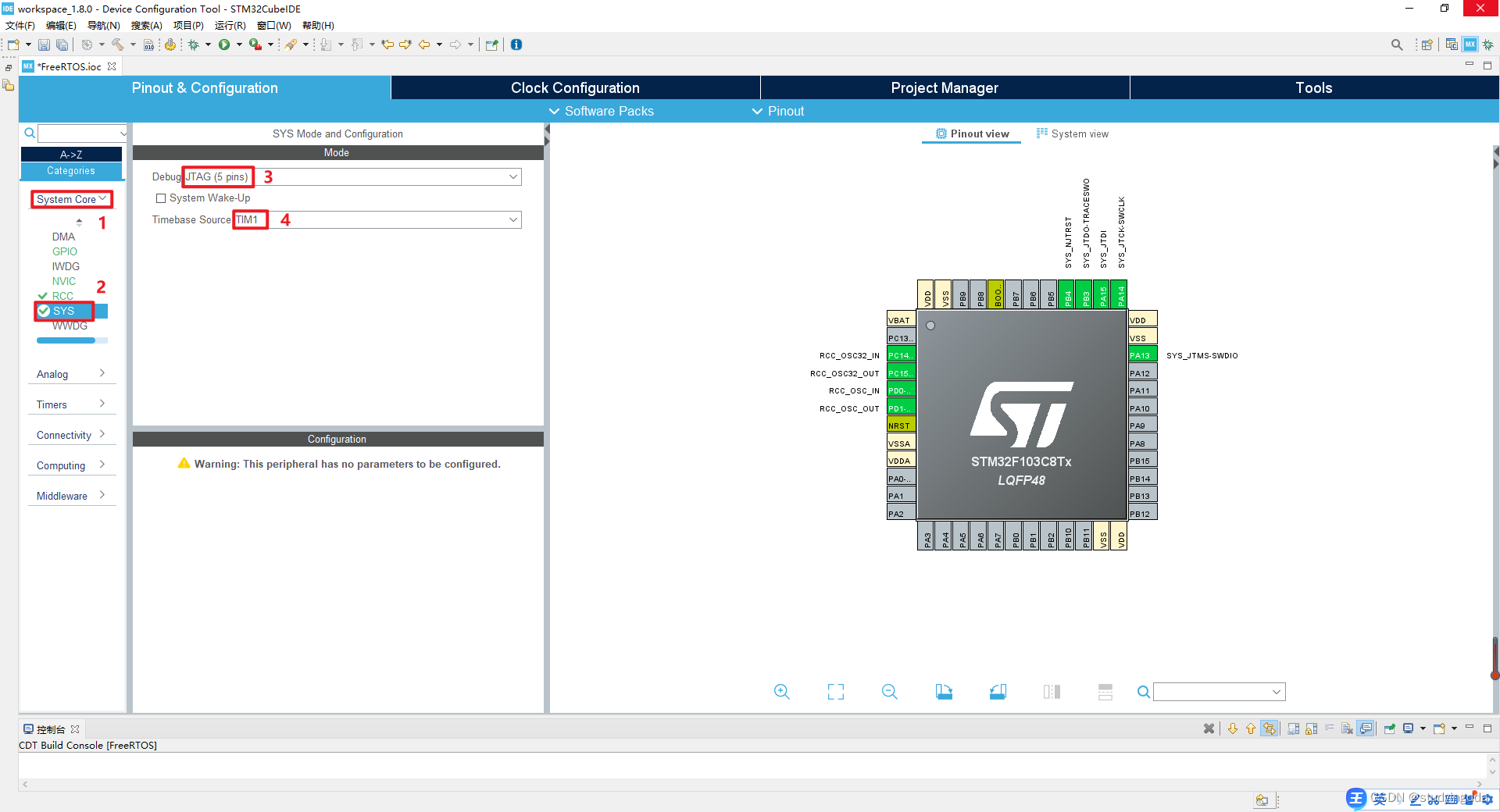

5.我使用STLink，因此将Debug设置成JTAG（5pins），根据实际情况选择。使用FreeRTOS时时钟源不要使用SysTick（滴答定时器），我选择的是TIM1

在这里插入图片描述

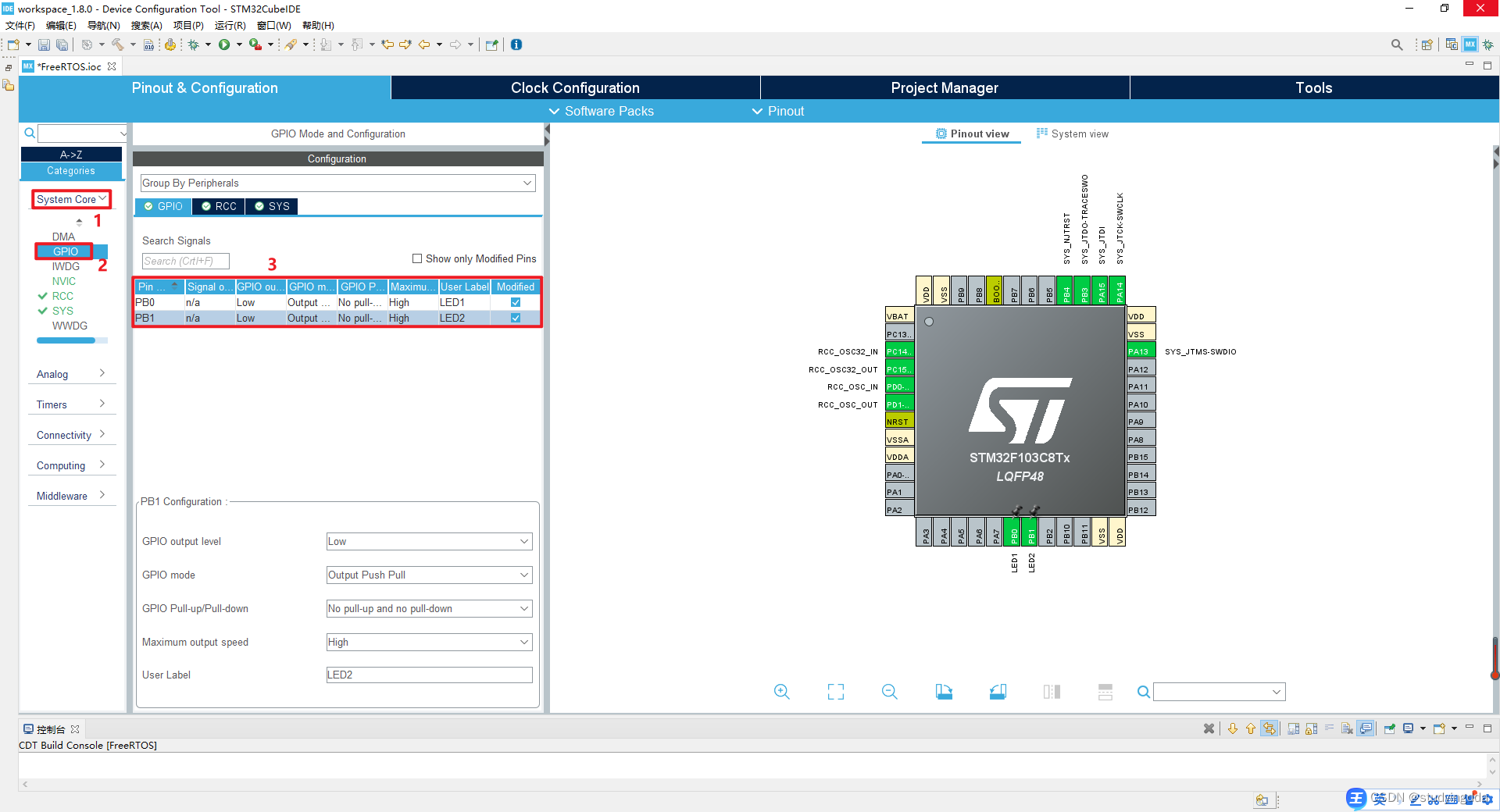

6.根据实际情况配置LED1和LED2

在这里插入图片描述

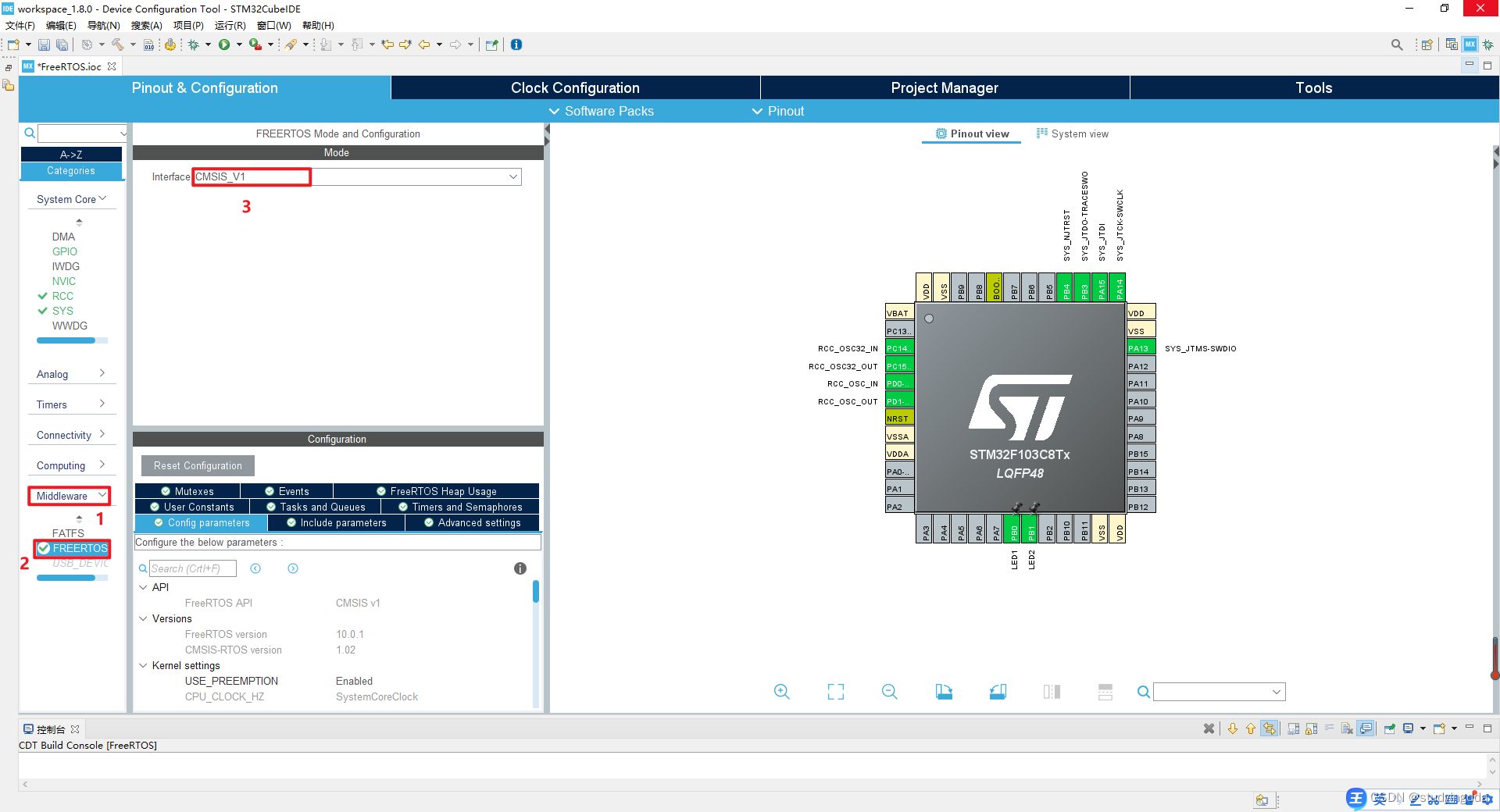

7.打开FreeRTOS功能，Interface接口选择CMSIS_V1，CMSIS_V2可不可以我没有尝试

在这里插入图片描述

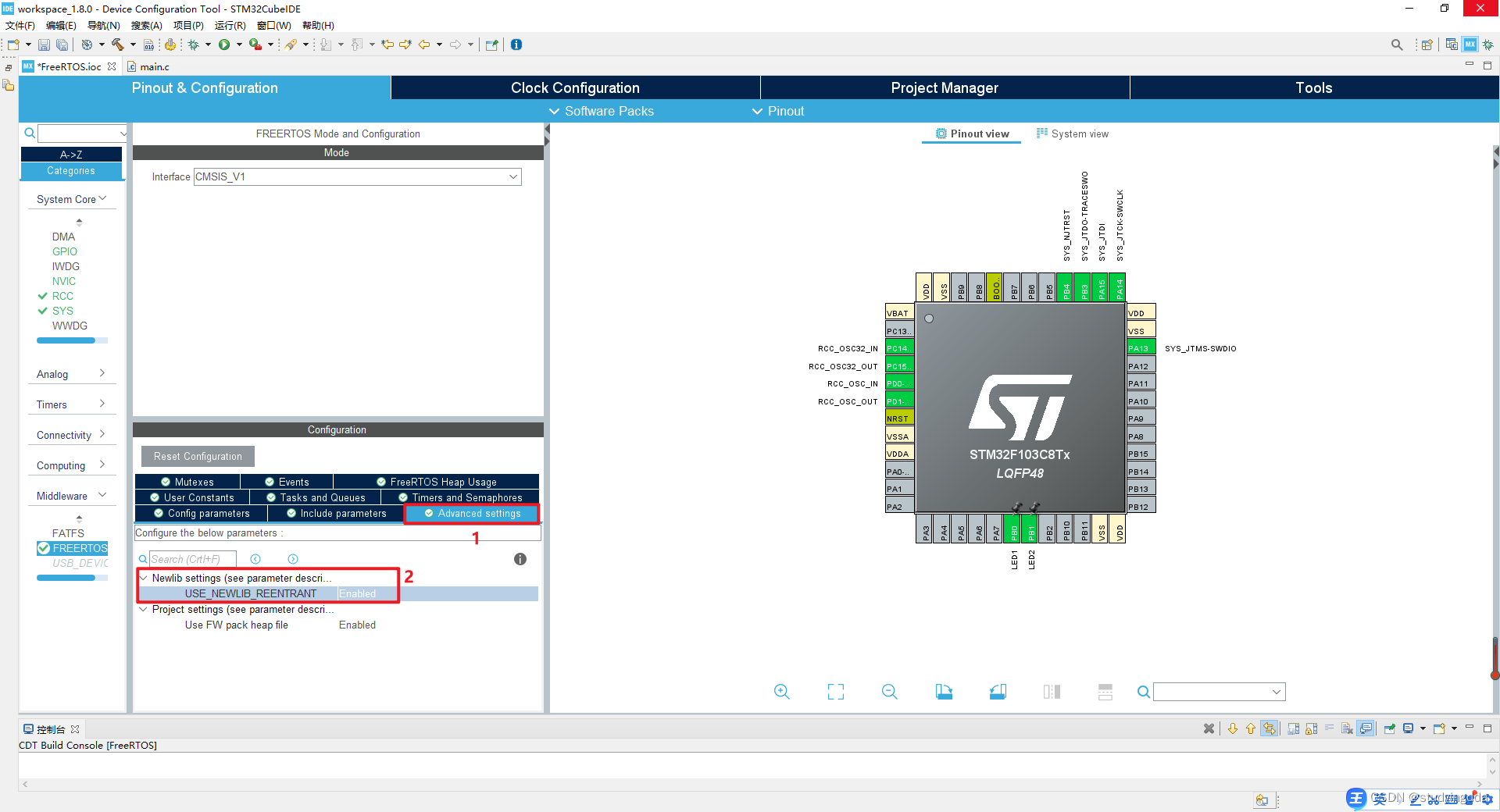

8.使能Newlib setting（不使能会有警告，具体作用没有了解）

在这里插入图片描述

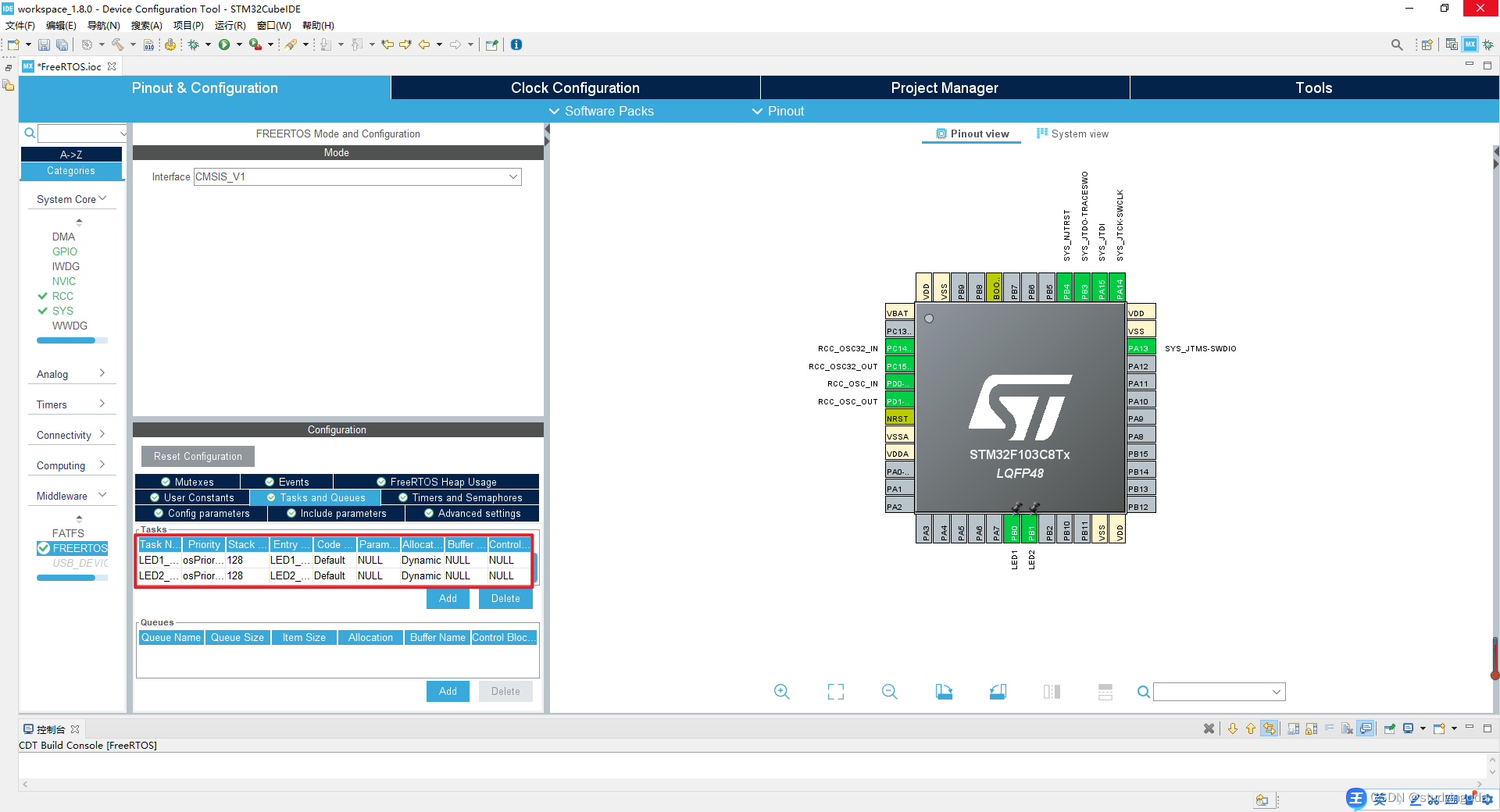

9.创建第一个任务LED1_TASK，其他选默认即可

在这里插入图片描述

10.按照同样方法创建第二个任务LED2_TASK

在这里插入图片描述

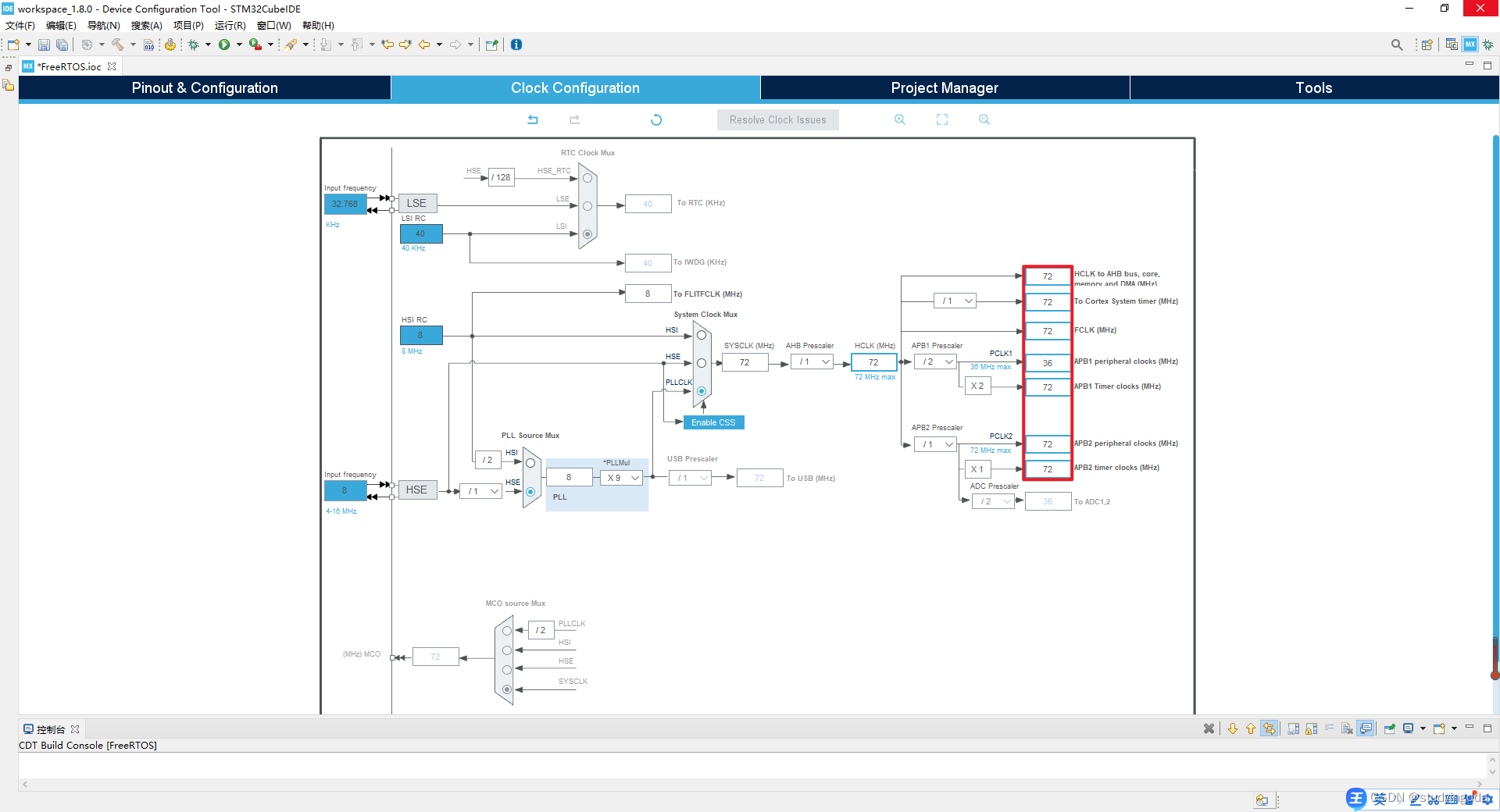

11.在时钟树将时钟开到最大72MHz

在这里插入图片描述

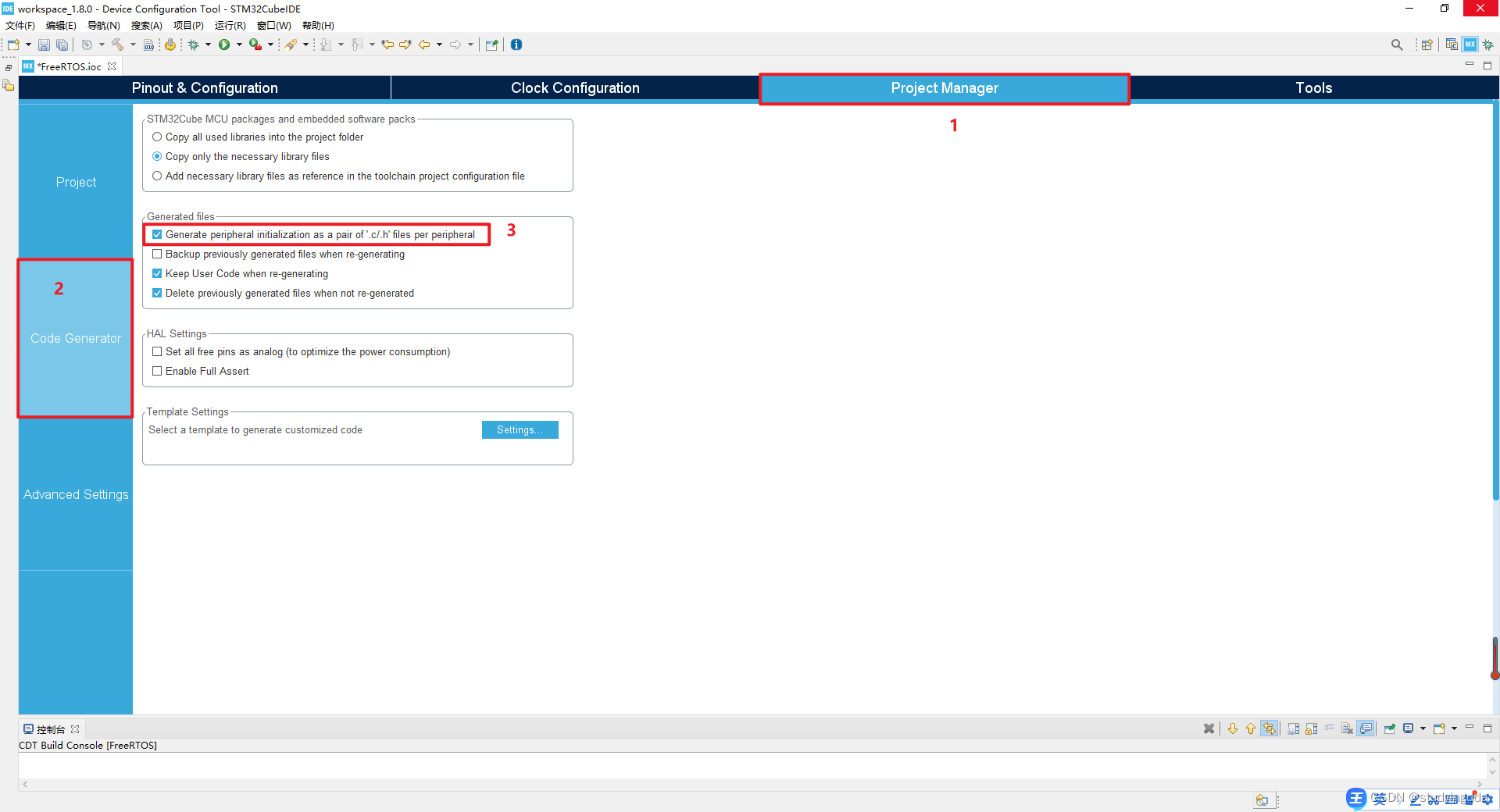

12.生成代码时，我习惯将每个.c和.h单独分开生成

在这里插入图片描述

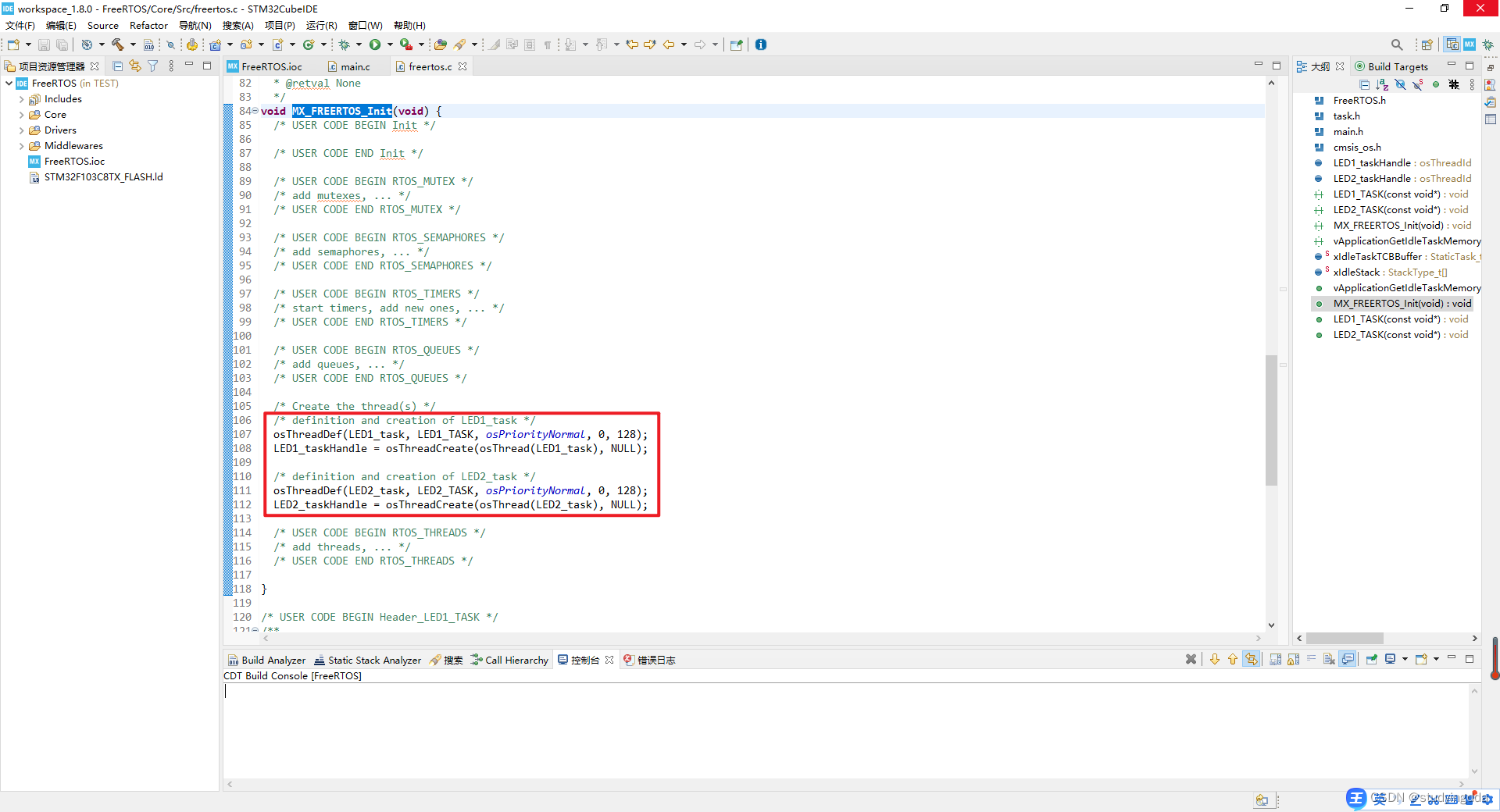

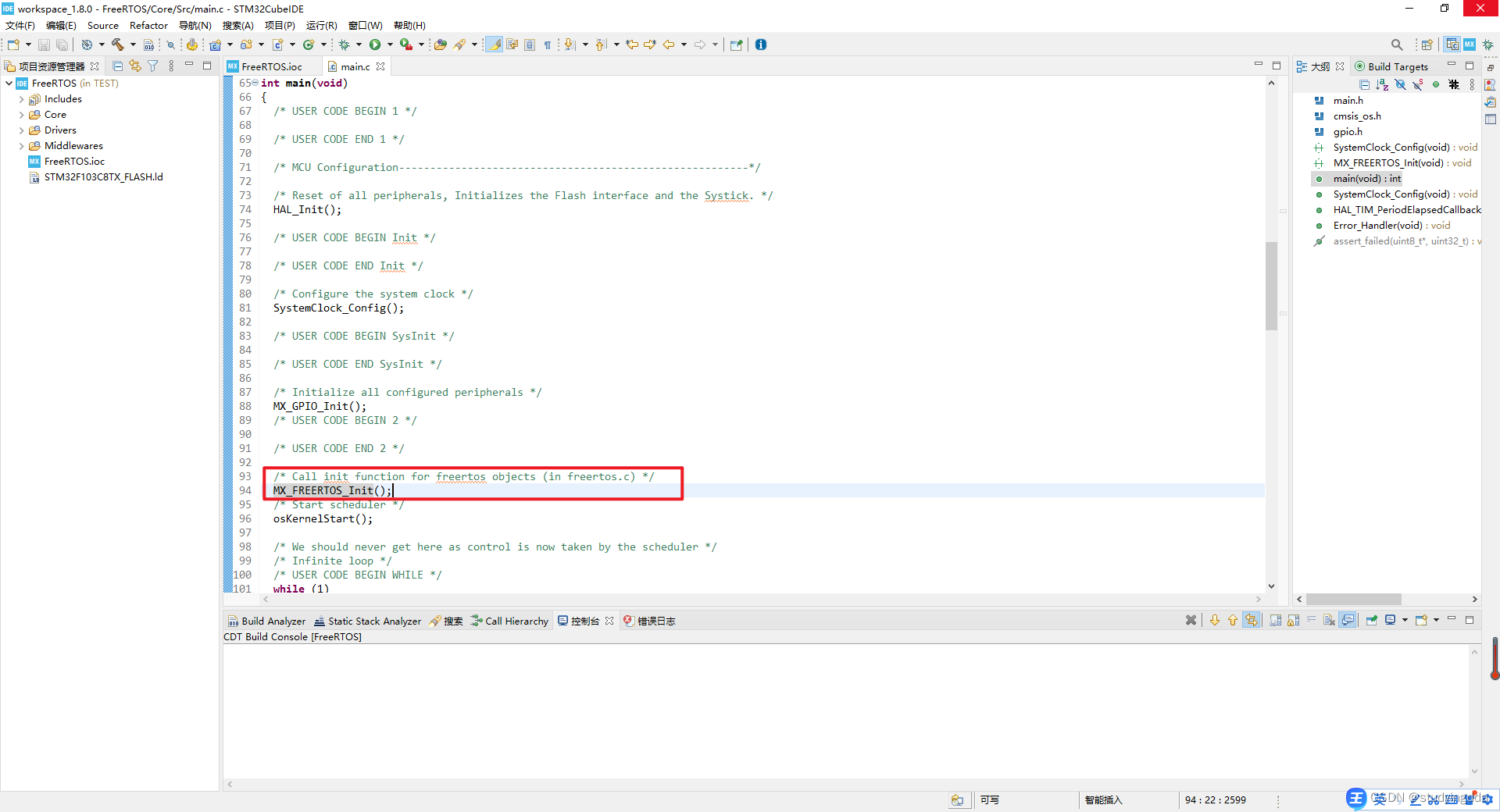

13.然后生成代码，在MX_FREERTOS_Init()中创建任务

在这里插入图片描述

在这里插入图片描述

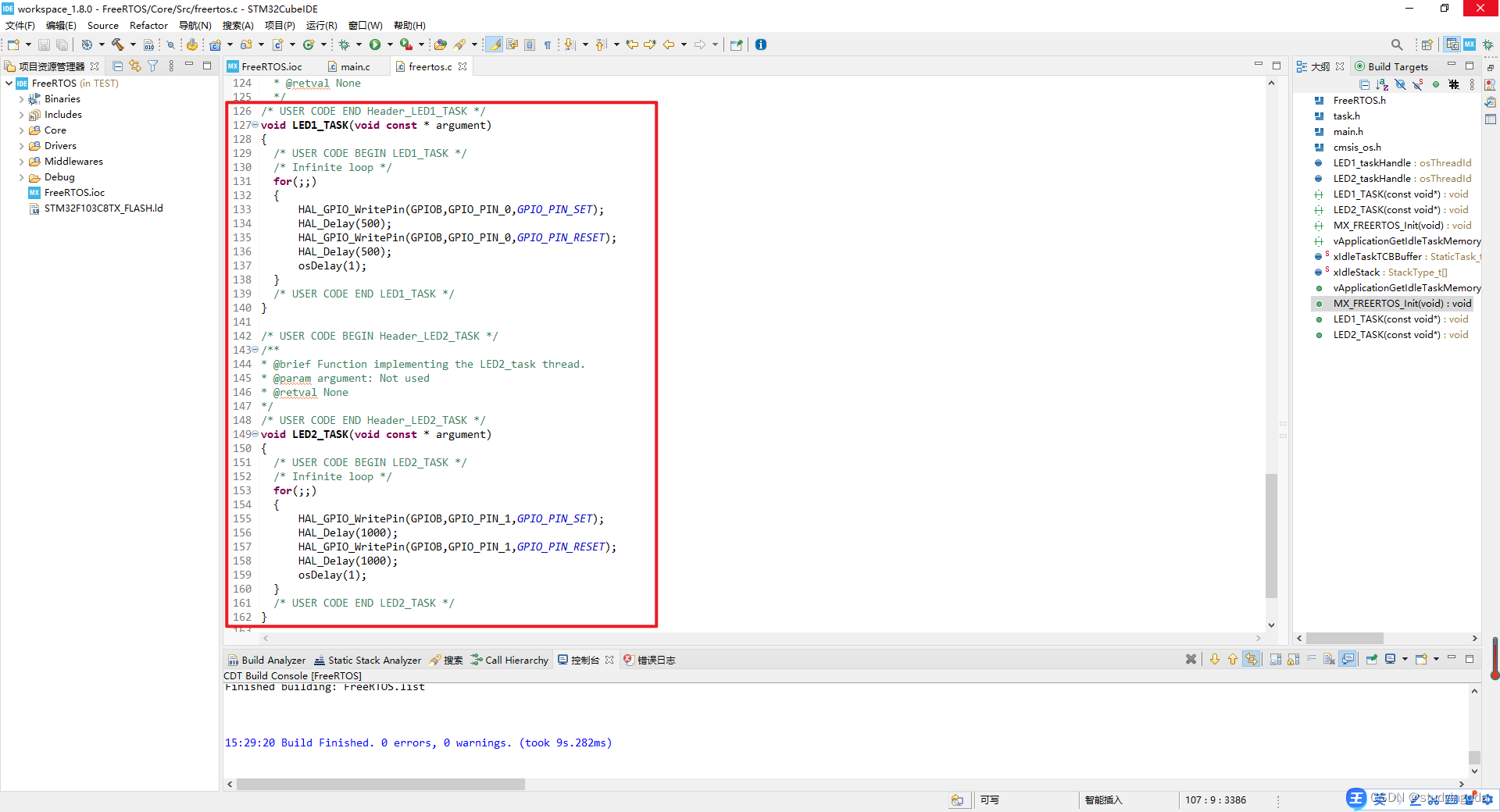

14.在两个任务中加入LED灯周期闪烁的代码，将程序下载到芯片

在这里插入图片描述

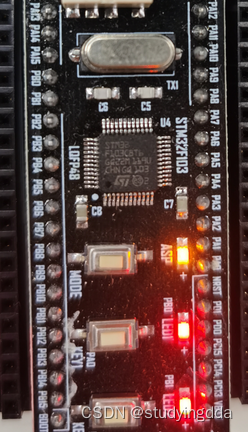

实验成功，两个LED按照程序周期闪烁！

在这里插入图片描述

FreeRTOS更复杂的使用可在此基础上进行实现。

FreeRTOS学习参考：Free RTOS学习
