PADS Router VX2.7 敷铜绘制以及调整

最新推荐文章于 2025-03-27 10:31:29 发布
最新推荐文章于 2025-03-27 10:31:29 发布
阅读量7k 收藏 21
点赞数 2
分类专栏： PADS 文章标签： pcb工艺
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/su165108515/article/details/130073119
版权
文章介绍了电路设计中的敷铜工具使用方法，包括铜箔、禁布区域、敷铜平面及其挖空区的设置，以及如何调整网格大小、选择网络和过孔覆盖。通过快捷键如PO和Ctrl+Q可以便捷地操作敷铜属性，实现铜皮的修改和形状减去功能。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

oo4个敷铜工具分别是：铜箔、禁布区域、敷铜平面、敷铜平面挖空区、合并形状、减去形状

敷铜时，栅格建议设置为10mil

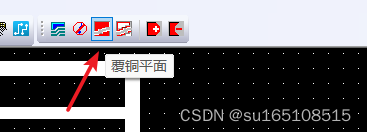

点击敷铜平面

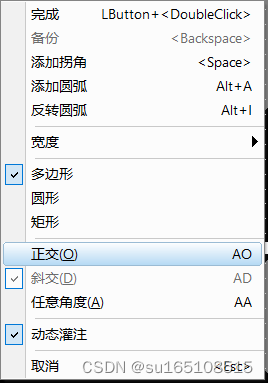

 右击，可以选择敷铜形状

双击完成后会跳出敷铜平面属性

选择网络

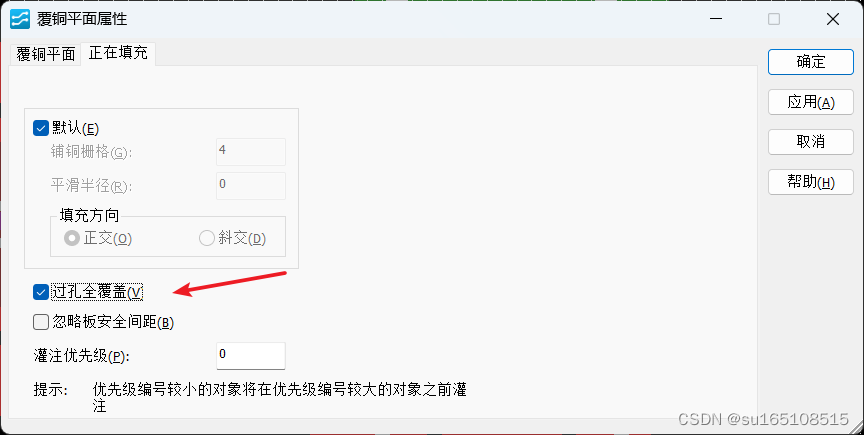

过孔全覆盖

点击应用就绘制完成了

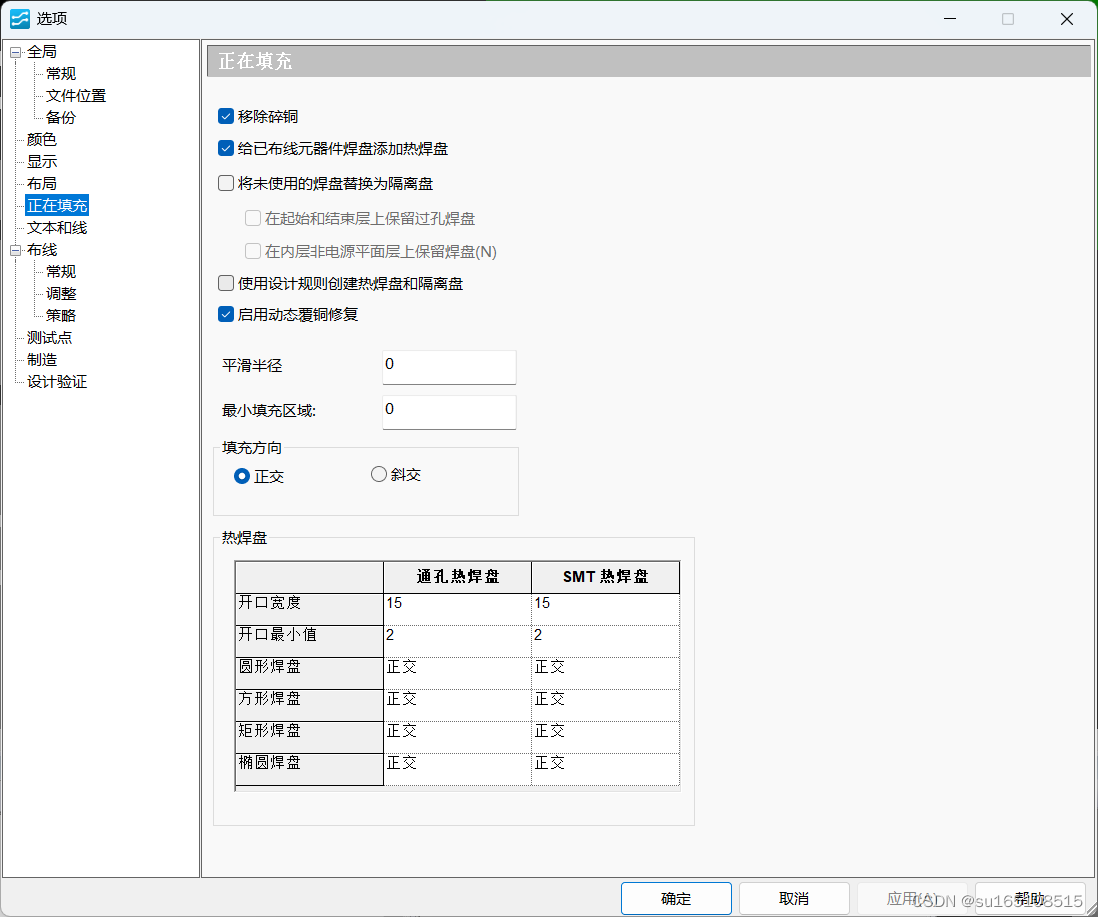

可以在选项中、正在填充，设置开口宽度

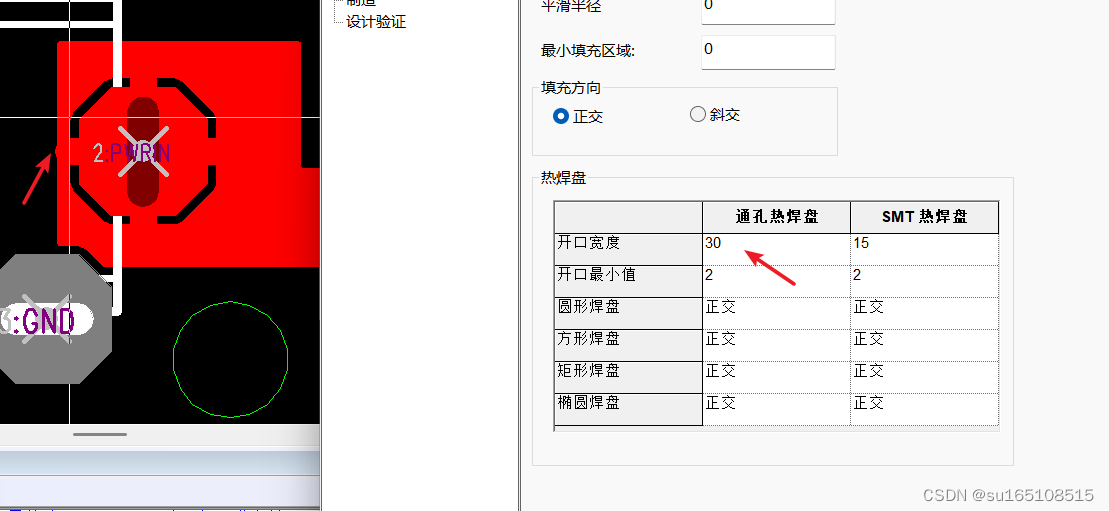

当修改了此次时，可以看见连接的地方变粗了

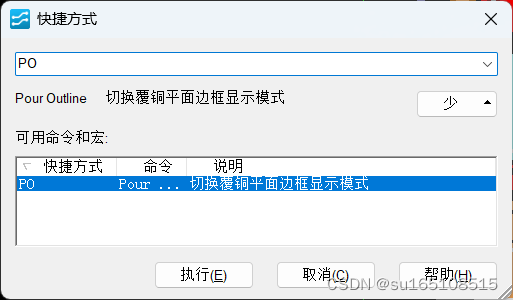

 这个时候敷铜是选中不了的，要输入快捷PO

 切换敷铜平面边框显示模式才可以操作敷铜

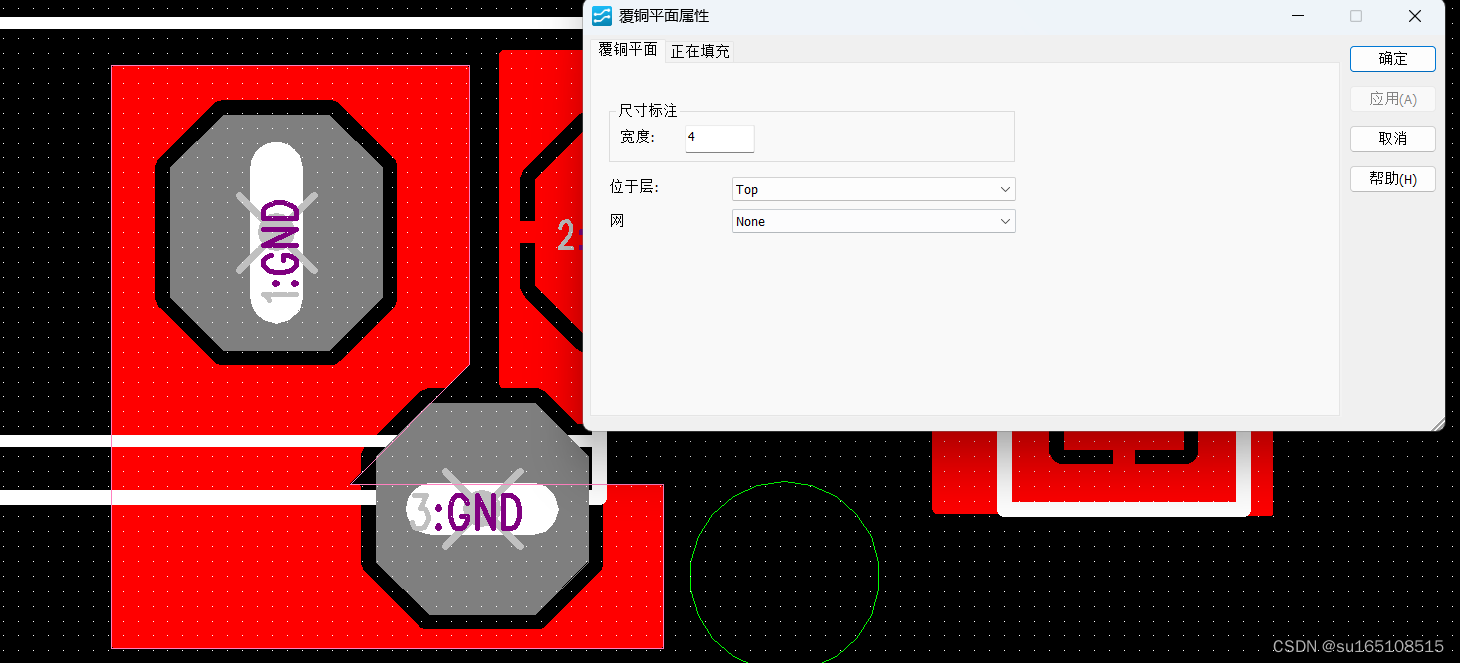

 快捷键ctrl+Q可以快速打开敷铜属性

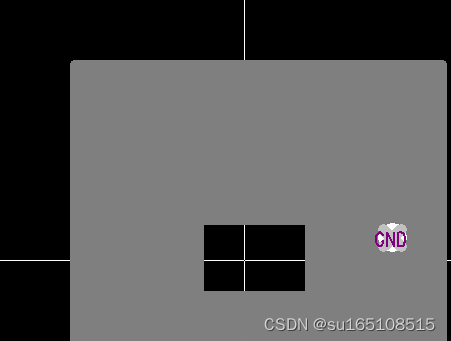

当需要修改铜皮的时候可以在敷铜区内再次敷铜不选择网络，就会出现该效果

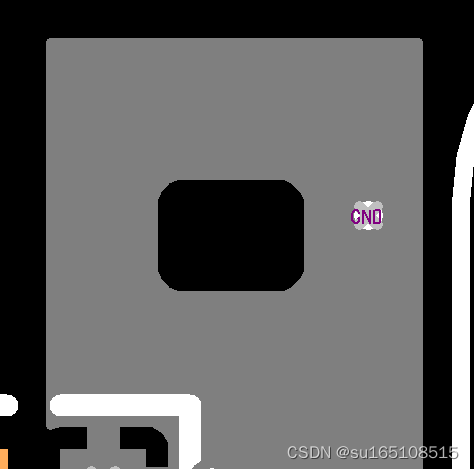

使用减去形状则会出现该效果
