PADS 铺铜

一、画板框

1.PADS走线之前画板框-选择2D线-画板框的形状和大小，成封闭区间属性设置为板框（或者直接导入画好的dxf文件，导入后再设置成板框）

二、敷铜

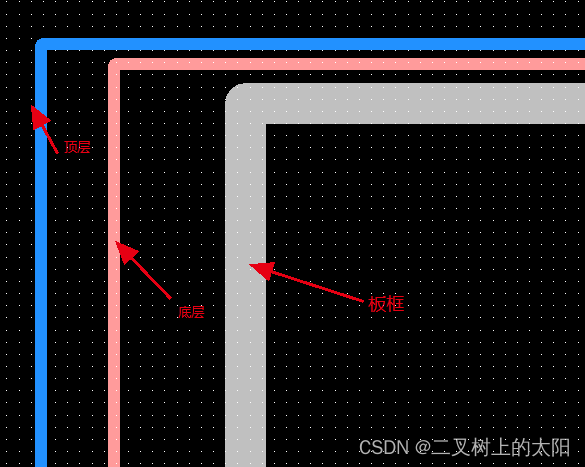

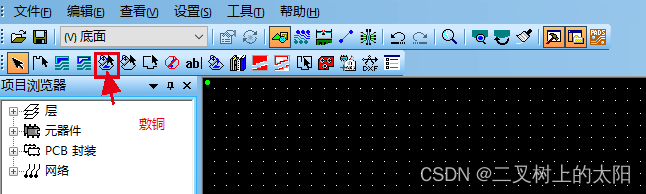

1.画敷铜线，底层和顶层分别画矩形，一定要比板框大，其他随意

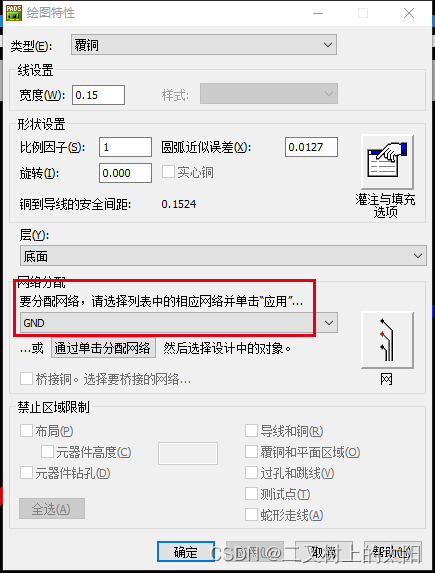

2.敷铜的网络属性-一般设置为地，这样敷铜才是地铜

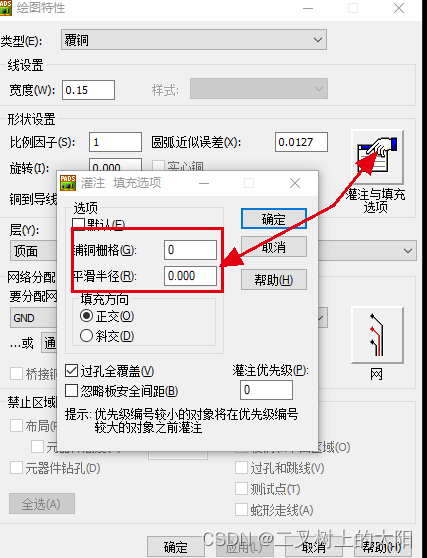

3.铺实铜-将栅格设为0

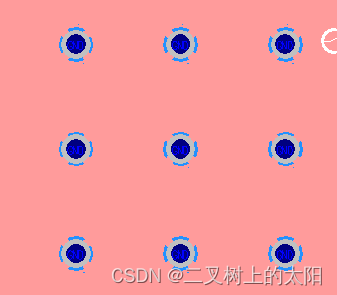

取消过孔全覆盖，出来的孔是十字形

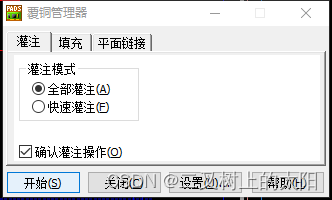

4.铺铜：工具-敷铜管理器-灌注-填充

5.设置地孔：

1.工具-选项-过孔样式

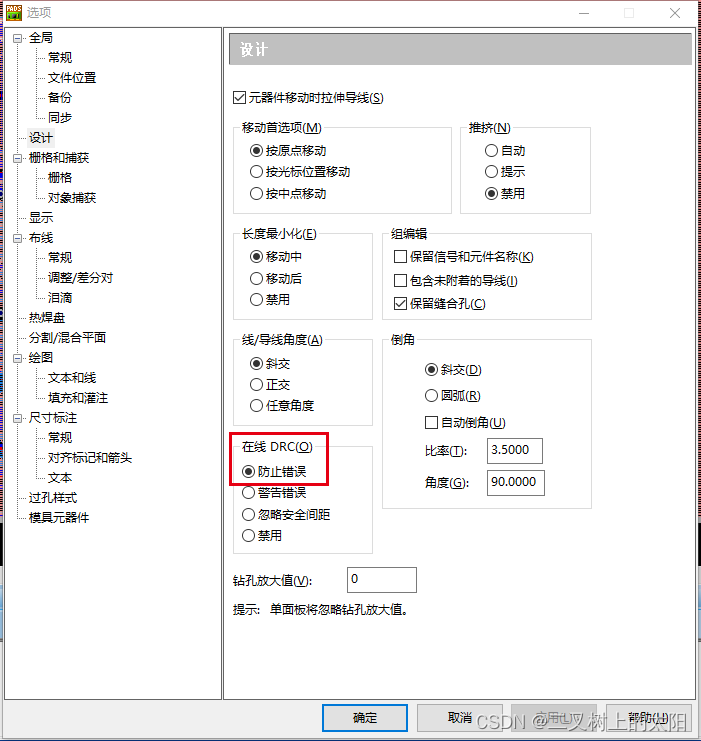

2.在线DRC-防止错误：防止批量地孔后出现错误

3.右键-选择形状，选中敷铜边缘-右键-敷铜区域内过孔阵列
