PADS VX2.8 Router中动态修铜的设置方法

最新推荐文章于 2024-08-13 10:07:40 发布
最新推荐文章于 2024-08-13 10:07:40 发布
阅读量2.1k 收藏 8
点赞数
分类专栏： PADS 设计方法 文章标签： 硬件工程 pcb工艺
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/zbpcb/article/details/120194755
版权
本文介绍了在PADS VX2.8中动态修铜的设置步骤，通过打开布局界面的工具选项，启用动态覆铜修复功能，然后在Router界面进行修铜操作，以解决PCB设计中的碎铜问题。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

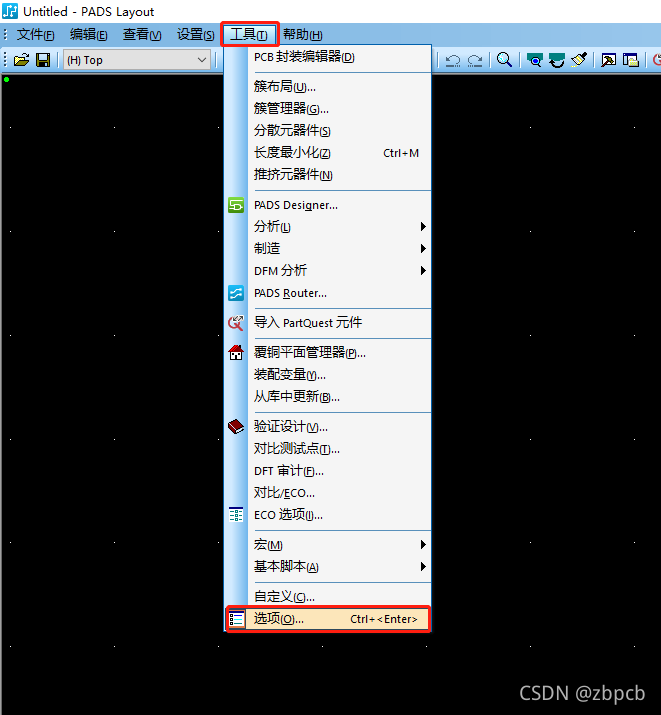

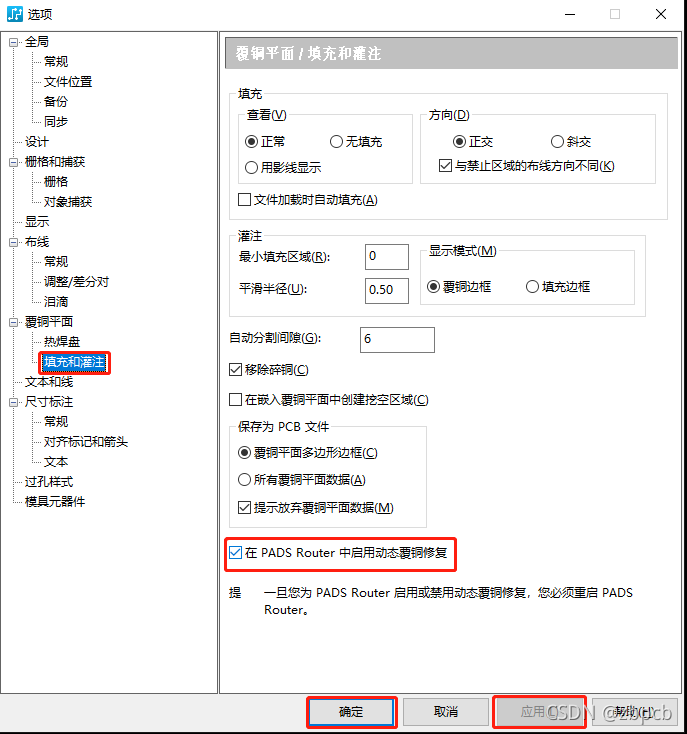

在PCB设计过程中，对PCB进行覆铜处理后，可能会出现碎铜。之前有介绍过如何删除碎铜的文章，这次可以通过动态修铜的方法可以灵活进行修铜处理。打开PADS layout界面，点击“工具”→“选项”（快捷方式“Ctrl+Enter”），在弹出的“选项”窗口，选择“覆铜平面”下的“填充和灌注”界面，勾选√“在PADS Router中启用动态覆铜修复”选项，点击“应用”并“确定”即可。操作如下图所示：

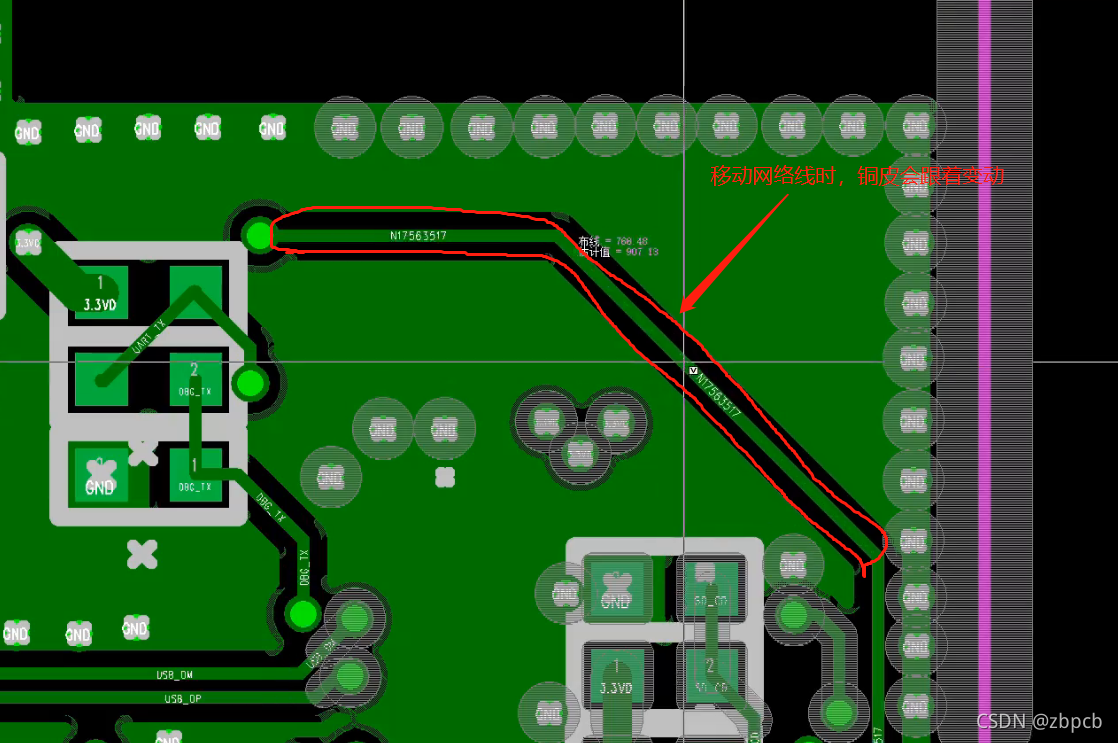

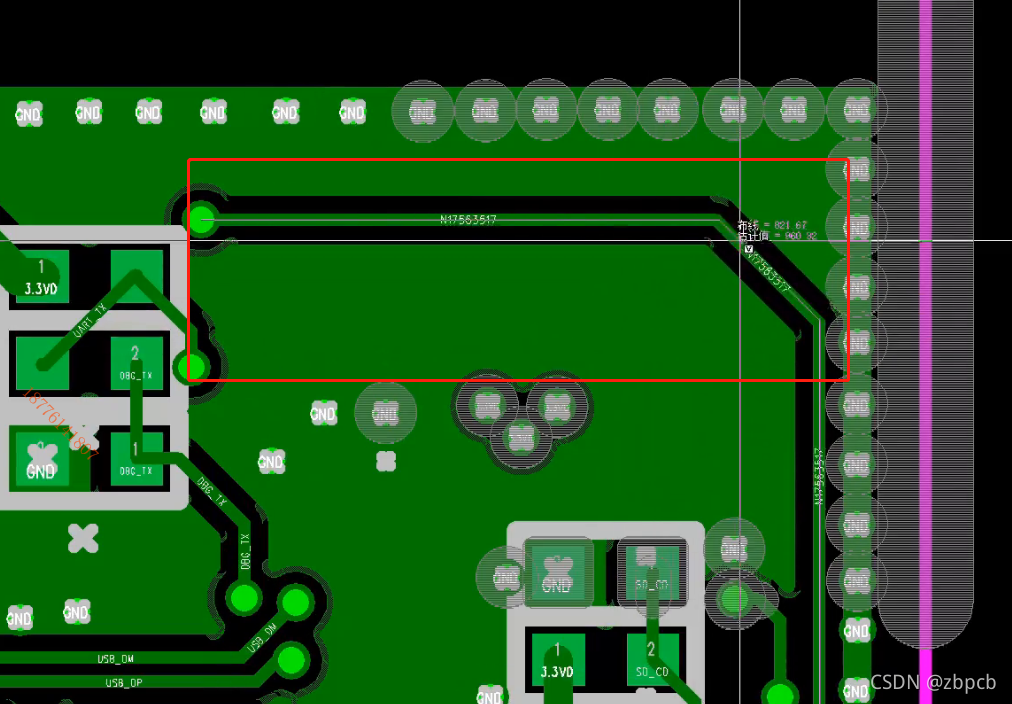

 在layout界面完成设置，进行覆铜处理后，需要切换到router界面才能进行动态修铜操作，layout界面无法使用。操作效果如下图所示：



以上便是PADS VX Router中动态修铜的设置方法
