光耦基础知识

1、光耦:光耦合器（optical coupler，英文缩写为OC）亦称光电隔离器或光电耦合器，简称光耦。

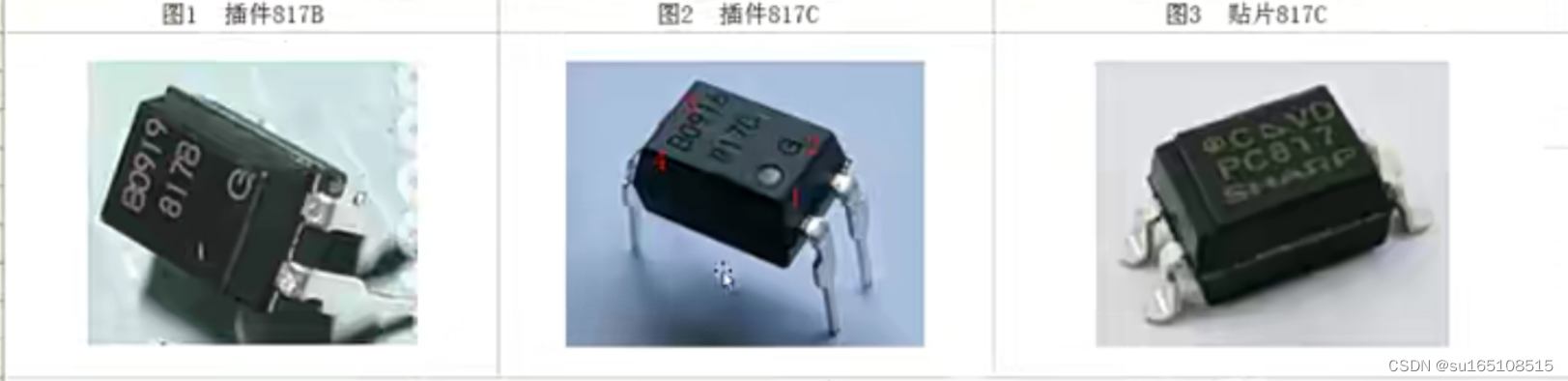

在电源当中，光耦和TL431一般都是一起出现的，它们组合一起的作用是用来控制初次级反馈环路的稳定，从而实现输出电压的稳定。有插件的，也有贴片的，常用的有817B,817C，它们是工作频率几十K到30OK开关电源中最常用的，如图1，图2，图3。
        光耦带点的一边为输入端，输入端是在电源的次级。打点靠近的那个脚为1脚。按逆时针方向数为1,2,3,4脚。如图2。不带点的一边为输出端，输出端是在电源的初级。
2、原理: 1、它是以光为媒介来传输电信号的器件，通常把发光器（红外线发光二极管LED）与受光器（光敏半导体三极管
封装在同一管壳内。

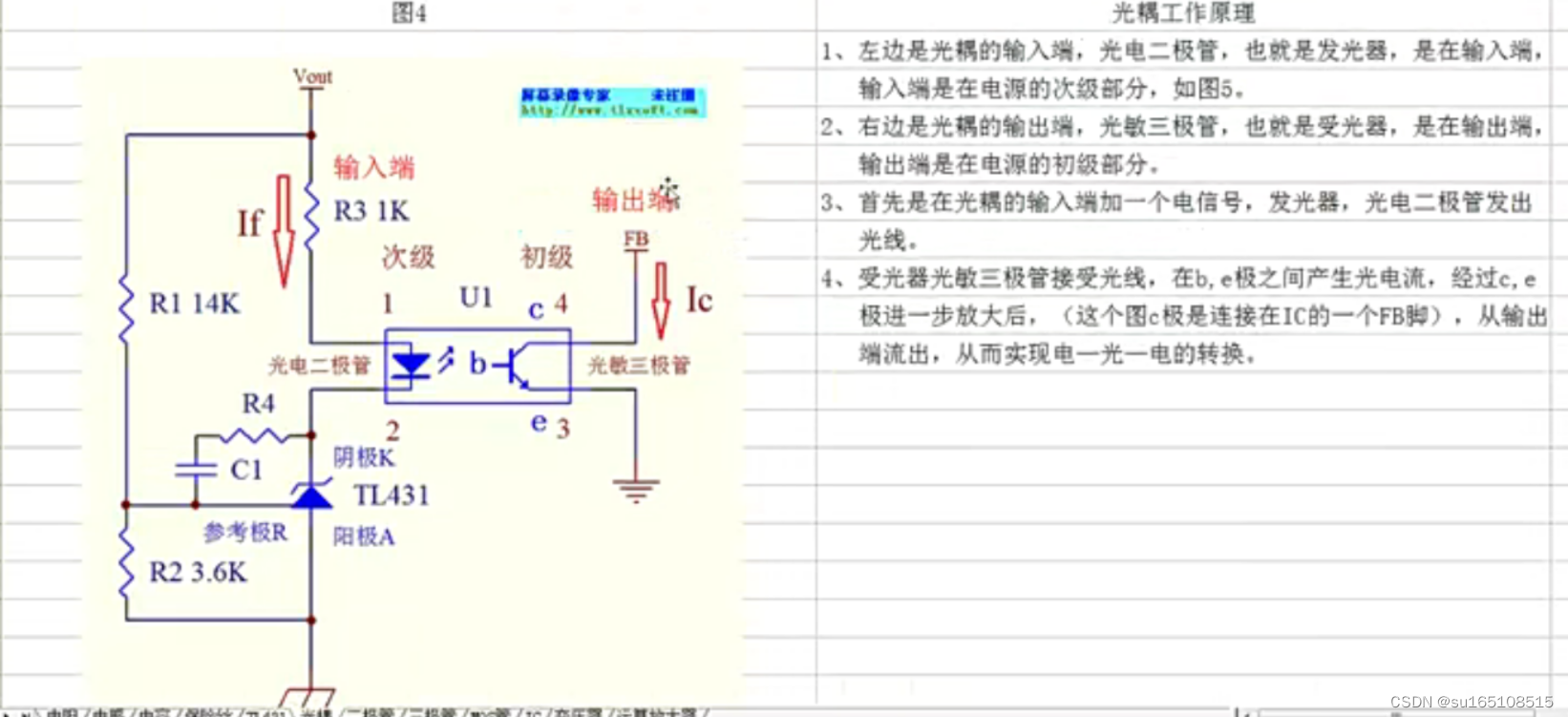

2、如图4，当输入端加电信号时发光器发出光线，受光器光敏三极管接受光线，在b, e极之间产生光电流，经过c, e极进一步放大后(这
个图c极是连接在IC的一个FB脚），从输出端流出，从而实现了“电一光一电”转换。
3、由于它具有体积小、寿命长、无触点，抗干扰能力强，输入输出之间绝缘，单向传输信号等优点，在数字电路上获得广泛的应用。

 光耦工作原理
1、左边是光耦的输入端，光电二极管，也就是发光器，是在输入端,输入端是在电源的次级部分，如图5。
2、右边是光耦的输出端，光敏三极管，也就是受光器，是在输出端,输出端是在电源的初级部分。
3、首先是在光耦的输入端加一个电信号，发光器，光电二极管发出光线。
4、受光器光敏三极管接受光线，在b,e极之间产生光电流，经过c, e极进一步放大后，（这个图c极是连接在IC的一个FB脚)，从输出端流出，从而实现电—光—电的转换。

  电路应用

 3、开关电源的光耦主要是起初次级隔离、提供反馈信号作用。

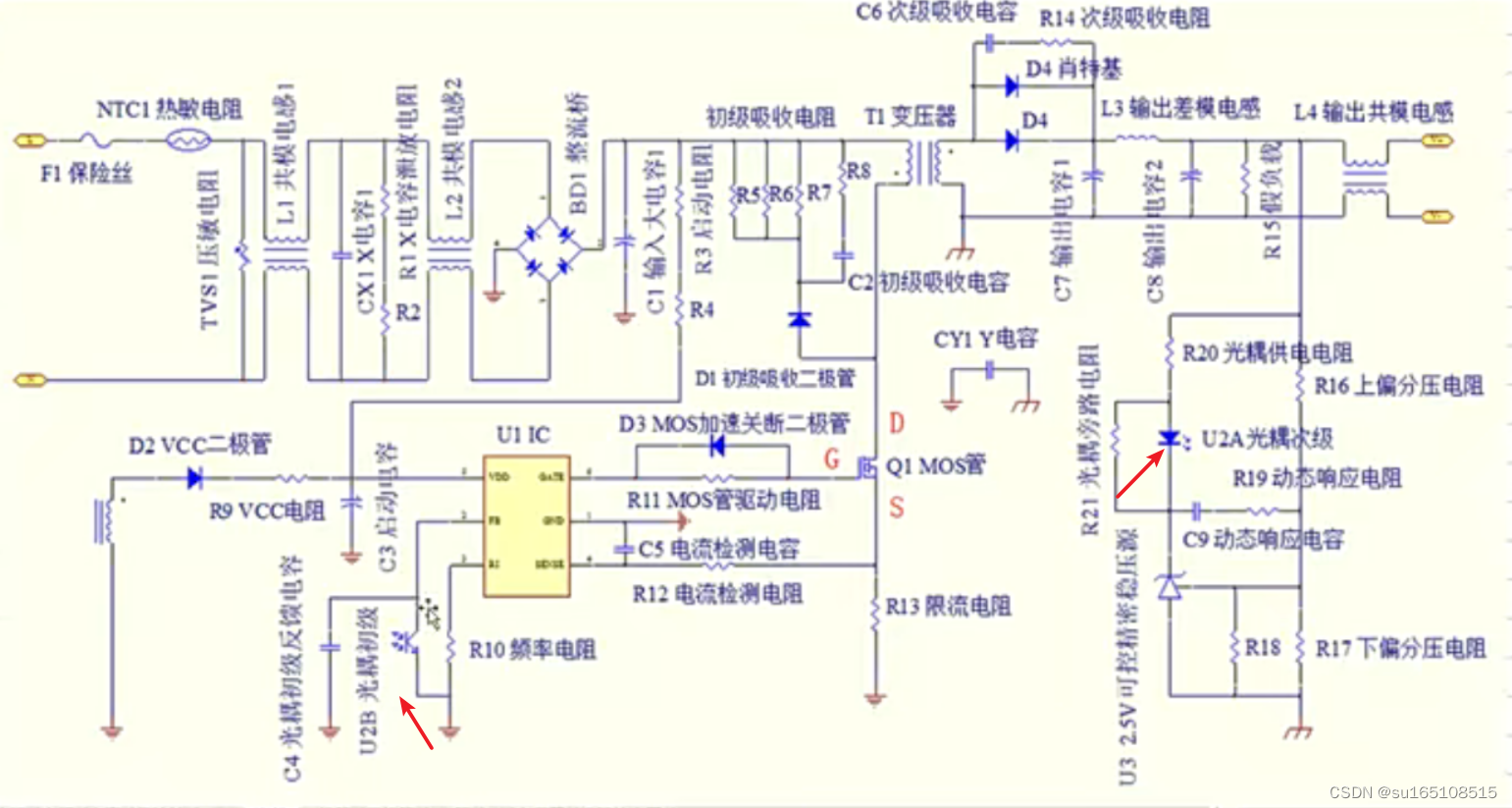

        初次级隔离:如图8，光耦跨接在初次级两边.
                        光耦带縻点的一边，为光耦的输入端，在电源的次级端。

                        光耦不带原点的一边，为光耦的输出端，在电源的初级端。

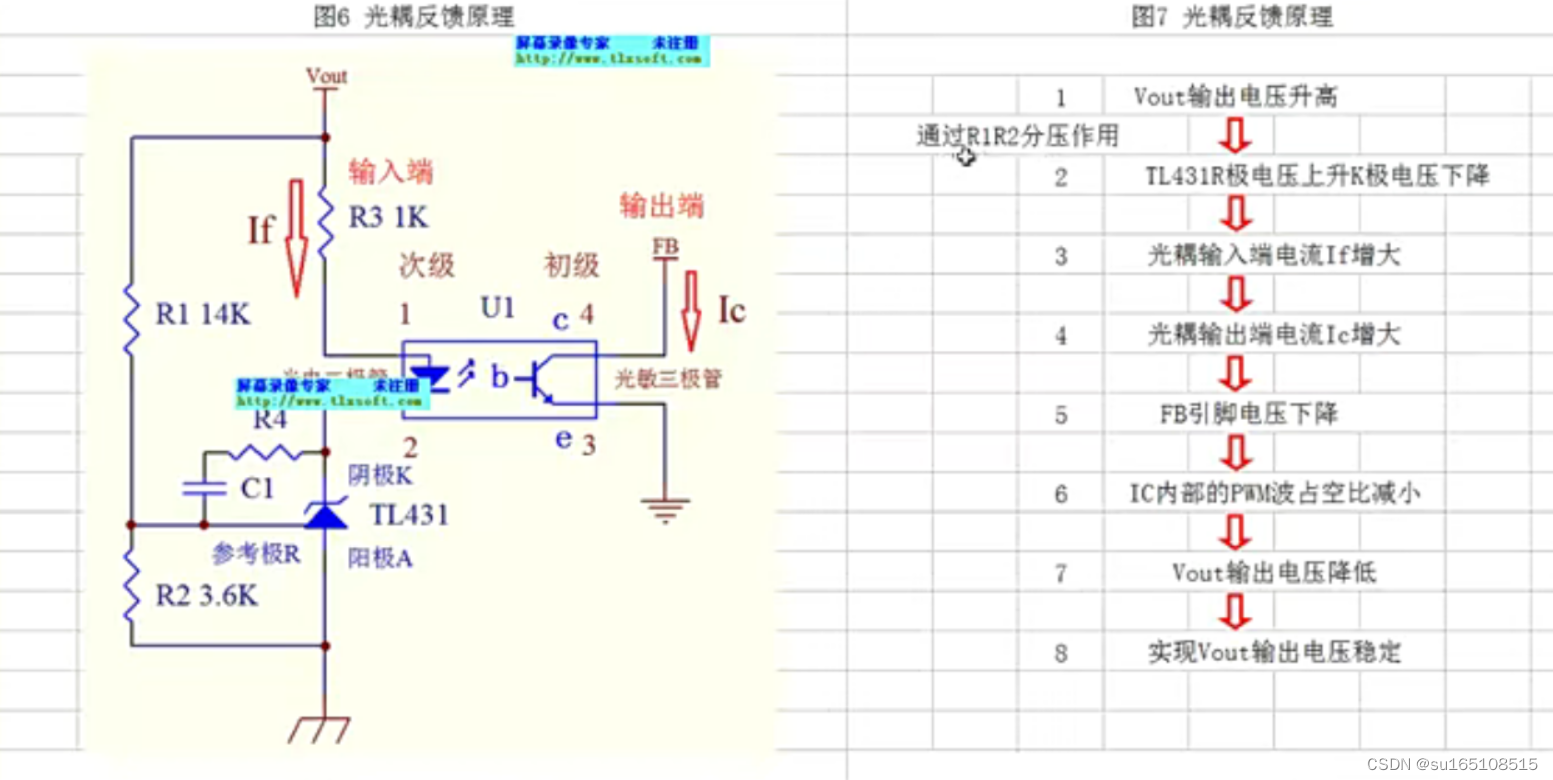

反馈工作原理:如图6，图7当输出电压Vout升高时，TL431的参考极R脚(相当于电压误差放大器的正向输入端)通过分压电阻R1、R2分压后电压上升，阴极K脚(相当于电压误差大器的输出脚)电压下降，光耦输入端电流If增大，所以光耦的输出端输出电流Tc也会增大，FB引脚电压下降.IC内部的PW波占空比减小，输出电压减小;反之，当输出电压降低时，调节过程相反.
