UG导出CAD图纸的方法

已于 2022-03-13 12:28:49 修改
阅读量8.5k 收藏 1
点赞数 2
分类专栏： 科研 文章标签： CAD UG 导出图纸
于 2022-03-13 11:46:14 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/subtitle_/article/details/123456793
版权

参考这篇文章

ug导出cad图纸步骤

友情提示

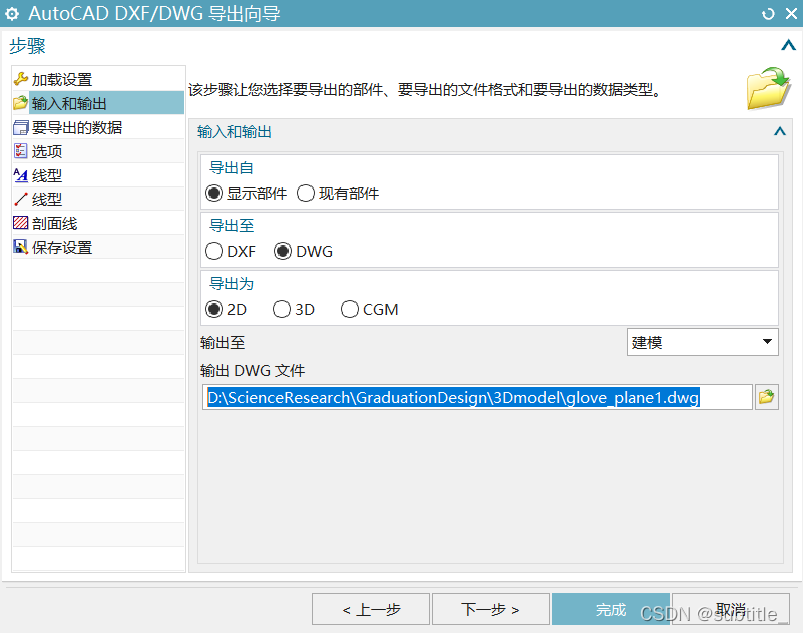

1.第8步按照文章写的选择导出自显示部件，导出选择2D。

在这里插入图片描述

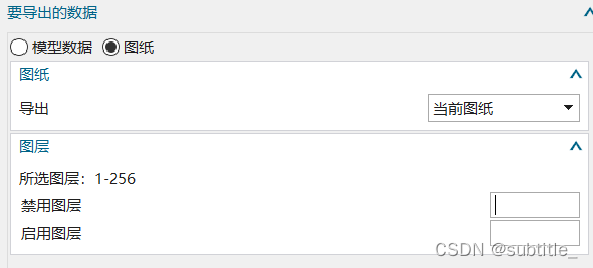

2.以及导出数据选择图纸，并且导出的是当前图纸。

在这里插入图片描述
我按这样的步骤成功导出了！希望能帮到大家！
