Labview移位寄存器理解（例子说明）

引言

Labview的while循环里面有移位寄存器，看了很多例子才搞懂，把自己的理解简单记录一下。

还是用例子来说明比较好，下面文字摘自博客[1]

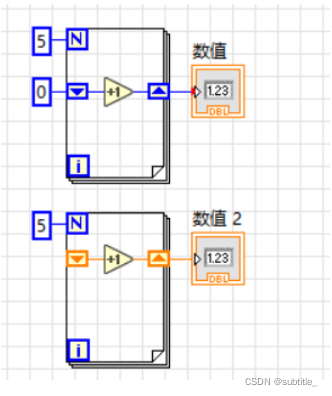

• 如下图，上面循环对移位寄存器进行过初始化，下面的循环未对寄存器进行初始化。运行第一次结果都为5。但是第二次运行后上面的数值依然为5，下面的结果为10。这是因为第二个循环没有对移位寄存器进行初始化，所以运行结果会从上次运行的结果5开始继续往下运行，所以运行完结果变为10。
• 在没有关闭VI前，未初始化的移位寄存器会保留上一次的循环值。


但是最初看到他的描述感觉有点懵，主要不理解的地方有两个：

• 移位寄存器的值和N、i有关系嘛？
• 第一次第二次是循环到i=1和i=2的时候嘛？

我的答案：

• 没有直接关系，不会等于N，也不会等关于ｉ，但是和循环次数N有一定关系，可以理解是存在其他地方的一个数，具体多少要看内部的程序是什么样的
• 不是，指的是第一次和第二次运行程序，对应的是按下面这个按钮：


什么意思听我后面的讲解。

解释

首先我们知道循环次数是N为5，那么添加了移位寄存器以后循环5次加1（看上面的程序），所以每次循环结束以后移位寄存器的数就加5。

上面的图初始化了移位寄存器为0，第一次运行循环时0加5等于5，第二次循环时以为寄存器又被初始化为0，所以第二次运行循环时还是0加5等于5，这样每次运行输出的显示的数都是5.

下面的图没有对移位寄存器进行初始化，第一次运行默认初值是0,0加5输出显示的数是5，第二次由于没有初始化，保留了上一次移位寄存器的数5，所以第二次运行循环时5+5等于10，如果一直运行循环程序，也会一直累加，所以这就是说为什么和循环次数有关。

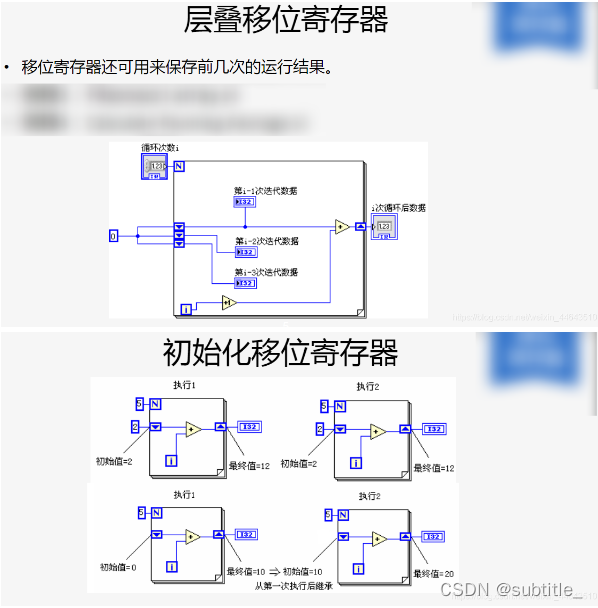

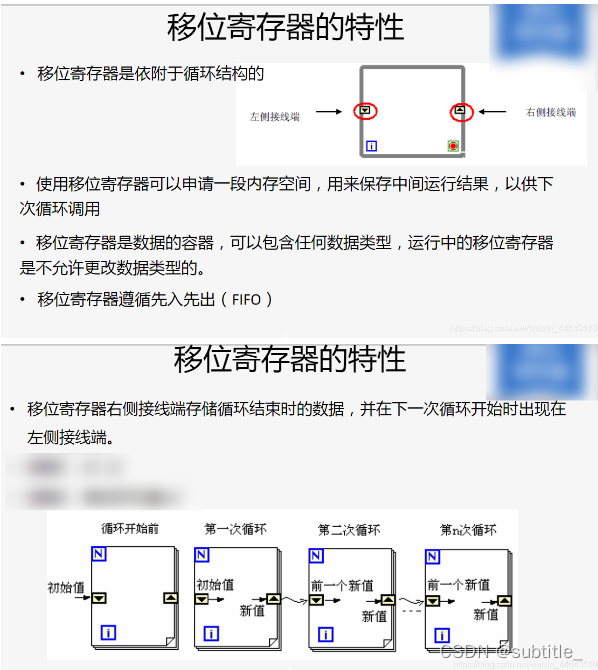

另外，这个博主写的也很好[2]，图片很直观，可以进一步加深理解。

参考资料

1.小白自学习Labview笔记（三）-------循环结构
2.LabVIEW循环结构之移位寄存器
