本文介绍了Labview中三种重要的图表类型：波形图表、波形图和XY图。波形图表适合实时显示数据，有缓冲区可保存历史数据；波形图适用于展示数组形式的历史数据；XY图则用于需要精确坐标位置的场景。通过参考提供的视频教程和链接，可以深入理解这三种图表的使用和区别。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

看了B站up主的一个视频，介绍Labview里面常用的三种图表介绍得很好：分别是波形图表、波形图和XY图。链接贴在这里，虽然视频没有声音，但是字幕讲的还是比较清楚的哈。结合up主的程序可以学习一下。

视频的链接如下：

labview波形图、波形图表、XY图的区别、以及波形图的相关工具使用

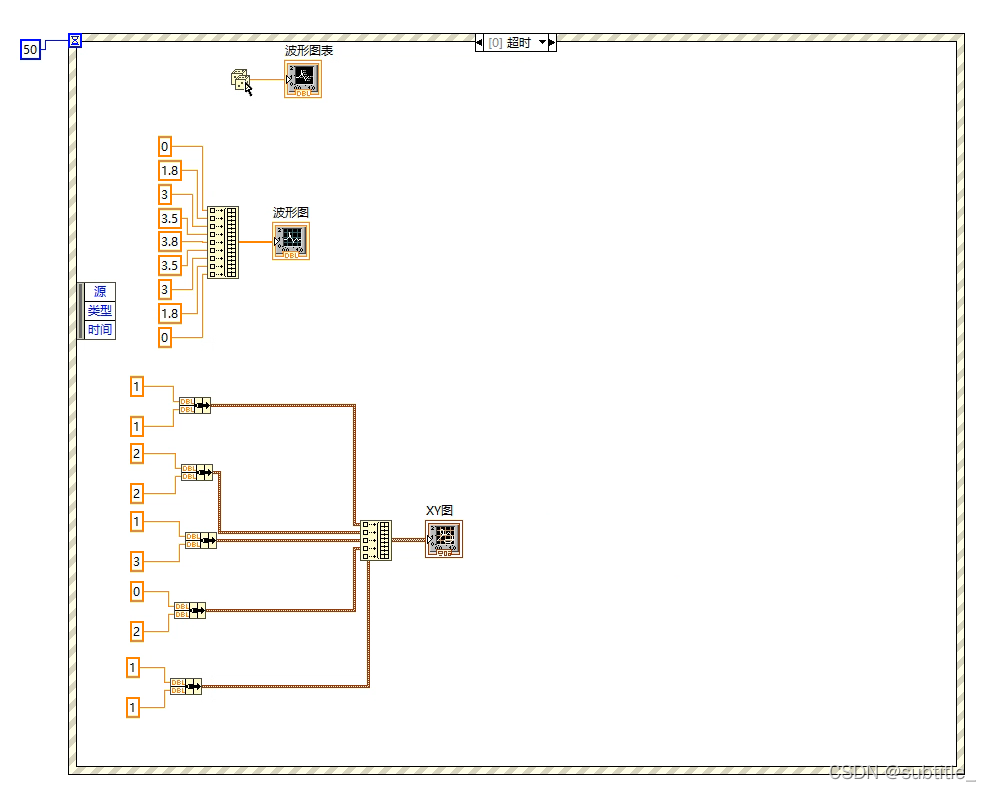

在这里插入图片描述

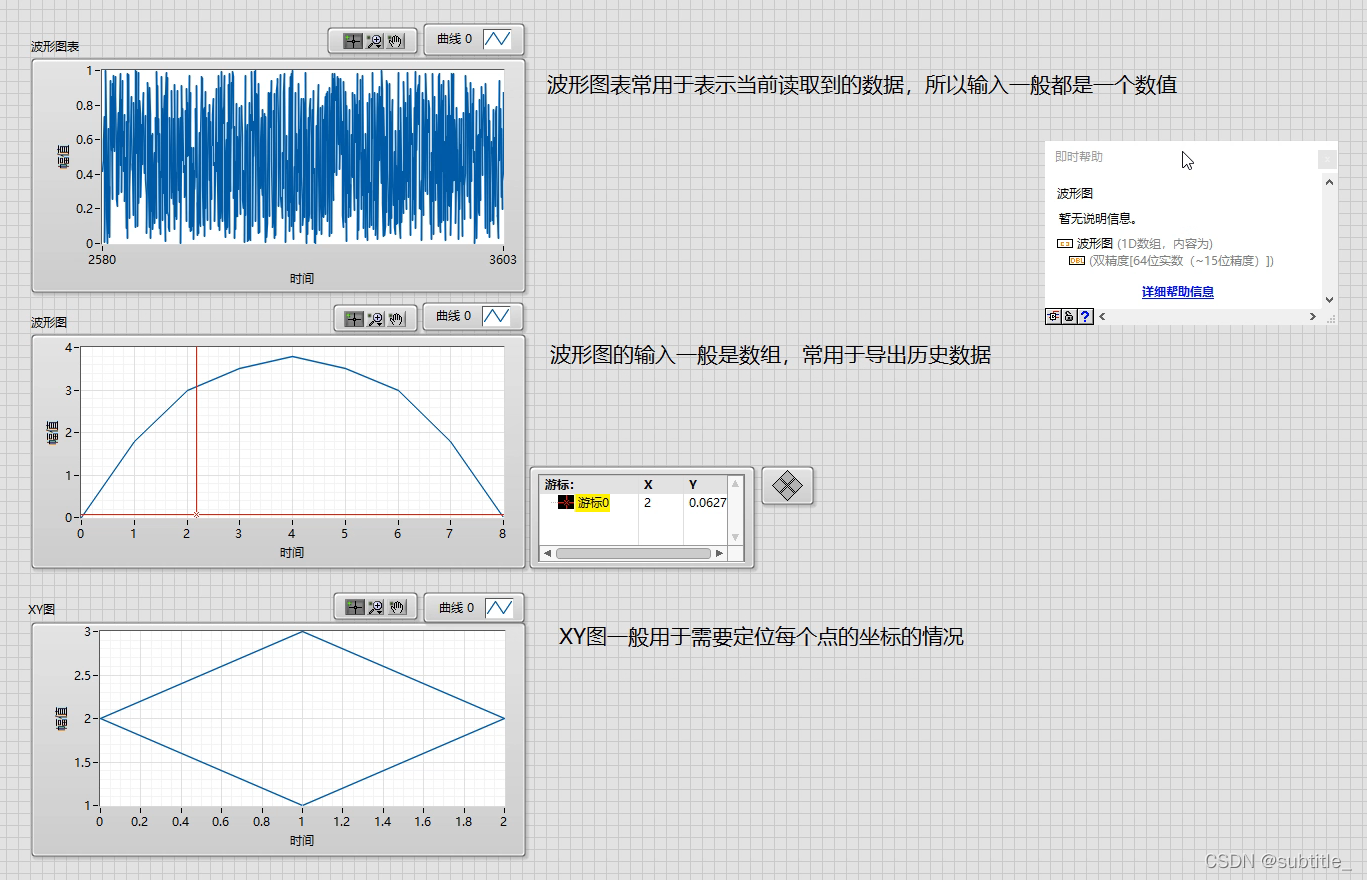

在这里插入图片描述

  • 波形图表常用于表示当前读取到得数据，所以输入一般是一个数值。由于特有的缓冲区，可以设置历史长度保存相对长的数据。数据也能动态显示。

  • 波形图输入一般是数组，常用于导出历史数据。

  • XY图一般用于需要定位每个点的坐标的位置。需要用到捆绑

其他参考资料

1.labview初级08—波形图、波形图表、XY图
2.《LabVIEW数据采集》视频教程第47集:图形与图表
3.《LabVIEW数据采集》视频教程第48集:波形图
4.《LabVIEW数据采集》视频教程第49集:波形图表
5.《LabVIEW数据采集》视频教程第50集:XY图

26.Labview波形图、XY图、强度图使用精讲
关注我，更多技术问题欢迎私聊~
