matlab图片参数设置及导出(符合论文要求)

1. 图片的设置

我用matlab出图一般设置几个文件设置参数，放在Visulization文件夹。

以三维图为例

axes_setting.m

set(gca,                ...
    'Xlim',        [-0.5,0.5],...
    'Ylim',       [-0.5,0.5],...
    'Zlim',       [0,1],...
    'DataAspectRatio', [1,1,1]);

set(gca,                ...
    'Box',        'on',...
    'BoxStyle',      'back');
set(gca,                ...
    'XTickLabelRotation', 0,...
    'YTickLabelRotation', 0,...
    'ZTickLabelRotation', 0);
set(gca,                ...
    'View',        [65,30]);

set(gca,                ...
    'LineWidth',       1);
% font
set(gca,                ...
    'FontWeight',       'bold');

set(gca,                ...
    'XTick',            [-0.5 -0.25 0 0.25 0.5],...
    'YTick',            [-0.5 -0.25 0 0.25 0.5],...
    'ZTick',            [0 0.25 0.5 0.75 1]);

fig_setting.m

set(gcf,'Color','#ffffff');

label_setting.m

hXLabel=get(gca,'XLabel')
hYLabel=get(gca,'YLabel');
hZLabel=get(gca,'ZLabel');

set(hXLabel,        ...
    'String',      'X(m)',...
    'FontSize', 12);

set(hYLabel,        ...
    'String',      'Y(m)',...
    'FontSize', 12);

set(hZLabel,        ...
    'String',      'Z(m)',...
    'FontSize', 12);

line_setting.m

set(hfig,                ...
    'LineStyle',    '-',...
    'Color',        '#D9541A',...
    'LineWidth',    2);

title_setting.m

htitle=title('螺旋线');

set(htitle,        ...
    'FontWeight', 'bold',...
    'FontSize', 12);

2. 测试代码展示

代码量很少。

figure;
fig_setting
t=0:0.1:10;
x=0.5*cos(pi*t);
y=0.5*sin(pi*t);
z=0.1*t;
hfig=plot3(x',y',z');
line_setting;
axes_setting;
label_setting;

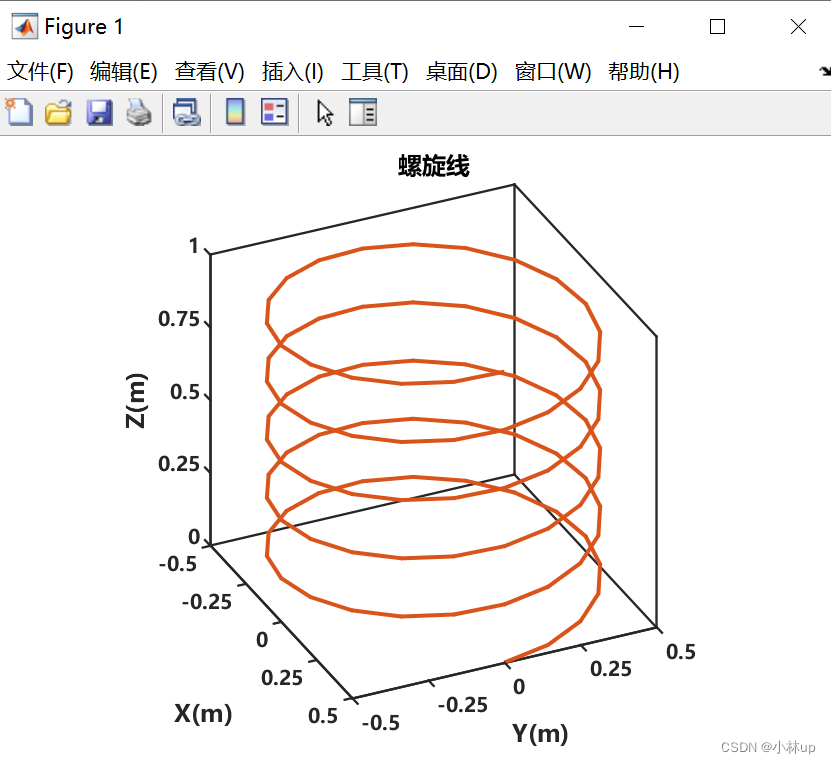

title_setting

就很规整

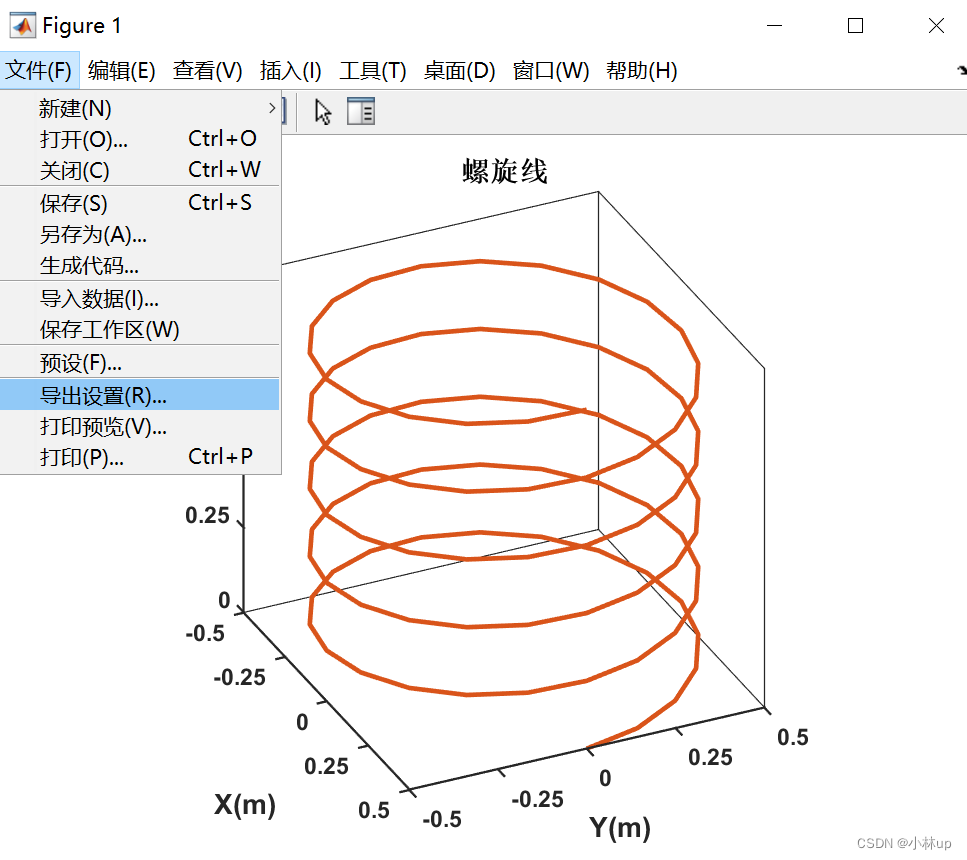

导出设置

一般导入IEEE论文单栏3.5英寸，双栏7英寸。参考这个文章IEEE排版图片总结

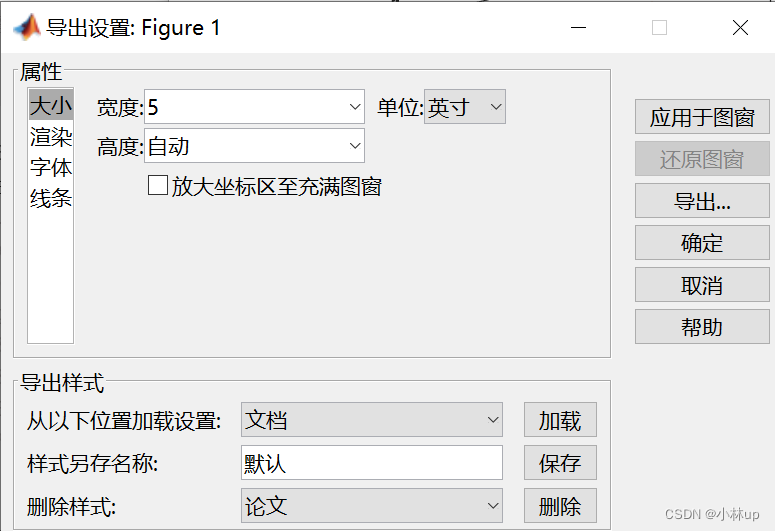

我导出设置如下（宽度可以大一点，字不会那么挤，在论文可以缩放，比如我用LaTex,可以设置图的宽度等于\linewidth——使用LaTec导入图片参考我的这篇文章LaTex使用技巧14：插入eps图片）

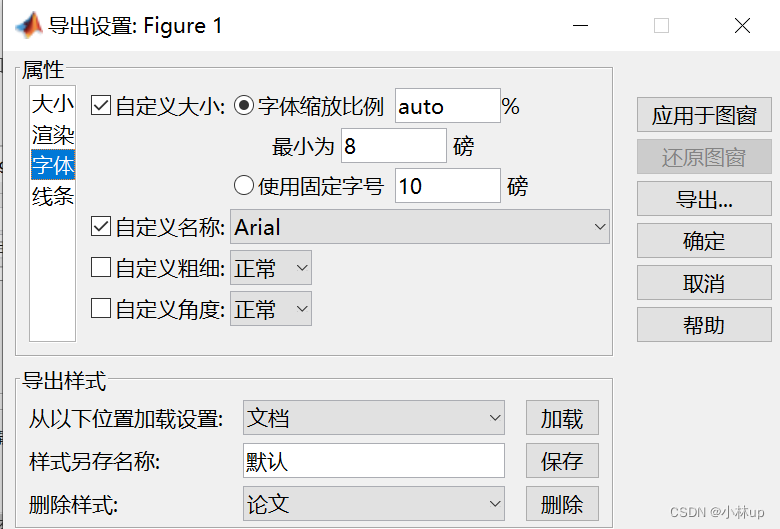

没有中文字体就设置为Arial，有中文字体就设置成微软雅黑。

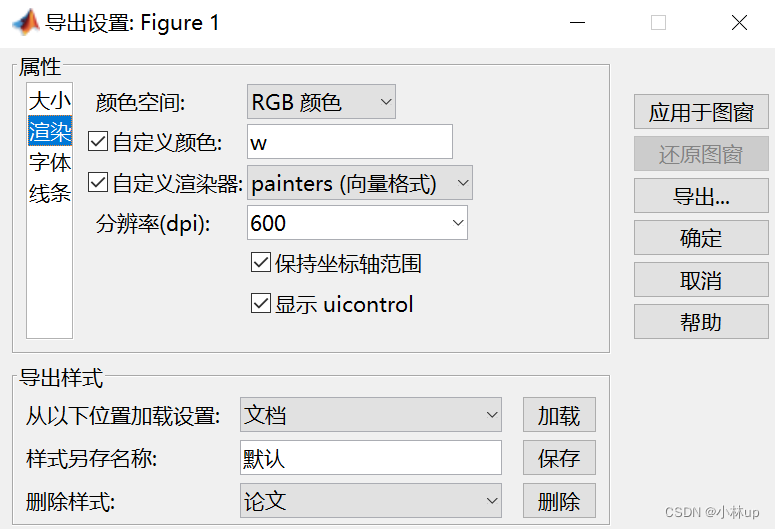

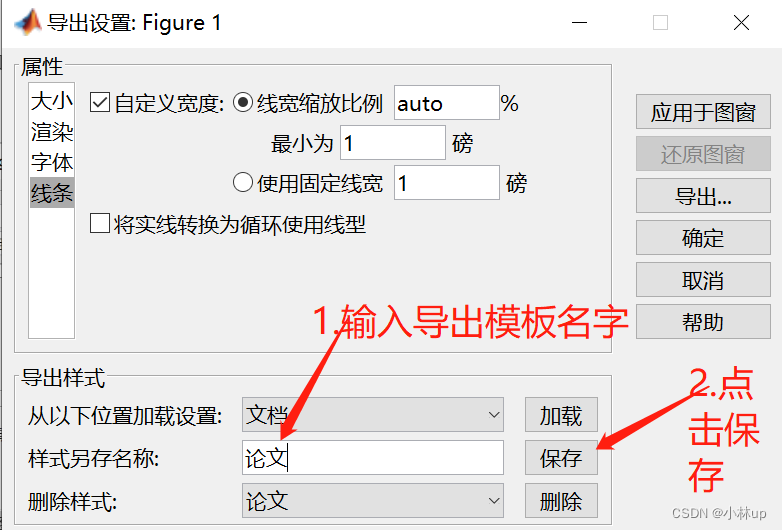

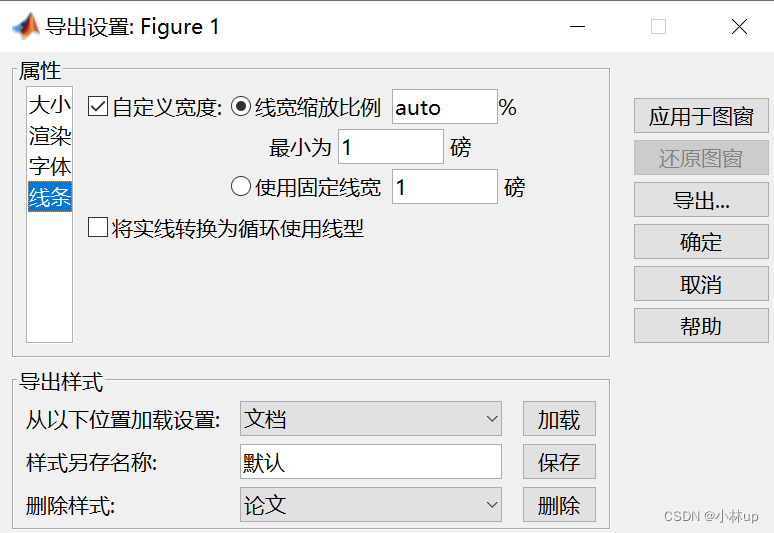

可以保存设置，下次继续使用，非常方便，比如我设置名字为论文，点击保存。

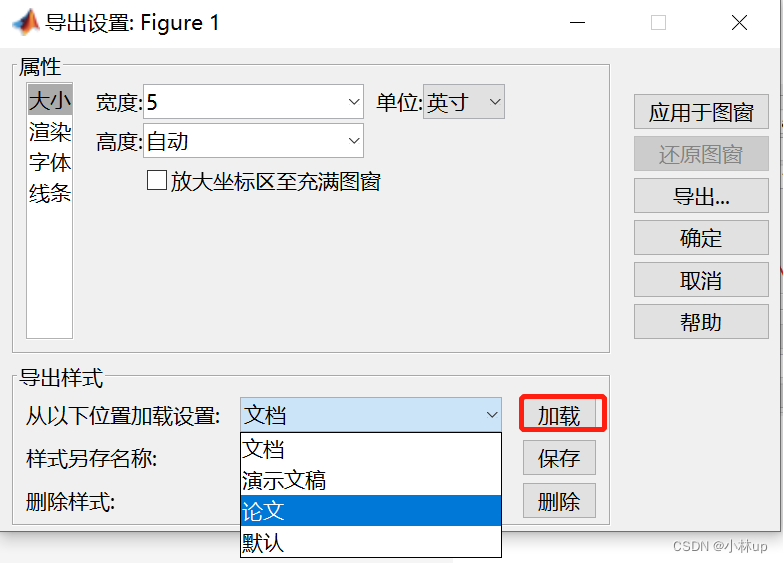

下次使用可以直接在这里加载：

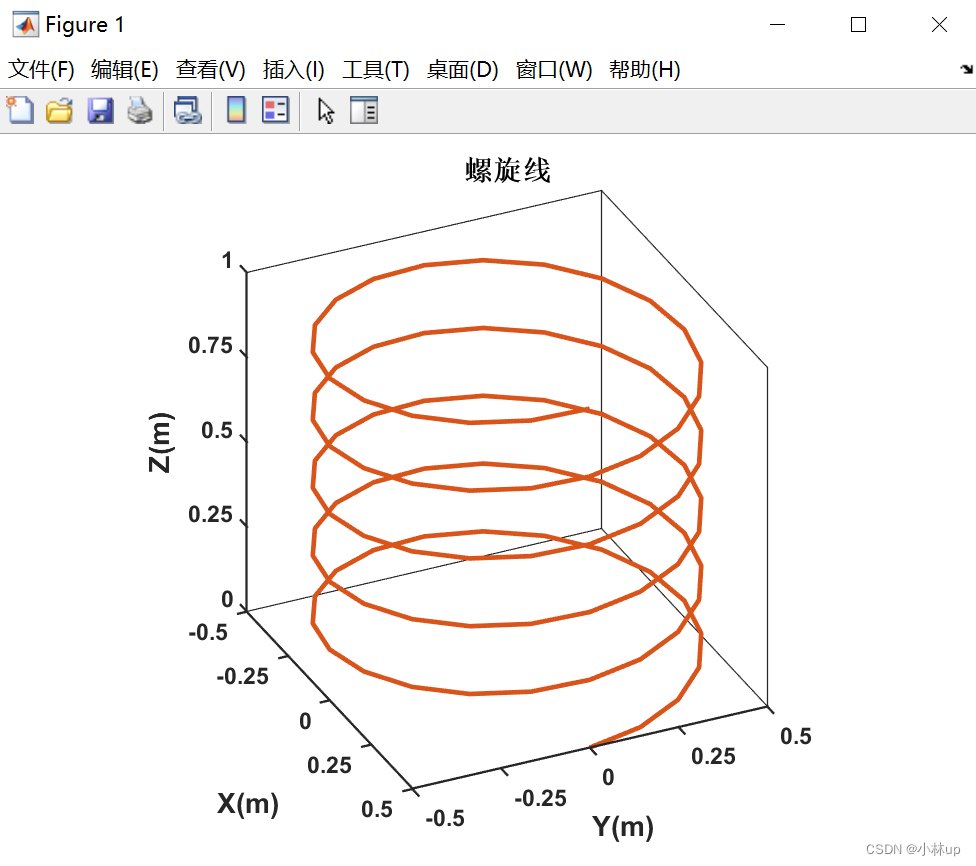

我们可以先应用于图窗预览一下，再做调整

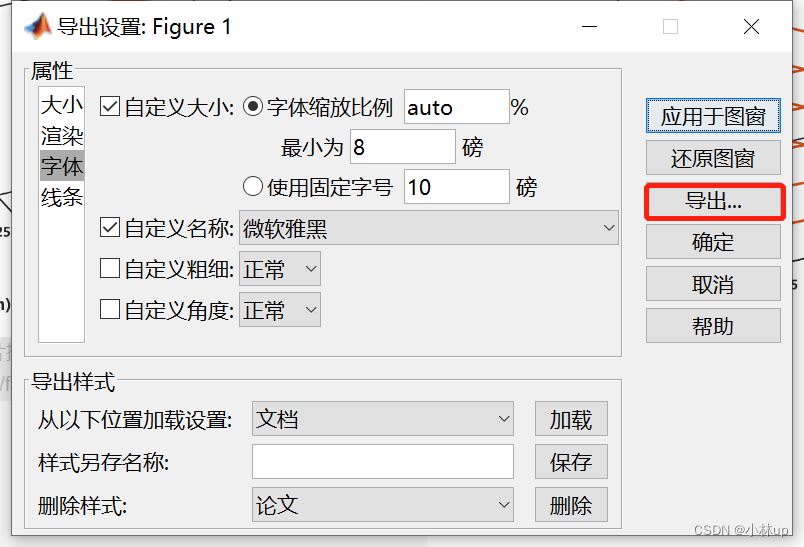

点击导出，保存为想要的格式就可以啦！

我一般导出eps或者tiff格式，矢量图放在论文比较清楚，希望能够帮助大家。
