本文介绍使用VerilogHDL语言实现74ls138译码器的过程。74ls138具有3个地址端和8个输出端，通过3个选通端控制其工作状态。文章提供了详细的Verilog代码及仿真结果。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

可算是放寒假了。。。泪目！

简报

众所周知，74ls138是一种应用广泛的电子元器件。其本体共有3+3+8+1+1=16根引脚，其中，电源与接地口我们直接忽略掉吧（毕竟这兄弟俩也没什么大用处。。。也许吧）。因此，本篇文章将利用Verilog HDL对 74ls138 16个接口中的14个接口功能进行实现。

引脚

74ls138逻辑符号中的14个引脚及其功能如下：

地址端：共3个，按高低顺序组成二进制代码，通过数字的先后顺序对应8个数据输出端，为主要实现功能的端口之一。
输出端：为主要实现功能的端口之一，共8个，根据地址段输入的信息，不同的输出端将会作出相应反应（比如电平由高转低）注意：74ls138的8个输出端输出的为最小项的反，即默认状态下输出均为1。
选通端：共3个，为原件功能的开关。当且仅当一个选通端为高电平，其余两个选通端为低电平时，允许原件进行正常工作。

代码

根据上述内容，我们可以很容易地在Vivado上面利用Verilog HDL语言实现74ls138的功能。废话不多说，我们直接上代码。

module x74x138(
g1,g2,g3,a,y
);                                   //定义模块
input           g1,g2,g3;
input     [2:0] a;
output    [7:0] y;                   //声明输入输出量 这一步不能放到定义模块中去
reg       [7:0] y=0;                 //作为变量要声明为reg

    always @ *
    	begin

        	if(g1 && ~g2 && ~g3)                 //选通端

            	case(a)
            		7:y= 8'b01111111;
           			6:y= 8'b10111111;
            		5:y= 8'b11011111;
            		4:y= 8'b11101111;
            		3:y= 8'b11110111;
            		2:y= 8'b11111011;
            		1:y= 8'b11111101;
            		0:y= 8'b11111110;
            		default: y= 8'b11111111;
            	endcase
        	else
            	y= 8'b11111111;
    end
endmodule

以上为74ls138的Verilog HDL代码。我用的FPGA设计套件是Vivado，下面是对应的仿真文件。

module SIM;
    reg        g1;
    reg        g2;
    reg        g3;
    reg  [2:0] a;
    wire [7:0] y;

    x74x138 u1(g1,g2,g3,a,y);
    	initial begin
       		g1=0;
       		g2=0;
        	g3=0;
        	a=0;
        	#100;
        	g1=1;
        	g2=0;
        	g3=0;
    	end
    	always #100 a=a+1;
endmodule

在仿真文件里，我们先令选通端均为低电平，在100ns后，改变电平状态，启动原件，并在每100ns将a的数值+1，以便验证功能。

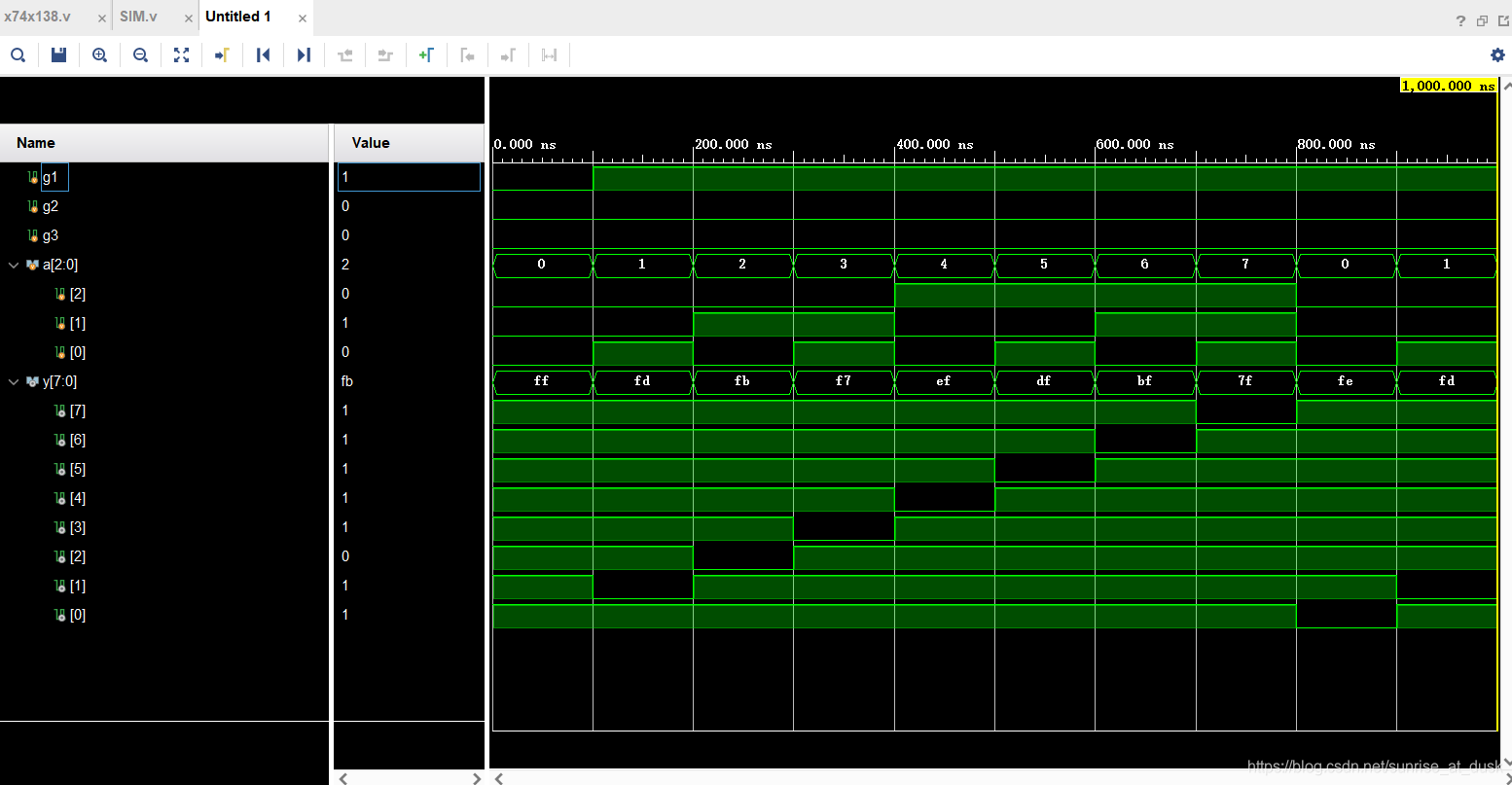

仿真效果

在这里插入图片描述

仿真显示当选通端不符合规定时,原件并不会实现功能。在选通端符合规定后，根据地址段对应的数字的变化，输出端相应位置的电平会由高转低，符合我们的预期。

小结

讲真的，我自己都感觉这个东西写上去有点简单，不会有多少人会看。但是，我还是要把它认真的写出来，毕竟，这是我设计的第一个硬件，懂的都懂（刚学的时候这些东西都是能让我抓狂的。。。），所以将他们写出来。一来便于对硬件的理解，二来帮助刚刚接触到Verilog HDL的同仁更好的对代码和仿真文件进行一定的理解。就这样吧。这几天要是有时间我会把我初期写的一些代码发出来，正好当做我博客的头几篇文章（别说，还真合适）。各位，拜拜喽！
