前言

通过使用CST的宏Macro，可以非常高效地实现一些常用的操作。所谓术业有专攻，对于大型公司而言，并不需要所有的研发工程师都要精通仿真软件。因此，如何让不太擅长仿真的工程师更方便地用上仿真，也是宏Macro存在的意义，它是实现自动化的基础。
在这里插入图片描述

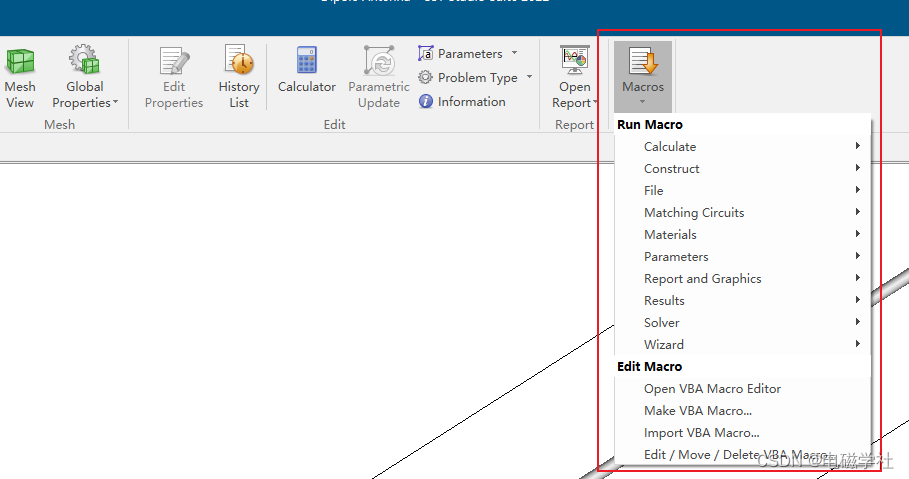

1. 使用CST自带的宏命令：Home > Macros

通过使用CST的宏指令Macro，可以非常方便而高效地实现一些常用的功能。可以对Calculate、Construct、Materials等进行设置，快速帮助我们进行建模、后处理等。
在这里插入图片描述
在这里插入图片描述

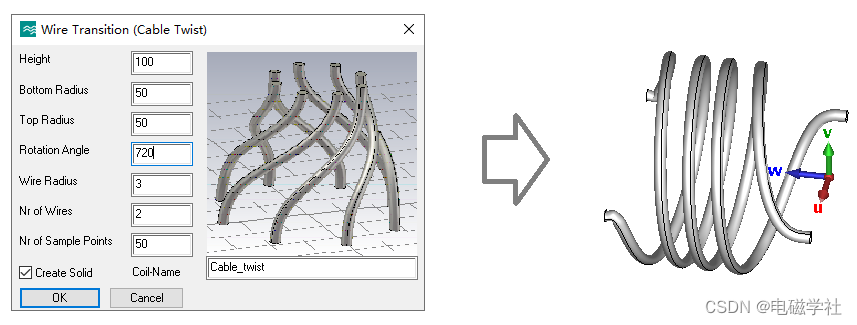

▲使用Wire Transition宏建模示例

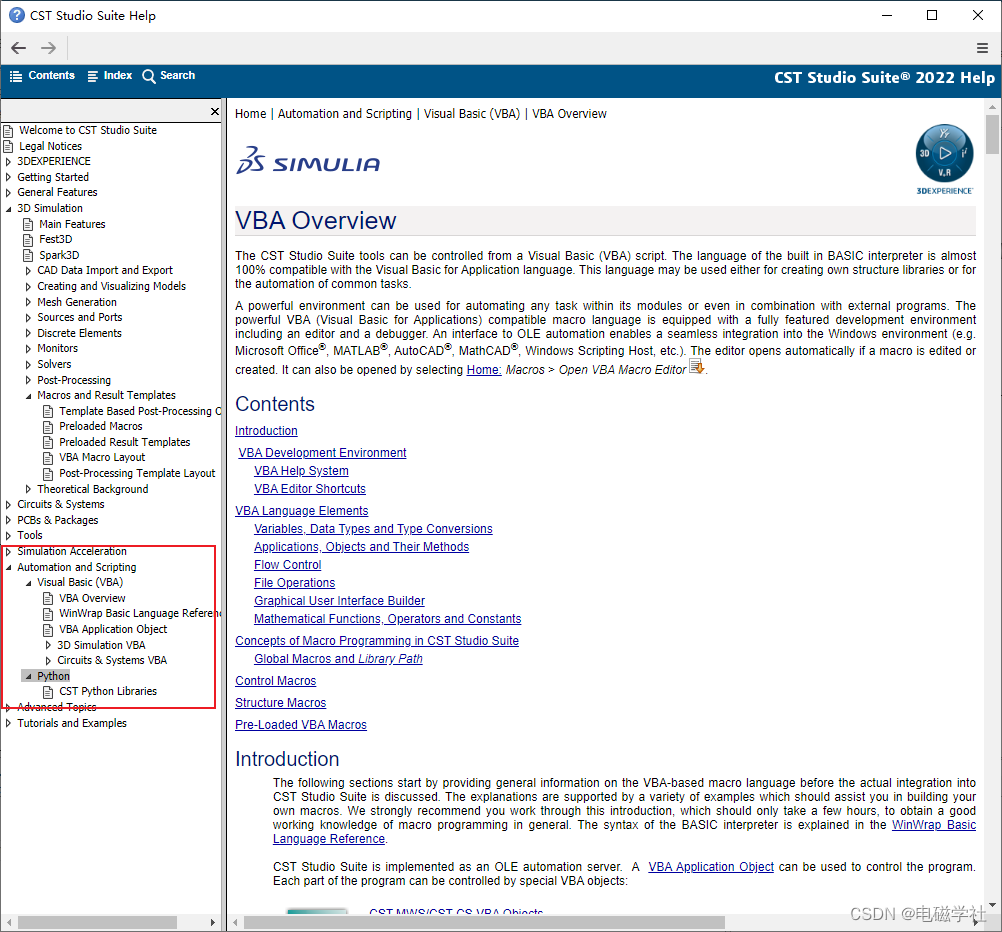

如果要修改或者自定义Macro，可以使用Edit Macro。宏指令使用的是VBA语言或者Python语言，具体使用方法、语法可在Help Contents中进行查看。
在这里插入图片描述

2. 使用历史树编写宏的方法

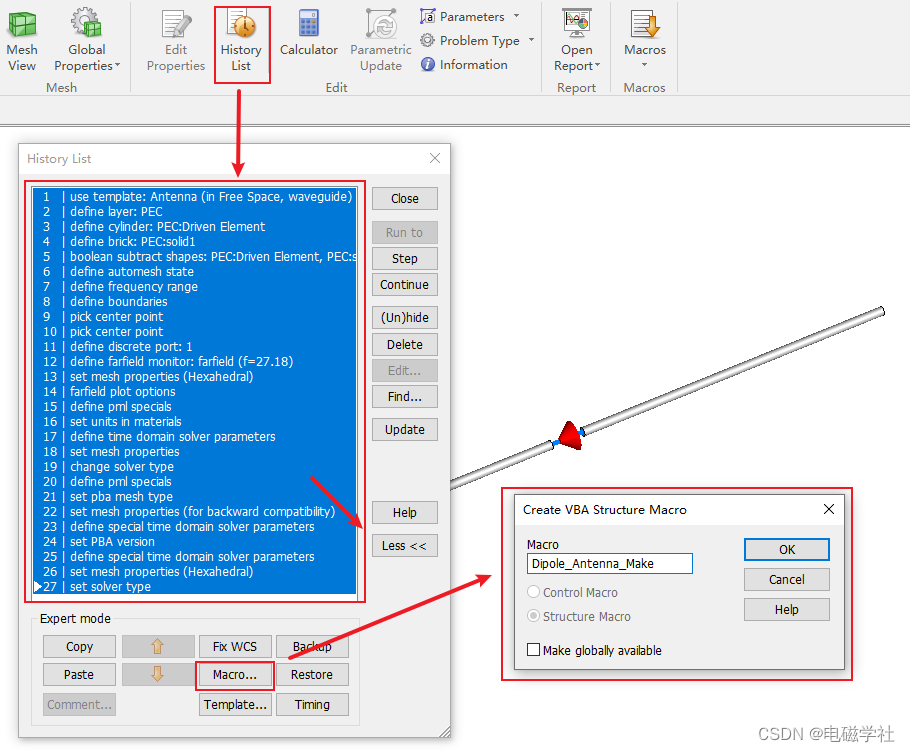

制作宏的方法有很多，这里介绍一种简单且不易出错的。将经常使用的一些操作做成Macro，我们可以通过History进行制作，具体的路径为：Home > History List > More > Macro。通过在列表里选择所需的操作，组合而成一个宏指令。注意：如果要将所制的Macro应用于任何仿真工程中，需要勾选Make globally available。否则，该宏只用于本工程的Project Macro。
在这里插入图片描述
▲使用History List制作Dipole天线建模的宏

在这里插入图片描述

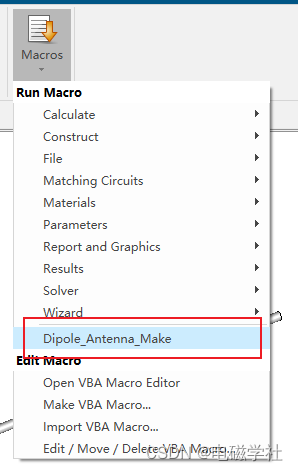

▲自建的宏可在Macros下拉菜单中进行调用
