这里是SunshineBooming，GPU公司一枚小小的Driver工程师，主要工作是写DirectX12 Driver，我会持续更新这个DX12 Spec系列，可能比较冷门，但是都是干货和工作中的心得体会，有任何GPU相关的问题都可以在评论区互动，知无不言：

1. directX12是什么？

directx 12（简称dx12）是微软开发的图形应用程序接口（api）的最新版本，于2014年发布，专为windows 10及以上系统设计。它通过更底层的硬件控制和多线程优化，显著提升了图形渲染效率和硬件资源利用率。
与directx 9/10/11相比，directx 12提供底层api（类似AMD Mantle），允许开发者直接管理gpu资源和命令列表，减少驱动干预。完美支持多核cpu，任务可线性分配到多个核心，四核性能可达单核的4倍，尤其适合现代多核处理器。加入异步计算（允许gpu同时处理图形和计算任务）、光线追踪（需硬件支持）及显式多gpu协作（如同时调用独立显卡和集成显卡）。
因为更贴近硬件特性，使用directx12来进行图形开发，也对应用开发者提出了更高的要求，dx12需要开发者深入理解硬件架构（如显存分配、管线同步），而dx9/10/11则更容易上手。

参考官方文档：https://learn.microsoft.com/zh-cn/windows-hardware/drivers/display/windows-vista-and-later-display-driver-model-architecture

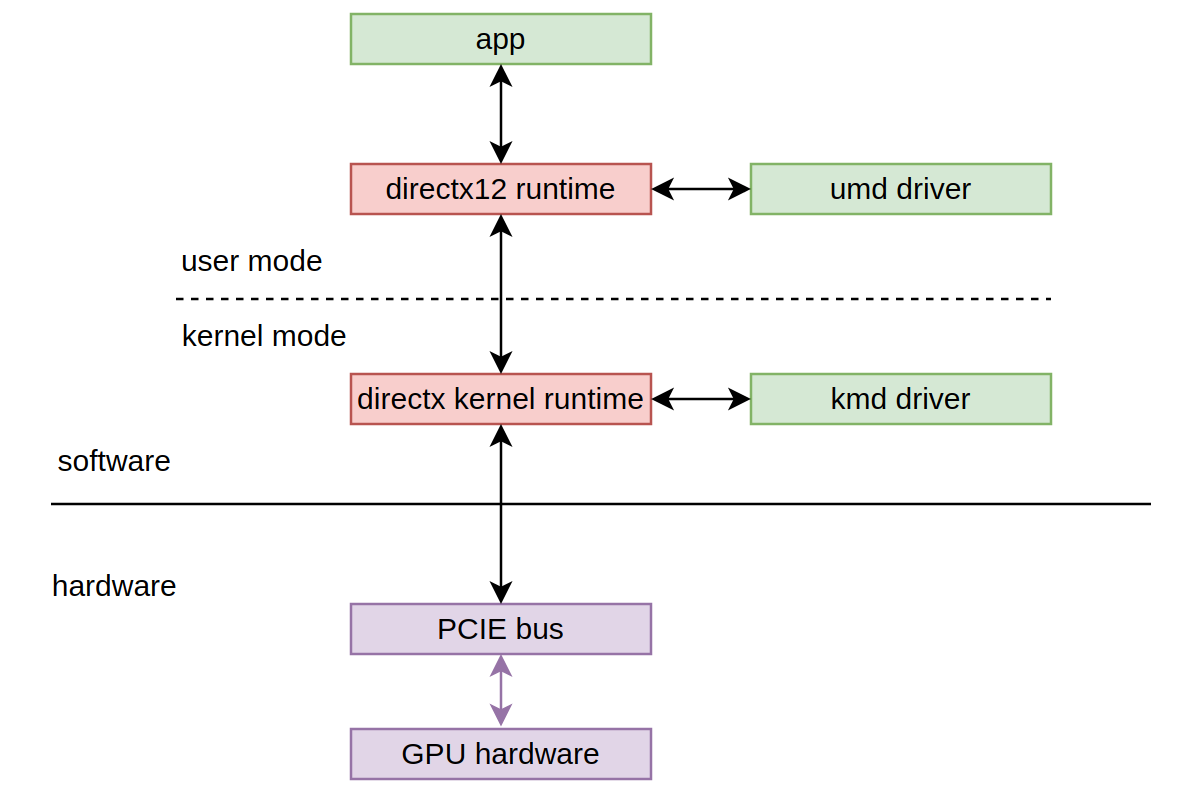

我根据工作经验，拓展总结了一下：

上图红色部分都是windows系统实现的系统层，这也是directx架构和vulkan等同级别图形驱动框架主要的差异点：微软帮你作了中间系统层，而vulkan等则是app直接call到driver内。
优点是，能预防app和driver的低级错误，提升开发效率。如果说app开发者水平不高，代码有明显错误，directx12 runtime是会直接报错的。相应的微软也提供了一套完整的directx12 debug layer，app开发调试过程中，可以选择打开debug layer，开发过程中可以看到完整的debug信息，能规避常见的错误，提升开发效率。
缺点是，中间runtime层不透明，对于driver开发者不友好。系统往往会在app和driver之间作各类转译，遇到复杂的问题，基本就麻爪了。

umd和kmd都是gpu驱动层，需要gpu硬件厂商去实现的部分。
在架构上，这样区切分的意图也是很明显的：增强系统稳定性。
driver会将主要的功能实现部分：包括各种特性实现，resource allocation，gpu硬件指令生成，shader编译（HLSL），放在umd层。umd层即使挂掉，也只会影响当前调用driver的app，而不会影响整个windows系统。
而kmd层，则只会实现与gpu硬件直接相关的：gpu硬件指令传输，resource allocation，硬件状态监测。kmd层如果挂掉，windows系统大概率也会挂掉，直接表现就是系统蓝屏。

driver层，通过umd-kmd-kernel runtime这样一套流程，生成具体的gpu指令后，directx kernel runtime会通过pcie总线（一般都是通过pcie总线），将存放硬件指令的dma buffer地址，写到gpu硬件寄存器中，然后trigger gpu硬件执行指令，生成最后的渲染结果。

a trip through the grapics pipeline（这个网上很多链接，就不贴pdf了）
https://learn.microsoft.com/zh-cn/windows-hardware/drivers/display/windows-vista-and-later-display-driver-model-architecture
