0.前言

Simulink提供了众多模块。对于无线理论的仿真，信号观测仪器能够直观的观察信号。如示波器、频谱仪，这是基本的时域/频域信号仪器，本章主要介绍Simulink的另外3种信号观测模块。

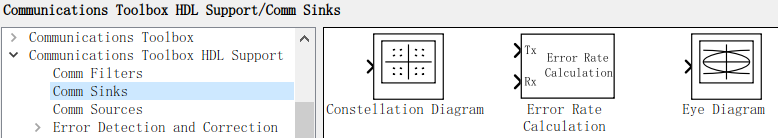

在Simulink库的通信系统工具（Communications Toolbox）的通信信道（Comm Sinks）中提供了3种信号观察模块。星座图观测仪，误码率计算器，眼图示波器。



1.星座图观测仪

星座图观测仪又称离散时间发散图观测仪，通常用来观测调制信号的特性和信道对调制信号的干扰特性。星座图观测仪模块接收复位信号，并且根据输入信号绘制发散图。



星座图观测仪模块只有一个输入端口，输入信号必须为复信号。

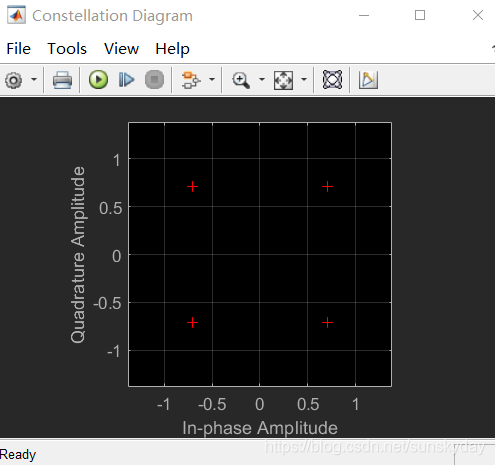

双击图中的Constellation Diagram模块，弹出下图所示的星座图。

点击“View - Configuration Properties...”按钮，即可弹出星座图模块的参数设置对话框。

由对话框可看出，星座图模块参数设置对话框中有 3个选项卡，分别为“Main”、“Display”及“Reference constellation”，

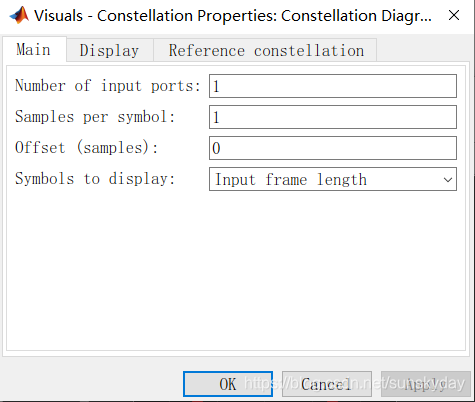

（1）“Main”选项卡参数说明

Number of input ports:输入端口数量

Samples per symbol：设定星座图中每个符号的抽样点数目。

offset（samples）：开始绘制星座图之前应该忽略的抽样点个数。该项一定要是小于Samples per symbol项的非负整数。

Symbols to display：设定星座图中要显示的符号

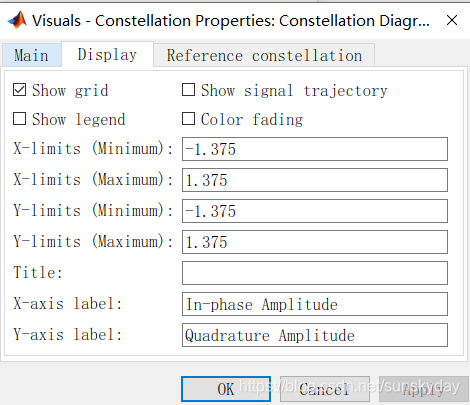

（2）“Display”选项卡参数。

Show grid：显示网格。

Show legend：显示图例。

Color fading：颜色渐变复选框。选定后，眼图中每条轨迹上的点的颜色深度随着仿真时间的推移而逐渐减弱。

Show signal trajectory：显示信号的轨道。

X-limits (Minimum)：设定星座图观测仪横坐标的最小值。

X-limits (Maximum)：设定星座图观测仪横坐标的最大值。

Y-limits (Minimum)：设定星座图观测仪纵坐标的最小值。

Y-limits (Maximum)：设定星座图观测仪纵坐标的最大值。

Title：设置星座图标题。

X-axis label：设置星座图横坐标的标签。

Y-axis label：设置星座图纵坐标的标签。

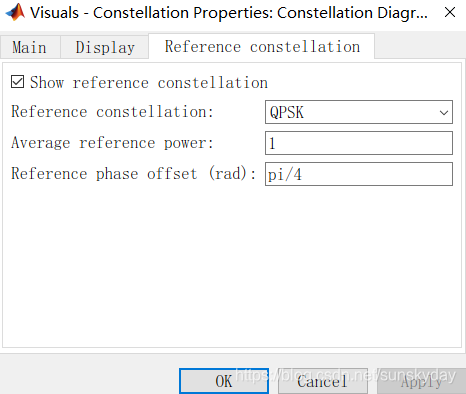

（3）“Reference constellation” 选项卡参数

Show reference constellation：显示星座参考线。

Reference constellation：选择参考线的模型。

Average reference power：指定星座的平均参考功率。

Reference phase offset (rad)：指定星座的参考相位偏移。



2.误码率计算器模块

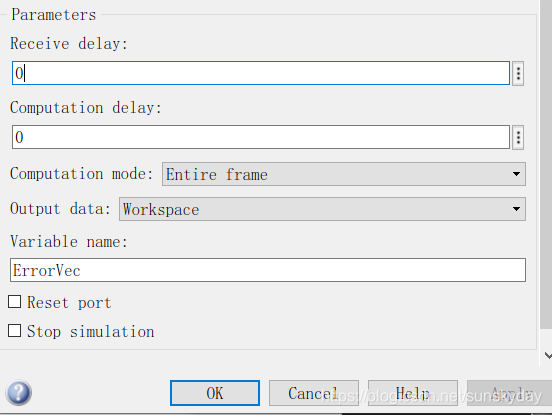

双击Error Rate Calculation模块，弹出误码率计算器模块的参数设置对话框。

由对话框可看出，误码率计算器模块参数设置对话框包含多个参数项，下面分别对各项进行简单的介绍。



（1）Receive delay：接收端时延设定项。在通信系统中，接收端需要对接收到的信号进行解调、解码或解交织，这些过程可能会产生一定的时延，使得到达误码率计算器接收端的信号滞后于发送端信号。为了弥补这种时延，误码率计算器模块需要把发送端的输入数据延迟若干输入数据，本参数即表示接收端输入的数据滞后发送端输入数据的大小。



（2）Computation delay：计算时延设定项。在仿真过程中，有时需要忽略初始的若干输入数据，这就可以通过本项设定。



（3）Computation mode：计算模式项。误码率计算器模块有3种计算模式，分别为帧计算模式、掩码模式和端口模式。其中，帧计算模式对发送端和接收端的所有输入数据进行统计；在掩码模式下，模块根据掩码指定对特定的输入数据进行统计，掩码的内容可由参数项Selected samples from frame设定；在端口模式下，模块会新增一个输入端口Sel，只有此端口的输入信号有效时才统计错误率。

（4）Selected samples from frame：掩码设定项。本参数用于设定哪些输入数据需要统计。本项只有当Computation mode项设定为Samples from mask时才有效。

（5）Output data：设定数据输出方式，有Workspace和Port两种方式。Workspace是将统计数据输出到MATLAB工作区，Port是将统计数据从端口中输出。

（6）Variable name：指定用于保存统计数据的工作空间变量的名称，本项只有在 Output data设定为Workspace时才有效。

（7）Reset port：复位端口项。选定此项后，模块增加一个输入端口Rst，当这个信号有效时，模块被复位，统计值重新设定为0。

（8）Stop simulation：仿真停止项。选定本项后，如果模块检测到指定数目的错误，或数据的比较次数达到了门限，则停止仿真过程。

（9）Target number of symbols：错误门限项。用于设定仿真停止之前允许出现错误的最大个数。本项只有在Stop simulation选定后才有效。



3.眼图示波器

眼图示波器模块只有一个输入端口，用于输入时间信号。这个信号可以是实信号也可以是复信号。

双击Eye Diagram模块，弹出眼图示波器模块的参数设置对话框。

眼图示波器模块参数设置对话框中有两个选项卡，分别为“Main”及“Display”，

（1）Main”选项卡参数

Samples per symbol：设定每个符号的抽样数。和Symbols per trace项共同决定每径的抽样数。



Sample offset：开始绘制眼图之前应该忽略的抽样点的个数。该项一定要是小于Samples per symbol和Symbols per trace项的非负整数。



Samples per trace：对于每一个输入信号，眼图示波器模块可以同时绘制多条曲线，每条曲线称为一个径，它们在时间上相差一定的时间周期。本项用来设定每径上的抽样周期。



Traces to display：设定模块中显示的径的数目，应该为正整数。



（2） “Display”选项参数

Display mode：眼图示波器模块的显示模式，主要有Line、Histogram项。

Title：设置眼图示波器的标题。

Show grid：眼图示波器是否显示网格。

Color fading：是否设置眼图示波器的褪色效果。

Eye diagram to display：设置眼图显示的方式。

Y-limits (Minimum)：设定眼图纵坐标的最小值。

Y-limits (Maximum)：设定眼图纵坐标的最大值。

In-phase axis label：设定是否显示与I支路输入信号对应的纵坐标的标签。

Quadrature axis label：设定是否显示与Q支路输入信号对应的纵坐标的标签。



4.总结：

    只有熟悉每个模块参数，后续的无线通信仿真才会容易上手。实践是检验真理的唯一标准，只有多尝试，才会熟悉这些模块的使用。之前的文章有过一些仿真实例，用到其中的一些模块，可以作为参考。
