三维分析之日照分析

        日照分析是指根据指定的区域所在的经纬度范围，计算该区域在某段时间内，可被太阳照射到的时间长度。同时根据指定的最大、最小高度、采样距离、采样频率，得到指定区域内的采光信息，采光值表示该处日照时间占开始时间到结束时间中时间的百分比。
        该日照分析是基于GPU分析日照，相较于基于数据的“日照分析”，精度较低，但可以大范围分析。
操作步骤：

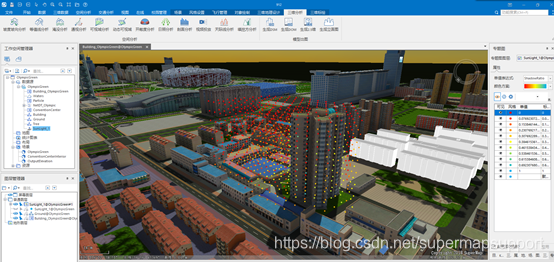

        1.在“三维分析”选项卡上的“空间分析”组，单击“日照分析”按钮，

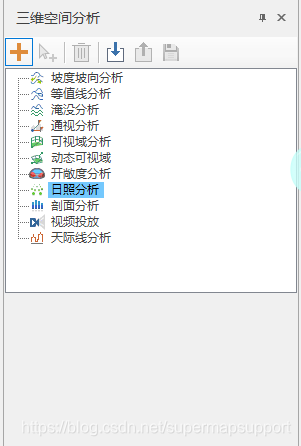

弹出“三维空间分析”面板。

        2.在场景中添加日照分析区域有三种添加方式：绘制面、鼠标选择三维面、导入三维面，具体操作方式如下：
*单击工具栏中的按钮，将鼠标移至场景中，在模型数据面单击鼠标左键绘制分析范围，单击右键结束绘制，确定日照分析的范围。其绘制操作方式与多边形绘制方式一致。
*若当前场景中已添加三维面数据集，单击工具栏中的 按钮，选择三维面作为分析区域，单击右键结束。
*在“三维空间分析”面板中选中“日照分析”结点，单击工具栏中的 按钮，弹出“导入分析区域”对话框，在对话框中选择三维面数据集作为分析区域导入，并设置对话框中的数据源、数据集、名称、最小/大高度以及采样距离等相关参数。

        3.在分析记录列表中选中一条或多条分析记录，可在三维空间分析面板中进行参数设置和属性设置。
参数设置：提供的相关参数设置有：采光率颜色表、最大、最小高度设置、采样距离等参数设置：
采光率颜色表：用于设置分析区域采光率的显示颜色，采光率不同，则显示的颜色不同。
最小高度：表示分析区域底部高程相对于绘制面中心点的高度，单位为米，若设置为1，则表示分析区域的底部高程为绘制面中心点的高程+1米。
最大高度：默认为20米。表示分析区域顶部高程与绘制面中心点的相对高度，单位为米，若设置为10，则表示分析区域的顶部高程为绘制面中心点的高程+10米。
采样距离：指在指定的平面和高度范围内，输出采样点的频率。单位为米，默认采样距离为 5 米，即在指定的分析范围和高度内，每5米的距离输出一个采光率的采样点。
时间设置提供的相关参数设置有：开始时间、结束时间、采样频率等参数设置：
开始时间：用于设置日照分析的开始时间，可依照给定时间格式，分别输入年、月、日、时、分、秒的具体时间，或通过鼠标单击，在文本框中选中年、月、日、时、分、秒中的某个时间，通过文本框右侧按钮进行调整，确定日照分析的开始时间。
结束时间：用于设置日照分析的结束时间，可依照给定时间格式，分别输入年、月、日、时、分、秒的具体时间，或通过鼠标单击，在文本框中选中年、月、日、时、分、秒中的某个时间，通过文本框右侧按钮进行调整，确定日照分析的结束时间。
采样频率：指在指定的开始和结束时间范围内，按照采样频率采集各个采样点的日照数据，单位为分钟，默认采样频率为 5 分钟，即在指定的分析时间范围内，每 5 分钟统计一次各个采样点是否有太阳日照，最后计算得出各采样点的采光率。

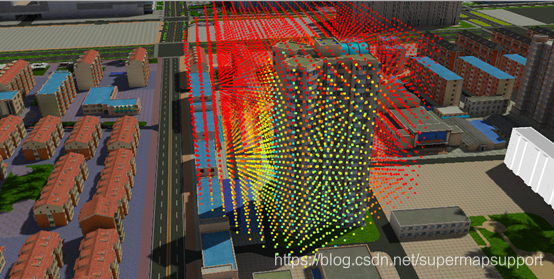

        4.根据设置的参数可得到指定范围内的采光率结果，如下图所示：

        5.工具条区域提供了分析记录的删除操作，在面板中选中的一个或多个日照分析记录，单击 按钮，即可移除选中记录。
        6.日照分析支持导出分析区域的功能，可将分析区域导出为三维面数据。单击工具条中的 按钮，在弹出的“导出分析区域”对话框中，设置导出三维面数据保存名称和所在的数据源，及导出后数据集中需要保留的名称、最小高度、最大高度、采样距离等信息。

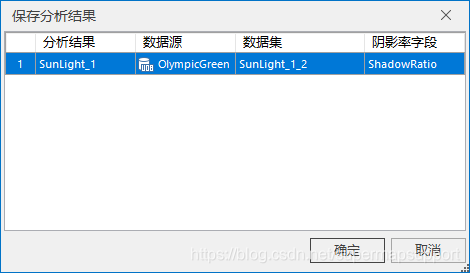

        7.日照分析支持分析结果导出功能，可将分析结果导出为三维点数据。单击工具条中的 按钮，在弹出的“保存分析结果”对话框中，设置导出三维点数据保存名称和所在的数据源，强度字段等信息。
