SuperMap实现城市级别建筑快速建模

kele

前言

在CIM系统中，城市模型是重要的组成部分。在整个系统中，除了重点区域使用精细化建模外，其余大范围城市建筑模型均使用简单模型，以往对于大范围城市建筑精简模型的做法是通过矢量面拉伸为白模，或者通过3ds Max手工建模。目前看来，以上两种做法也面临不可避免的问题，白模拉伸不好看、3ds Max手工建模成本高效率低，基于上述现象，今天小编为大家带来一款城市级别建筑快速建模工具

一、准备工作

1、下载工具

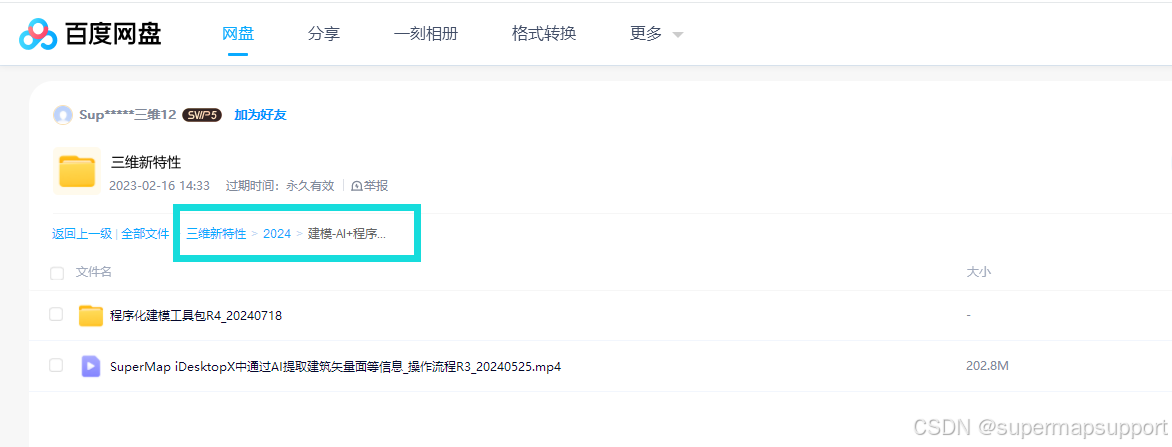

前往SuperMap官网-辅助资源下载，获取快速建模工具

跳转下载地址
2、准备数据
①建筑矢量面：需要包含高度字段
②用地类型区域矢量面（AOI）：需要包含用地类型字段，后续在建模工具中根据类型设置不同的纹理，同一区域内模型使用统一纹理
③重点区域矢量面（可选）：重点区域内的建筑模型更加精细，并使用PBR材质

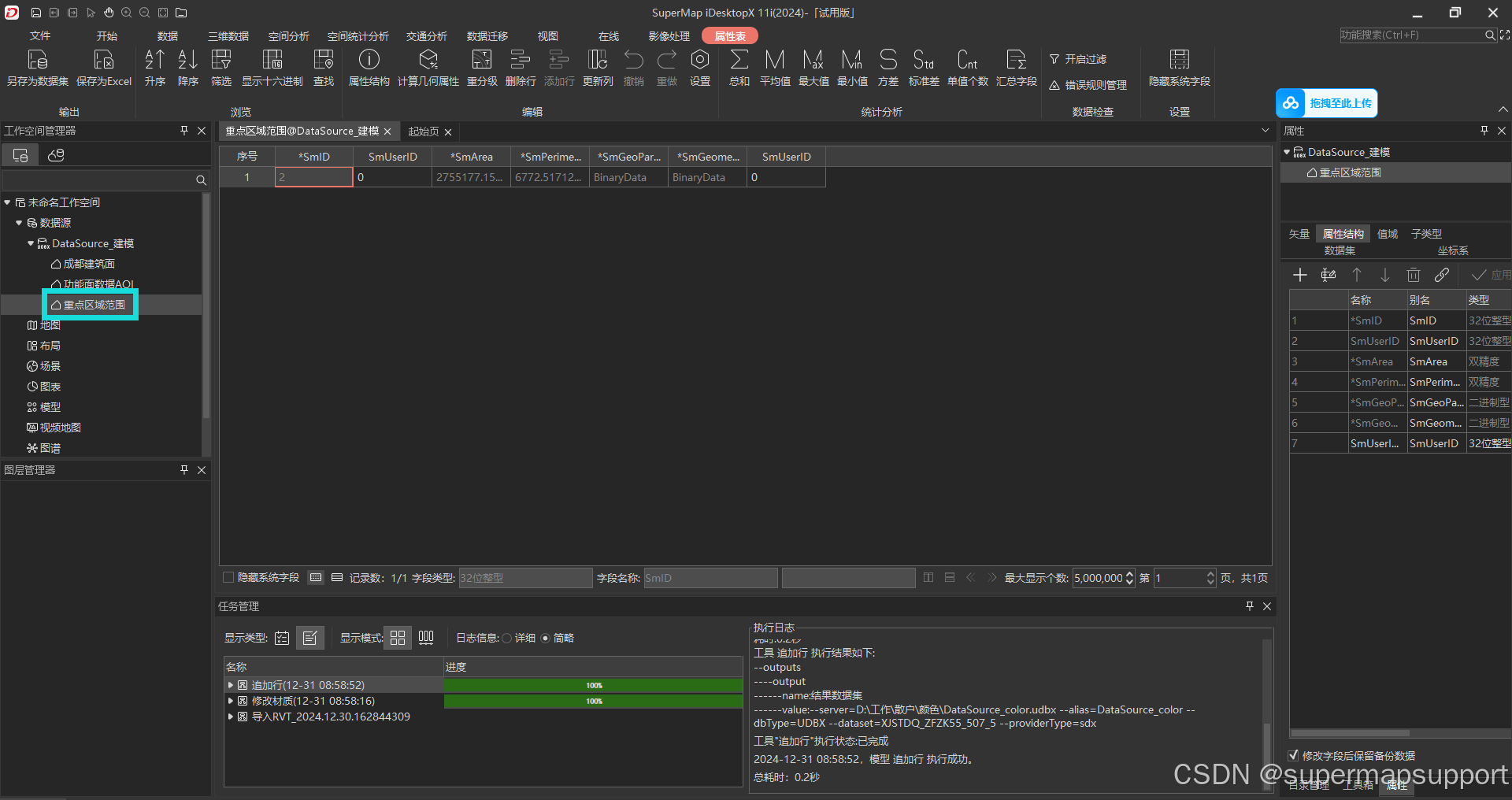

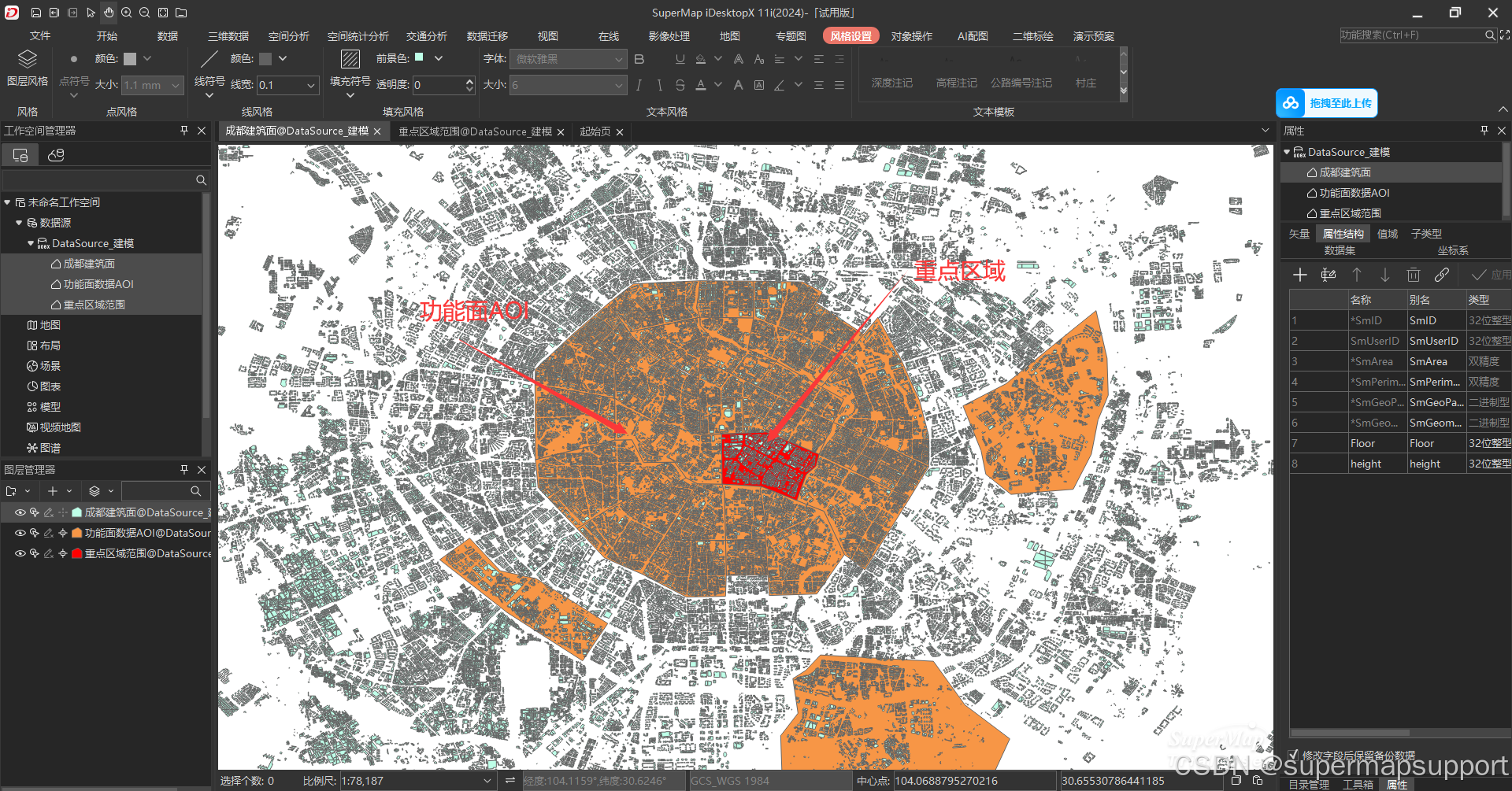

矢量数据与属性信息如下：

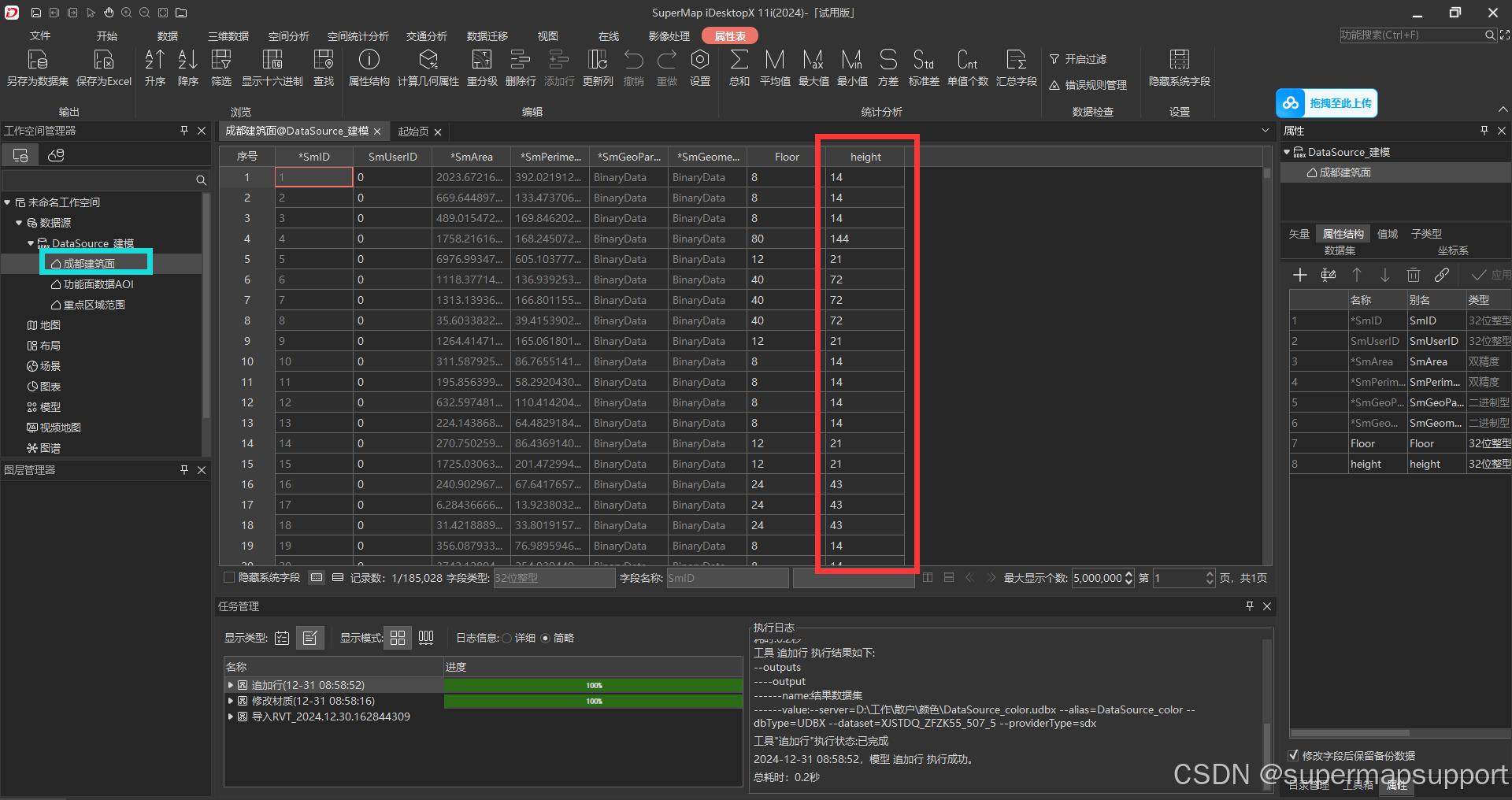

建筑矢量面包含高度字段

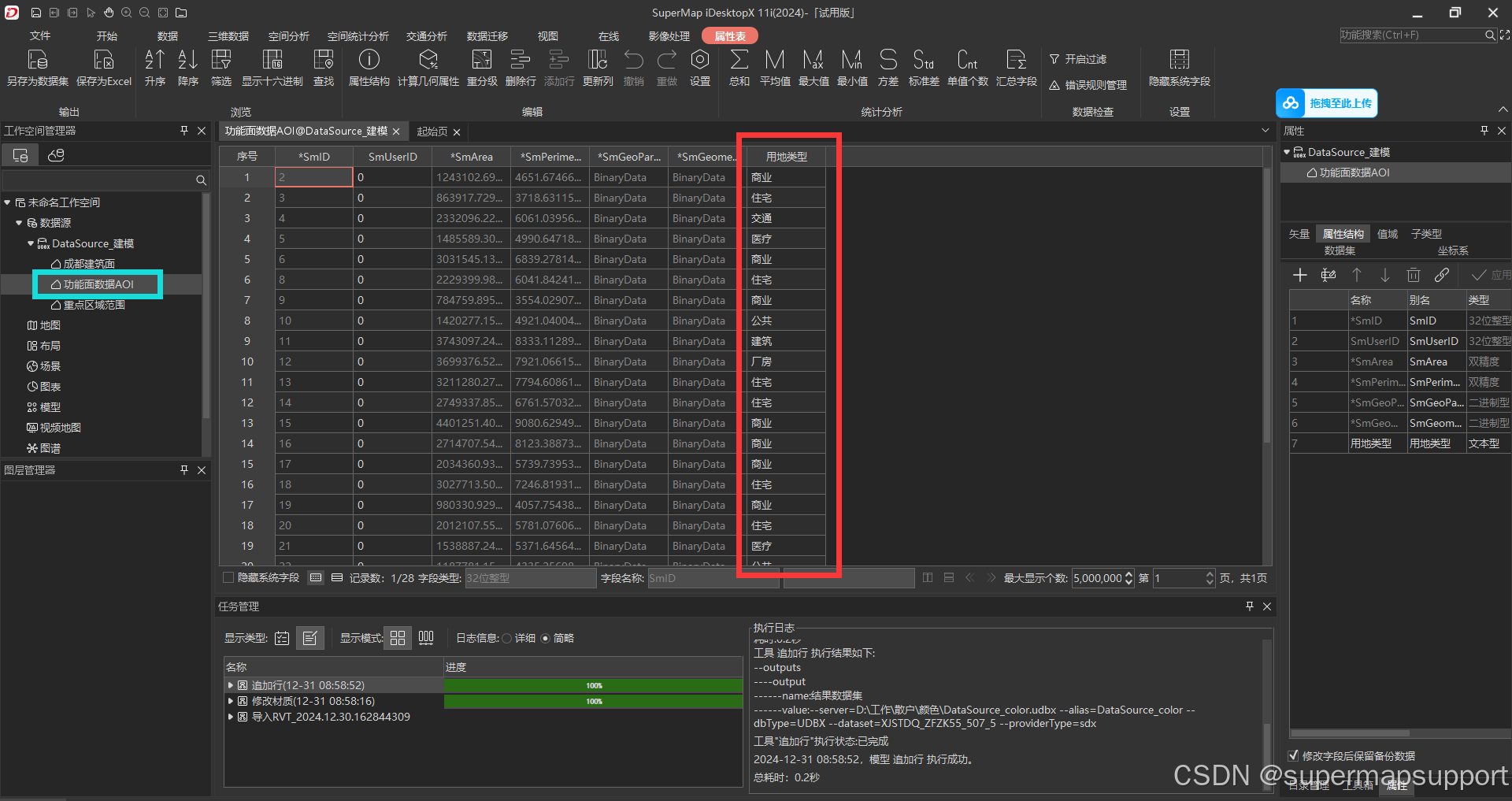

地类型区域矢量面（AOI）包含用地类型字段

重点区域矢量面

二、建模过程

1、双击程序化建模工具包中BuildingFramework.exe，进入程序

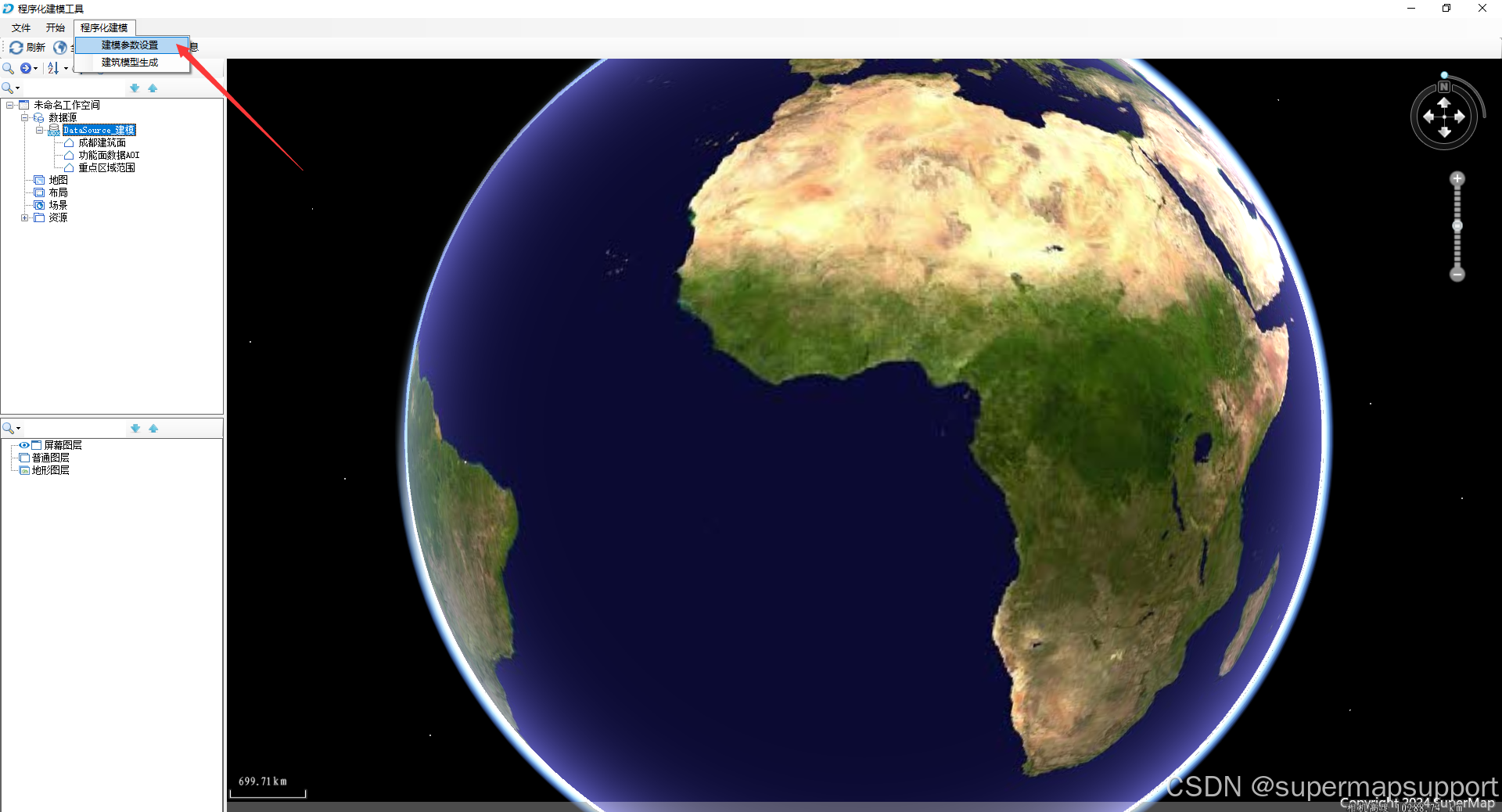

2、打开数据源后，点击【建模参数设置】

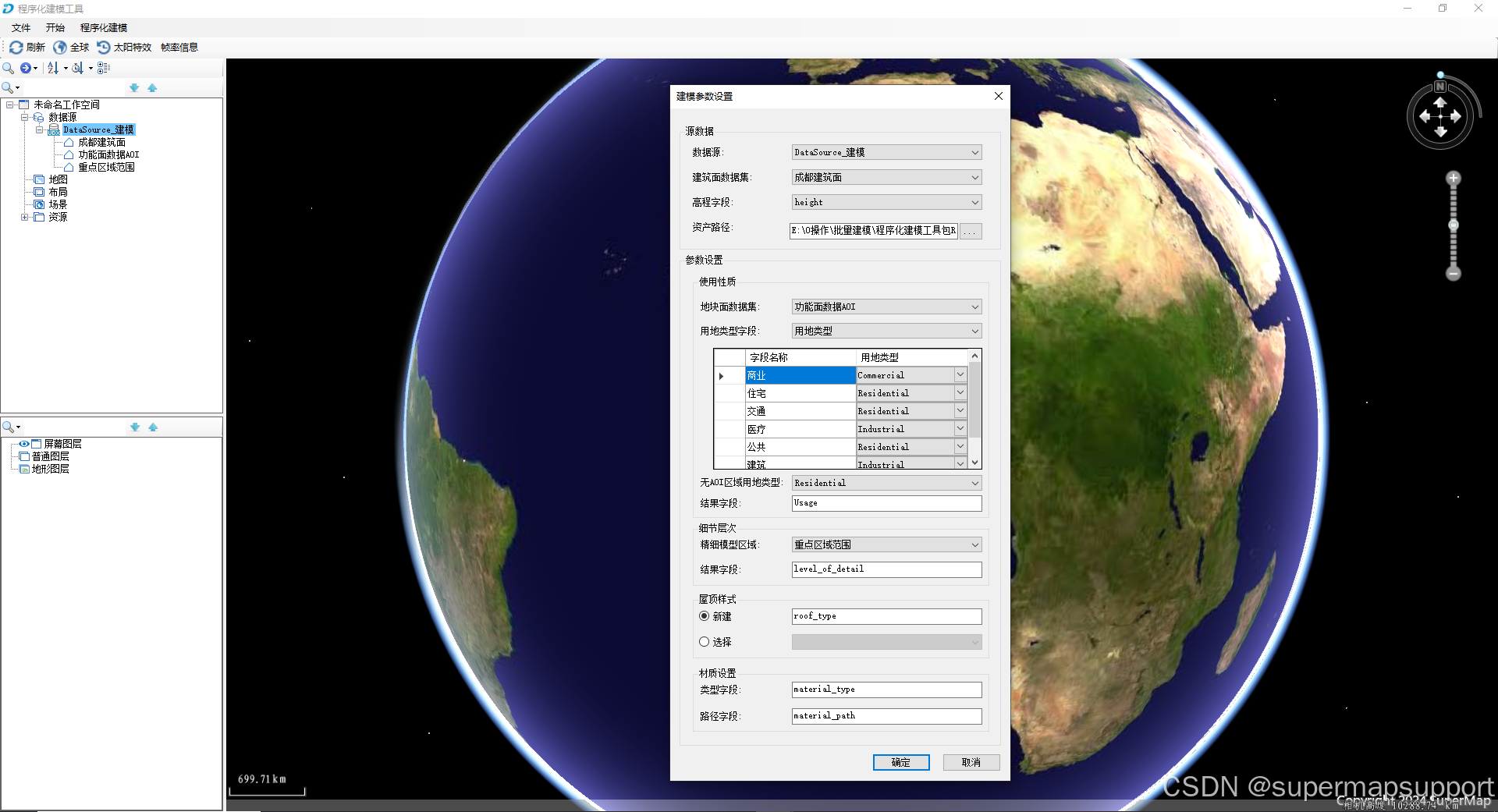

3、按下图选择数据与字段

参数说明：

参数	说明
建筑面数据集	建筑矢量面
高程字段	建筑矢量面中的高程字段，用于建模时模型拉伸高度
资产路径	建模时使用到的材质贴图，存放于程序化建模工具包中的材质库文件夹
地块面数据集	地类型区域矢量面（AOI）
用地类型字段	地类型区域矢量面（AOI）中的用地类型字段。Residential（住宅）；Commercial（商业）；Industrial（厂房）。根据用地类型，选择对应的建筑类型
无AOI区域用地类型	没有被AOI用地类型面覆盖的建筑矢量面，采用何种建筑类型
结果字段	生成的字段名称，默认为Usage
精细类型区域	重点区域面，该区域内建筑使用pbr材质，并且建筑结构会更加精细
结果字段	生成的字段名称，可默认
屋顶样式、材质设置	生成的字段名称，可默认

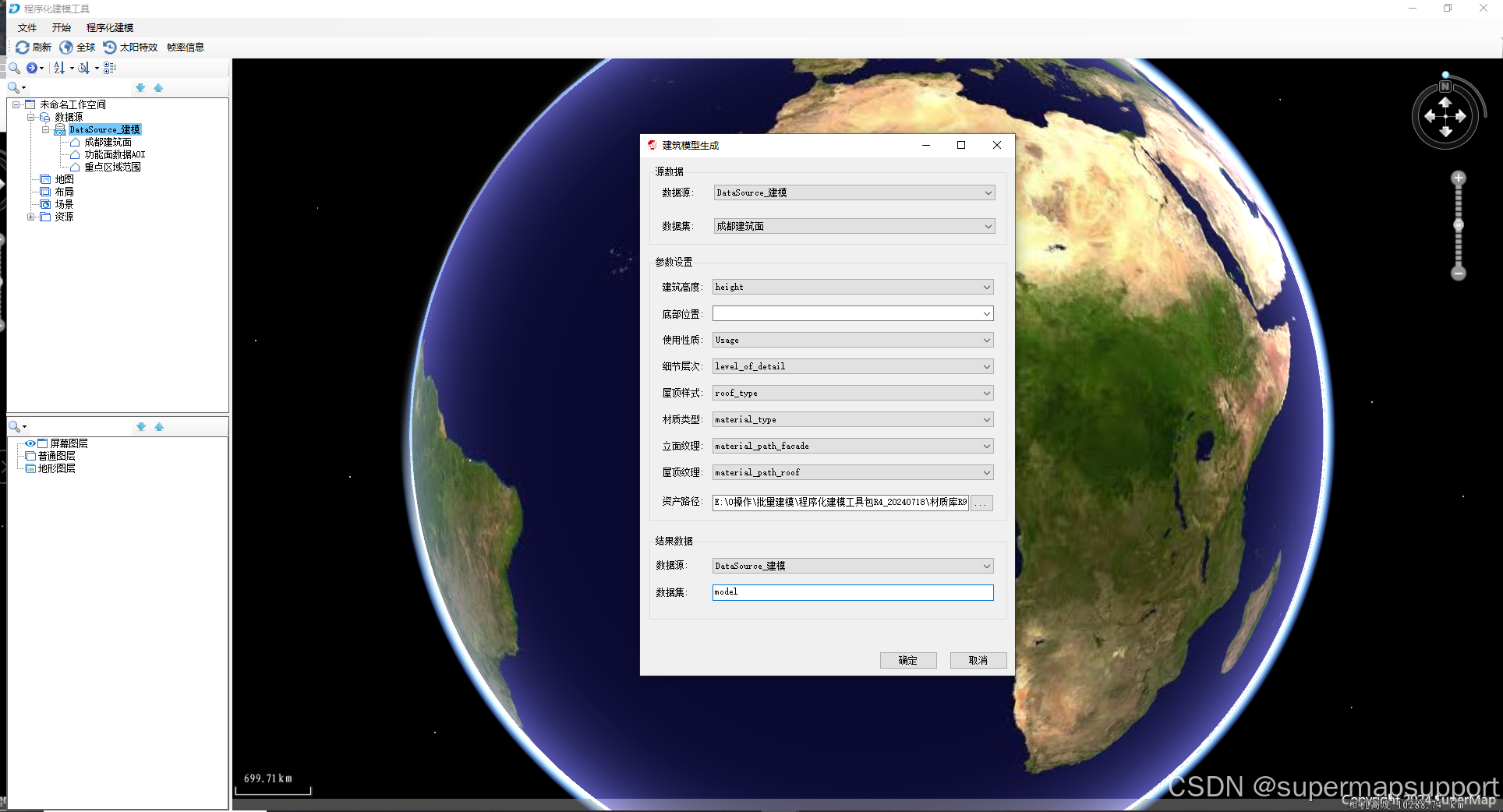

4、建模参数设置完成后，点击建筑模型生成，按如下图设置后点击确定开始建模
参数说明：

参数	说明
数据集	建筑矢量面
建筑高度	建筑矢量面中的高程字段
底部位置	建筑底部高程，默认为0，可以不填
使用性质	Usage
细节层次	level_of_detail
屋顶样式	roof_type
材质类型	material_type
立面纹理	material_path_facade
屋顶纹理	material_path_roof
资产路径	建模时使用到的材质贴图，存放于程序化建模工具包中的材质库文件夹
数据集	生成结果模型数据集名称

提示：以上字段均以默认生成字段为例，如若在【建模参数设置】时自定义字段名称，这里需要选择对应字段

三、生成缓存

建模完成后，在数据源中会增加两个模型数据集，分别命名为：model_BasicBuilding、model_FineBuilding，其中model_BasicBuilding表示常规材质模型，model_FineBuilding表示pbr材质模型。分别对两个模型数据集生成缓存

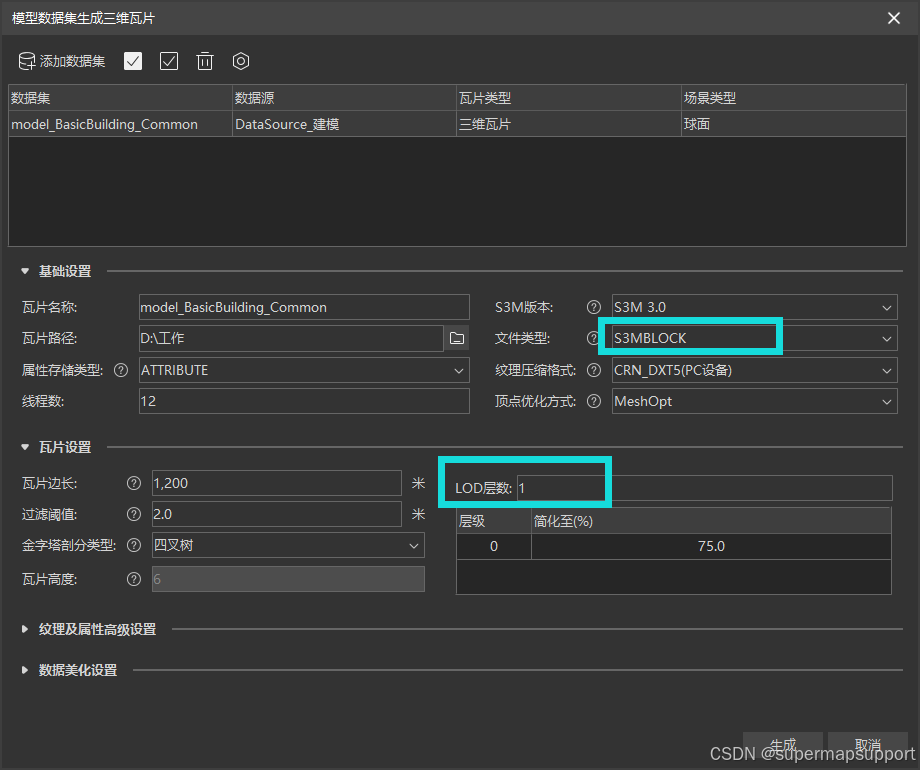

常规材质模型：

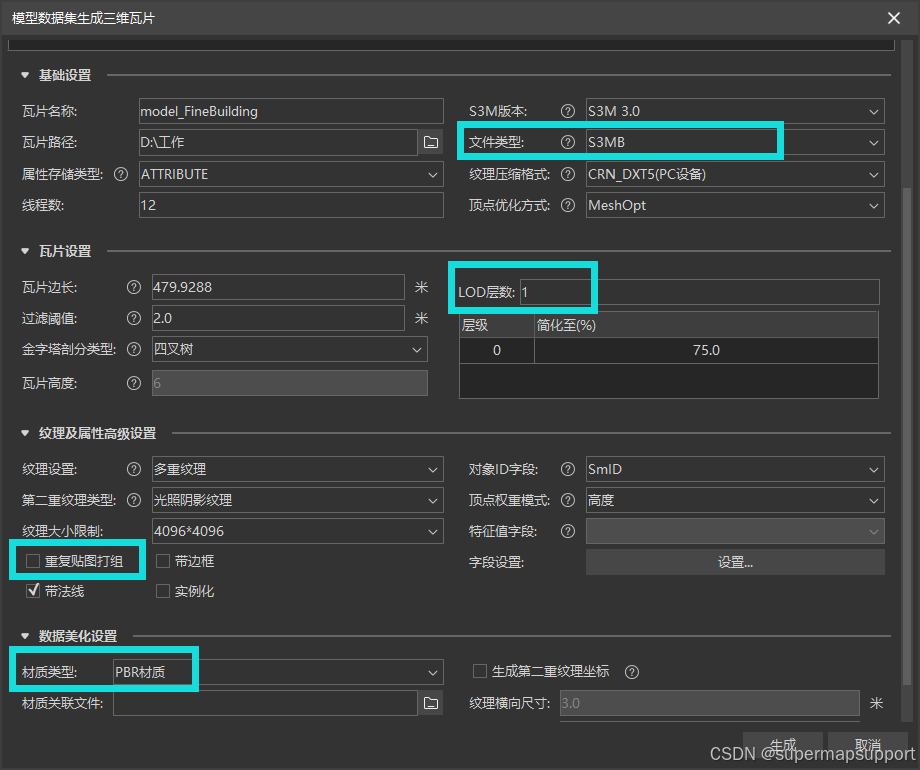

pbr材质模型：

关于修改纹理、屋顶造型等详细描述，请参考程序包中的使用手册

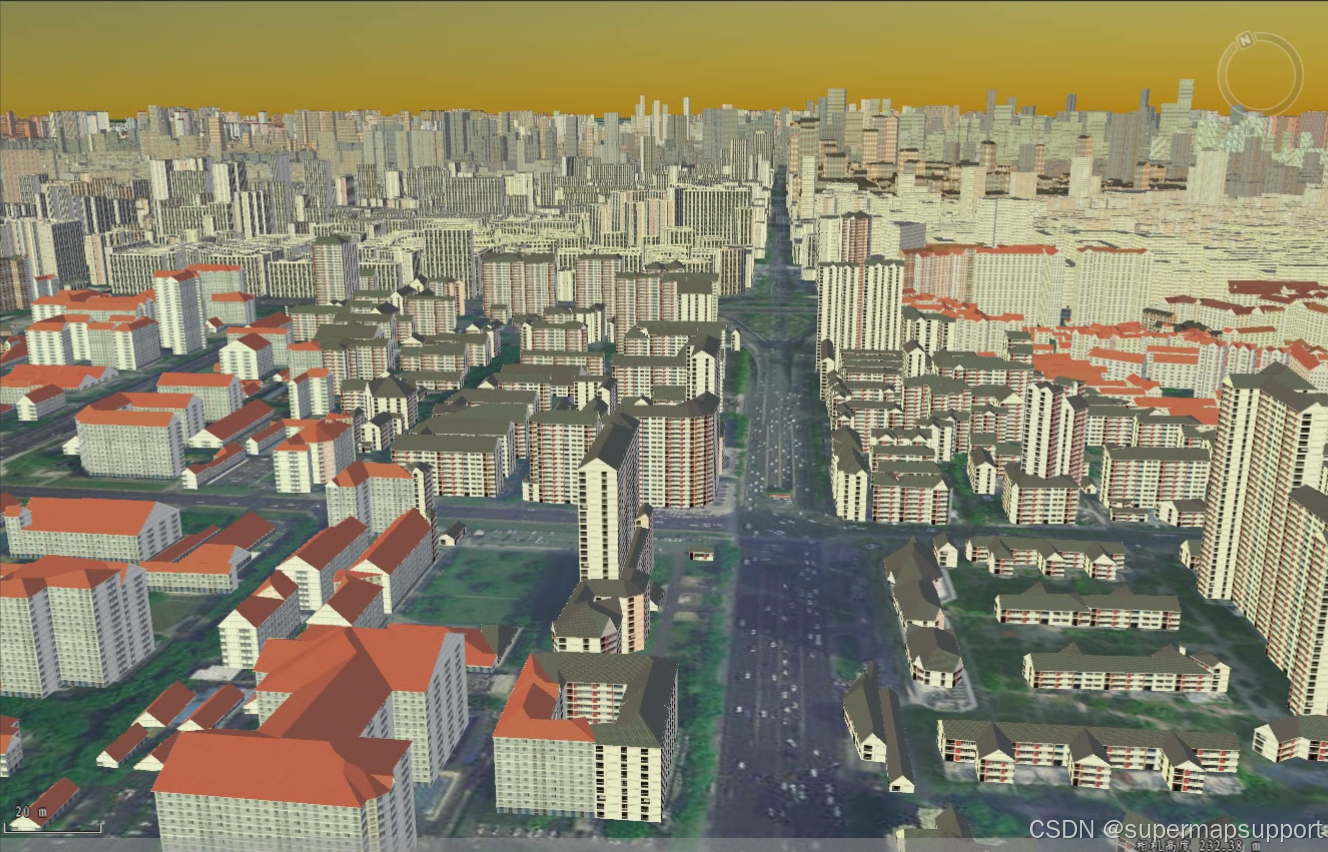

四、成果展示

VID_20241231_153407
