CAN隔离收发器的性能测试项目及测试方法
can隔离收发器的基本性能是衡量一款收发器是否优秀的标准。本文重点接收CAN隔离收发器的性能测试项目及测试方法,能让您快速账务CAN隔离收发器的基本性能,有助于减少开发时间,提高研发效率。
-
静态电流及最大电流
静态电流是CAN隔离收发器在CAN总线处于隐性下的电流,最大电流是CAN总线处于显性下的电流。

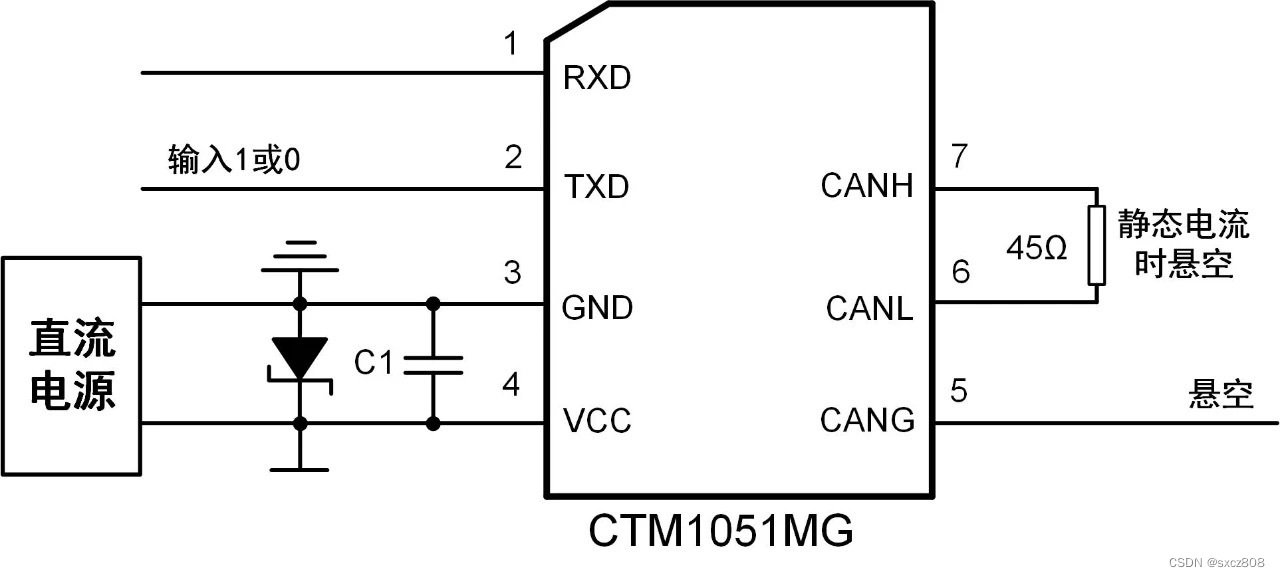

电流的测试方法如图1所示。静态电流是给模块提供额定的工作电压,在TXD=1,总线隐性,常温下的工作电流。最大工作电流的测试方法是在全电压范围内,TXD=0,总线显性且带45Ω终端电阻时,一定温度内的最大工作电流。
图1 电流测试平台
-
信包括号延时测试
信号延时是指信号经过收发器所产生的延时,为保证节点采样到的总线电平是真实的总线状态,Can隔离收发器的信号延时必须在一定的标准内。CAN隔离收发器的信号延时包括发送延时,接收延时和循环延时。

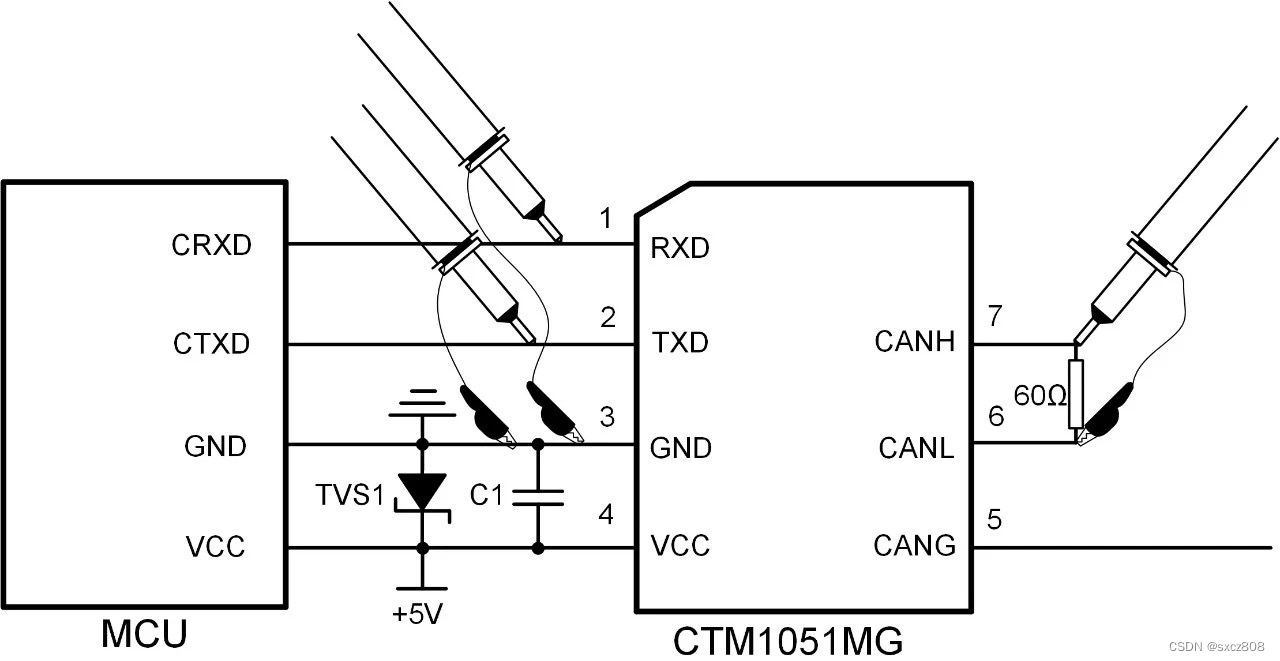

如图2为信号延时测试平台,MCU提供1Mbps速率的信号。发送延时测试时,用示波器监控TXD信号变化导致CAN_DIFF信号变化的时间差;接收延时测试时,用示波器CAN_DIFF信号变化导致RXD信号变化的时间差;循环延时测试时,用示波器监控TXD信号变化导致RXD信号变化的时间差。
图2 信号延迟测试平台
-
FD时间参数
对于CAN FD功能的隔离收发器,我们要测试其的位时间,支持CAN FD的隔离收发器的位时间要在标准范围内,否则会导致通信失败。
测试平台如图3所示,CANH, CANL之间接60Ω和100pF,RXD接15pF,TXD输入符合标准要求的信号,要求TXD低电平持续时间为5倍发送位时间,TXD上升沿时间小于10ns(具体的信号可参考标准ISO 11898-2:2016),在上述TXD的信号下用示波器测试CAN_DIFF和RXD的位时间。
图3 FD时间参数测试平台
