MWORKS 2025a | 助推光电数智化变革,全新推出光伏发电模型库

一、引言

在全球迈向低碳和可持续发展的背景下,光伏发电已成为未来能源转型的核心驱动力之一。随着技术的不断创新,光伏发电系统的效率和智能化水平持续提升。然而,精确预测、系统性能优化、提高效率、降低成本,确保稳定性与可持续性,仍是光伏行业发展的关键挑战。

在MWORKS.Sysplorer 2025a中,同元软控重磅推出了光伏发电模型库。该模型库旨在为光伏行业提供更高效、更精准的技术支持,推动行业发展与创新。无论您是光伏领域的从业者,还是对能源未来充满好奇的技术爱好者,光伏发电模型库都将成为您非常高效且可靠的工具,下面让我们一起来全面认识它。

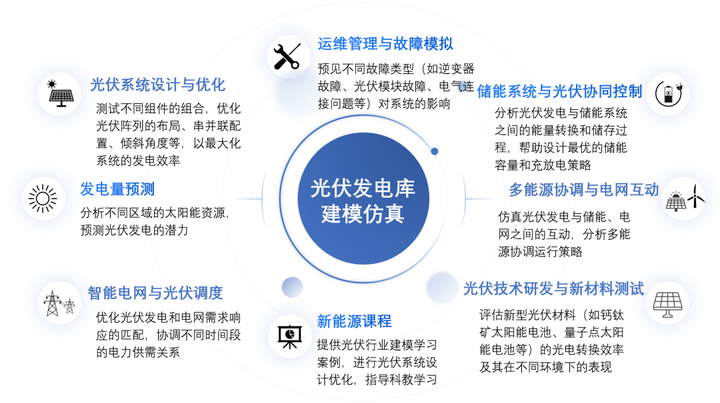

光伏发电模型库应用方向

二、模型库概述

TYPhotovoltaicPower光伏发电模型库包括了发电设备、电力输送设备、电力变换设备、电能存储设备等,覆盖了光伏发电系统常用的典型实例,支持光伏发电系统数字化模型的快速构建,光伏系统受环境影响后的发电性能分析,光伏系统配置和调度策略优化,以及控制策略验证等工作。

此外,光伏发电模型库可以与风力发电模型库、综合能源模型库配合使用,实现多能源、多粒度的能源系统建模与仿真,推动能源的高效、低碳、安全和智能化发展。

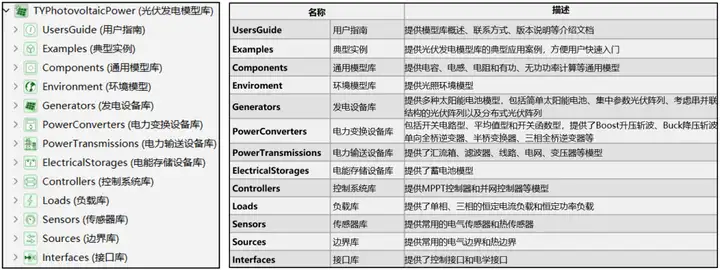

1.模型库架构

2.模型展示

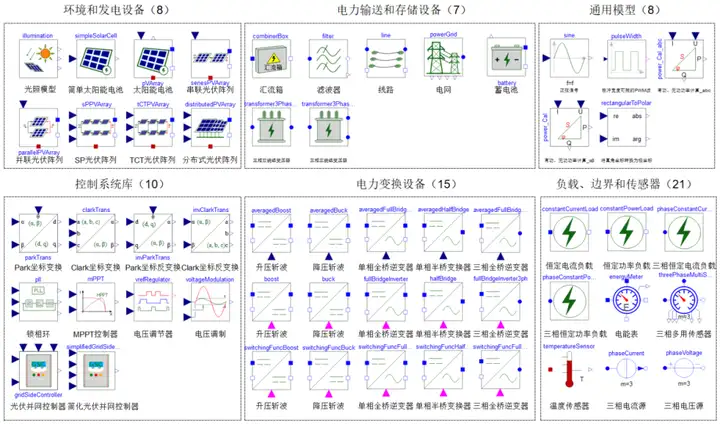

光伏发电模型库部分模型展示

三、模型库功能亮点

1.支持系统稳态分析、动态响应及器件特性建模

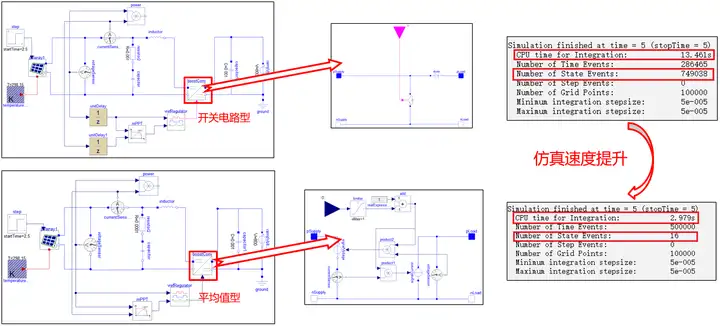

变换器模型包括平均值模型、开关函数模型和开关电路模型。平均值模型专注于稳态性能分析,适用于系统优化与控制设计,仿真速度快;开关函数模型用于系统级动态仿真和控制策略验证;开关电路模型则适用于高精度仿真,关注器件级特性,三者覆盖了从系统级到器件级的不同仿真需求。

2.支持光伏系统控制策略设计验证

基于光伏发电模型库,可以进行并网控制、最大功率点追踪(Maximum Power Point Tracking, MPPT)控制等仿真,分析光伏发电系统在不同环境条件下的动态特性和响应特性,从而辅助设计和优化光伏发电系统的控制策略;

3.支持光伏板多种故障形式模拟

光伏阵列可模拟短路、断路、遮挡故障,预测和评估光伏发电系统在故障情况下的行为和性能,模拟系统在不同故障工况下的动态响应;

四、应用案例

1.光伏发电最大功率点跟踪

1)问题描述

光伏模块的I-V(电流-电压)特性通常呈现一个曲线,其中存在一个最大功率点。当系统的工作电压接近最大功率点时,功率输出达到最大。然而,由于环境因素的变化(如光照强度波动、温度变化),最大功率点会不断变化,并且输出功率与电压和电流之间存在非线性关系,因此如何有效追踪和维持系统在最大功率点,是提高光伏发电系统效率需要解决的一个关键问题。

按照光照情况的不同,MPPT控制可以划分为两类:

  • 在均匀光照下,MPPT控制解决单一最值寻优问题;
  • 在局部遮挡情况下,光伏阵列会有多个功率极值,MPPT控制策略要解决是的寻找全局最优值的问题。

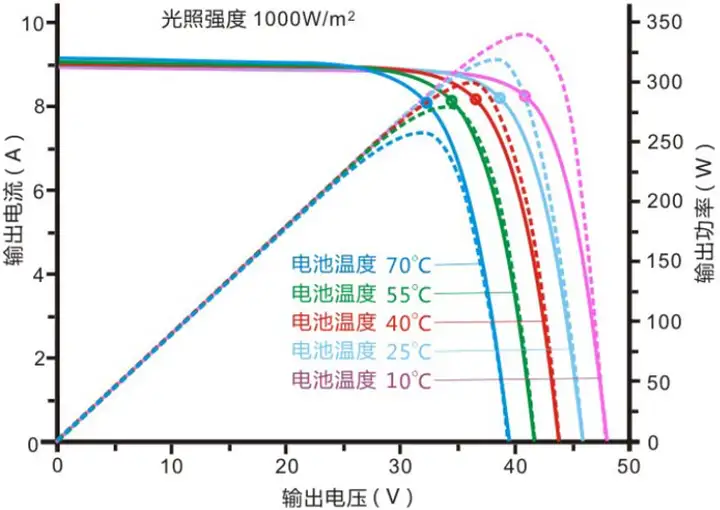

不同温度下特性曲线

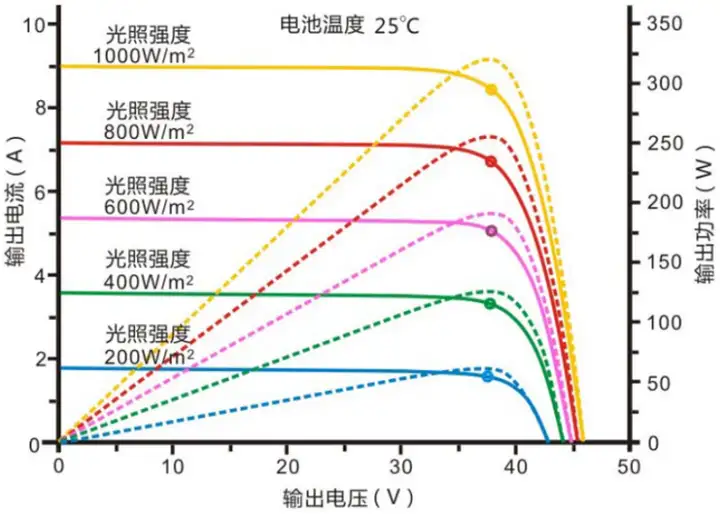

不同光照强度下特性曲线

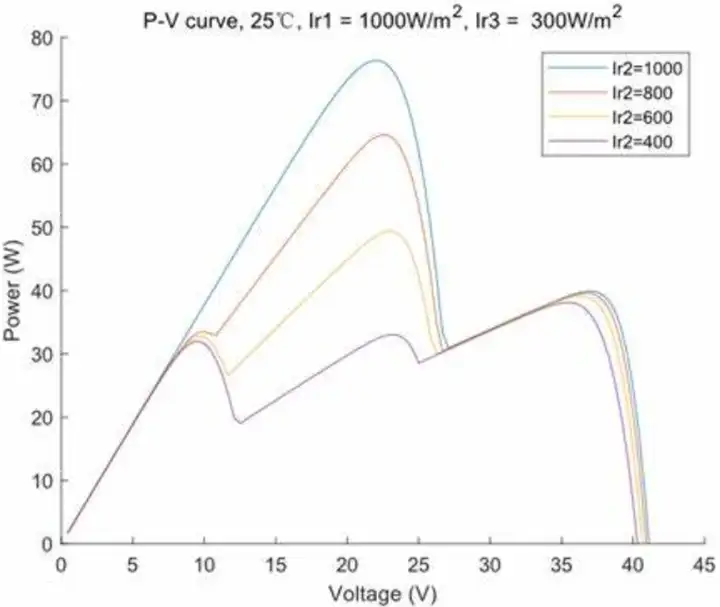

不同局部阴影下特性曲线

2)解决方案

利用光伏发电模型库,建立包含环境模型、光伏阵列、MPPT控制器、电压调节器、Boost升压变换器、电容、负载的系统模型。通过仿真结果,分析光伏阵列的输出功率随环境变化情况,进一步调整和优化MPPT控制策略。

光伏发电最大功率点跟踪

3)结果分析

光伏阵列的输出功率随着光照强度的变化而变化,从仿真结果可知,当太阳光照强度从1000W/m2变化为1200 W/m2时,光伏板输出功率经MPPT控制器控制后输出功率由102169W增加至121362W,即MPPT控制器可以跟踪环境的变化将输出功率稳定于新的最大输出功率点。

2.光伏发电并网控制系统

1)问题描述

由于光伏发电并网过程中可能出现的动态问题(如电压波动、频率偏差、谐波污染等),其与电网的协调运行仍面临一些技术挑战。

  • 电压波动:光伏发电受到光照强度变化的影响,光伏板功率输出波动使电网电压随之波动,影响电网稳定运行;
  • 频率偏差:当发电功率突然变化时,电网频率可能会受到影响而偏离正常值,影响电网其他设备正常运行;
  • 谐波污染:光伏逆变器在运行中可能会产生谐波,干扰电网正常运行,影响电能质量;

如何有效利用仿真技术分析和解决光伏发电并网系统中的问题,仍是一个亟待解决的课题。

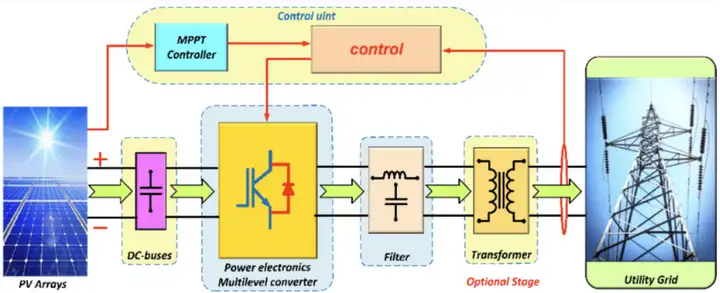

光伏并网系统简图

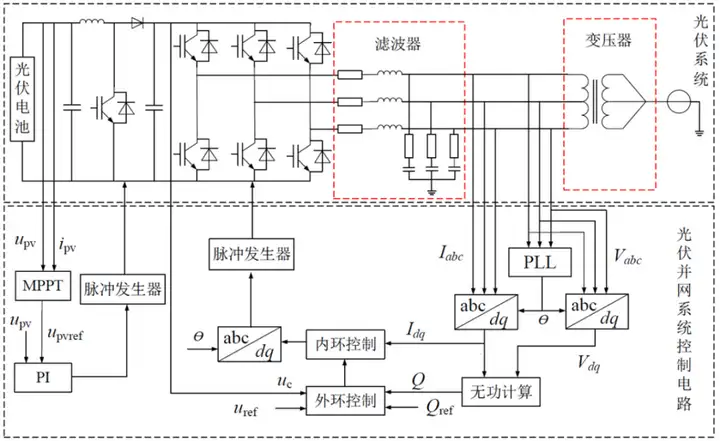

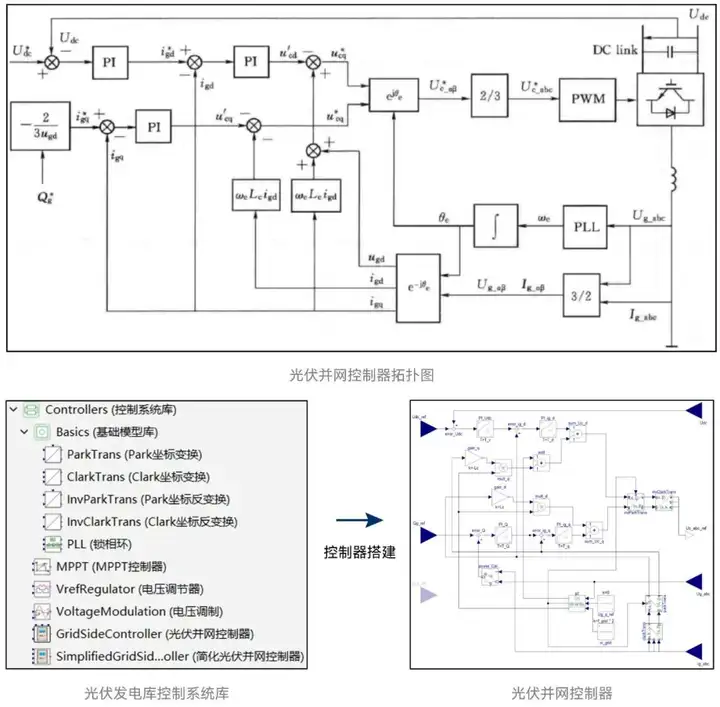

光伏并网系统结构拓扑图

2)解决方案

建立包含光伏阵列、电力变换设备、电力输送设备、电网及控制系统的详细模型。仿真模型应准确反映光照变化、负载波动、电网参数等影响因素,并结合控制策略、功率电子设备模型、同步控制策略等进行综合建模。

  • 动态仿真与功率波动分析:在仿真模型中引入光照变化和负载波动,模拟光伏发电系统的动态响应;
  • 并网同步策略优化:仿真过程中,验证不同的同步控制策略(如相位锁定环PLL)的性能。

3)结果分析

  • 当光照环境发生变化时光伏阵列的输出电压在MPPT控制器的调控作用下发生变化,保证光伏阵列的实际输出功率与最大输出功率很接近,即MPPT控制器实现了光伏阵列的最大功率输出;
  • 直流母线电压在并网控制器调控下稳定于设置值,该值的稳定确保了最大功率跟踪的高效运行,提高了整体效率,同时保证了逆变器和电网的安全稳定运行;
  • 三相全桥逆变器在并网控制器控制作用下输出的并网电流与电网电压频率相同,从而确保电网的稳定性,提升并网逆变器的工作效率。

3.光伏阵列故障模拟

1)问题描述

光伏阵列是光伏系统主要组成部分,光伏系统中故障率最高的是光伏阵列故障,由于大多数光伏电站建立在海拔高,环境极为恶劣的区域,光伏组件长期受到环境、气候以及其他外在因素的影响,因此环境因素导致光伏阵列故障率不断增大。当光伏阵列出现不同类型和程度的故障时,其自身结构或内部参数会发生某些变化从而影响发电性能,因此,通过分析故障特性来降低各种故障对光伏阵列输出特性的影响是十分有必要的。

2)解决方案

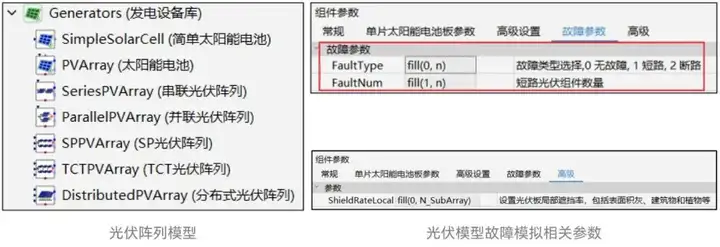

利用光伏发电模型库,建立包含环境模型、SP光伏阵列、斜坡电源负载、温度边界、光照强度边界和电压电流传感器的光伏板故障模拟系统,可以模拟光伏阵列短路、断路故障、局部遮挡。

3)结果分析

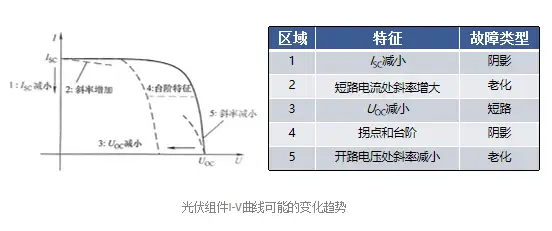

当光伏阵列发生断路故障时,断路所在支路输出电流为0,光伏阵列输出总电流减小,输出功率会减小;当光伏阵列发生短路故障时,短路所在支路的开路电压减小,光伏阵列输出功率也会减小。

五、使用说明

在使用光伏发电模型库进行系统搭建与仿真时,可能会遇到仿真报错的情况,这可能使得模型调试变得困难。为此,以下列出了一些常见的注意事项,旨在帮助大家更有效地应对这些问题。

1.使用注意事项

1)使用环境

光伏发电模型库依赖MWORKS.Sysplorer 2025a及以上版本,在使用该模型库前,用户需要申请并获取相应的授权许可(License)。

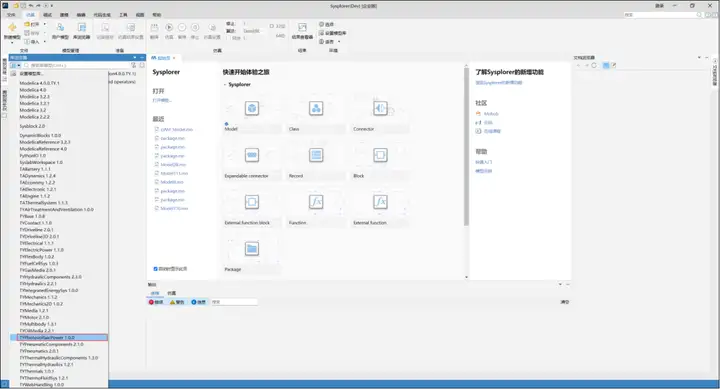

MWORKS.Sysplorer 2025a界面

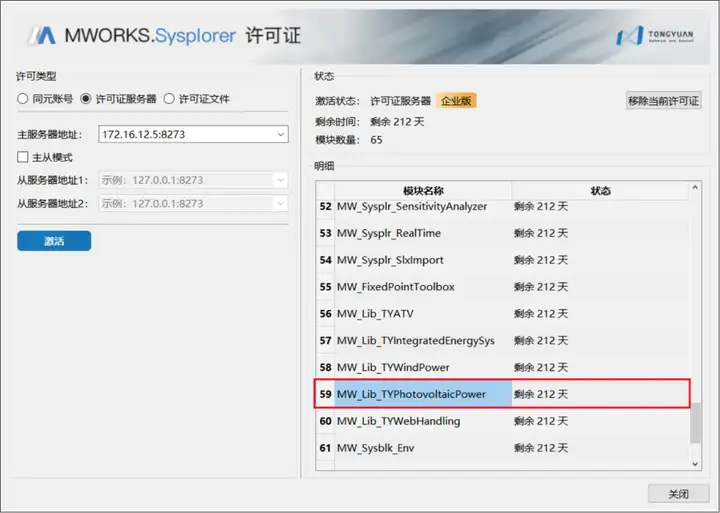

许可证查看界面

2)仿真设置

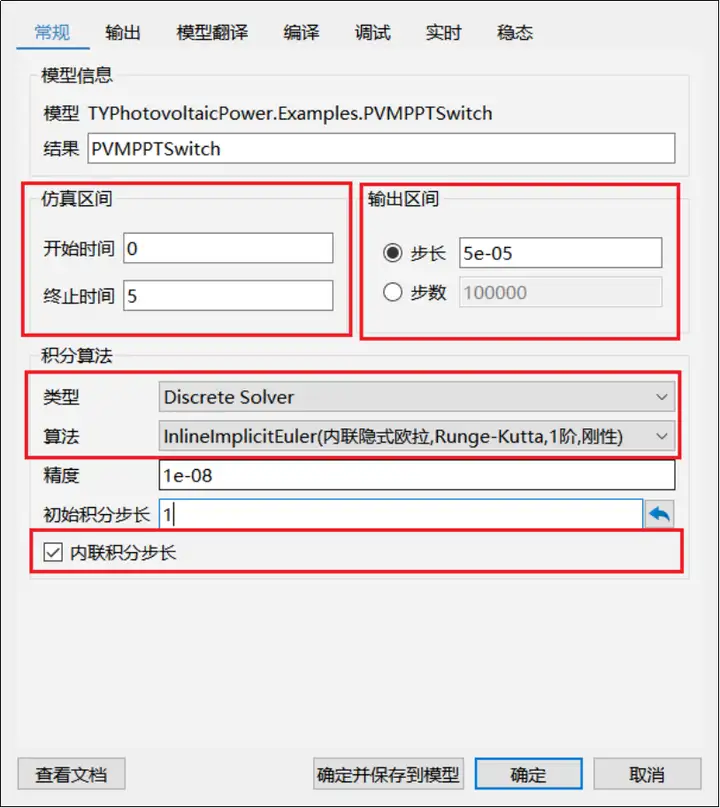

在进行光伏发电系统仿真时,需要进行合适的仿真设置,以确保系统仿真过程中的准确性和效率,仿真设置如下:

  • 步长设置:输出步长设定范围根据系统规模确定,若系统中包含开关电路型逆变器,则步长应根据开关频率选择,建议<=5e-5,以保证系统的求解精度,同时提高仿真效率;
  • 积分算法:推荐选择离散求解-InlinelmplicitEulier-内联积分步长,可提高求解速度同时保证求解精度。

2.常见问题解答

问:电力变换设备库中包含三类变换器,当需要优化仿真效率时,该选用哪种类型?

答:可以选择平均值型变换器。模型库电力变换设备中各变换器包含开关电路型、平均值型和开关函数型三类模型,其中平均值模型可以忽略开关器件的开关变化带来的高频波动,而重点捕获变频器的低频行为,从而有效提高系统的计算效率,非常适用于实时仿真或者控制器设计的相关场景。

问:现有光伏电池类型没有想要的类型,是否可以自定义参数,如何操作?

答:发电设备库中的太阳能电池模型支持自定义电池类型,将参数SolarType设置为用户自定义模式,而后依次输入光伏电池的各项参数即可。

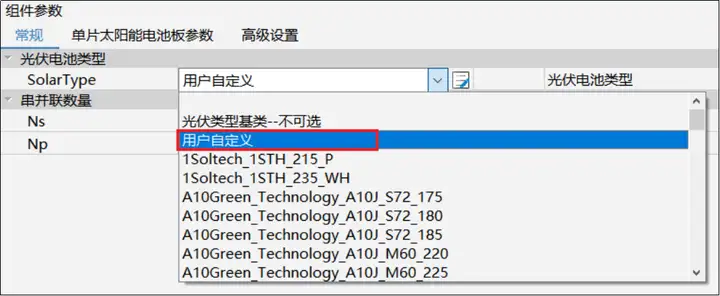

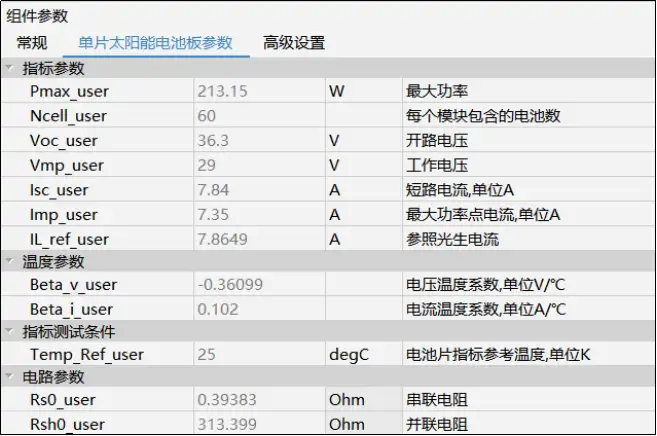

自定义光伏设备参数

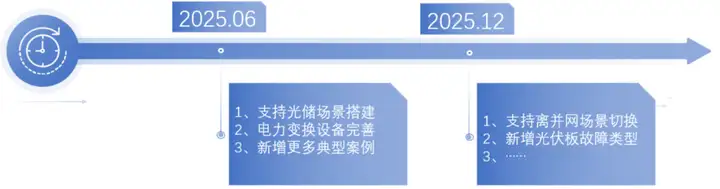

六、后续规划

本文简要介绍了光伏发电模型库V1.0.0版本,此版本能基本满足光伏行业相关人员的需求。但为了进一步扩展模型库的应用范围、提供更优的光伏行业解决方案,并为更多项目和教学提供坚实的技术支持,我们会持续迭代和升级模型库,重点涵盖以下场景和升级内容:

  • 更全面地支持光伏并网系统的搭建:模型库将增加多种类型的变换器和变压器模型,更全面地支持光伏并网系统的搭建;
  • 模拟更多光伏板的故障形式:将优化光伏阵列模型,增加对多种故障类型的支持,涵盖热斑效应、老化等问题
  • 满足光伏储能场景的建模需求:模型库将新增光储控制器模型,并优化、扩充储能系统相关组件模型;
  • 支持自动离并网切换:模型库将新增离并网控制器,确保在电网发生故障或波动时,光伏系统能够自动断开与电网的连接,进入离网模式;
  • 支持光伏多机并联时的功率均分:模型库将新增下垂控制器模型,确保多个逆变器并联时,每台逆变器根据负载和光伏阵列的发电情况均分总功率。

七、试用与反馈

欢迎大家在MWORKS 2025a在同元软控官网上线后进行下载试用,具体上线时间请关注我们的公众号。如果您在使用过程中遇到任何问题,或者有任何您认为可以提升产品质量的建议,欢迎您通过MoHub社区(https://mohub.net/home)发帖联系我们。期待该模型库能在未来的项目和科研中发挥重要作用,支持各类工程项目的顺利推进。
