GC6609 是36V 2A 微步进静音电机驱动芯片，内置最大 256 细分的步进驱动模式，超静音，低振动。芯片可以工作在 4~36V 的宽工作电压范围内，平均工作电流可以达到 2A，峰值电流 4A。

GC6609内置自动增益控制环路（AGC），对可变负载实现力矩的自动调整补偿，保证力矩一致。电机保持时自动省电功能。全方位的输出保护，包括过温保护，欠压保护，输出短路保护等。

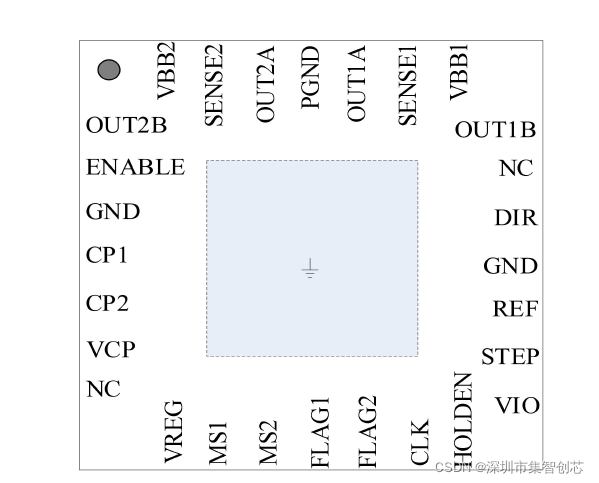

GC6609采用QFN28 封装形式。
在这里插入图片描述
在这里插入图片描述
——————————————————
VX:13418526585 QQ：553474016
