1.AVDTP 概念
AVDTP 即 AUDIO/VIDEO DISTRIBUTION TRANSPORT PROTOCOL（音视频分配传输协
议），主要负责 A/V stream 的协商、建立及传输程序，还指定了设备之前传输
A/V stream 的消息格式.
AVDTP 的传输机制和消息格式是以 RTP 为基础的。RTP 由 RTP Data Transfer
Protocol (RTP)和 RTP Control Protocol(RTCP)组成。AVDTP 是在 L2CAP 上传输
的。AVDTP 有专门的 PSM（0x19）值。AVDTP 和蓝牙协议栈的结构图：
在这里插入图片描述

在这里插入图片描述

A/V stream 和 A/V signaling 都在 L2CAP 上传输。Signaling 负责 stream 的发现、配置、建立和传输控制。

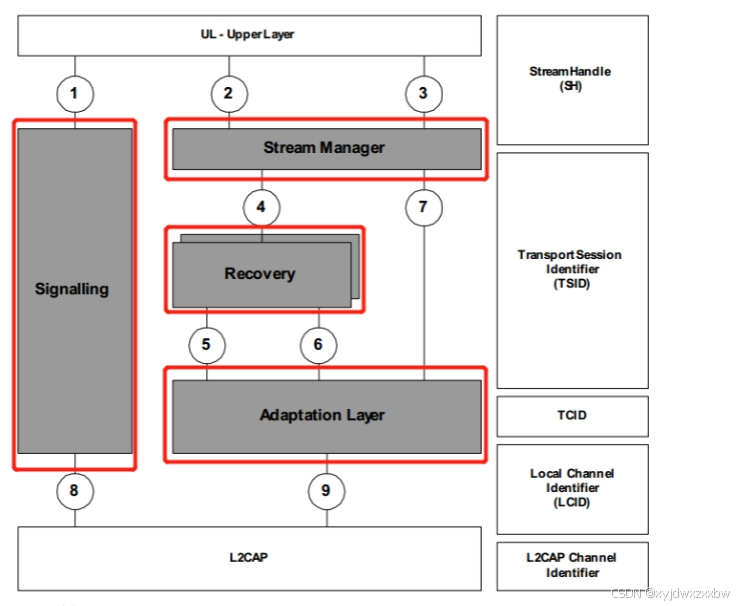

AVDTP有以下几个组件
在这里插入图片描述
① Signalling
命令以及命令响应交互通道
② Stream Manager
流管理组件，一共有以下几种能力：传输流，组合 media 封包，时间戳管理，media封包序号管理，报告丢包给上层，抖动计算
③ Recovery
封包回复组件
④ Adaptation Layer
这层提供了一下几个能力：多路复用模式，允许在一个传输通道(TCID)上多路复用多个传输会话(TSID)，使用更强劲头压缩
在这里插入图片描述
传输服务
AVDTP 一共分为几个传输服务
1）Basic Service
2）Recovery Service
3）Reporting Service
4）Adaptation Service – Multiplexing
5）Adaptation Service – Robust Header Compression
6）Transport and Signaling Channel Establishment

Basic Service只使用 signalling和stream manager，个人理解也就是实现最基础的媒体流数据传输功能；
Recovery Service在 basic service 的基础上加了 Recovery 组件
该恢复服务使用 SRC 端上的一个传输会话的媒体包来生成附加的编码包;这些恢复包可以在 SNK 端用于重建在空气传输路径上丢失的原始媒体包。
Reporting Service，个人理解就是可以实现向上层报告丢包，可以配置为单向或者双向（SRC和SNK之间）
Adaptation Service – Multiplexing，多路复用模式，个人理解，就是可以将多个流使用同一个L2CAP通道传输。（不太理解）
Adaptation Service – Robust Header Compression，强力头压缩服务，可以减少媒体包和恢复包的头开销
Transport and Signaling Channel Establishment，参与 stream connection 的两个设备之间最多需要 4 个 L2CAP 通道。

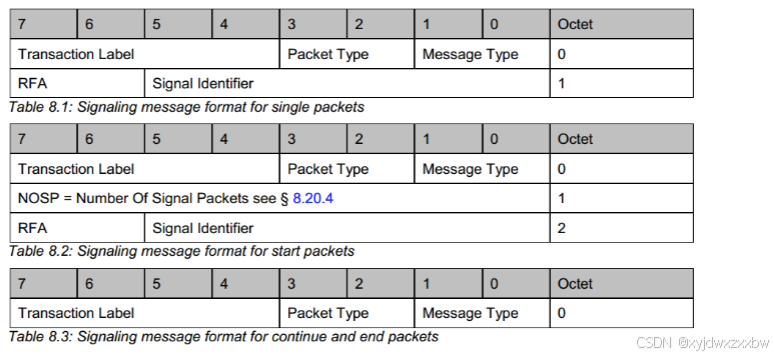

AVDTP signal包格式
在这里插入图片描述

Transaction Label：传输标示，4bit，INT 角色来填写一个值，ACP 必须回送一样的值
Packet Type：封包类型，0-4，单个封包，开始，继续，结束封包
Message Type：消息类型，0-4， command，general reject，response accept， response reject

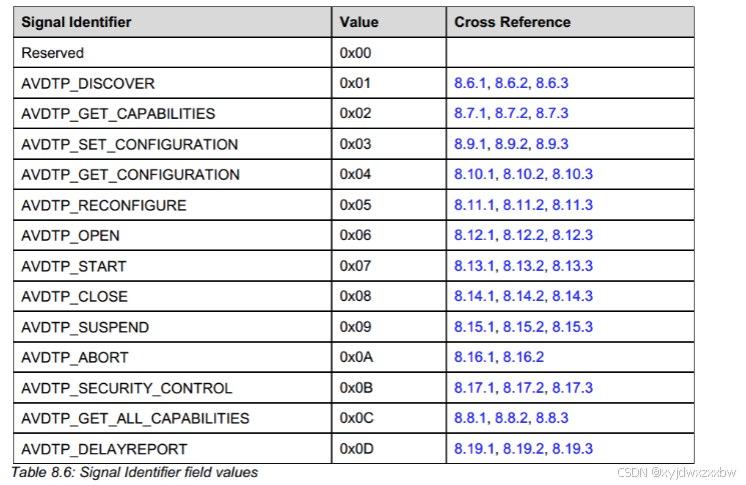

Signal Identifier：信令标识符，
在这里插入图片描述

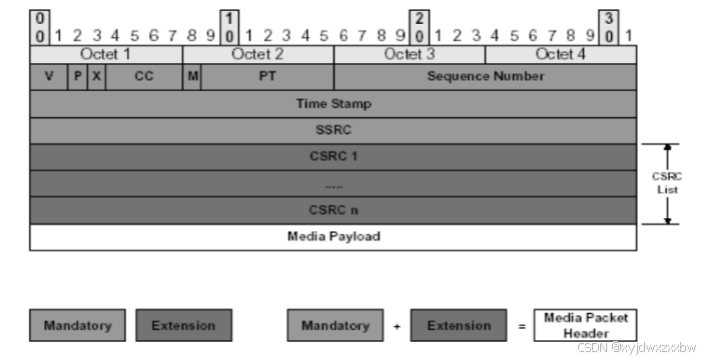

media封包格式

Version:RTP 版本，一般值是 2
Padding:在包末尾填充 1 个或者多个 byte 表示填充，这部分忽略
Extension：扩展位，此位如果是 1，那么在固定头部后面加一个 byte 扩展位
CSRC count：标示后面的 CSRC 有多少 Byte
Marker (M):marke 是由一个 profile 定义的。用来允许标识在像报文流中
界定帧界等
的事件。一个 profile 可能定义了附加的标识位或者通过修改 payload type
域中的位数量来指定没有标识位。
Payload Type (PT)：有效荷载类型，占 7 位，用于说明 RTP 报文中有效载荷的
类型，如 GSM 音频、JPEM 图像等,在流媒体中大部分是用来区分音频流和视频流
的，这样便于客户端进行解析。
Sequence Number：占 16 位，用于标识发送者所发送的 RTP 报文的序列号，每发
送一个报文，序列号增 1。这个字段当下层的承载协议用 UDP 的时候，网络状况
不好的时候可以用来检查丢包。同时出现网络抖动的情况可以用来对数据进行重
新排序，序列号的初始值是随机的，同时音频包和视频包的 sequence 是分别记
数的。
Time Stamp：时间戳
实际上，时间戳增加一并不是我们通常意义上的过了一个微秒，而是增加了一个
采样间隔那么长的时间。举个例子来说。不同的采集有不同的采样频率，比如一
般的音频是 8K 的采样频率，也就是一毫秒采集 8 次数据，也就是每次采样间隔
是 1/8MS，而 timestamp 增加 1 也就意味着增加了一个采样间隔。也就是过了
1/8MS。换个例子，如果令一种编码的采样频率是 16K，那么 timestamp 增加 1
也就意味着系统过了 1/16MS。也就是说，再同一个系统中，对不同编码，虽然
使用同一个时钟，但 timestamp 的增长速度是不同的，在这个例子中，采样频率
是 16K 的编码要比 8K 的快两倍，请记住这个区别。
SSRC：占 32 位，用于标识同步信源。该标识符是随机选择的，参加同一视频会
议的两个同步信源不能有相同的 SSRC。
CSRC list：每个 CSRC 标识符占 32 位，可以有 0～15 个。每个 CSRC 标识了包含
在该 RTP 报文有效载荷中的所有特约信源。
后续的 Media payload 就是音频数据了

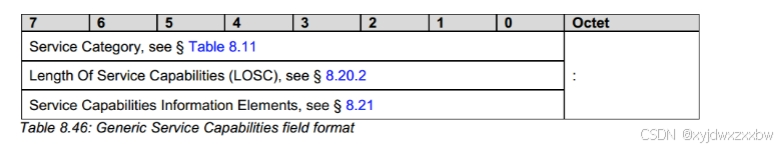

AVDTP的很多命令会用到 Service Capablities，其格式如下：
在这里插入图片描述
其中 Service Category 就是 TYPE， Length Of Service Capabilities (LOSC)就是类似于 length,也就是后续Service Capabilities Information Elements 的长度
① Media Transport Capabilities
② Reporting Capabilities
③ Recovery Capabilities

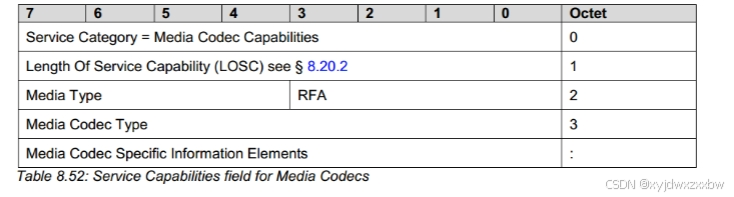

④ Media Codec Capabilities
在这里插入图片描述
其中 Media Type 跟 Media Codec Type 在以下链接中：
https://www.bluetooth.com/specifications/assigned-numbers/audio-video
其中 Media Type 有如下值：
0 代表 Audio,1 代表 Video,2 代表 Multimedia
其中 Media Codec Type 有如下值：

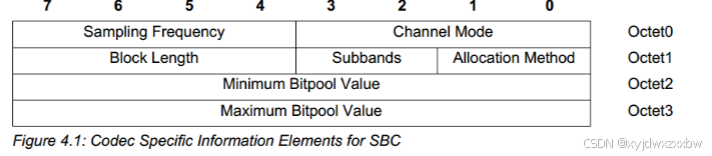

此部分的 Media Codec Specific Information Elements 就是上层的一些 codec信息，比如下图是 SBC 的
在这里插入图片描述
⑤ Content Protection Capabilities
⑥ Header Compression Capabilities
⑦ Multiplexing Capabilities
⑧ Delay Reporting Capabilities

AVDTP的命令，可以参考上面那个信令标识符表
Stream End Point Discovery
每个 AVDTP 端都会注册一个或者多个 SEP,通过 SEID 来标示，这个命令就是获取对端的 SEP 信息，包括 SEID(SEP 的 ID) ， In Use( 是否被使用 ) ， Media Type(Audio,Media,MultiMedia),TSEP(角色是 Sink 还是 Source

Get All Capabilities
这个命令就是通过SEID来获取对方的能力的对方响应时，就会用上面介绍的Service Capablities格式回复

Set Configuration
AI的解释是在蓝牙音频设备连接过程中，通过之前的 Discover 和 Get Capabilities 等命令，设备双方了解到彼此支持的音频编解码格式、采样率、声道数等能力。Set Configuration Command 用于选定具体要使用的音频参数组合。例如，手机与耳机连接时，手机根据自身播放内容（如音乐、游戏等）的需求，结合耳机支持的能力，通过该命令告知耳机使用特定的编解码方式（如 AAC）、采样率（如 44.1KHz）和声道模式（如立体声）等进行音频传输
该命令也是使用SEID进行设置的（包括ACP SEID和INT SEID)

Get Stream configuration
通过SEID获取具体配置

Stream Reconfigure
这个可以在不断开AVDTP链路的情况下重新配置，但也需要先挂起流会话，配置完，再启动流传输

Stream Establishment
配置完之后可以通过这个命令打开某个SEID

Stream Start
这个命令就是打开SEID之后，启动流传输

Close Stream
关闭某个SEID

Suspend Command
暂停某（几）个SEID的流传输

Abort 命令
这个命令可以终止任何正在进行的操作（命令）

Security Control
发起加密？不理解。看AI的解释，意思可能是，双方可以通过这个命令再协商一个加密算法，然后媒体流数据通过这个加密算法加密之后再发送

Delay Report命令
在蓝牙音频传输过程中，从设备（如耳机）接收音频数据、存入缓冲区以及在音频数字信号处理器（DSP）中解码都需要一定时间。Delay Report 命令允许耳机等接收设备将自身处理音频的延迟时间报告给主设备（如手机），主设备根据这个延迟时间来调整视频播放的时机，从而实现音视频的同步播放
