3.5 集成运放的性能指标及低频等效电路

集成运放是模拟电路设计中不可或缺的元件,其性能指标直接影响整个系统的性能。理解这些性能指标有助于选择合适的运放并优化电路设计。本节将详细介绍集成运放的主要性能指标,并探讨其低频等效电路模型。

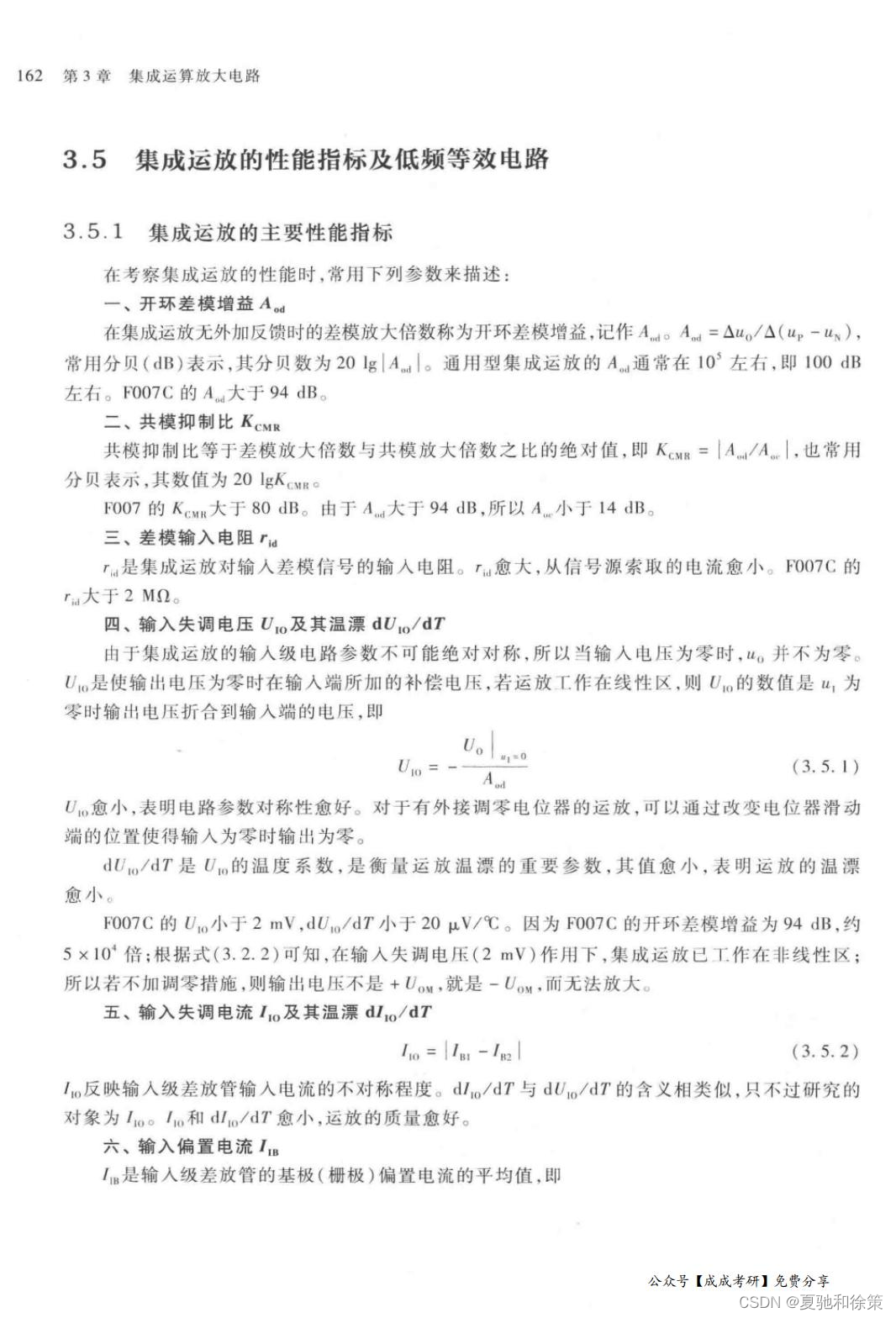

3.5.1 集成运放的主要性能指标

开环差模增益 𝐴𝑠As​

开环差模增益是指在无外加反馈的情况下运放的放大倍数。这个指标是衡量运放基本性能的核心参数。例如,F007C的开环差模增益高于94 dB,表明其放大能力极强。

共模抑制比 𝐾𝑐𝑚Kcm​

共模抑制比是差模增益与共模增益之比的绝对值,用来衡量运放在抑制共模信号方面的能力。一个高的共模抑制比(如F007的大于80 dB)意味着运放在处理差分信号时能有效抑制共模干扰。

差模输入电阻 𝑟𝑎ra​

差模输入电阻是运放对差分输入信号的阻抗。较高的输入电阻(F007C大于2 MΩ)意味着从信号源索取的电流更少,这对于维持信号源的稳定性及减少加载效应非常关键。

输入失调电压及其温漂 𝑈U 和 𝑑𝑈/𝑑𝑇dU/dT

输入失调电压是指为了使输出电压为零而必须在输入端加的补偿电压。F007C的输入失调电压小于2mV,说明其电路的对称性较好。温漂 𝑑𝑈/𝑑𝑇dU/dT 小于20μV/℃,表明运放的性能在温度变化下依然稳定。

输入失调电流及其温漂 𝐼𝑜𝑠Ios​ 和 𝑑𝐼𝑜𝑠/𝑑𝑇dIos​/dT

输入失调电流是输入级晶体管偏置电流的不对称程度。F007C的设计保证了较低的输入失调电流,减少了对信号源内阻的影响。

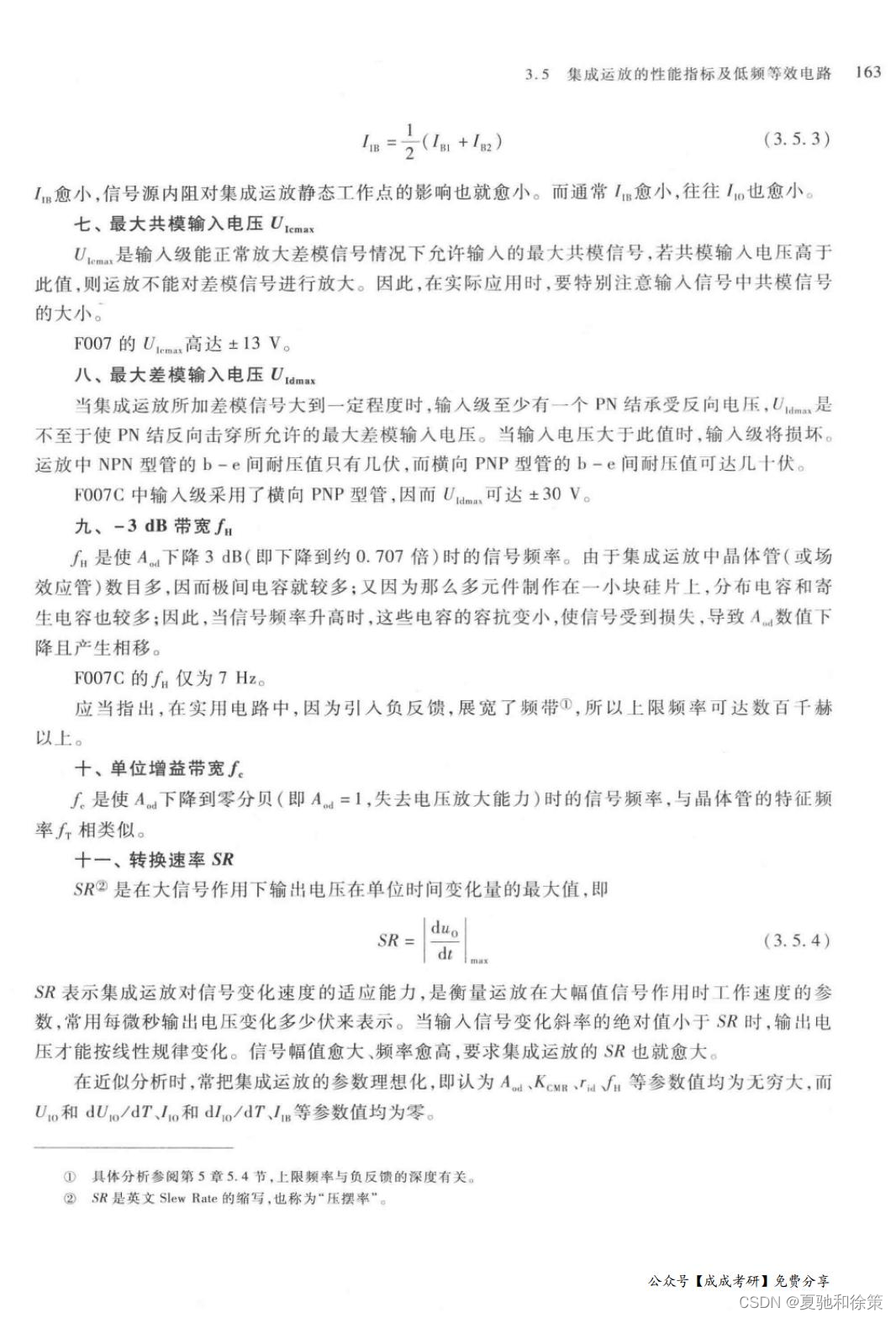

最大共模/差模输入电压 𝑈𝑐𝑚Ucm​ 和 𝑈𝑎𝑚Uam​

这两个参数定义了运放能够处理的最大共模信号和差模信号的电压范围。例如,F007的最大共模输入电压高达±13V,而差模输入电压可达±30V,使其适用于宽范围的应用。

-3 dB带宽和单位增益带宽 𝑓−3𝑑𝐵f−3dB​ 和 𝑓𝑢fu​

-3 dB带宽定义了增益下降到-3 dB点时的信号频率,而单位增益带宽是指运放增益下降到1(0 dB)时的频率。这两个参数共同描述了运放在不同频率下的性能。

转换速率 𝑆𝑅SR

转换速率描述了运放输出电压在大信号作用下的最大变化速度,是衡量运放处理高速信号能力的重要指标。

低频等效电路模型

在分析和设计低频应用时,常常使用运放的低频等效电路模型来简化问题。该模型包含了上述性能指标所体现的各种电路元素,如电阻、电容和电压源等,能够有效模拟运放在实际应用中的表现。

通过这些性能指标和等效电路模型的理解,设计师可以更准确地评估和选择适合特定应用需求的集成运放。这些详细的参数说明和模型分析为运放的实际应用提供了坚实的理论基础。



3.5.2 集成运放的低频等效电路

集成运放的低频等效电路是理解其在实际电子电路中行为的一种有用工具。通过简化模型,我们能够更容易分析和设计基于运放的电路。本节将详细探讨集成运放的低频等效电路及其应用。

集成运放低频等效电路的构建

在分析复杂的放大器电路时,使用低频等效电路可以显著简化问题。例如,考虑一个含有多个晶体管的集成运放,如F007,它内部可能包含19个晶体管。如果为每个晶体管都构建一个详细的模型(每个晶体管由11个元件构成),整个模型将包含超过200个元件,这使得电路变得极为复杂。因此,常采用更为简化的宏模型来代表整个运放。

宏模型的优势

宏模型的目标是在保持足够精度的前提下简化电路模型。通过将运放简化为具有基本输入和输出特性的模型,可以使电路分析更加接近于线性电路分析,从而提高设计的效率和准确性。

低频等效电路的组成

输入端等效电路

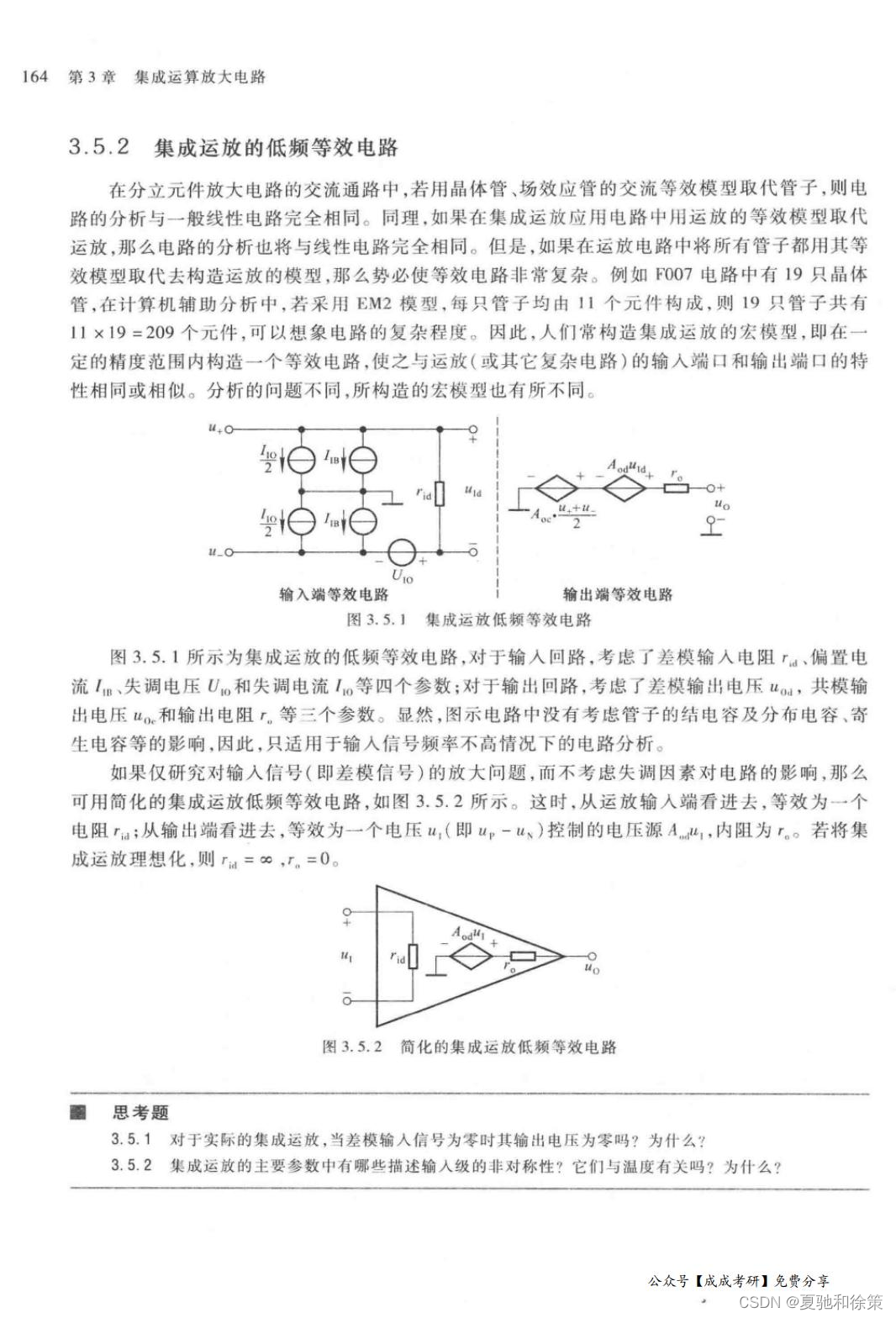

如图3.5.1所示,输入端等效电路包括差模输入电阻 𝑟𝑎ra​,偏置电流 𝐼𝑏Ib​,失调电压 𝑈𝑜𝑠Uos​ 和失调电流 𝐼𝑜𝑠Ios​。这些元件共同定义了运放对输入信号的响应特性,包括:

  • 差模输入电阻 𝑟𝑎ra​:高输入电阻表明运放对输入信号源的负载较小。
  • 偏置电流和失调电流:影响运放输入端的直流特性,对精确信号处理尤为重要。

输出端等效电路

输出端等效电路则包括差模输出电压 𝑢𝑜uo​,共模输出电压和输出电阻 𝑟𝑜ro​。这些参数直接影响运放的输出性能,特别是在负载变动时:

  • 输出电阻 𝑟𝑜ro​:较低的输出电阻有助于提供更好的负载驱动能力。

低频等效电路的应用

在低频应用中,这种简化的模型非常有用,特别是当输入信号频率不高,且电路设计重点在于直流或低频性能时。对于需要精确控制的应用,如精密测量和音频放大器,使用这种等效电路可以帮助设计师预测运放在不同工作条件下的表现。

简化的低频等效电路

在某些情况下,可能只关注对差模信号的放大能力而忽略失调因素,这时可以进一步简化低频等效电路,如图3.5.2所示。在这个模型中,运放可以看作是一个由差模增益 𝐴𝑣Av​ 控制的电压源,与一个内部输出电阻 𝑟𝑜ro​ 相连。

这种简化的模型对于初步设计和快速分析尤其有用,能够提供对运放在电路中行为的第一印象,帮助设计师作出更合理的设计决策。

结论

理解和应用集成运放的低频等效电路是电子电路设计中的一项重要技能。通过这些模型,设计师可以有效地预测和优化运放在实际电路中的表现,确保电路设计满足所需的性能标准。
