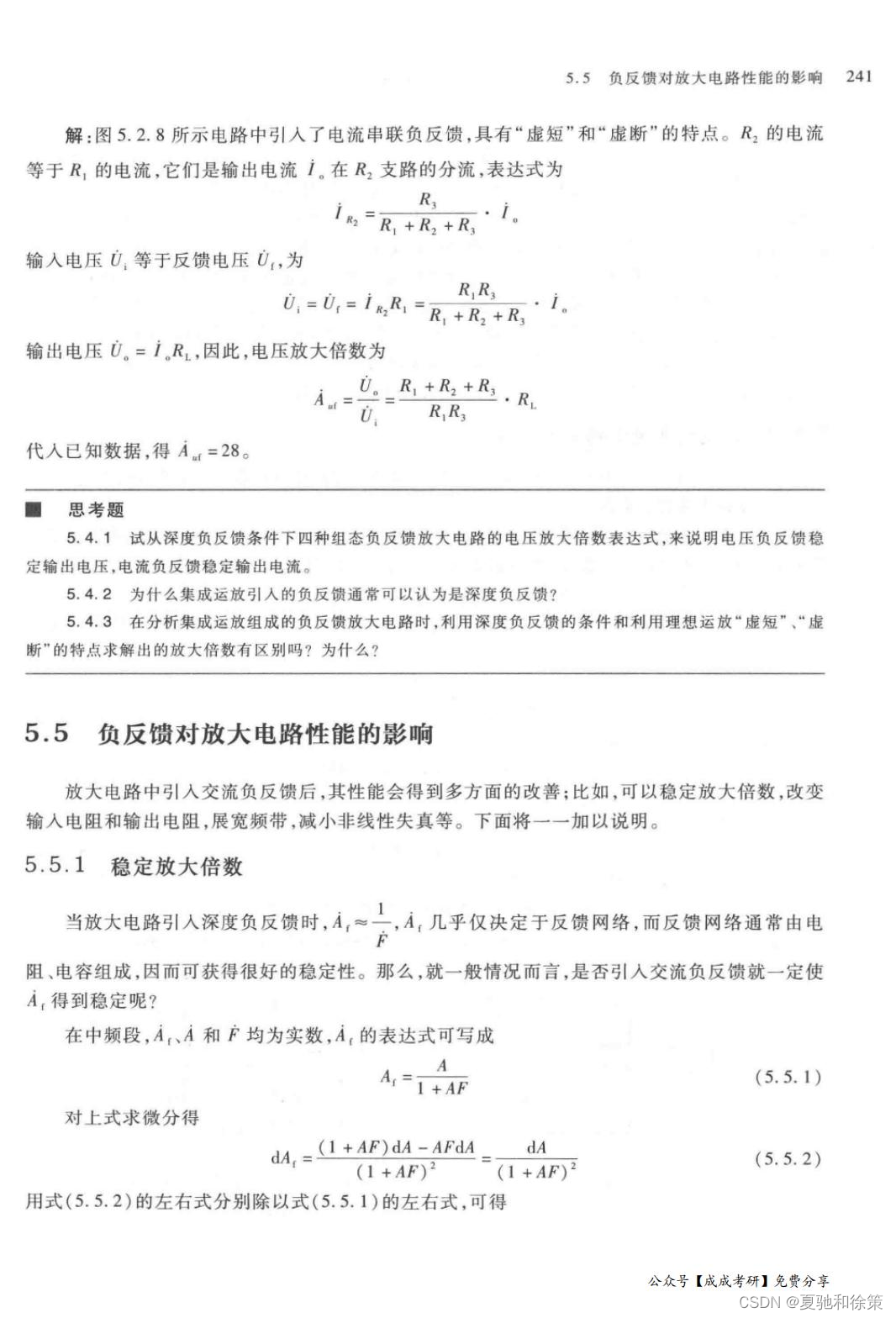

5.5 负反馈对放大电路性能的影响



5.5 负反馈对放大电路性能的影响

在放大电路中引入交流负反馈可以显著改善其性能，包括稳定放大倍数、改变输入和输出电阻、拓宽频带、减少非线性失真等。以下我们将逐一解释这些方面的影响。

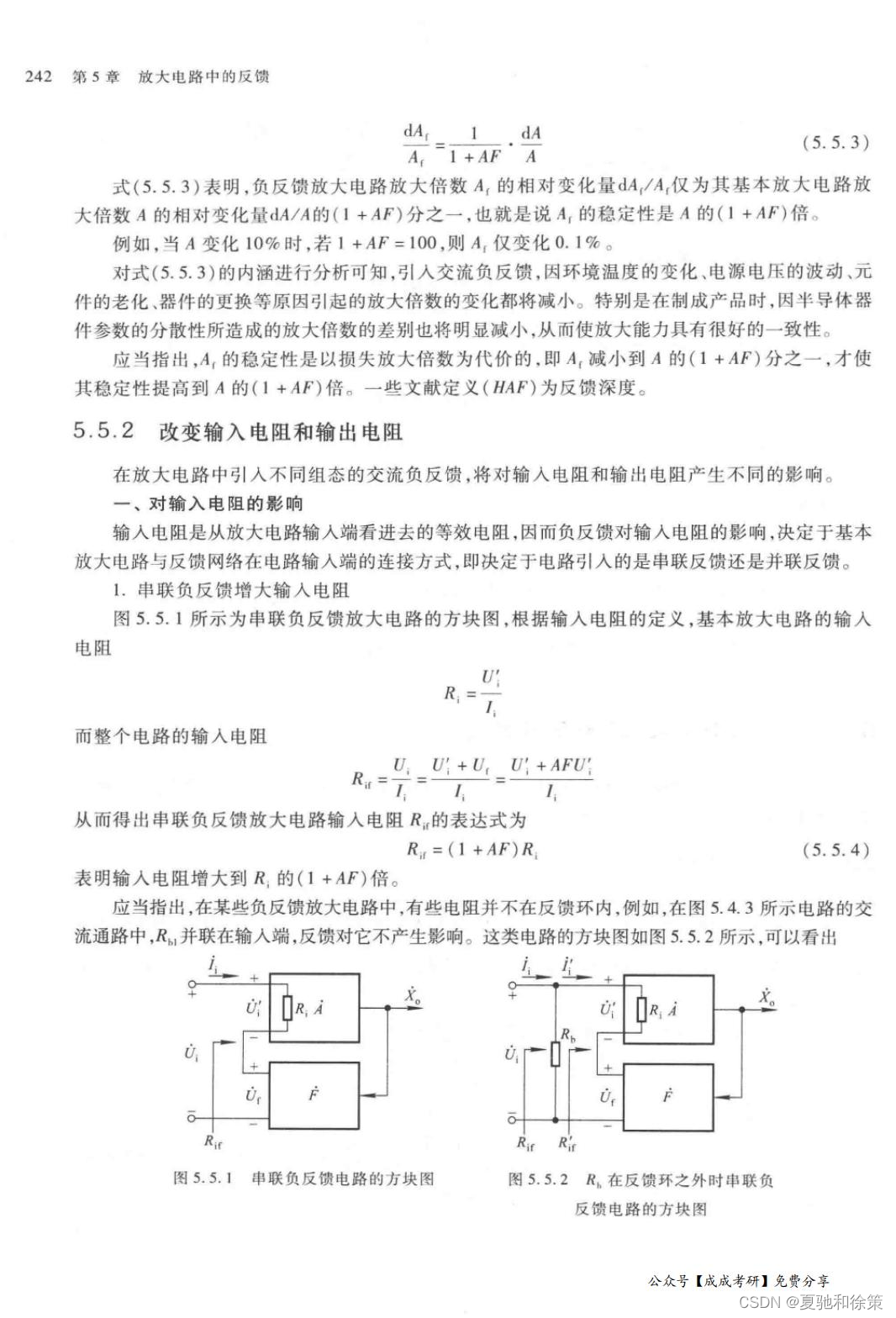

5.5.1 稳定放大倍数

当在放大电路中引入深度负反馈时，放大倍数 𝐴𝑓Af​ 主要由反馈网络决定。反馈网络通常由电阻和电容组成，具有很好的稳定性。因此，引入负反馈的电路能够获得稳定的放大倍数。

问题探讨：负反馈一定能让放大倍数稳定吗？

在中频段，开环放大倍数 𝐴A 和反馈放大倍数 𝐴𝑓Af​ 都可以看作实数。 𝐴𝑓Af​ 的表达式为：

其中 𝐹F 是反馈网络的反馈系数。

对式 (5.5.1) 求微分，得到：

将 (5.5.2) 式两边分别除以 (5.5.1) 式的两边：

式 (5.5.3) 表明，在负反馈放大电路中，放大倍数 𝐴𝑓Af​ 的相对变化量 𝑑𝐴𝑓𝐴𝑓Af​dAf​​ 仅为基本放大电路放大倍数 𝐴A 的相对变化量 𝑑𝐴𝐴AdA​ 的 11+𝐴𝐹1+AF1​ 分之一。因此，放大倍数 𝐴𝑓Af​ 的稳定性是基本放大倍数 𝐴A 的 1+𝐴𝐹1+AF 倍。

例如，如果 𝐴A 发生了 10% 的变化，而 1+𝐴𝐹=1001+AF=100，那么 𝐴𝑓Af​ 只会变化 0.1%。

深入分析

从 (5.5.3) 式的意义可以看出，引入交流负反馈后，由于环境温度变化、电源电压波动、元件老化或更换等原因引起的放大倍数变化都将减少。特别是在生产产品时，由于半导体器件参数的分散性而造成的放大倍数差异也会明显减小，确保放大性能的一致性。

注意事项

需要注意的是，放大倍数 𝐴𝑓Af​ 的稳定性是以损失放大倍数为代价的。为了使放大倍数的稳定性提高到 𝐴A 的 1+𝐴𝐹1+AF 倍，放大倍数 𝐴𝑓Af​ 会减少到 𝐴A 的 11+𝐴𝐹1+AF1​ 分之一。一些文献将 1+𝐴𝐹1+AF 称为反馈深度。







5.5.2 改变输入电阻和输出电阻

在放大电路中引入交流负反馈会根据反馈的类型（串联或并联）不同，对输入电阻和输出电阻产生显著影响。

对输入电阻的影响

输入电阻是指从放大电路输入端看进去时的等效电阻。负反馈对输入电阻的影响主要取决于基本放大电路与反馈网络在输入端的连接方式。

串联负反馈增大输入电阻

在串联负反馈放大电路中，基本放大电路的输入电阻记为 𝑅R，而引入反馈后整个电路的输入电阻变为 𝑅′R′。串联负反馈通常会增大输入电阻，其表达式为：

这表明，输入电阻增大到原来的 (1+𝐴𝐹)(1+AF) 倍。如图5.5.1所示，这种增加的输入电阻有助于提高电路对信号源的适配能力。

在某些特殊的电路配置中，例如图5.5.2所示，某些电阻不在反馈环内，这时的输入电阻表达式为：

即使反馈对并联在输入端的 𝑅′′R′′ 不产生影响，但引入串联负反馈依旧会增大其他支路的输入电阻。

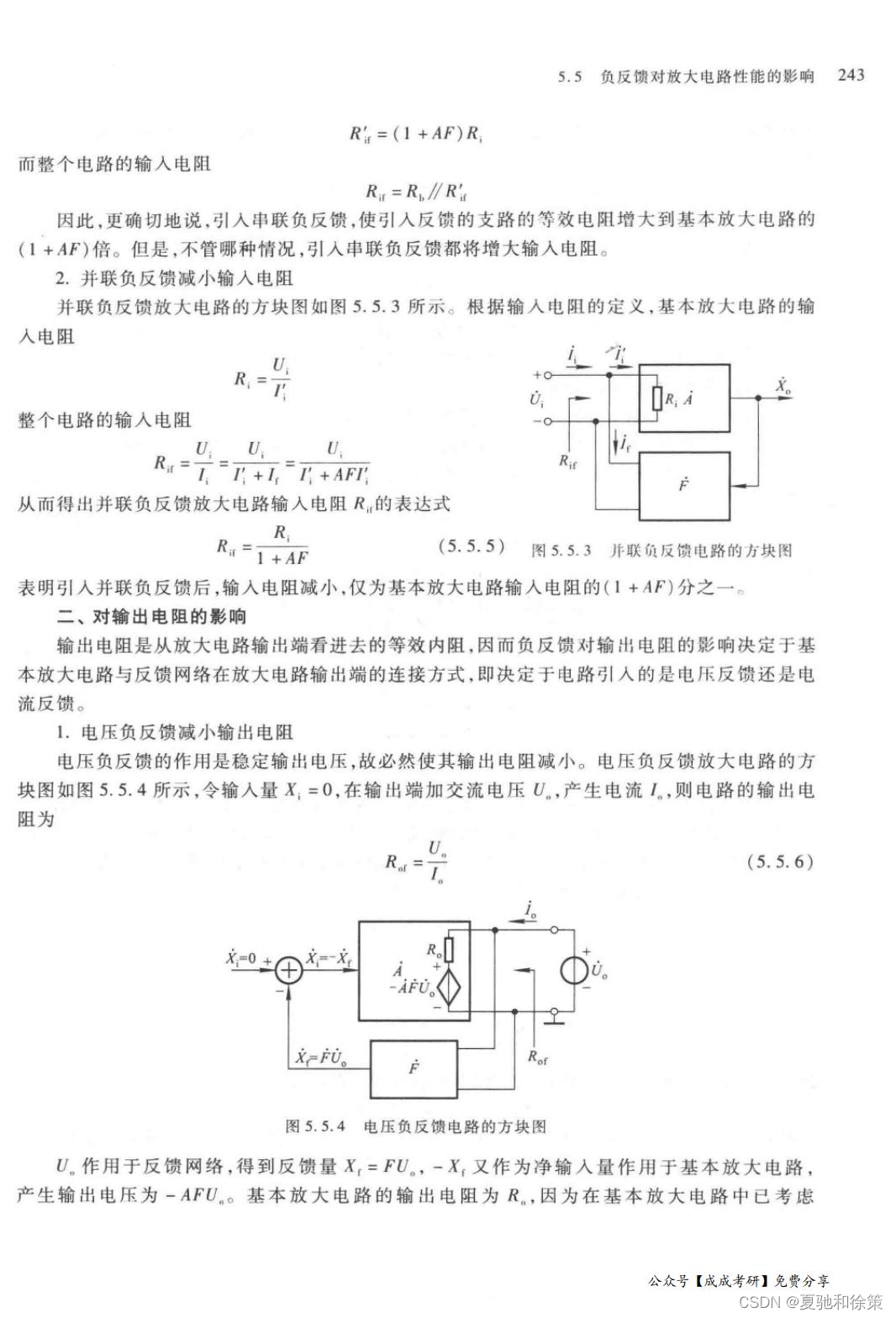

并联负反馈减小输入电阻

并联负反馈放大电路的输入电阻 𝑅′′R′′ 表达式为：

并联负反馈会减少输入电阻，使之变为基本放大电路输入电阻的 (1+𝐴𝐹)(1+AF) 分之一。如图5.5.3所示，这种减少的输入电阻有助于提高电路对低阻抗信号源的适配能力。

对输出电阻的影响

输出电阻也会受到负反馈的影响，其变化取决于反馈类型：

• 串联负反馈减小输出电阻：串联负反馈通常会减小输出电阻，使电路更能有效地驱动低阻抗负载。
• 并联负反馈增大输出电阻：并联负反馈增大输出电阻，有利于电路的稳定性，尤其是在高频应用中。

这些改变帮助电路设计师根据不同应用需求调整电路参数，优化电路的整体性能。



对输出电阻的影响

输出电阻表示从放大电路输出端看进去的等效内阻。负反馈对输出电阻的影响取决于基本放大电路和反馈网络在输出端的连接方式，也就是电路引入的是电压反馈还是电流反馈。

电压负反馈减小输出电阻

电压负反馈旨在稳定输出电压，因此会使输出电阻减小。图 5.5.4 展示了电压负反馈电路的方块图。在该电路中，将输入量 𝑋𝑖Xi​ 置为零，并在输出端施加交流电压 𝑈𝑜Uo​，产生输出电流 𝐼𝑜Io​。此时，电路的输出电阻可定义为：

由于反馈网络已考虑其负载效应，故无需重复考虑对其的影响。输出电阻的表达式为：

这里，𝑅R 表示基本放大电路的输出电阻。负反馈使得电路输出电阻仅为其原始输出电阻的 11+𝐴𝐹1+AF1​ 分之一。当 1+𝐴𝐹1+AF 无穷大时，输出电阻 𝑅𝑜Ro​ 近乎为零，表现出恒压源的特性。

电流负反馈增大输出电阻

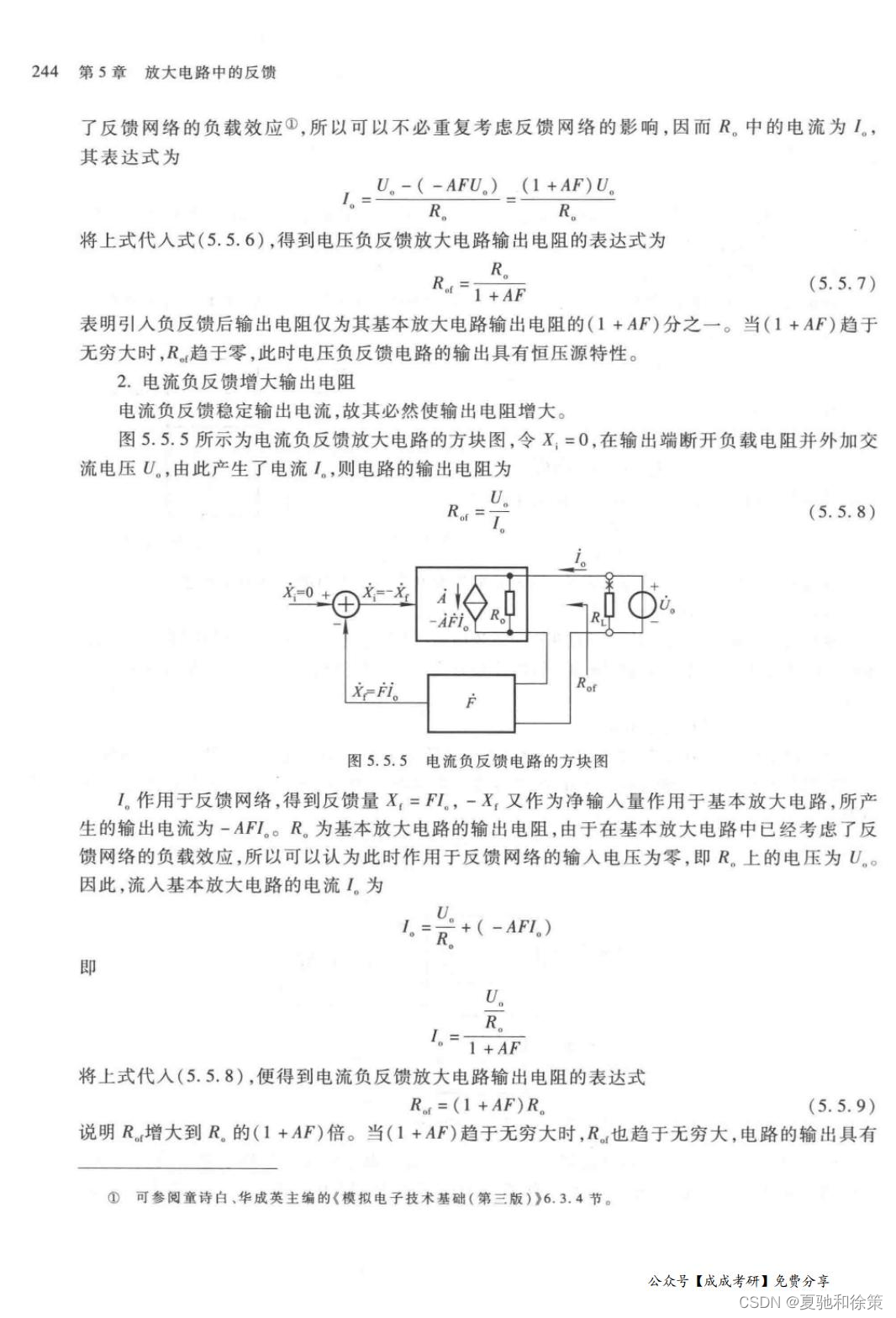

电流负反馈旨在稳定输出电流，因此会使输出电阻增大。图 5.5.5 展示了电流负反馈电路的方块图。此时，将 𝑋𝑖=0Xi​=0，在输出端施加交流电压 𝑈𝑜Uo​，产生输出电流 𝐼𝑜Io​。此时，电路的输出电阻可定义为：

反馈量 𝑋𝑓=𝐹⋅𝐼𝑜Xf​=F⋅Io​ 作为净输入信号作用于基本放大电路，导致输出电流为：

由此，输出电阻的表达式为：

这表明，输出电阻增加到原来的 (1+𝐴𝐹)(1+AF) 倍。当 1+𝐴𝐹1+AF 无穷大时，输出电阻 𝑅𝑜Ro​ 同样趋于无穷大，表现出恒流源的特性。

需要注意，在某些电路中，部分电阻会并联在反馈环之外，例如图 5.4.4 所示的电路。反馈的引入对这些并联在环外的电阻无影响。在这些电路中，电流负反馈仅稳定了反馈支路的电流，并使该支路的等效电阻增大到基本放大电路的 (1+𝐴𝐹)(1+AF) 倍。

反馈类型对输入和输出电阻的影响总结

表 5.5.1 总结了四种反馈组态对输入和输出电阻的影响。在理想情况下（1+𝐴𝐹=∞1+AF=∞），输入和输出电阻的变化可趋近于表中的理想值。

反馈组态	输入电阻变化（理想值）	输出电阻变化（理想值）
电压串联	增大（无穷大）	减小（零）
电流串联	增大（无穷大）	增大（无穷大）
电压并联	减小（零）	减小（零）
电流并联	减小（零）	增大（无穷大）

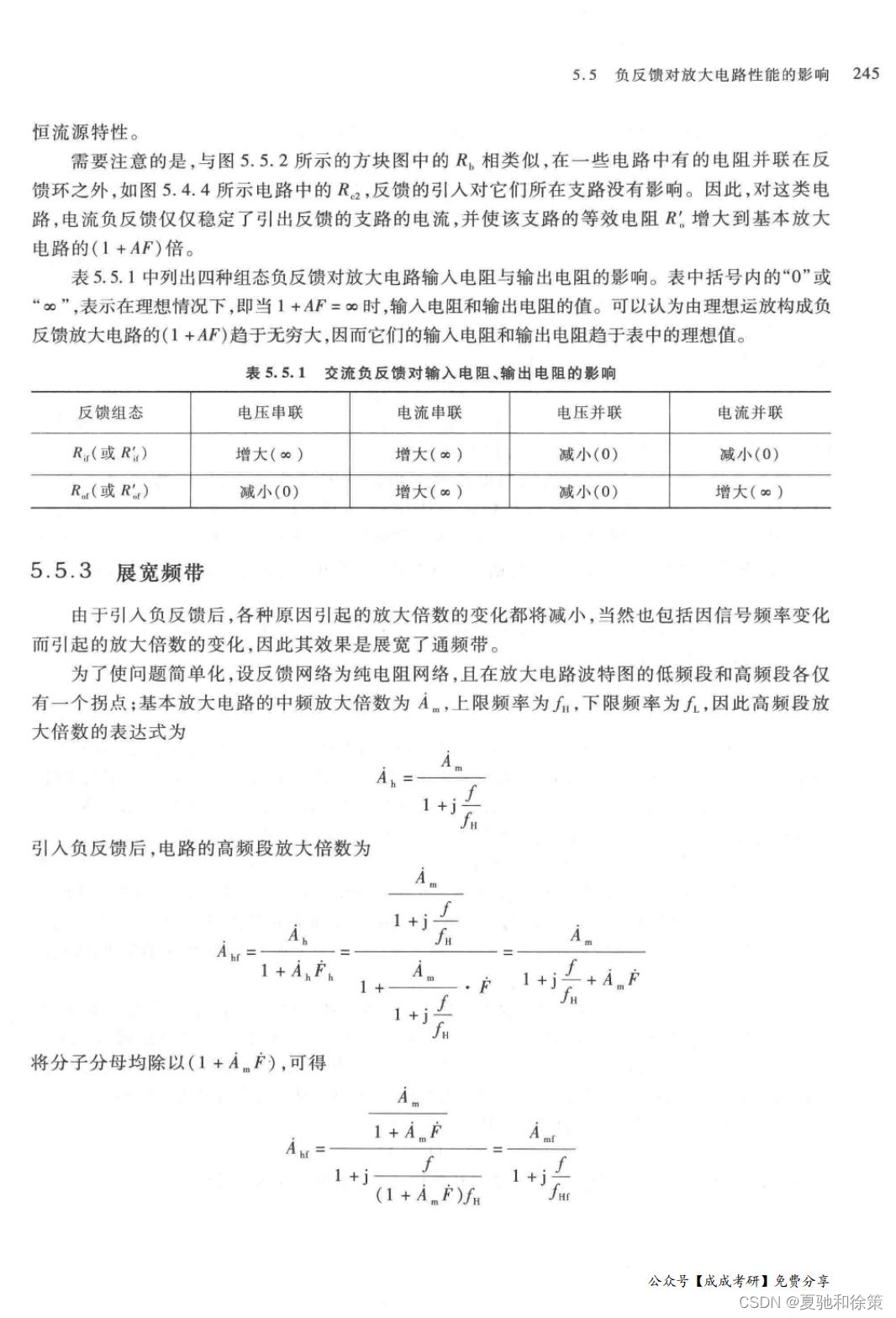

5.5.3 展宽频带

引入负反馈后，放大倍数的变化因各种原因而减小，其中包括由于信号频率变化所导致的放大倍数变化。负反馈的这一特性有助于展宽通频带。

为简化讨论，假设反馈网络为纯电阻网络，且放大电路的波特图在高、低频段各只有一个拐点，基本放大电路的中频放大倍数为 𝐴0A0​，上限频率为 𝑓𝑢fu​，下限频率为 𝑓𝑙fl​。在高频段，基本放大电路的放大倍数表达式为：

引入负反馈后，放大电路的高频段放大倍数变为：

将分子分母均除以 1+𝐴0𝐹1+A0​F，得到：

这里，𝐴A 表示负反馈电路的中频放大倍数，上限频率 𝑓𝑤𝑢fwu​ 表示为：

𝑓𝑤𝑢=(1+𝐴0𝐹)⋅𝑓𝑢(5.5.10)fwu​=(1+A0​F)⋅fu​(5.5.10)

这表明，引入负反馈后，上限频率增加到基本放大电路的 (1+𝐴0𝐹)(1+A0​F) 倍。

类似地，负反馈电路的下限频率 𝑓𝑤𝑙fwl​ 表达式为：

下限频率减小到基本放大电路的 11+𝐴0𝐹1+A0​F1​ 分之一。

因此，基本放大电路和负反馈放大电路的通频带可近似表示为：

𝐵𝑊0=𝑓𝑢−𝑓𝑙基本放大电路的通频带BW0​=fu​−fl​基本放大电路的通频带

𝐵𝑊𝑓=𝑓𝑤𝑢−𝑓𝑤𝑙=(1+𝐴0𝐹)⋅𝐵𝑊0(5.5.12)BWf​=fwu​−fwl​=(1+A0​F)⋅BW0​(5.5.12)

这表明，引入负反馈后，通频带展宽到基本放大电路的 (1+𝐴0𝐹)(1+A0​F) 倍。

值得注意的是，由于不同负反馈类型的物理意义不同，公式 (5.5.10)、(5.5.11) 和 (5.5.12) 的含义也不尽相同：

• 电压串联负反馈电路：通频带为原通频带的 (1+𝐴0𝐹)(1+A0​F) 倍。
• 电压并联负反馈电路：通频带为原通频带的 (1+𝐴0𝐹)(1+A0​F) 倍。
• 电流串联负反馈电路：通频带为原通频带的 (1+𝐴0𝐹)(1+A0​F) 倍。
• 电流并联负反馈电路：通频带为原通频带的 (1+𝐴0𝐹)(1+A0​F) 倍。

如果基本放大电路的波特图中存在多个拐点，或反馈网络不是纯电阻网络，分析问题的复杂性会增加，但频带展宽的趋势仍然不变。

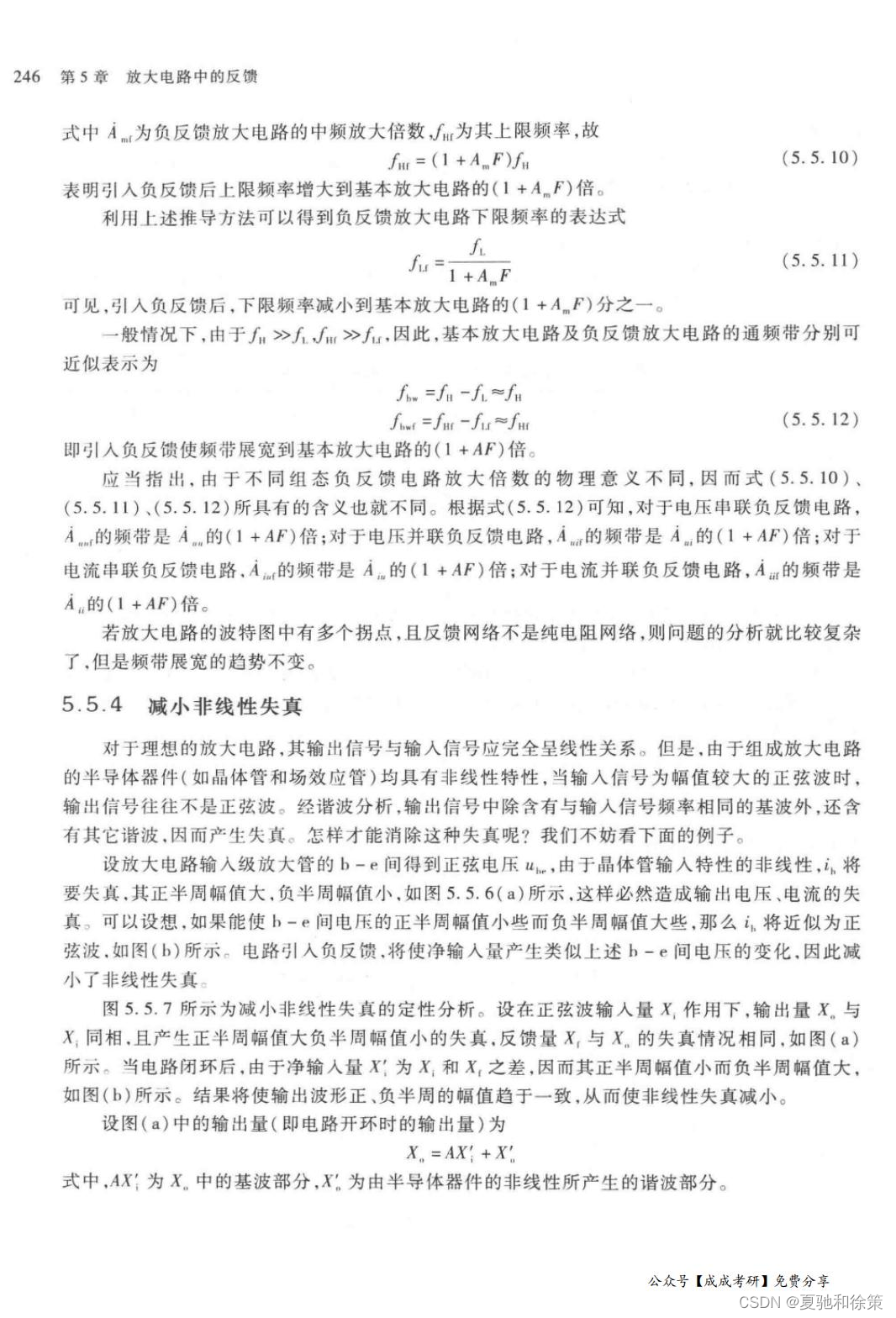

5.5.4 减小非线性失真

理想的放大电路应确保输出信号与输入信号呈线性关系。但由于半导体器件（如晶体管和场效应管）具有非线性特性，当输入信号是幅值较大的正弦波时，输出信号通常会产生非线性失真。通过谐波分析可知，输出信号中除基波外还会有其它谐波成分，导致输出信号失真。为了减小这种失真，可以通过负反馈的方法来实现。

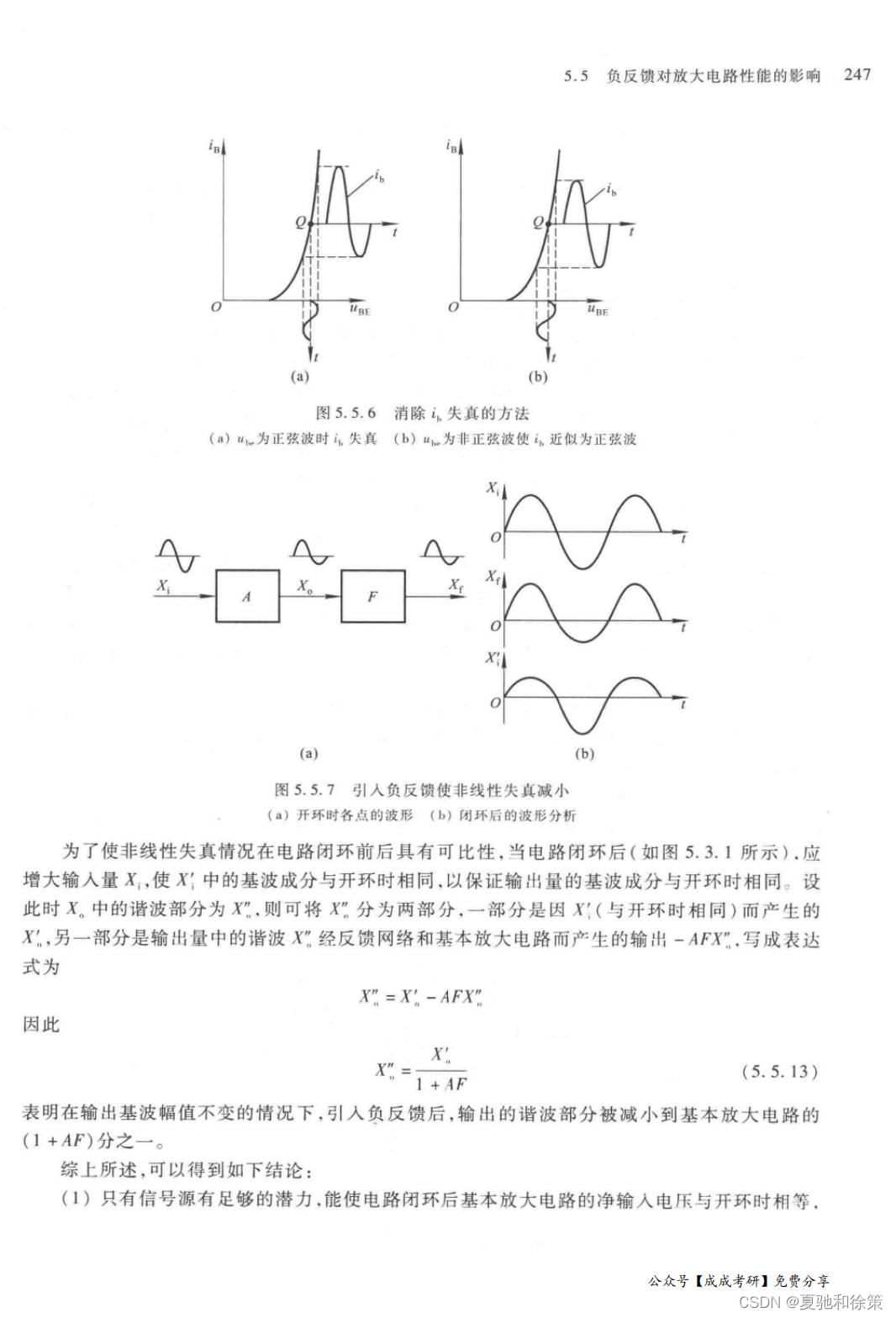

在放大电路的输入级放大管的 b-e 间引入正弦电压 𝑢u，由于晶体管的非线性输入特性，电流 𝑖𝑏ib​ 可能失真，其正半周幅值较大，负半周幅值较小，如图 5.5.6(a) 所示。若能调整 b-e 间电压的正负半周幅值，使其趋于一致，则电流 𝑖𝑏ib​ 会更接近正弦波，如图 5.5.6(b) 所示。负反馈的引入会使净输入量产生类似的电压变化，从而减小非线性失真。


在图 5.5.7 中展示了负反馈减少非线性失真的过程。假设输入信号 𝑋𝑖Xi​ 是正弦波，输出信号 𝑋𝑜Xo​ 与 𝑋𝑖Xi​ 同相，并且产生了正半周幅值较大、负半周幅值较小的失真。反馈信号 𝑋𝑓Xf​ 同样存在失真，如图 5.5.7(a) 所示。当引入负反馈后，净输入信号 𝑋𝑖′Xi′​ 是 𝑋𝑖Xi​ 和 𝑋𝑓Xf​ 的差值，正半周幅值会减小，负半周幅值会增大，如图 5.5.7(b) 所示。这样可以使输出信号的正、负半周幅值趋于一致，从而减小失真。


假设输出信号（电路开环时的输出信号）表达式为：

其中，𝐴𝑋𝑖AXi​ 是输出信号中的基波成分，𝑋𝑜′Xo′​ 是半导体器件的非线性导致的谐波成分。

为保持基波幅值不变，电路闭环后应增加输入信号 𝑋𝑖Xi​，以确保输出信号中的基波成分保持不变。在闭环状态下，谐波成分的输出信号可以表示为：

因此可以求解得：

这表明在输出基波幅值保持不变的情况下，负反馈将输出的谐波成分减小到基本放大电路的 11+𝐴𝐹1+AF1​ 分之一。

综上所述，可以得出如下结论：

1. 信号源潜力：只有在信号源潜力足够的前提下，电路闭环后基本放大电路的净输入电压与开环时保持相等，才能确保输出信号的基波成分不变，使非线性失真降低到基本放大电路的 11+𝐴𝐹1+AF1​ 分之一。

2. 失真来源：非线性失真源于电路内部，只有引入负反馈后才能抑制。如果非线性信号混入输入信号，或干扰来源于外界，则负反馈不起作用，需要通过信号处理（如有源滤波）或屏蔽等方法解决。









5.5.5 放大电路中引入负反馈的一般原则

通过之前的分析可以得知，负反馈对放大电路性能的影响与反馈深度 (1+𝐴𝐹)(1+AF​) 有关。虽然具体的定量分析有助于理解反馈深度与性能指标的关系，但在设计实际电路时，定性分析更为重要。这是因为：

1. 反馈深度趋于无限：通常，实用电路中使用深度负反馈，例如基本放大电路为集成运算放大器时，(1+𝐴𝐹)(1+AF​) 值接近无限。

2. 工具辅助：为了精确分析性能指标，可以利用电子电路辅助设计软件（如 PSpice、Multisim）进行计算。

负反馈的引入可以改善放大电路的多种性能，但不同的反馈配置会产生不同的影响。因此，在设计放大电路时，需根据需求和目的，合理引入负反馈，以下是一些一般原则：

1. 稳定静态工作点：为稳定静态工作点，引入直流负反馈；为改善动态性能，引入交流负反馈。

2. 串联或并联：根据信号源性质，决定使用串联负反馈或并联负反馈。

   • 恒压源：若信号源为恒压源或内阻较小的电压源，为增大输入电阻并减小信号源的输出电流，使用串联负反馈。
   • 恒流源：若信号源为恒流源或内阻较大的电压源，为减小输入电阻并增加输入电流，使用并联负反馈。

3. 电压或电流：根据负载对放大电路输出量的要求，引入电压负反馈或电流负反馈。

   • 电压负反馈：负载需要稳定电压信号时。
   • 电流负反馈：负载需要稳定电流信号时。

4. 信号转换：根据不同的信号转换需求，选择合适的配置：

   • 电流转电压：引入电压并联负反馈。
   • 电压转电流：引入电流串联负反馈。

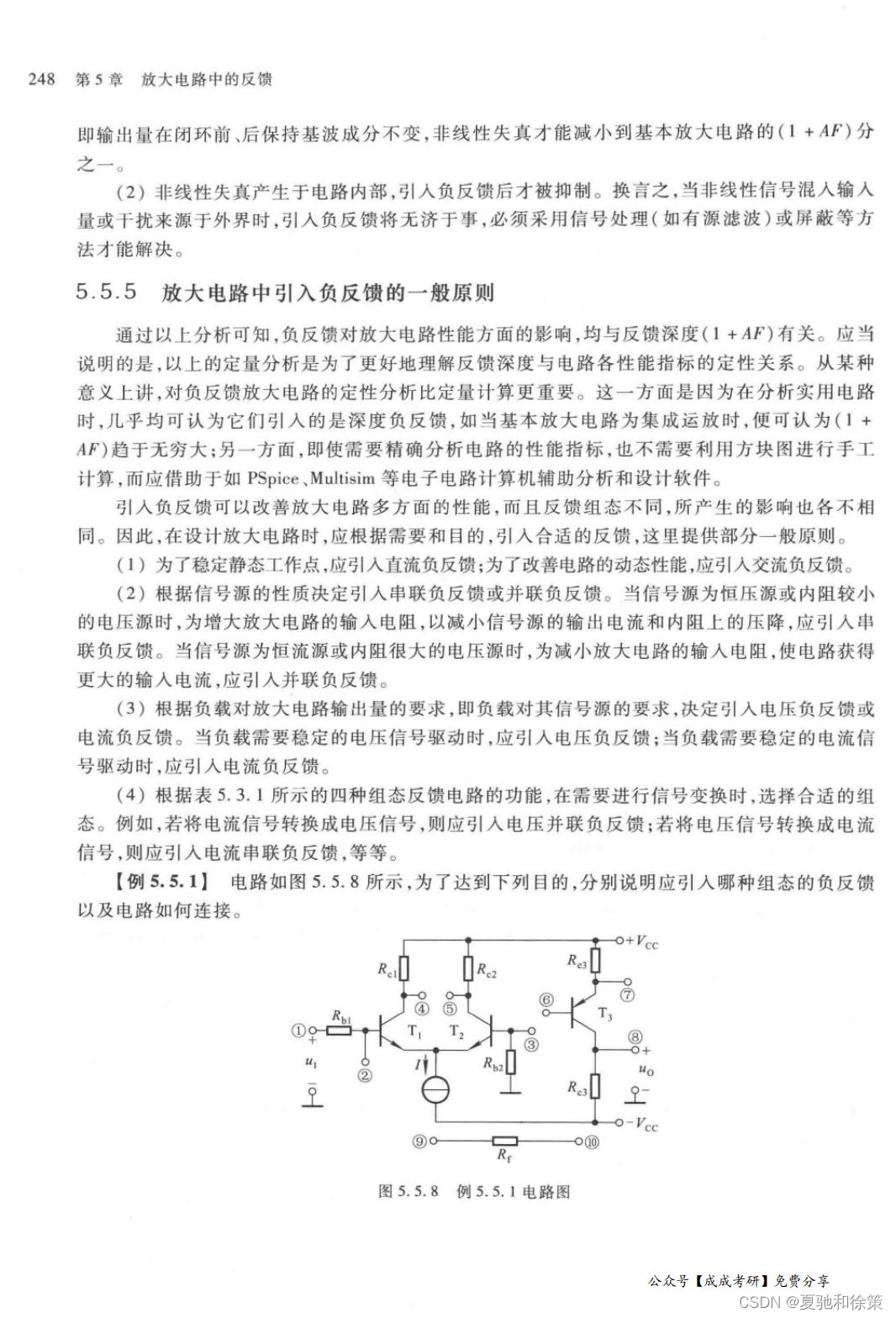

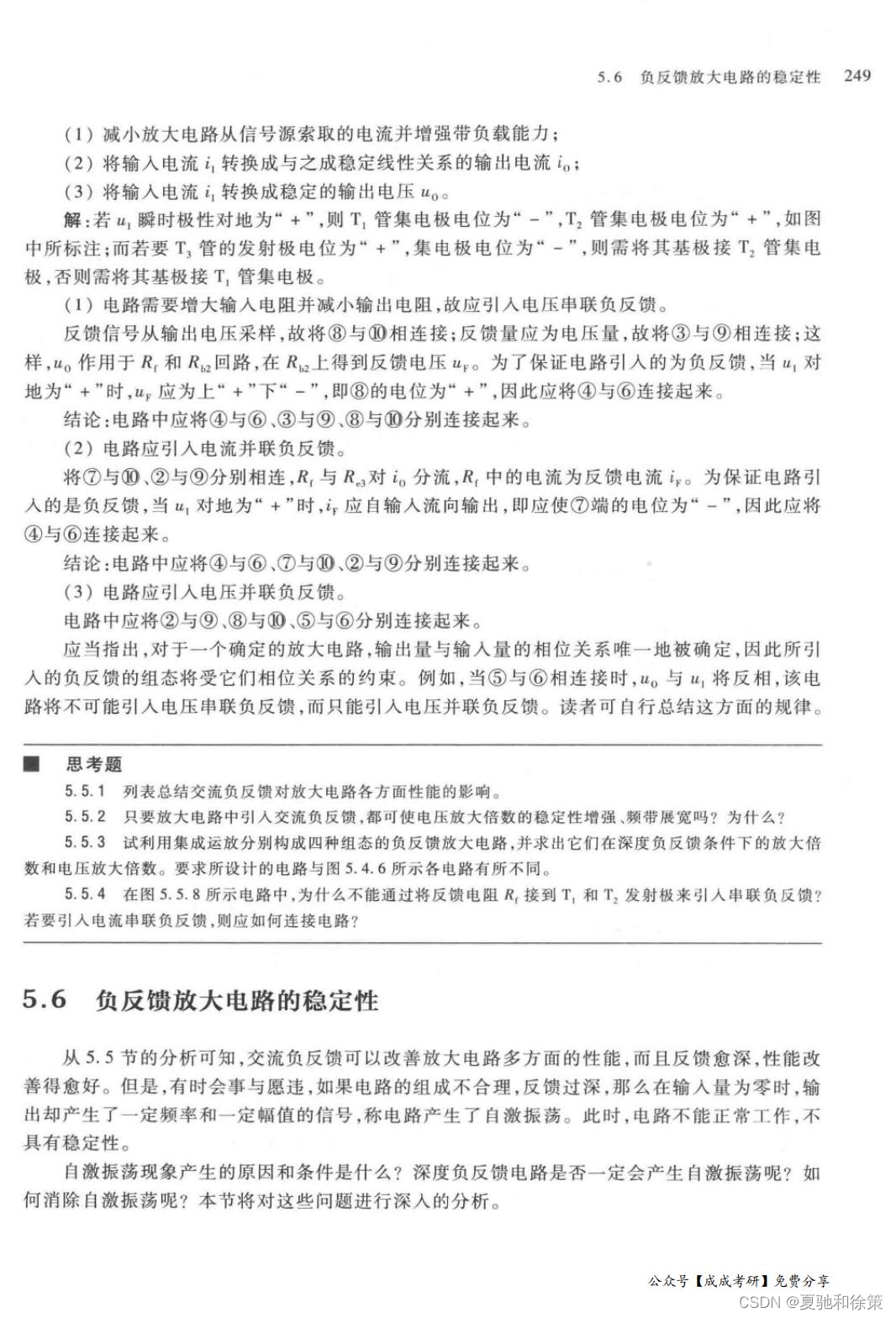

例 5.5.1：如图 5.5.8 所示电路，目标是实现以下需求，说明应引入哪种负反馈及如何连接。


1. 减小输入电流并增强带负载能力：为增大输入电阻并减小输出电阻，应引入电压串联负反馈。反馈信号采样自输出电压，将引脚 88 和 1010 相连，并使引脚 33 和 99 相连。此时反馈电压 𝑢𝑓uf​ 作用在电阻 𝑅2R2​ 上，保证当输入电压 𝑢𝑖ui​ 为正时，反馈信号应保持负反馈方向。最终，应将引脚 44 和 66 相连。

   结论：电路中将 44 和 66、33 和 99、88 和 1010 相连。

2. 输入电流转输出电流：引入电流并联负反馈。将引脚 77 和 1010、22 和 99 相连，电阻 𝑅2R2​ 与 𝑅3R3​ 对输入电流 𝑖𝑖ii​ 分流。为确保负反馈方向，将引脚 44 和 66 相连。

   结论：电路中将 44 和 66、77 和 1010、22 和 99 相连。

3. 输入电流转输出电压：引入电压并联负反馈，将引脚 22 和 99、88 和 1010、55 和 66 相连。

对于特定的放大电路，输出与输入的相位关系唯一确定，反馈的配置受相位关系限制。例如，当引脚 55 和 66 相连时，输出电压 𝑢𝑜uo​ 与输入电压 𝑢𝑖ui​ 反相，因此电路无法引入电压串联负反馈，只能引入电压并联负反馈。可以根据这些规律总结放大电路中负反馈的配置方式。
