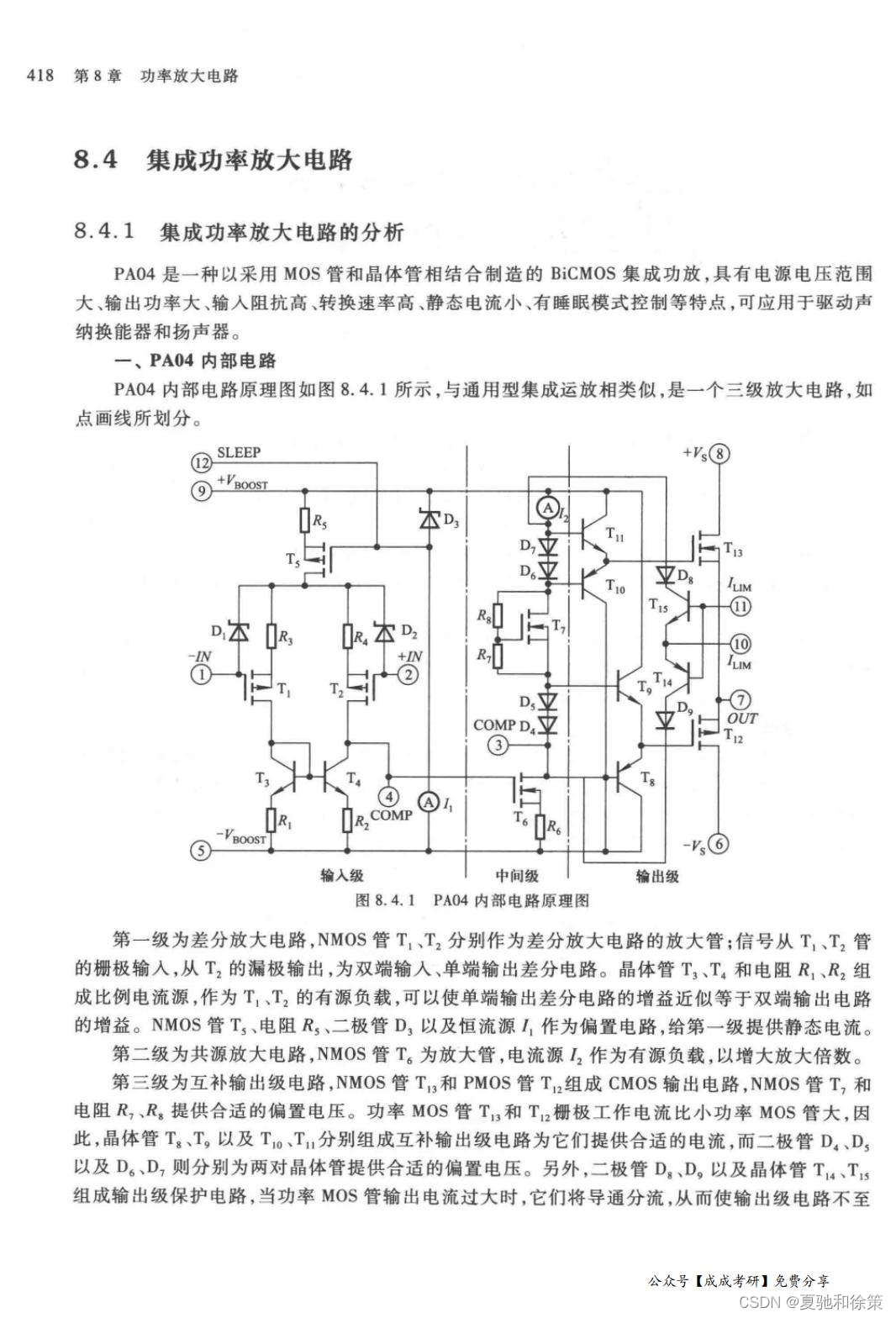

8.4 集成功率放大电路
8.4.1 集成功率放大电路的分析
PA04是一种采用MOS管和晶体管相结合制造的BiCMOS集成功放，具有电源电压范围大、输出功率大、输入阻抗高、转换速率高、静态电流小、有睡眠模式控制等特点，可应用于驱动声纳换能器和扬声器。
一、PA04内部电路
PA04内部电路原理图如图8.4.1所示，与通用型集成运放相类似，是一个三级放大电路，如图中虚线所划分。
图 8.4.1 PA04内部电路原理图
第一节为差分放大电路，NMOS管 𝑇1T1、𝑇2T2 分别作为差分放大电路的放大管；信号从 𝑇1T1、𝑇2T2 管的栅极输入，从 𝑇2T2 的漏极输出，为双端输入、单端输出差分电路。晶体管 𝑇3T3、𝑇4T4 和电阻 𝑅1R1、𝑅2R2 组成比例电流源，作为 𝑇1T1、𝑇2T2 的有源负载，可以使单端输出差分电路的增益近似等于双端输出电路的增益。NMOS管 𝑇5T5、电阻 𝑅5R5、二极管 𝐷1D1 以及恒流源 𝐼1I1 作为偏置电路，给第一级提供静态电流。
第二级为共源放大电路，NMOS管 𝑇6T6 为放大管，电流源 𝐼2I2 作为有源负载，以增大放大倍数。
第三级为互补输出级电路，NMOS管 𝑇7T7 和 PMOS管 𝑇10T10 组成 CMOS 输出电路，NMOS管 𝑇8T8 和电阻 𝑅6R6、𝑅7R7 提供合适的偏置电压。功率MOS管 𝑇11T11 和 𝑇12T12 栅极工作电流比小功率MOS管大，因此，晶体管 𝑇9T9、𝑇10T10 以及 𝑇13T13、𝑇14T14 分别组成互补输出级电路为它们提供合适的电流，而二极管 𝐷4D4、𝐷5D5 以及 𝐷6D6、𝐷7D7 则分别为两对晶体管提供合适的偏置电压。另外，二极管 𝐷8D8、𝐷9D9 以及晶体管 𝑇15T15、𝑇16T16 组成输出级保护电路，当功率MOS管输出电流过大时，它们将导通分流，从而使输出级电路不至于电流过大而损坏。使用时需要将第10和11端外接采样电阻。
利用瞬时极性法可以判断出，引脚1为反相输入端，引脚2为同相输入端。+V_8 和 -V_S 为电源端，可双电源供电，为OCL电路；若采用单电源供电，则为OTL电路。
通过对PA04内部电路的分析，可以理解其高性能的实现原理，以及各级电路的具体作用。这对于在实际应用中选择和使用集成功率放大电路具有重要的指导意义。

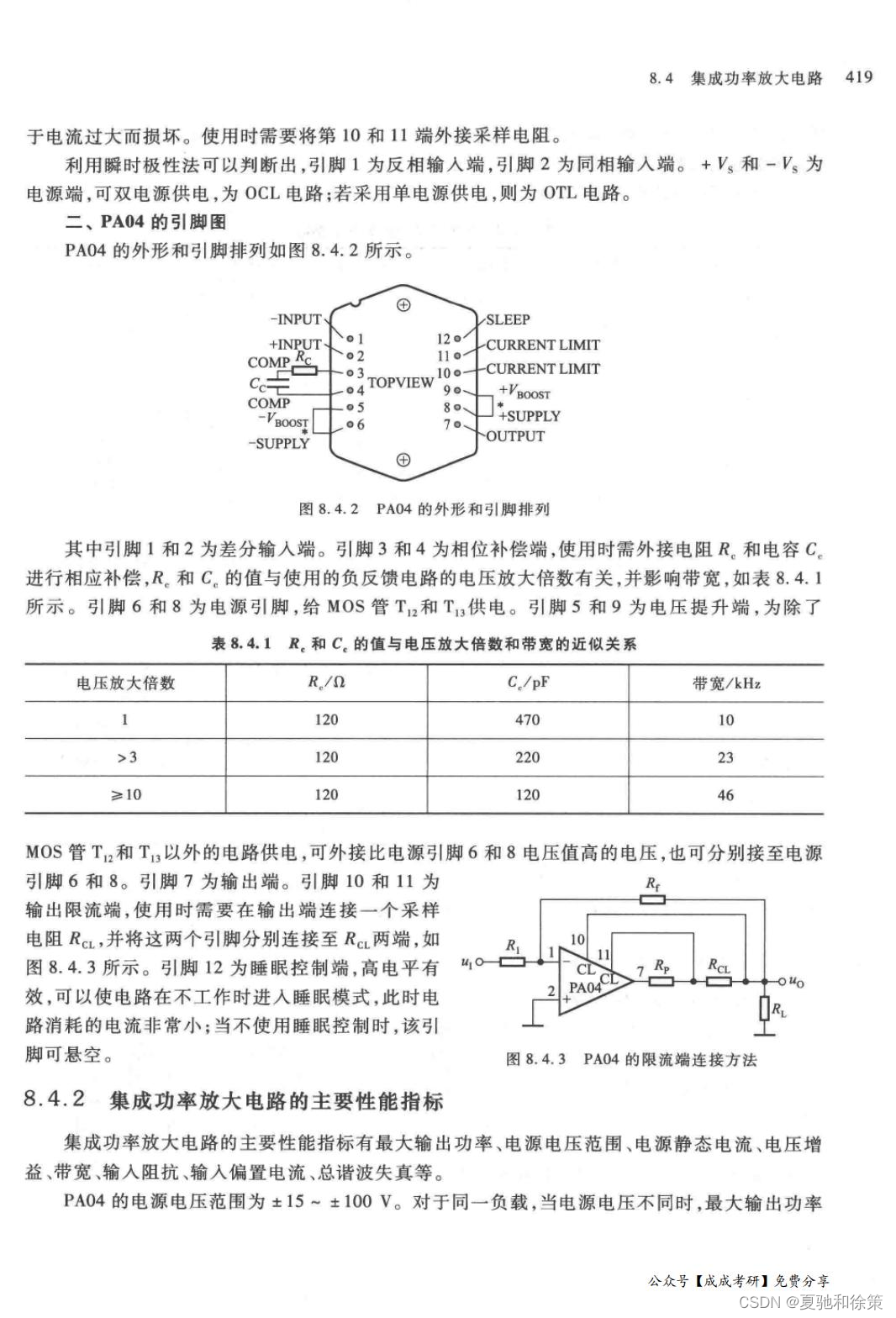

二、PA04的引脚图
PA04的外形和引脚排列如图8.4.2所示。
图 8.4.2 PA04的外形和引脚排列
其中，引脚1和2为差分输入端。引脚3和4为相位补偿端，使用时需外接电阻 𝑅𝐶RC 和电容 𝐶𝐶CC 进行相应补偿，𝑅𝐶RC 和 𝐶𝐶CC 的值与使用的负反馈电路的电压放大倍数有关，并影响带宽，如表8.4.1所示。
| 电压放大倍数 | 𝑅𝐶RC (Ω) | 𝐶𝐶CC (pF) | 带宽 (kHz) |
|---|---|---|---|
| 1 | 120 | 470 | 10 |
| >3 | 120 | 220 | 23 |
| ≥10 | 120 | 120 | 46 |
引脚6和8为电源引脚，给MOS管 𝑇12T12 和 𝑇13T13 供电。引脚5和9为电压提升端，为除了MOS管 𝑇12T12 和 𝑇13T13 以外的电路供电，可外接比电源引脚6和8电压值高的电压，也可分别接至电源引脚6和8。引脚7为输出端。引脚10和11为输出限流端，使用时需要在输出端连接一个采样电阻 𝑅𝑆RS，并将这两个引脚分别连接至 𝑅𝑆RS 两端，如图8.4.3所示。
图 8.4.3 PA04的限流端连接方法
引脚12为睡眠控制端，高电平有效，可以使电路在不工作时进入睡眠模式，此时电路消耗的电流非常小；当不使用睡眠控制时，该引脚可悬空。
通过对PA04的引脚功能和连接方法的理解，可以更好地设计和使用集成功率放大电路，确保其在各种应用场合中的可靠性和高效性。
8.4.2 集成功率放大电路的主要性能指标
集成功率放大电路的主要性能指标包括最大输出功率、电源电压范围、电源静态电流、电压增益、带宽、输入阻抗、输入偏置电流、总谐波失真等。
PA04的电源电压范围为±15～±100 V。对于同一负载，当电源电压不同时，最大输出功率的数值将不同；而对于同一电源电压值，当负载不同时，最大输出功率的数值也将不同。当已知电源的静态电流和负载电流最大值时，可求出电源的功耗，从而得到转换效率。

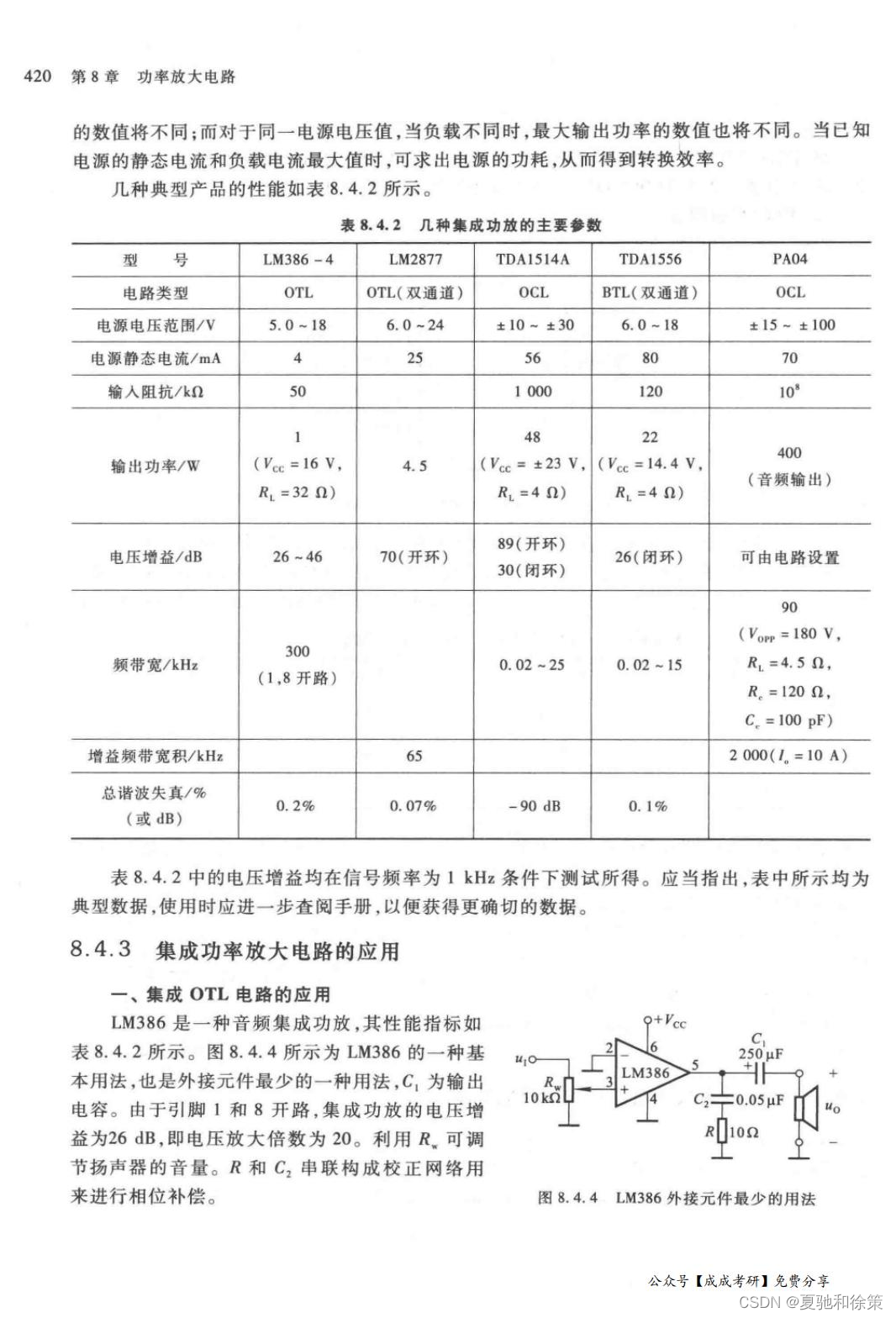

几种典型产品的性能如表8.4.2所示：
| 型号 | 电路类型 | 电源电压范围 (V) | 电源静态电流 (mA) | 输入阻抗 (kΩ) | 输出功率 (W) | 电压增益 (dB) | 频带宽 (kHz) | 总谐波失真 (%) |
|---|---|---|---|---|---|---|---|---|
| LM386-4 | OTL | 5.0-18 | 4 | 50 | 1 (Vcc=16V, RL=32Ω) | 26-46 | 300 (Vi=8) | 0.2 |
| LM2877 | OTL (双通道) | 6.0-24 | 25 | 50 | 4.5 (Vcc=24V, RL=8Ω) | 70 (开环) | 65 | 0.07 |
| TDA1514A | OCL | ±10-±30 | 56 | 1,000 | 48 (Vcc=±23V, RL=4Ω) | 89 (开环) | 0.02-25 | -90 dB |
| TDA1556 | BTL (双通道) | 6.0-18 | 80 | 120 | 22 (Vcc=14.4V, RL=4Ω) | 30 (闭环) | 0.02-15 | 0.1 |
| PA04 | OCL | ±15-±100 | 70 | 10,000 | 400 (音频输出) | 可由电路设置 | 90 (Vcc=180V, RL=4.5Ω, Rf=1,200Ω, Cf=100pF) | 0.1 |
表8.4.2中的电压增益均在信号频率为1 kHz条件下测试所得。应当指出，表中所示均为典型数据，使用时应进一步查阅手册，以便获得更确切的数据。
通过对这些主要性能指标的理解，可以更好地评估和选择集成功率放大电路，确保其在实际应用中的高效和可靠运行。
8.4.3 集成功率放大电路的应用
一、集成OTL电路的应用
LM386是一种音频集成功放，其性能指标如表8.4.2所示。图8.4.4所示为LM386的一种基本用法，也是外接元件最少的一种用法，𝐶1C1 为输出电容。由于引脚1和8开路，集成功放的电压增益为26 dB，即电压放大倍数为20。利用 𝑅𝑊RW 可调节扬声器的音量。𝑅R 和 𝐶2C2 串联构成校正网络用来进行相位补偿。
图 8.4.4 LM386外接元件最少的用法

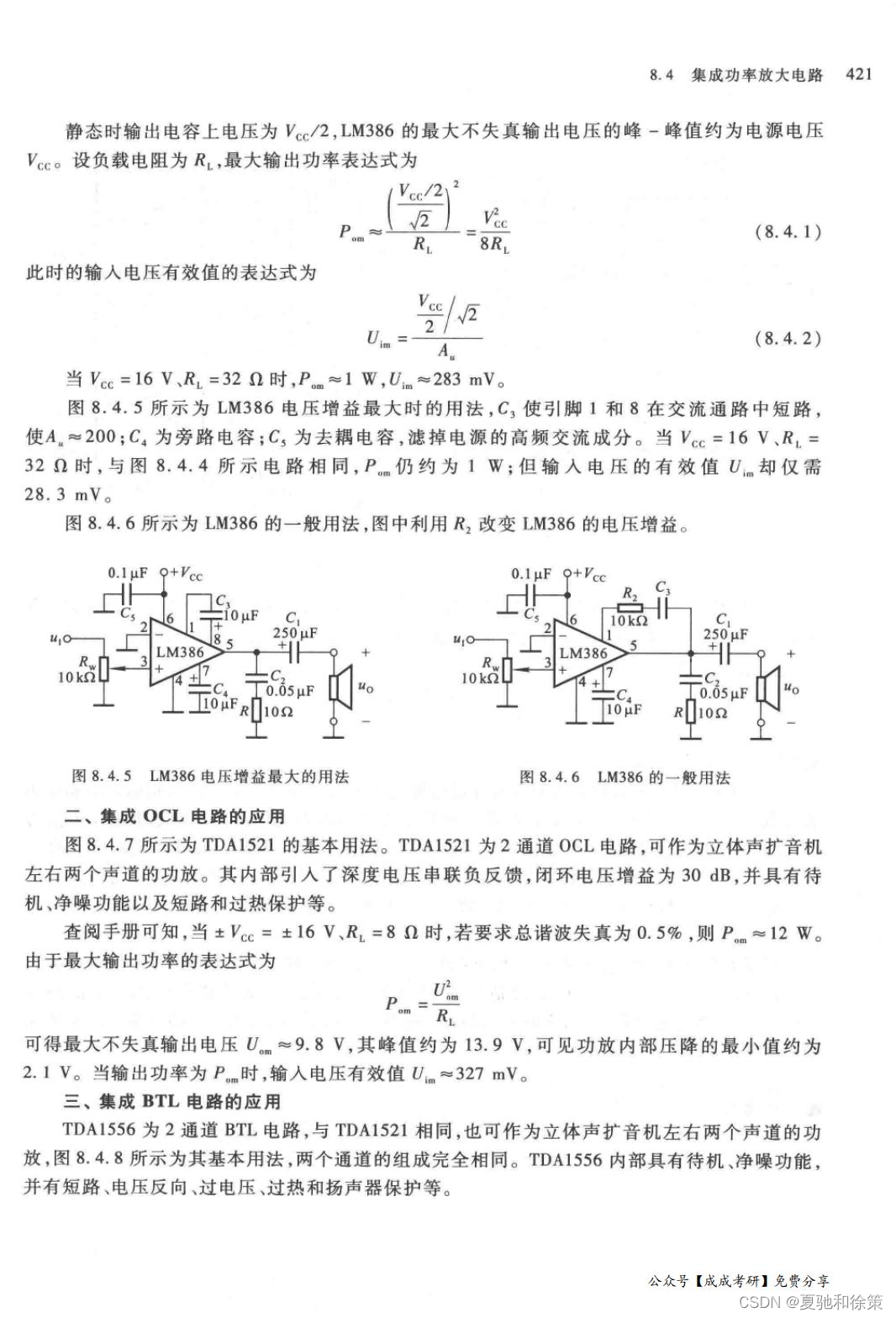

静态时输出电容上的电压为 𝑉𝐶𝐶/2VCC/2，LM386的最大不失真输出电压的峰-峰值约为电源电压 𝑉𝐶𝐶VCC。设负载电阻为 𝑅𝐿RL，最大输出功率表达式为：
此时的输入电压有效值的表达式为：
当
图8.4.5所示为LM386电压增益最大时的用法，𝐶3C3 使引脚1和8在交流通路中短路，使 𝐴𝑣=200Av=200; 𝐶4C4 为旁路电容；𝐶5C5 为去耦电容，滤掉电源的高频交流成分。当 𝑉𝐶𝐶=16𝑉VCC=16V、𝑅𝐿=32ΩRL=32Ω 时，与图8.4.4所示电路相同，𝑃𝑜𝑢𝑡Pout 仍约为1W，但输入电压的有效值 𝑈𝑖𝑛Uin 却仅需28.3mV。
图 8.4.5 LM386电压增益最大的用法
图8.4.6所示为LM386的一般用法，图中利用 𝑅2R2 改变LM386的电压增益。
图 8.4.6 LM386的一般用法
二、集成OCL电路的应用

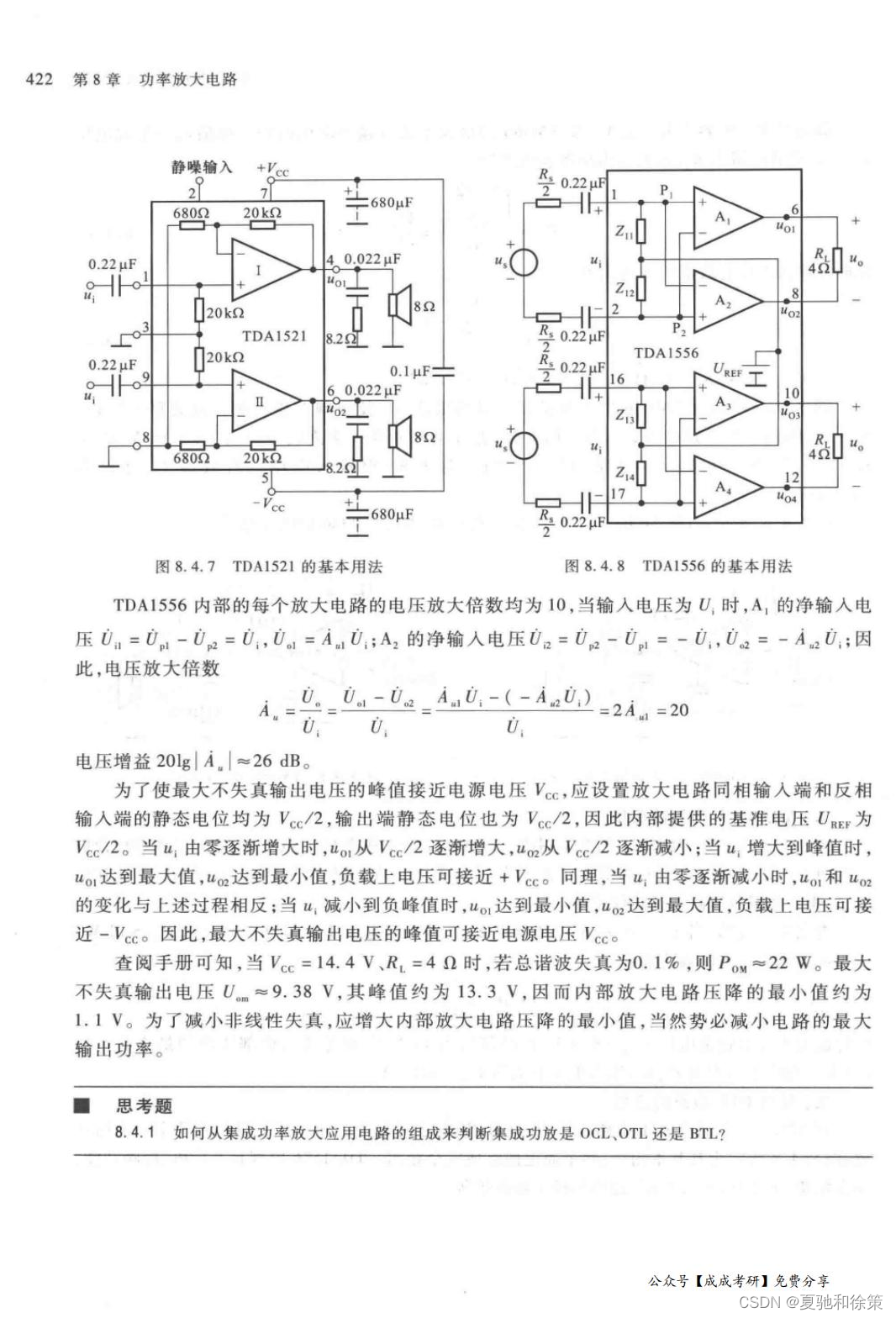

图8.4.7所示为TDA1521的基本用法。TDA1521为2通道OCL电路，可作为立体声扩音机左右两个声道的功放。其内部引入了深度电压串联负反馈，闭环电压增益为30 dB，并具有待机、净噪功能以及短路和过热保护等。
图 8.4.7 TDA1521的基本用法
查阅手册可知，当 ±V_{CC} = ±16V、𝑅𝐿=8ΩRL=8Ω 时，若要求总谐波失真为0.5%，则 𝑃𝑜𝑢𝑡=12𝑊Pout=12W。由于最大输出功率的表达式为：
可得最大不失真输出电压 𝑈𝑜𝑢𝑡(𝑚𝑎𝑥)=9.8𝑉Uout(max)=9.8V，其峰值约为13.9V，可见功放内部压降的最小值约为2.1V。当输出功率为 𝑃𝑜𝑢𝑡Pout 时，输入电压有效值 𝑈𝑖𝑛=327𝑚𝑉Uin=327mV。
三、集成BTL电路的应用
TDA1556为2通道BTL电路，与TDA1521相同，也可作为立体声扩音机左右两个声道的功放，图8.4.8所示为其基本用法，两个通道的组成完全相同。TDA1556内部具有待机、净噪功能，并有短路、电压反向、过电压、过热和扬声器保护等。
图 8.4.8 TDA1556的基本用法
TDA1556内部的每个放大电路的电压放大倍数均为10，当输入电压为 𝑈𝑖Ui 时，𝐴1A1 的净输入电压 𝑈𝑜=0−𝑈2=0+𝑈𝑖=𝐴1𝑈𝑖Uo=0−U2=0+Ui=A1Ui; 𝐴2A2 的净输入电压 𝑈𝑜=02−𝑈𝑖=−𝐴2𝑈𝑖Uo=02−Ui=−A2Ui; 因此，电压放大倍数
电压增益 20log∣𝐴𝑣∣≈26𝑑𝐵20log∣Av∣≈26dB。
为了使最大不失真输出电压的峰值接近电源电压 𝑉𝐶𝐶VCC，应设置放大电路同相输入端和反相输入端的静态电位均为 𝑉𝐶𝐶/2VCC/2，输出端静态电位也为 𝑉𝐶𝐶/2VCC/2，因此内部提供的基准电压 𝑈𝑟𝑒𝑓Uref 为 𝑉𝐶𝐶/2VCC/2。当 𝑈𝑖Ui 由零逐渐增大时，𝑈𝑜Uo 从 𝑉𝐶𝐶/2VCC/2 逐渐增大，𝑈𝑜Uo 从 𝑉𝐶𝐶/2VCC/2 逐渐减小；当 𝑈𝑖Ui 增大到峰值时，𝑈𝑜Uo 达到最大值，𝑈𝑜Uo 达到最小值，负载上电压可接近 +𝑉𝐶𝐶+VCC。同理，当 𝑈𝑖Ui 由零逐渐减小时，𝑈𝑜Uo 和 𝑈𝑜Uo 的变化与上述过程相反；当 𝑈𝑖Ui 减小到负峰值时，𝑈𝑜Uo 达到最小值，𝑈𝑜Uo 达到最大值，负载上电压可接近 −𝑉𝐶𝐶−VCC。因此，最大不失真输出电压的峰值可接近电源电压 𝑉𝐶𝐶VCC。
查阅手册可知，当 𝑉𝐶𝐶=14.4𝑉VCC=14.4V、𝑅𝐿=4ΩRL=4Ω 时，若总谐波失真为0.1%，则 𝑃𝑜𝑢𝑡=22𝑊Pout=22W。最大不失真输出电压 𝑈𝑜𝑢𝑡(𝑚𝑎𝑥)=9.38𝑉Uout(max)=9.38V，其峰值约为13.3V，因而内部放大电路压降的最小值约为1.1V。为了减小非线性失真，应增大内部放大电路压降的最小值，当然势必减小电路的最大输出功率。
通过对集成功率放大电路不同应用场合的分析，可以更好地理解各类电路的特点和应用场景，为实际应用提供指导。
