技术宅男买房记之建筑日照采光计算

日出日落,春夏秋冬,周而复始,时间确定某年某月某日某时某分某秒,地点确定经度,纬度,海拨,房屋建筑形状确定长宽高,该楼房在某个区域的影子是确定的。楼主在UG NX环境下,通过实时连续计算太阳的运动轨迹,以计算任意时间任意地点任意形状房屋建筑在阳光下的投影 ,并用多种云图显示出来,作为购房选房时的参考。

本贴内容均为楼主为当年买房而作的功课内容之一

基本步骤如下:

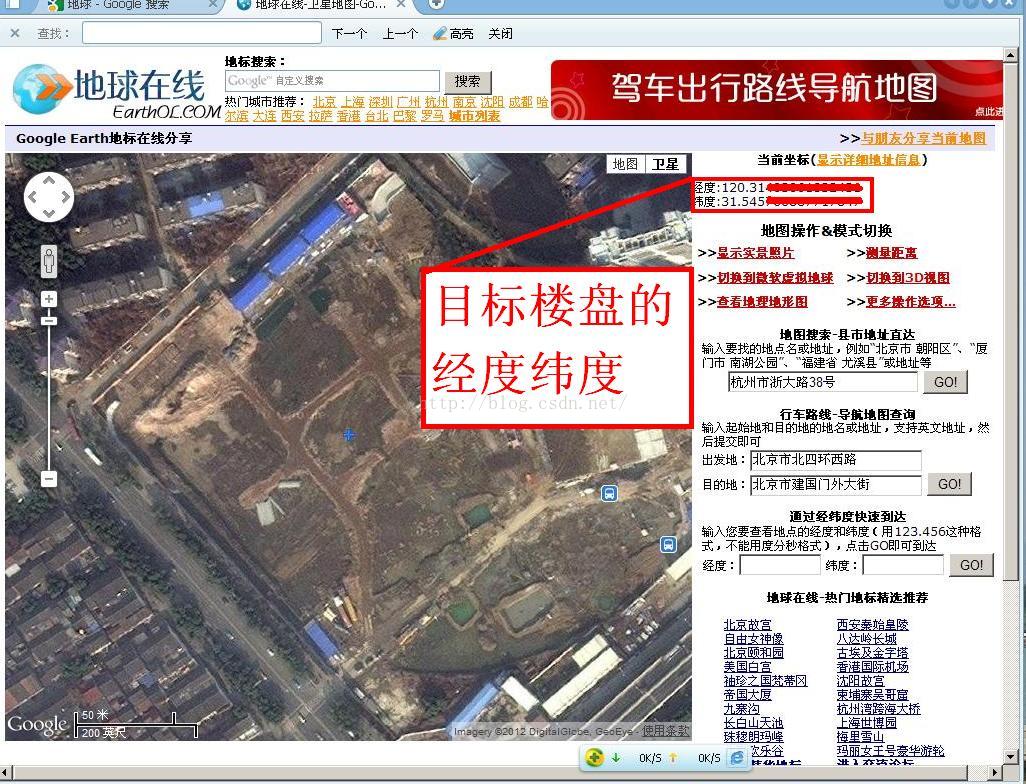

1.通过地球在线或其他网站得到目标楼盘的经度,纬度。

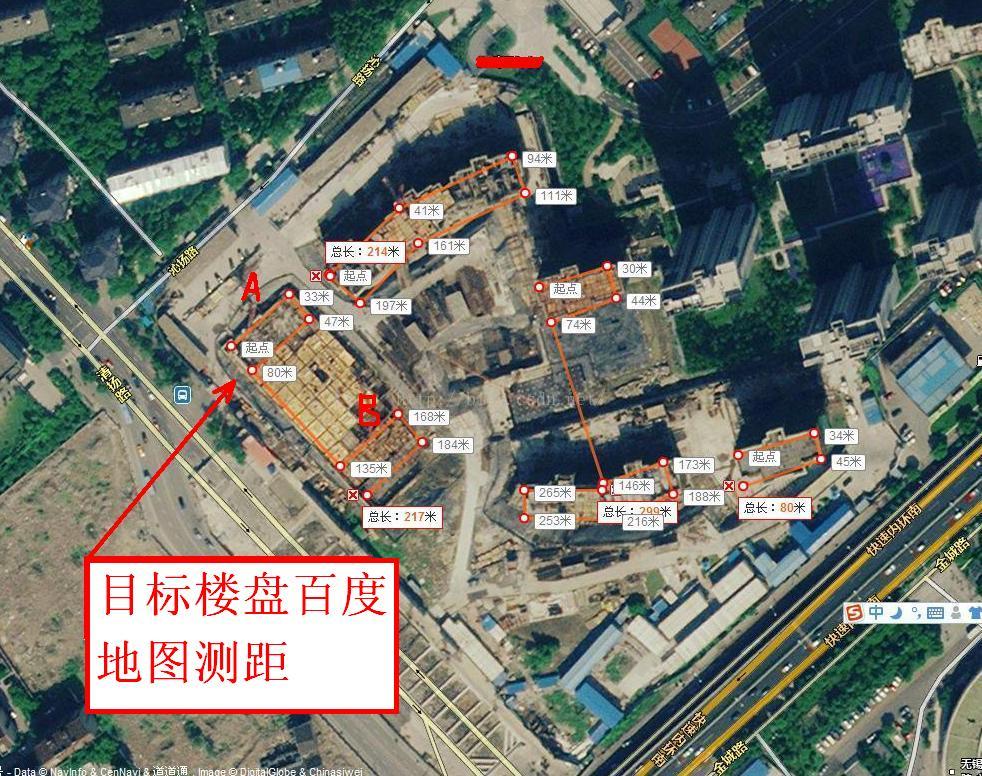

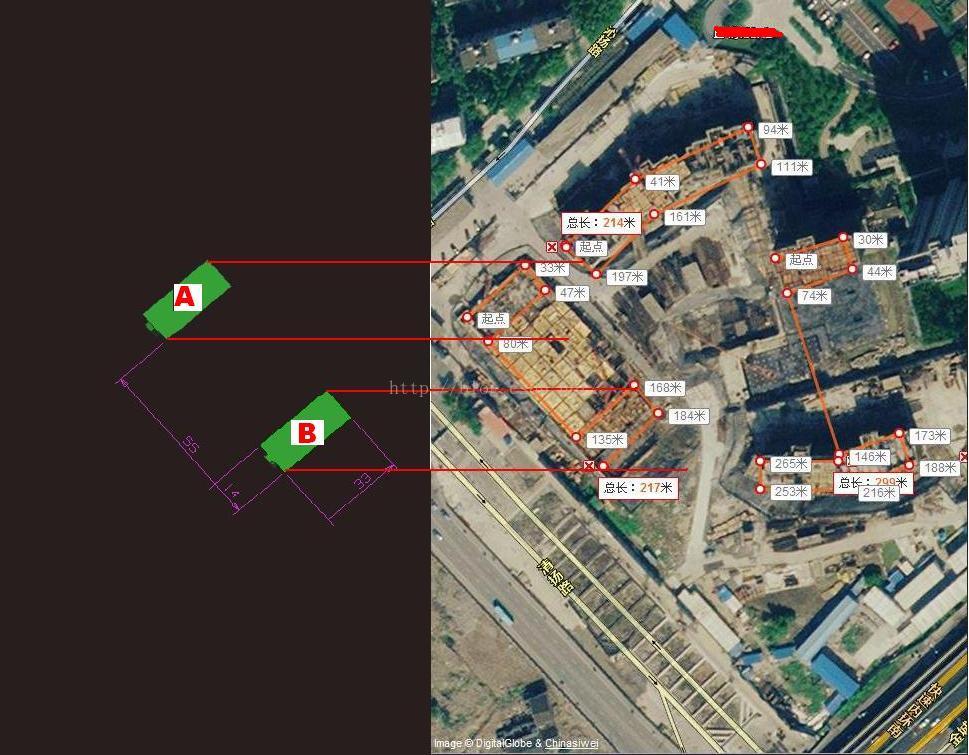

2.通过百度卫星地图或户型图或规划图或沙盘得到目标楼房及最近楼房的建筑物理尺寸(本例使用目标楼盘百度地图测距功能)

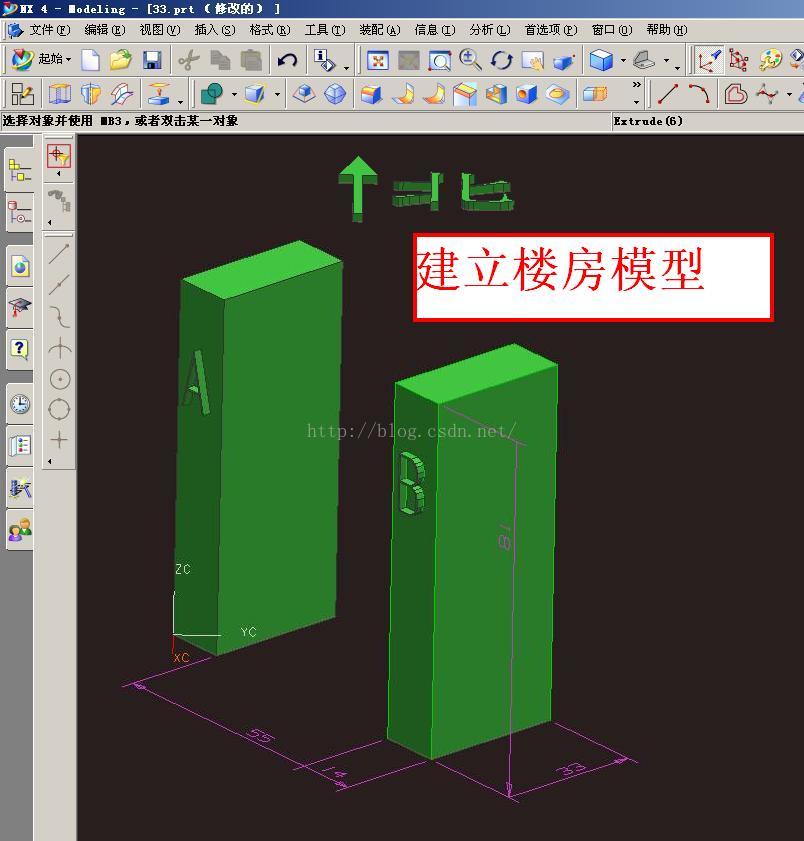

3.UG NX中建立大致的楼房模型

4.设计程序,模拟太阳在天球中的运动轨迹(天球,太阳高度角,方位角,赤纬,时差,真太阳时,地方时等)

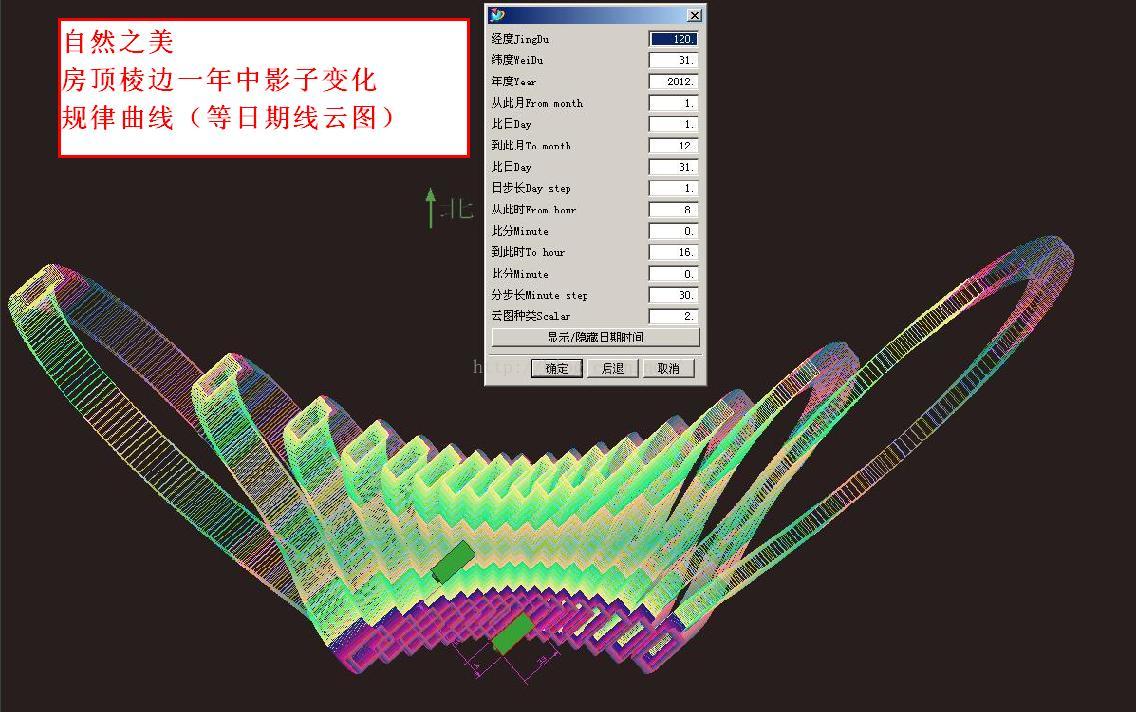

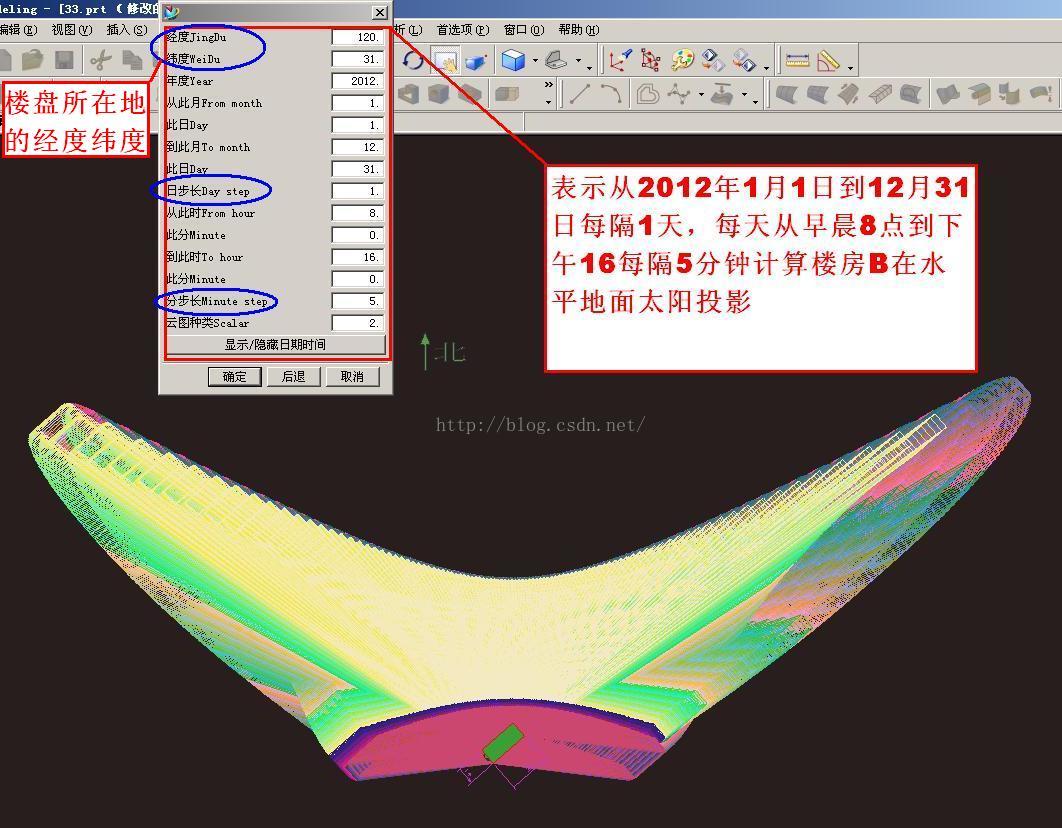

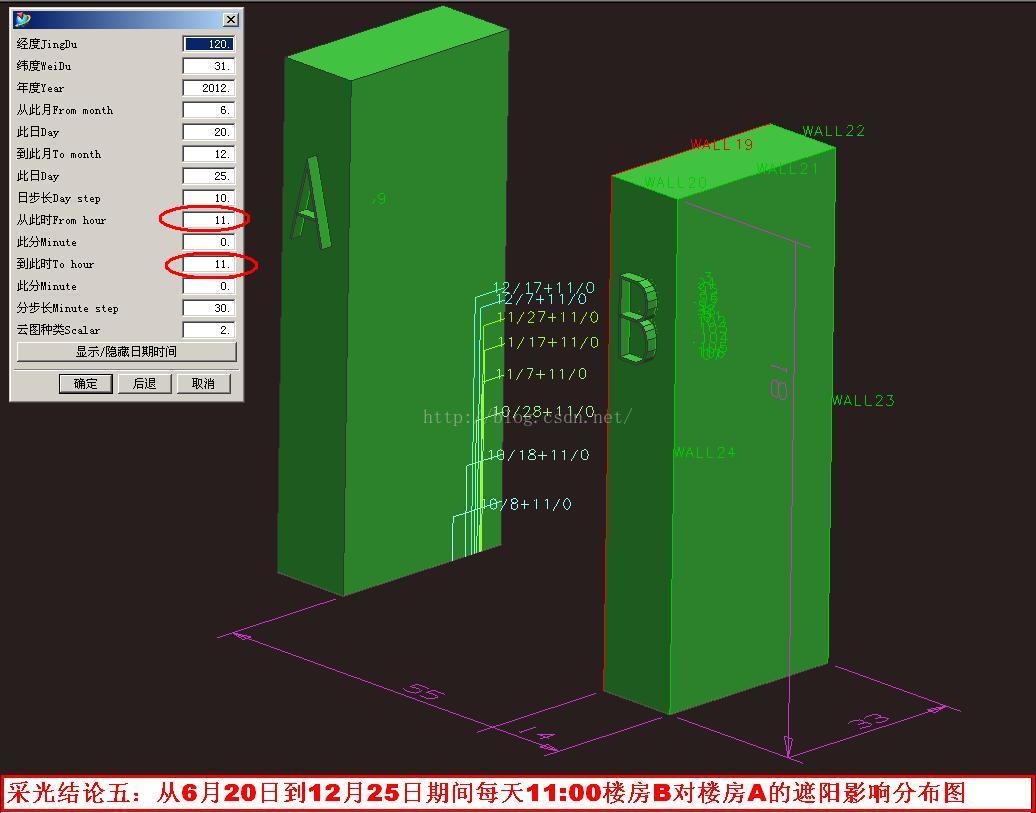

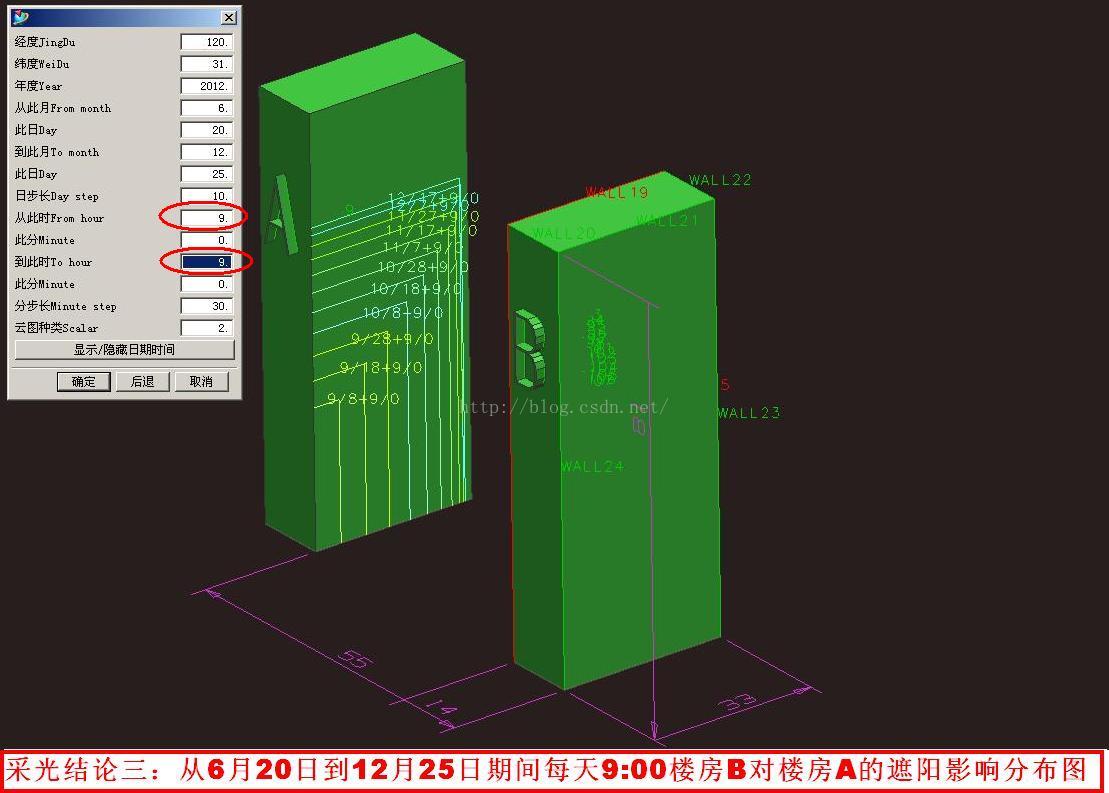

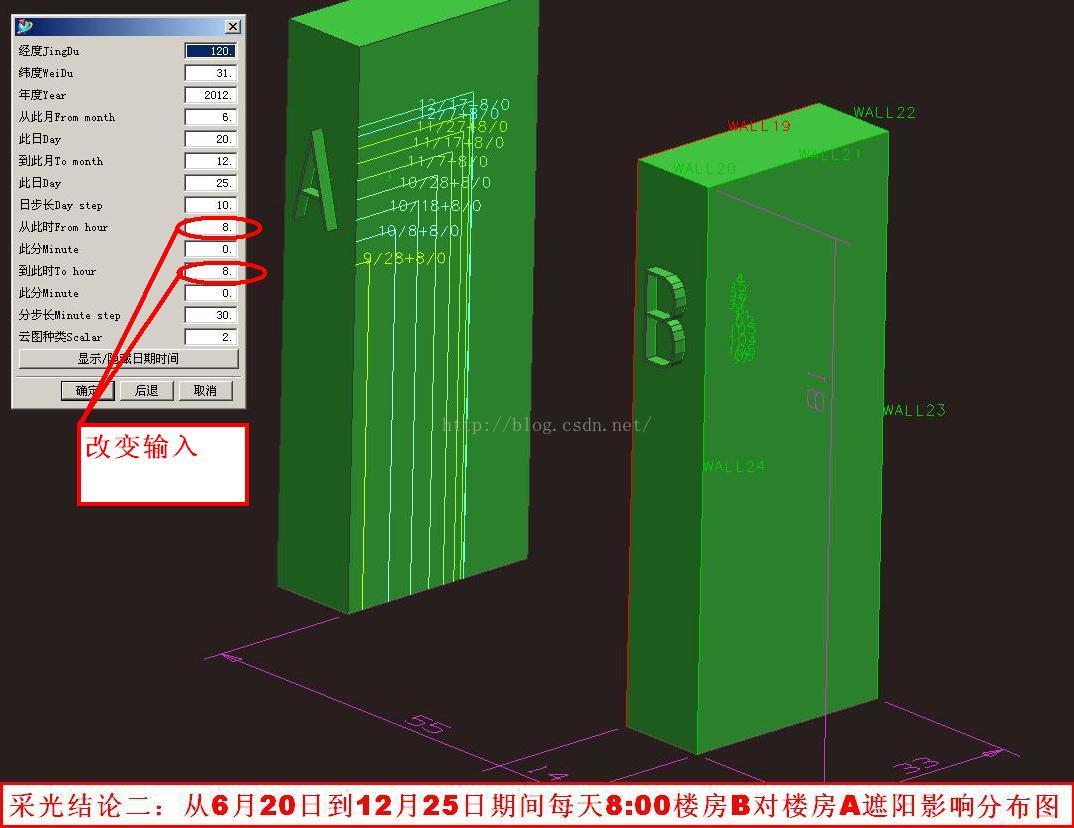

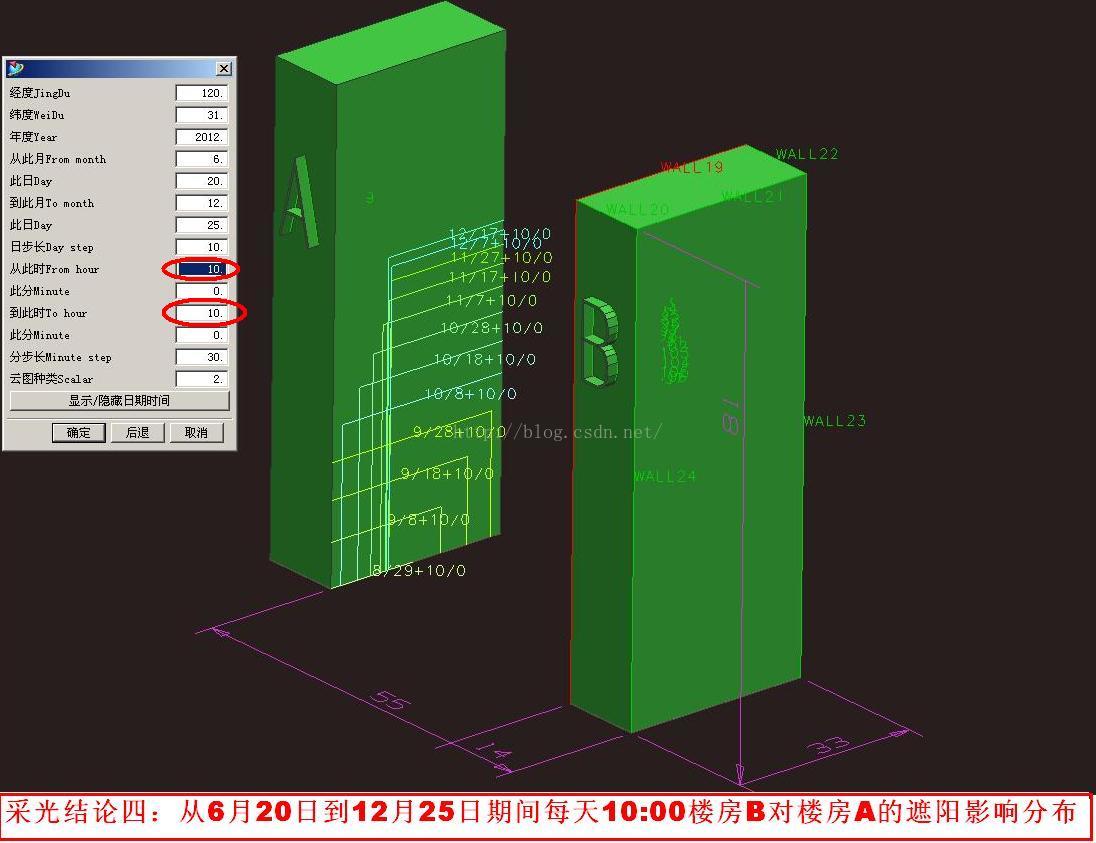

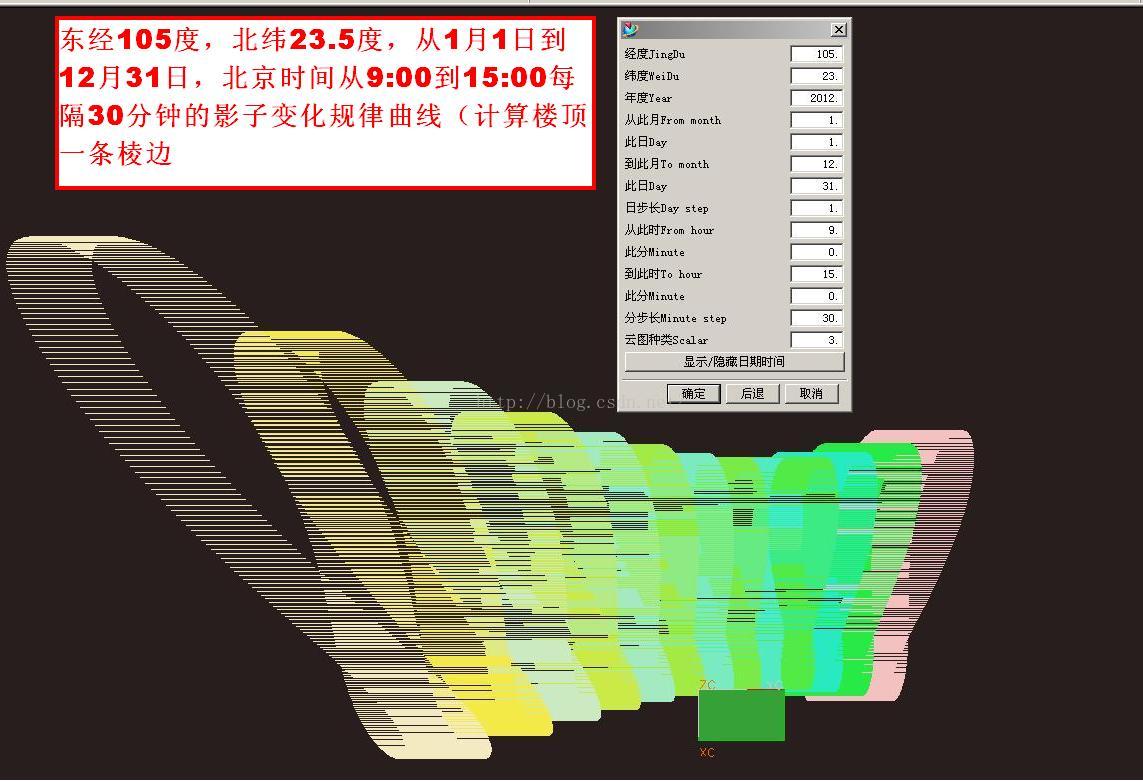

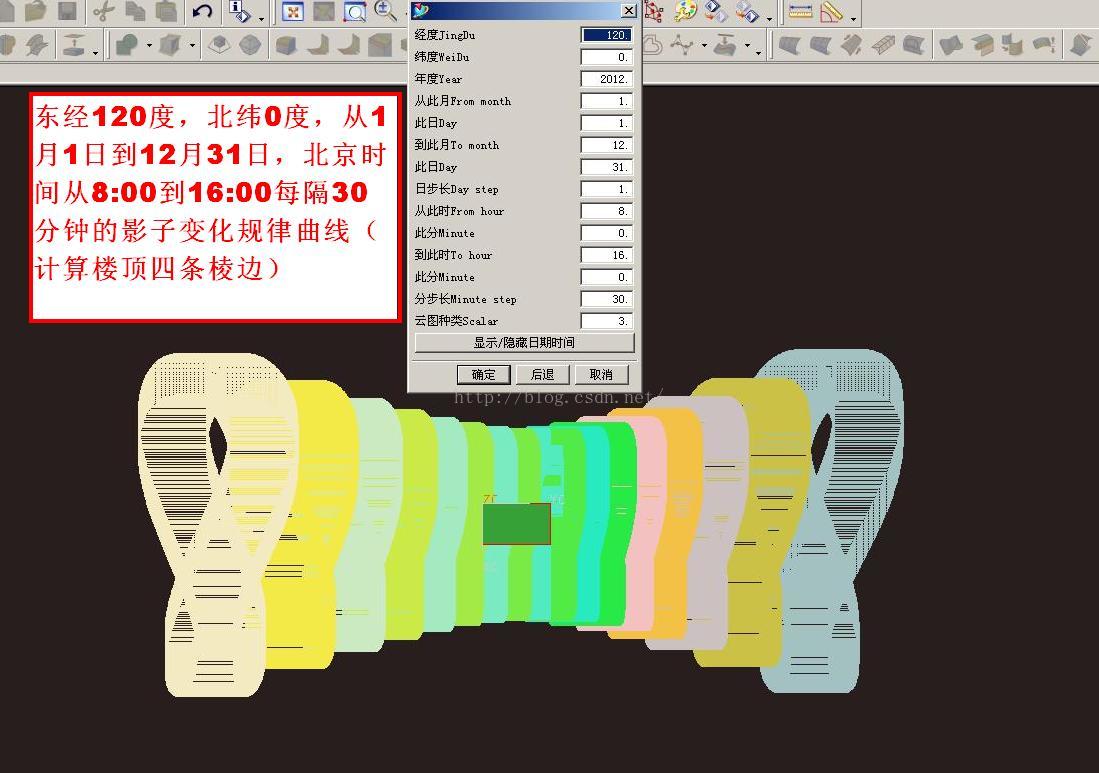

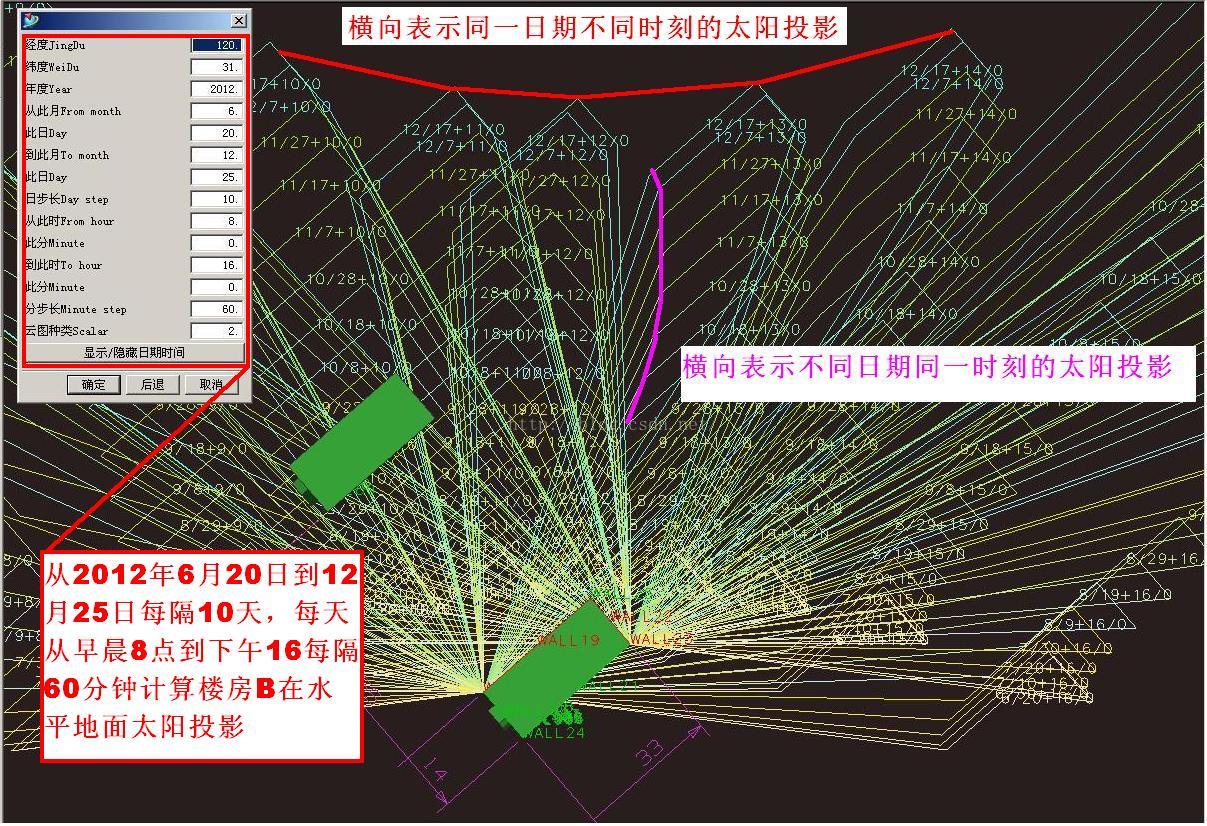

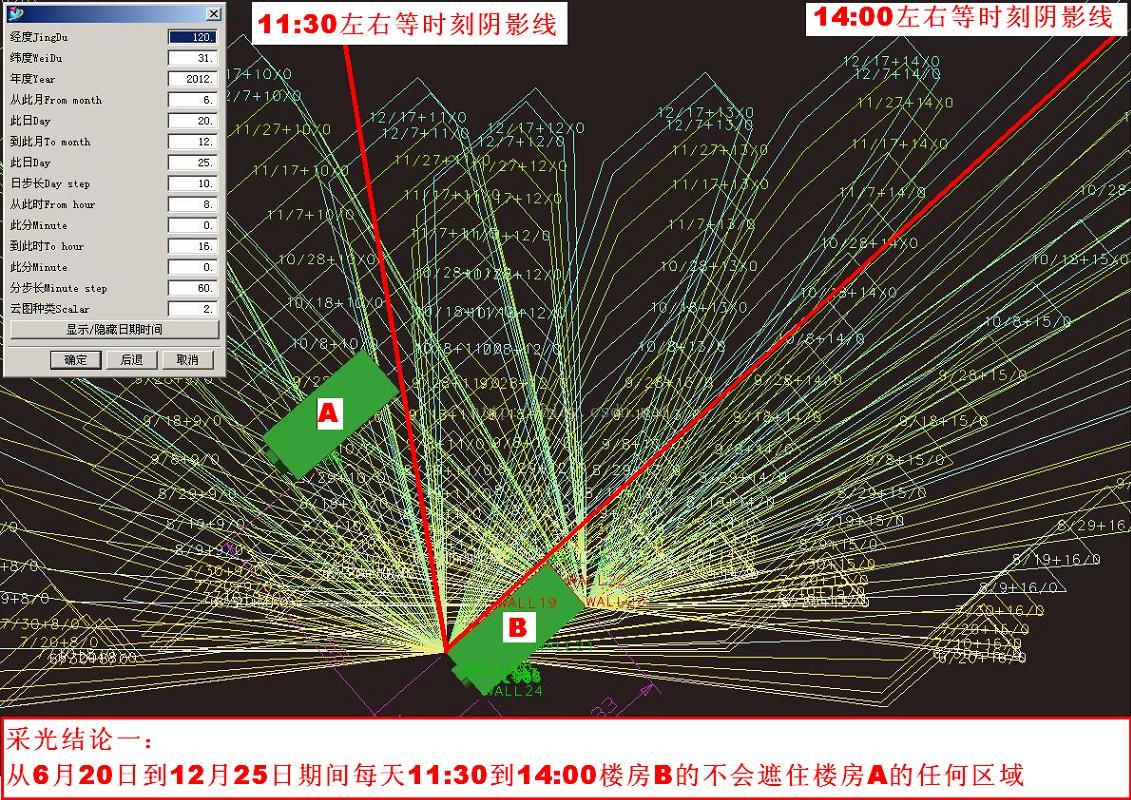

5.模拟分析建筑在某区域的阴影变化云图
