ESP32-S3-devKitC-1 外接MicroSD Card Adapter硬件介绍和管脚接法

一、读卡适配器

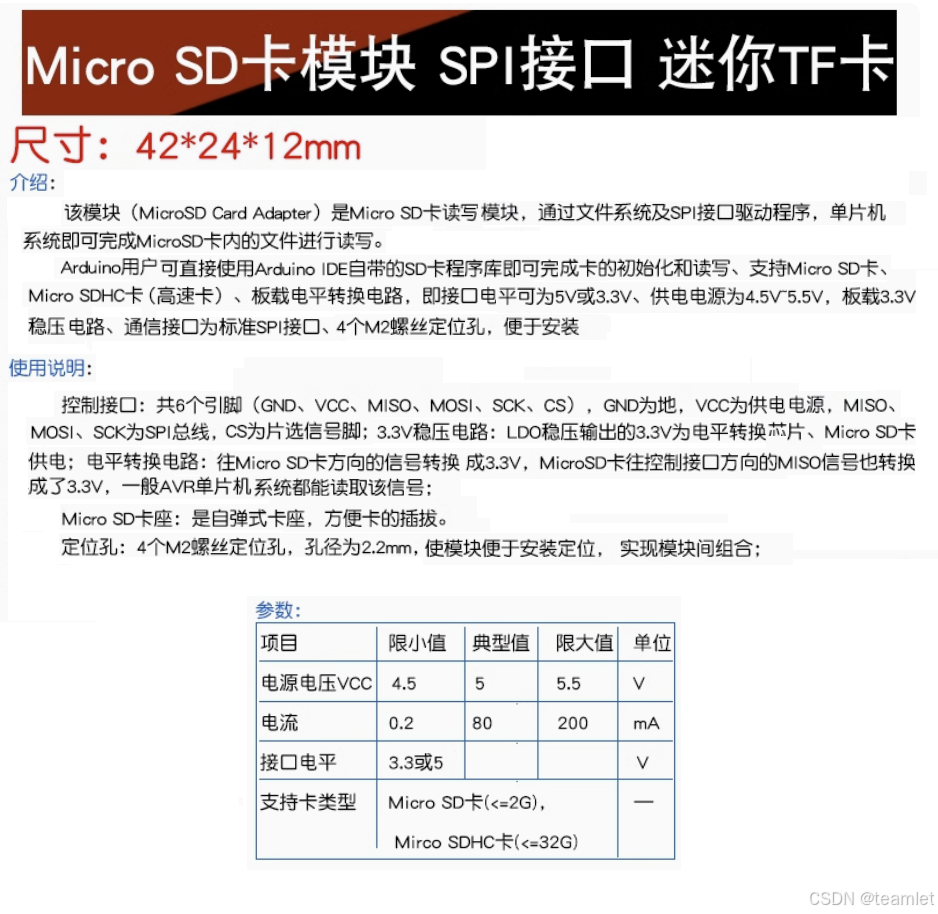

1、介绍和使用说明

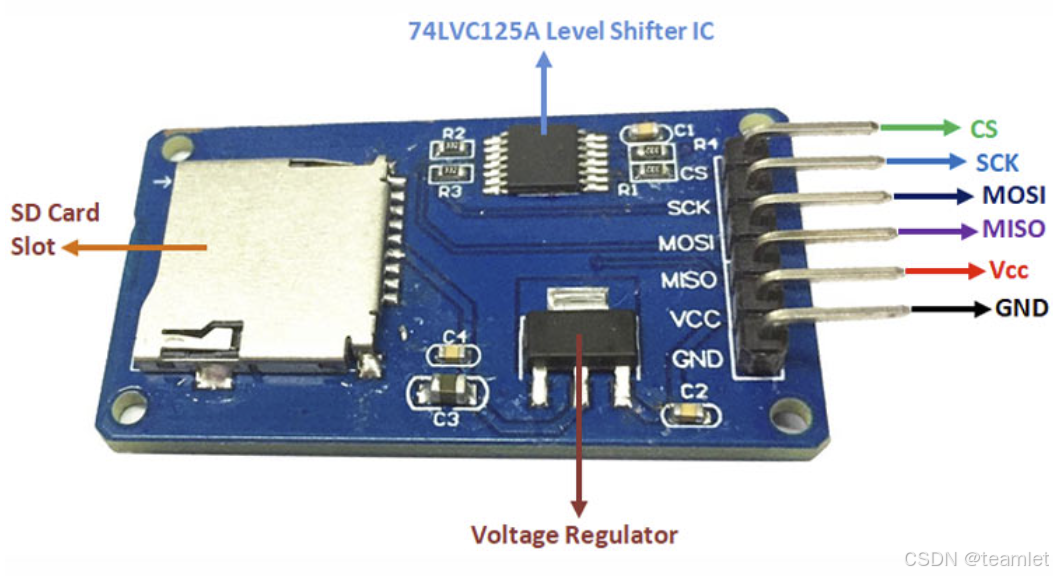

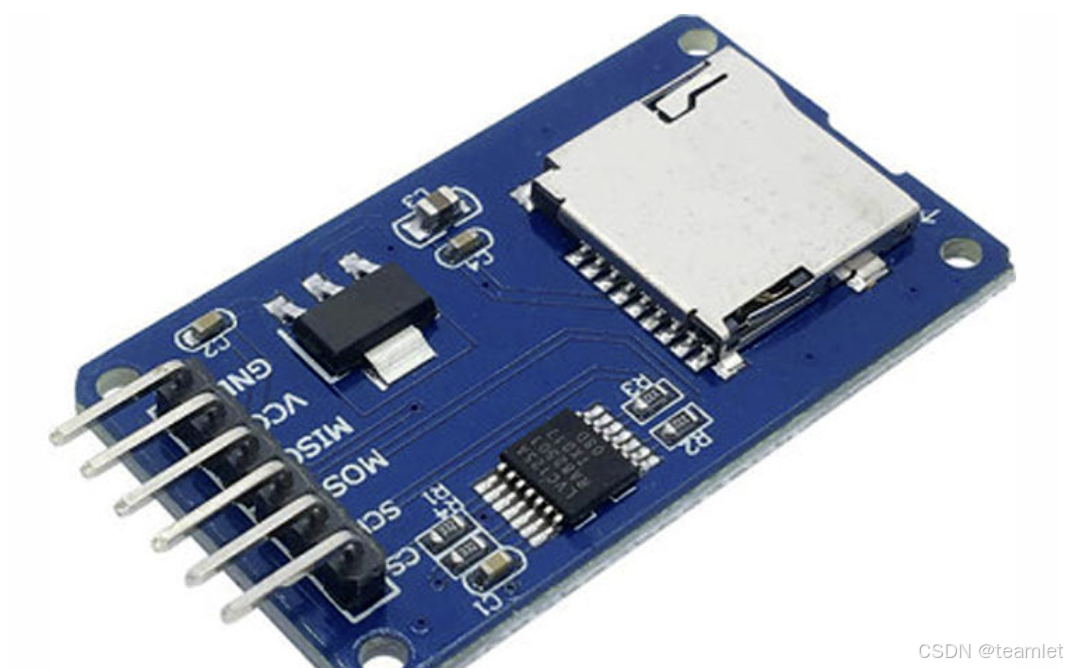

2、实物

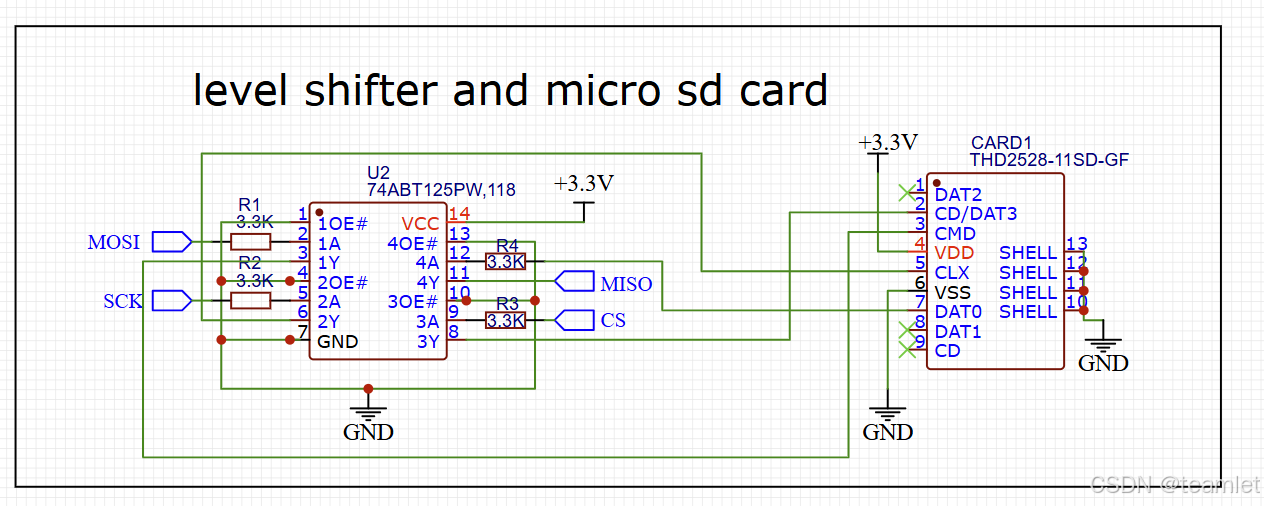

3、原理图

三、SD读卡器

1、管脚排列

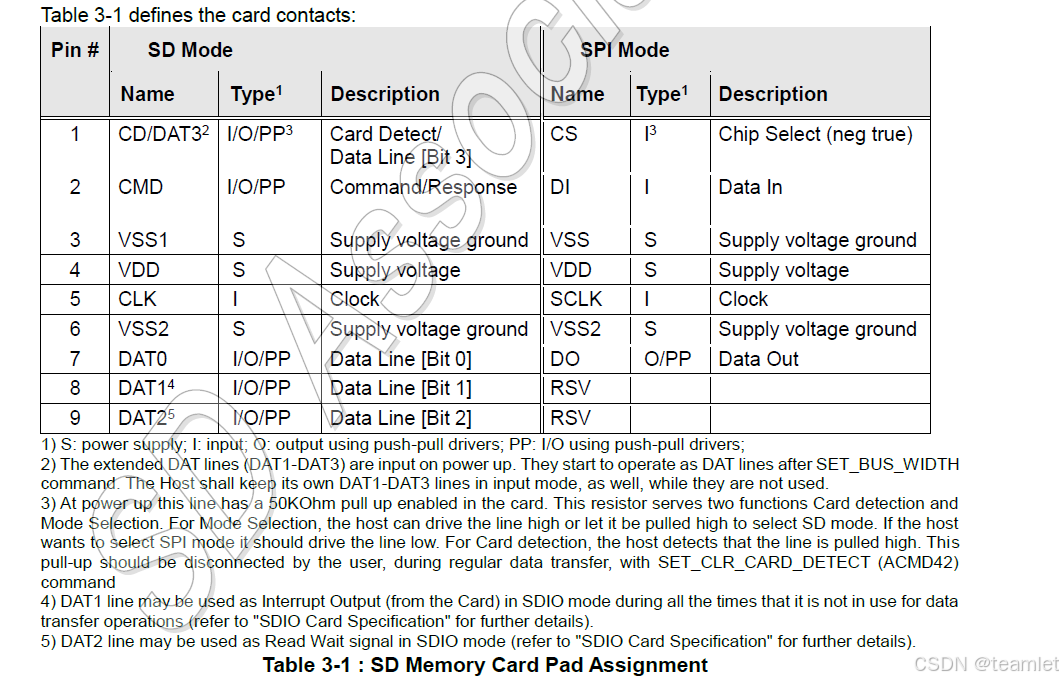

2、SD模式和SPI模式下管脚命名和作用描述

三、适配器与读卡器管脚对应关系

根据适配器原理图，可以得到管脚的对应关系：

适配器模块	SD卡	适配器缓冲器输入输出	SD卡管脚
MOSI	CMD	2号脚进(1A) --> 3号脚(1Y)出	3号脚 CMD
SCK	CLX	5号脚(2A)进 --> 6号脚(2Y)出	5号脚 CLX
CS	CD/DAT3	9号脚(3A)进 --> 8号脚(3Y)出	2号脚 CD/DAT3
MISO	DAT0	12号脚(4A)进 --> 11号脚(4Y)出	7号脚 DAT0

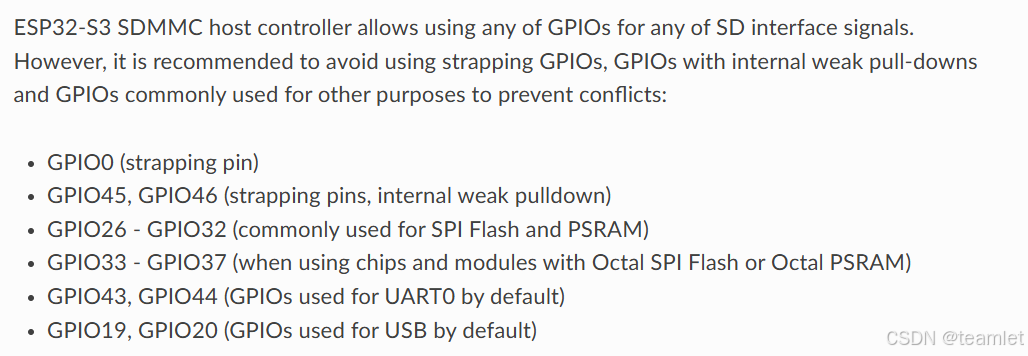

四、ESP32-S3 使用SDMMC的时候对GPIO管脚使用的限制

1、尽量不要使用下面的管脚，避免冲突。

管脚	作用
GPIO0	用于启动设置
GPIO19~20	用于连接USB
GPIO26~32	用于连接SPI Flash和PSRAM
GPIO33~37	用于 8位 SPI Flash 和 8位 PSRAM
GPIO43~44	用于连接串口UART0
GPIO45~46	用于启动设置，内部弱下拉

2、要求上拉电阻

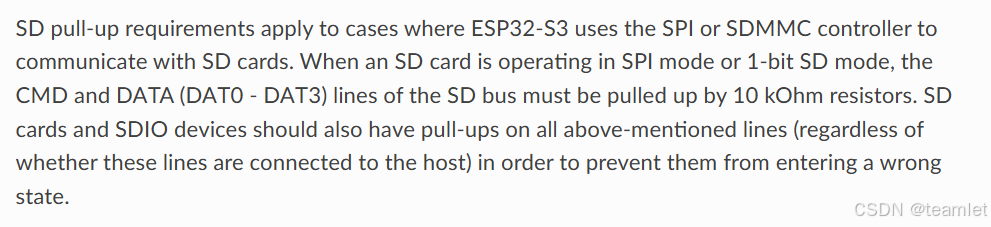

ESP32-S3在利用SPI或者SDMMC与SD卡通讯的时候，需要上拉电阻。
当SD读卡器使用SPI模式或者SDMMC一线模式操作时，CMD和DATA线必须上拉10K电阻。

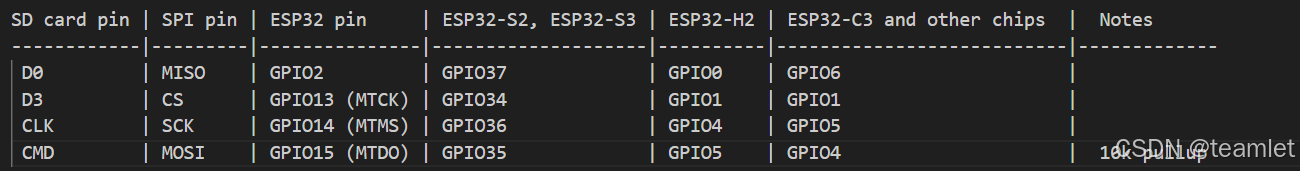

3、官方文档建议对应的管脚

4、ESP32-S3-devKitC-1、适配器模块和读卡器管脚对应关系

ESP32-S3-devKitC-1	适配器模块	SD读卡器	适配器缓冲器输入输出	SD读卡器 管脚
GPIO35	MOSI	CMD	2号脚进(1A) --> 3号脚(1Y)出	3号脚 CMD
GPIO36	SCK	CLX	5号脚(2A)进 --> 6号脚(2Y)出	5号脚 CLX
-	CS	CD/DAT3	9号脚(3A)进 --> 8号脚(3Y)出	2号脚 CD/DAT3
GPIO37	MISO	DAT0	12号脚(4A)进 --> 11号脚(4Y)出	7号脚 DAT0
