MOS管用作开关时在电路中的连接方法

反证：

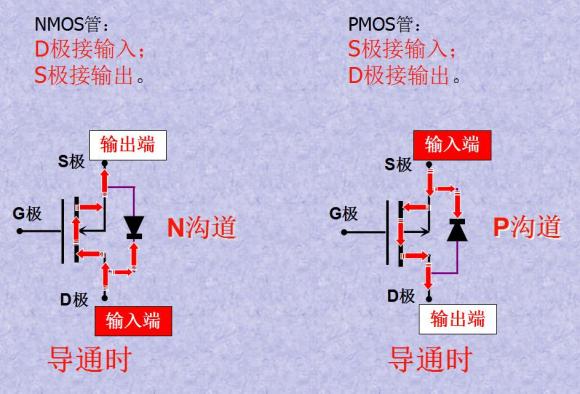

NMOS管正确接法： PMOS管正确接法：
D极接输入；S极接输出。 S极接输入；D极接输出。

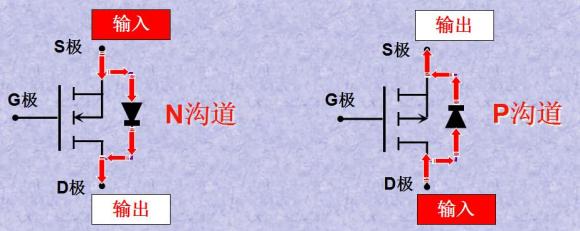

假如：假如反接：
S接输入，D接输出呢？ D接输入，S接输出。

由于寄生二极管直接导通，因此同样失去了开关作用。
S极电压可以无条件到D极，MOS管就失去了开关的作用。
前面解决了MOS管的接法问题，接下来谈谈MOS管的开关条件：
控制极电平为“ V ” 时MOS管导通（饱和导通）
控制极电平为“ V ” 时MOS管截止
这个问题涉及到MOS管原理，我们这里不谈
