APU的Vsense引脚的作用

本文详细探讨了APU(加速处理器单元)的Vsense引脚在电源管理中的作用,解释了如何通过远程电压感应补偿长距离传输线引起的电压损耗。内容涵盖了电源设计中的Sense电压检测,PCB布局的注意事项,如Sense线的靠近以减少阻抗,以及避免开关噪声干扰。此外,还强调了电源线、地线的布局规则,以确保信号完整性并减少干扰。对于高电流、高精度的电压应用,正确理解和利用Vsense引脚至关重要。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

  1. 开关电源PCB布局注意事项
  2. 开关电源PCB布线注意事项

一.Sense电压检测(FB)

      “Sense+”和“Sense-”,就是四线制中的电压检测线,high-sense 和low-sense分别连接远端负载的正负极,监测电源电压,抵消长距离传输线引起的电压损耗。这两个Sense接线端的作用简而言之就是调整Output至负载端的输出电源。我们分析下原因,由于从电源Output端到负载的线缆存在阻抗(实际非常小,从阻值上看可以忽略),这就会引起在线缆两端产生压降,好比在理想的导线之间加了一个非常小的电阻。通常大电压或者小电流的电路就忽略。像CPU,显卡、南桥等电流很大电压又很小(对阻抗很敏感)的要求精确电源或者线缆很长的场合,就需要Remote Sense发挥作用了,我们用Sense+和Sense-同样连接到负载的输入端,去补偿Output线缆产生的压降(原理其实十分简单)。典型的Sense补偿范围是0.3~1V,但最好还是查看仪器手册来确定这个补偿范围是否能满足实际应用的要求。如果电缆上的电压降超过Sense的范围,也有简单办法解决。1.可以通过减少电缆的长度 。2.增加电缆导体的尺寸来弥补。在实际应用里,最好使用屏蔽双绞线来获得最佳的补偿效果。

(1)远端监测:一般CPU、NB、PCH、DDR等大电流精确动态的电压,都是差分-+Sense远端电压监测(就是负载端)

(2)近端反馈:一般像1.8A、3.3A、5A等就是近端反馈FB.(近端反馈就是用电阻分压和IC里面设定的参考电压Vref通过比较器作比较)近端Vsens脚是 取样电压脚. 由采样电路送过来的信号,经这脚再到IC内部的比较电路来分析.再由Isense脚送出脉宽信号来控制开关管.

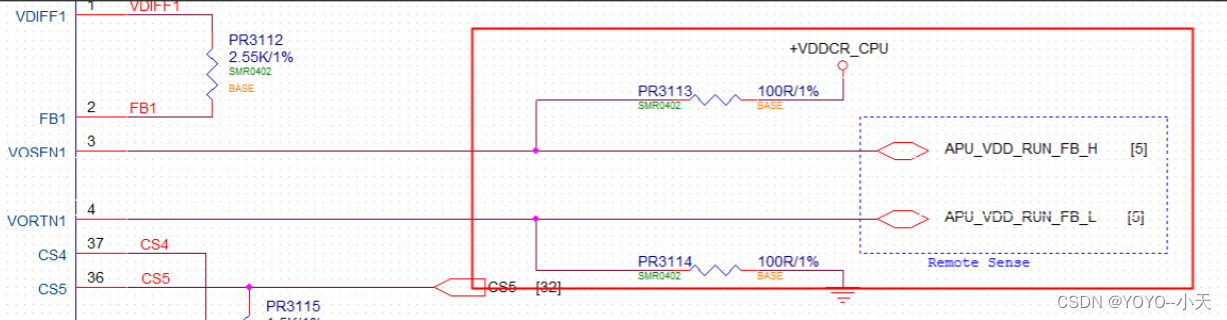

1.Remote Sense :

2.近端FB :



有人会问,那我不使用Sense补偿呢?该如何处理这两个接线端?

答案是:可以将Sense+和Sense-分别接到电源输出的Output+和Output-端,有些仪器还有Local Sense,也可以。一般电源仪器默认出厂就是Local模式。

Layou规则:

1.PCB 中,power部分的两条sense线为什么要靠的很近 :

靠的近等于在上面加了个电容。且不易受到外界干扰,环路小,也不会干扰其他的元件正常工作

(1)等于在上面加了个电容”,这个电容有什么作用了?

相当于加的滤波电容,使得电源部分电平更平稳。

2.开关电源的sense为什么不要直接与平面层连接 :

当然是为了避免开关噪声的干扰。开关电源的电流回路流经L,C后返回GND,设计
