XL4015-ADJ 5A 大电流DC-DC原理图分享

如有问题，请加扣扣群：460189483

最近咨询LM2596S-ADJ 3A芯片竟然已经10元rmb了，于是找到5A负载能力的XL4015-ADJ，正品4元，以后就用这个代替啦

通过比较发现，XL4015的温度低一点，效率高一点，电流大一点，于是网上买了几个板子，回来研究给大家分享：

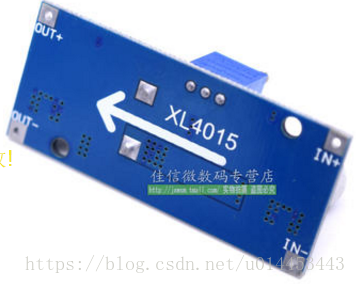

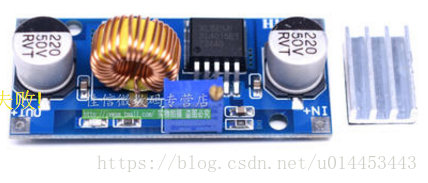

某宝买的XL4015的板子：

担心一个板子有偶然因素在里面，果断又买一个带数显的

PS:非做广告，看广告的兄弟姐妹可以绕走

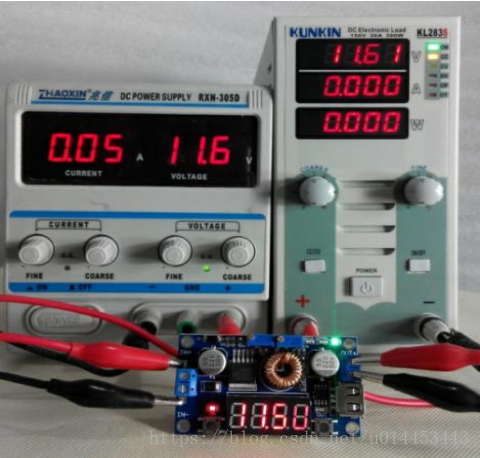

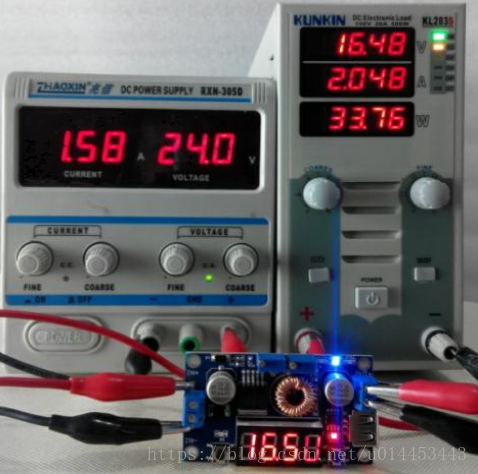

用设备测试一下精度如何：看着还凑合

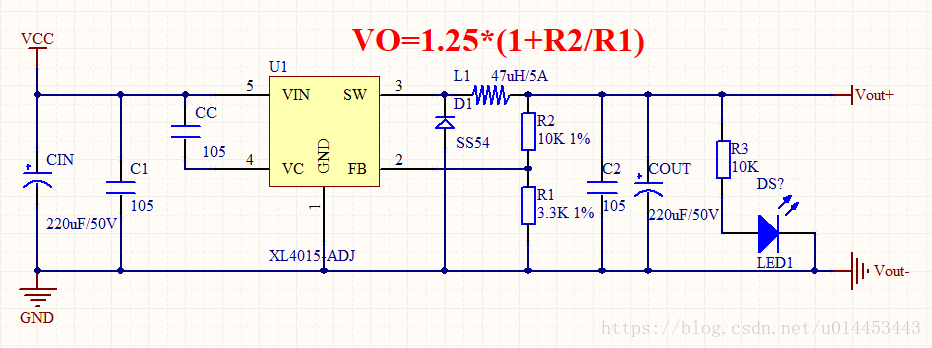

不说这没用的啦，果断测试，上原理图，12V 5A输出

除了这个铁芯磁环电感，其他元器件都是常用的料，这个要选一体型电感，这种磁环电感不好过EMC的，容易干扰

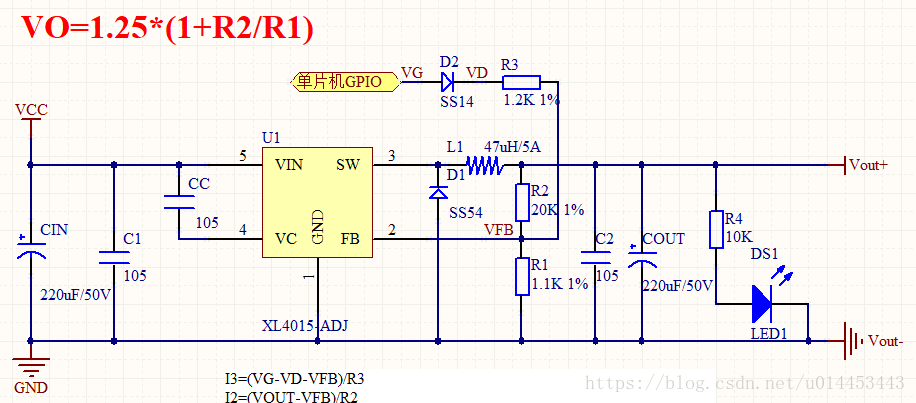

然后做了单片机DAC控制输出的电路

计算过程如下：

I3=(VG-VD-VFB)/R3
I2=(VOUT-VFB)/R2
I1=VFB/R1
VD为二极管导通电压0.4V  VFB=1.25
(VG-1.25-0.4)/R3+(VOUT-1.25)/R2=1.25/R1
(VG-1.65)/R3+(VOUT-1.25)/R2=1.25/R1
VG<=1.65V时，I3=0,VOUT=1.25*(1+R2/R1)=24V
VG>1.65V时，VOUT=1.25*(1+R2/R1)-(VG-1.65)*R2/R3
VG=3.09V时输出最小 VOUT=24-28.8/R3=24-24=0V

所以可以实现0-24V可调

下一步就是打板子喽
