no label “phy1”

在进行petalinux-build时出现报错：没有“phy1”这一标签，经过查找发现其对应为ethernet1，该ip在vivado中被勾选，但是在设备树中未被调用，不知道为什么在使用petalinux2019.2编译时就会报错。（有大佬知道的话请指教TAT）
因此在vivado中取消ethernet1的勾选：

再次进行在vivado中进行综合以及实现，生成.xsa文件（vivado2019.2中生成.xsa文件），进行petalinux-config以及petalinux-build编译成功。

PS：之前编译出现问题可以使用petalinux-build -x mrproper -f将之前编译结果清除

设备树

What is 设备树？

设备树DTS（Device Tree Source）：一种描述硬件的数据结构，实现驱动代码与设备信息相分离。采用树形结构描述板级设备，例如CPU数量、内存地址、iic接口等。.dtsi文件类似于C语言中的.h头文件，可以使用include来包含.dtsi文件。

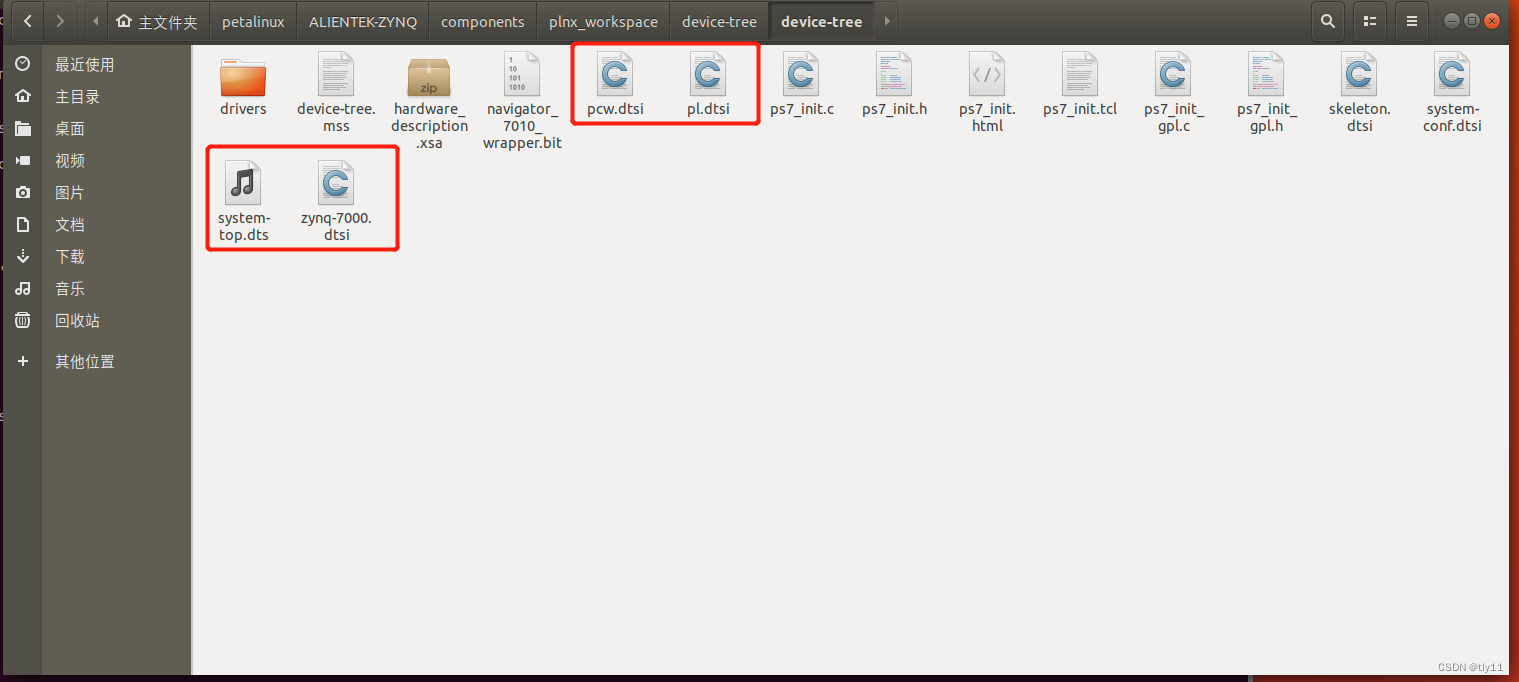

对于ZYNQ7010，描述文件为“arch/arm/boot/dts/system-top.dts”,由petalinux自动生成。除此之外还有pl.dtsi、pcw.dtsi以及zynq-7000.dsti。

• zynq-7000.dtsi 文件中的内容是 zynq-7000 系列处理器相同的硬件外设配置信息（PS 端的）；
• pl.dtsi 的内容是我们在 vivado 当中添加的 pl 端外设对应的配置信息；
• pcw.dtsi 表示我们在 vivado 当中已经使能的 PS 外设；

pl.dtsi 与 pcw.dtsi都是由 petalinux 根据 hdf 硬件描述自动生成的，不需要我们去编写。

dts语法

设备树简单结构

/{ // 根节点
 	node1{ // node1 节点
		property1=value1; // node1 节点的属性 property1
		property2=value2; // node1 节点的属性 property2
		...
	};

	node2{ // node2 节点
		property3=value3; // node2 节点的属性 property3
		...
		node3{ // node2 的子节点 node3
			property4=value4; // node3 节点的属性 property4
			...
		};
	};
}

• “/” 表示设备树的根节点（root node）；
• node1 象征着SoC上的控制器，eg：I2C
• node3 象征着挂载在控制器下的某个设备，eg：eeprom、RTC等

定义节点

[label:]node-name[@unit-address] {
[properties definitions]
[child nodes]
};

• “node-name”是节点名字，为 ASCII 字符串，节点名字应该能够清晰的描述出节点的功能，比如“uart1”就表示这个节点是 UART1外设；
• “unit-address”一般表示设备的地址或寄存基地址，如果某个节点没有地址或者寄存器的话“unit-address”可以不要，比如“cpu@0”、“interrup-tcontroller@00a01000”

属性的值的类型

• 字符串 "arm,cortex-a9"
• 32 位无符号整形数据 <1000>
• 二进制数据 [00 0a 35 00 1e 53]
• 字符串数组 "n25q512a","micron,m25p80";
• 混合值 "a string", [0x01 0x23 0x45 0x67], <0x12345678>
• 节点引用 <&clkc 3>表示引用”clkc”这个节点,clkc为”label”

标准属性

• compatible 属性
  “兼容性”属性，值可以是一个字符串，也可以是一个字符串列表；一般该字符串使用”<制造商>,<型号>”这样的形式进行命名，目的是为了指定一个确切的设备，并且包括制造商的名字，以避免命名空间冲突

compatible = "xlnx,zynq-7000";
compatible = "xlnx,xuartps", "cdns,uart-r1p8";

• model 属性
  一个字符串描述信息，它指定制造商的设备型号，model 属性一般定义在根节点下，一般就是对板子的描述信息
• status 属性
  和设备状态有关

值	描述
okay	表明设备是可操作的。启动设备（默认）
disabled	表明设备当前是不可操作的，但是在未来可以变为可操作的，比如热插拔设备插入以后。至于 disabled 的具体含义还要看设备的绑定文档。
fail	表明设备不可操作，设备检测到了一系列的错误，而且设备也不大可能变得可操作。
fail-sss	含义和“fail”相同，后面的 sss 部分是检测到的错误内容。

• #address-cells 和#size-cells 属性
  是无符号 32 位整形，#address-cells 和#size-cells可以用在任何拥有子节点的设备节点中，用于描述子节点的地址信息。#address-cells用来描述子节点"reg"属性的地址表中首地址 cell 的数量；#size-cells，用来描述子节点"reg"属性的地址表中地址长度 cell 的数量。
  reg = <address1 length1 address2 length2 address3 length3……> 为reg属性，每个“address length”组合表示一个地址范围，其中 address 是起始地址，length 是地址长度，#address-cells 表明 address 字段占用的字长，#size-cells 表明 length 这个字段所占用的字长
• reg 属性：ug585-Zynq-7000-TRM.pdf
  一般是(address，length)对，用于描述设备地址空间资源信息，一般都是描述某个外设的寄存器地址范围信息、flash 设备的分区信息等。ranges 属性值可以为空或者按照(child-bus-address,parent-bus-address,length)格式编写的数字矩阵。
  child-bus-address ： 子 总 线 地 址 空 间 的 物 理 地 址 ， 由 ranges 属 性 所 在 节 点 的#address-cells 属性确定此物理地址占用的字长。
  parent-bus-address：父总线地址空间的物理地址，由 ranges 属性所在节点的父节点#address-cells 属性确定此物理地址所占用的字长。
  length：子地址空间的长度，由 ranges 属性所在节点的#address-cells 属性确定此地址长度所占用的字长。
• ranges 属性
  地址转换表，其中的每个项目是一个子地址、父地址以及在子地址空间的大小的映射
• device_type 属性
  字符串，表示节点的类型。一般用于 cpu 节点或者 memory 节点
