前言

想着做好看的场景好看的天空是第一步首先来做一个程序化动态天空盒

由于笔者自己还是初学者所以在制作过程中也做了很多参考部分自己编写的效果并不那么完备也有设计不周全的部分在后期改进可以二编

找个基础

首先拿到unity内置的Procedure skybox查看一下实现原理

https://github.com/TwoTailsGames/Unity-Built-in-Shaders/blob/master/DefaultResourcesExtra/Skybox-Procedural.shader

可以看到在官方给出的源码中已经包括大气的散射和太阳的绘制这是一个很好的开始可以该基础上进行改动

首先看到在shader中存在三种模式没有太阳、简单的太阳、高质量太阳既然目标是好看的天空直接选取_SUNDISK_HIGH_QUALITY相关代码

  #pragma multi_compile_local _SUNDISK_NONE _SUNDISK_SIMPLE _SUNDISK_HIGH_QUALITY

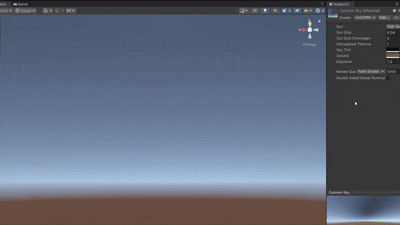

展示一下官方给的天空盒效果

天空的颜色（白天）

天空盒颜色的绘制大体分为两部分即天空和地面在这个shader里面可以看到具体的颜色计算在vert函数中进行而在frag函数中lerp一下划定天空和地面的范围（通过天空盒的法线方向）

//vert

OUT.groundColor = _Exposure * (cIn + COLOR_2_LINEAR(_GroundColor) * cOut);

OUT.skyColor    = _Exposure * (cIn * getRayleighPhase(_WorldSpaceLightPos0.xyz, -eyeRay));

//frag

col = lerp(IN.skyColor, IN.groundColor, saturate(y));//天空和地面的颜色范围控制

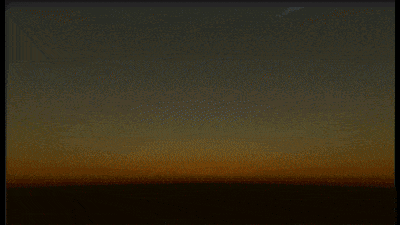

在对官方天空盒进行调参时发现了改变天空颜色时出现了类似黎明/黄昏的效果（注意参数栏中的颜色）

所以直接定义了一个参数a来控制

float a=1-abs(dot(_WorldSpaceLightPos0.xyz,float3(0,1,0)));

可以看到a的作用是光线越接近水平 a越接近于1 也就是模拟出了黄昏/黎明的效果
天空的颜色（夜晚）

在原shader中当y轴光线方向向上即夜晚时整个天空和地面是不接收光照的但这明显不符合现实为了让夜晚的天空不是一片纯黑需要引入“月光”的照明

这里仿照白天的颜色渲染调整参数即可（注意大气厚度和地面颜色是通用的）

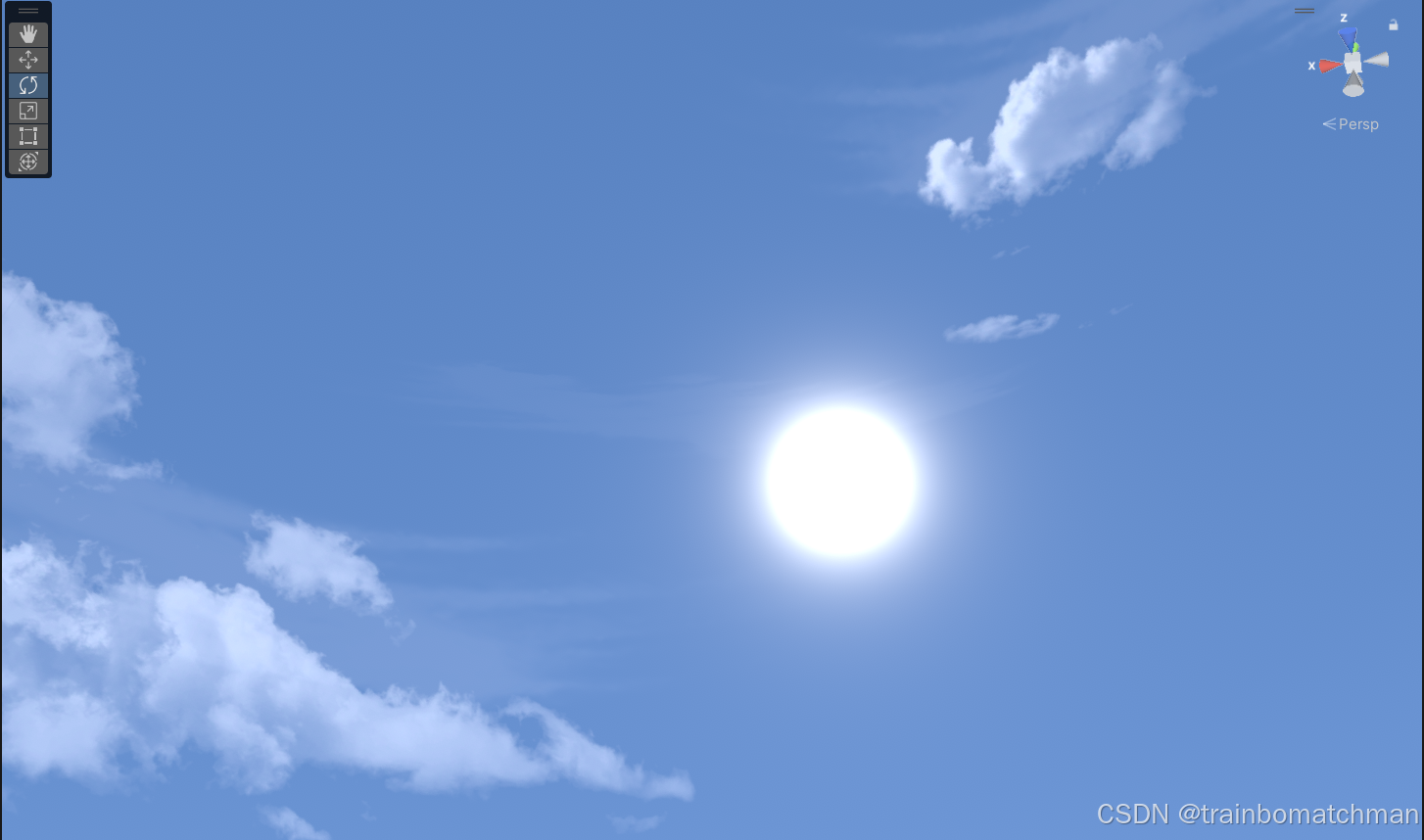

加上一个太阳

太阳直接采用官方代码的写法就可以了

//太阳范围的定义
half calcSunAttenuation(half3 lightPos, half3 ray,half SizeConvergence,half size){
    half focusedEyeCos = pow(saturate(dot(lightPos, ray)), SizeConvergence);//兰伯特...穿个马甲我就不认识你了吗
    return getMiePhase(-focusedEyeCos, focusedEyeCos * focusedEyeCos,size);}
//ray
 half3 ray = normalize(IN.vertex.xyz);//法线方向的反方向

一通看发现这不就是个兰伯特吗也是遇上老熟人了

当然还要记得乘上太阳的颜色

OUT.sunColor = kHDSundiskIntensityFactor * saturate(cOut) * _LightColor0.xyz / lightColorIntensity;

注意这里太阳的颜色并不是用户传入的而是通过计算得出的

加上一个月亮

月亮其实是最后写的那个贴图的uv想想就头疼

【Unity URP】Unity Procedural Skybox Shader - Sand and Foam - FlowingCrescent's Blog

参照的是这位大佬的写法

//shader
float2 moonUV =mul(float3(-IN.texcoord.x,-IN.texcoord.y,IN.texcoord.z),_LToW)*9;
moonUV+=float2(0.5,0.5);
half3 moonCol=tex2D(_MoonTex,moonUV).rgb;

//C#
material.SetMatrix("_LToW",this.transform.worldToLocalMatrix);

找了个月亮贴图一采样还挺像那么回事

这里一定要注意了找的这个贴图模式记得改成clamp 边框不能有白边

看时间长了总感觉不对味感觉月亮扁扁的没有“皎洁”的感觉（月亮长这样估计没有嫦娥奔月的故事了）

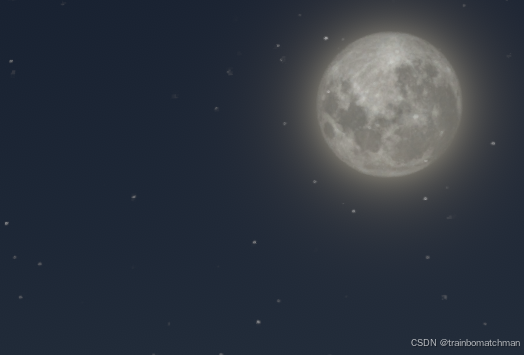

于是又给加了一圈柔光这下高兴了：

这么多的星星！

做星星又开始找参考了又说实时生成噪声的有说SD拿个噪声图色阶处理一下遮罩的

我都试了...放在电脑上效果都很奇怪这个实时生成的“星星”静态很不错但是一旦视角动起来会剧烈闪动 sd做的图放到unity里面能看到有一部分的星星并不是完美的小圆点而是矩形的（应该是我的噪声图不好加上分辨率的问题）

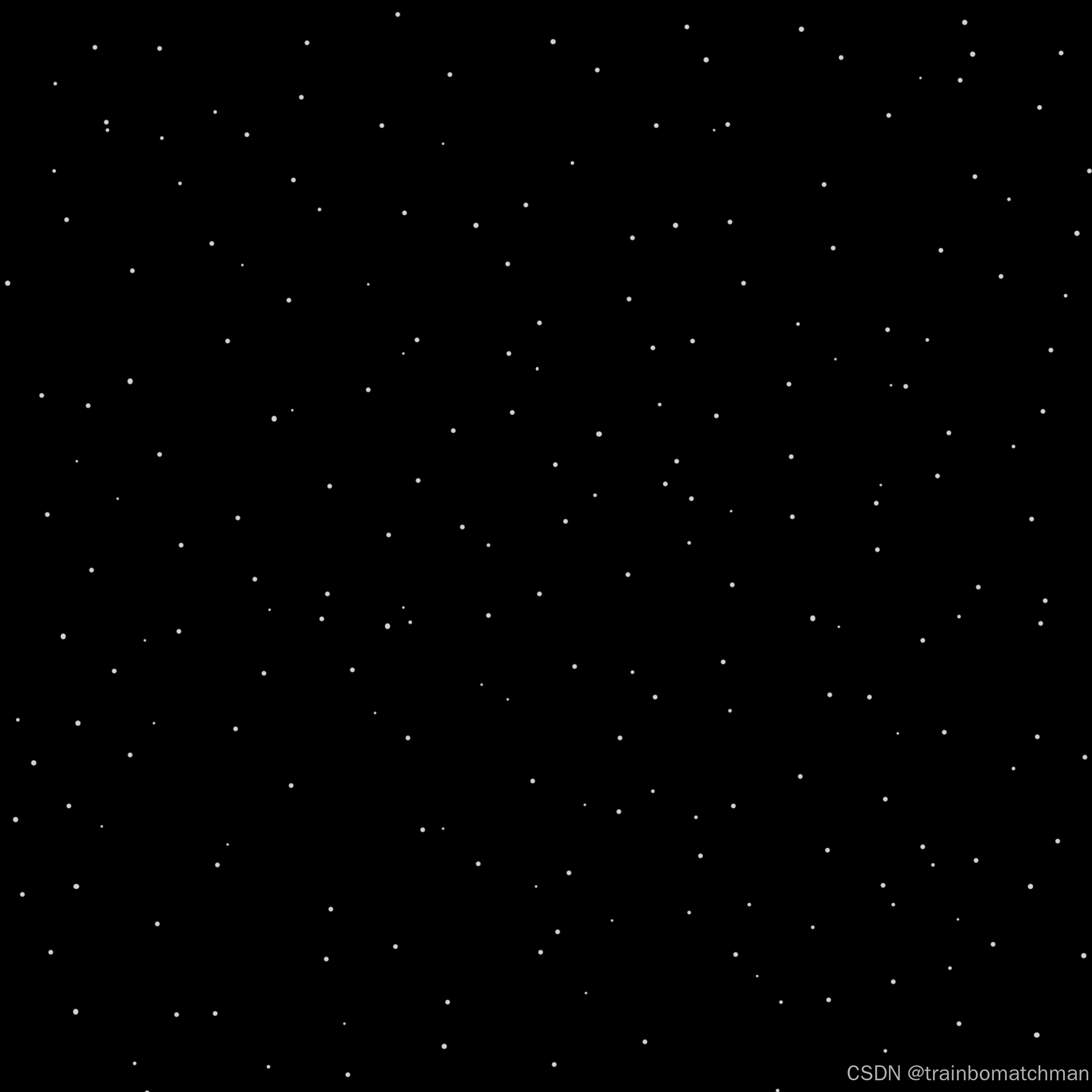

做了一下午最后决定ps手点了然后放到SD里面tilling一下也是张不错的星星遮罩

星星扰动的噪声图给放到了star图的g通道减少采样开销

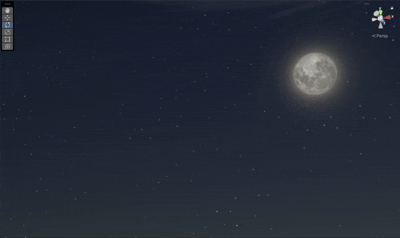

最后的效果（uv流动稍微快了点这样看的清楚）

漂亮的银河

银河希望的效果是在深夜时出现，黎明之前就要全部消失利用方向光的角度进行控制

half b=smoothstep(0.6,1,max(0,dot(_WorldSpaceLightPos0.xyz,float3(0,-1,0))));

银河的噪声扰动还没做这里就是放了一张贴图（后续扰动补上）

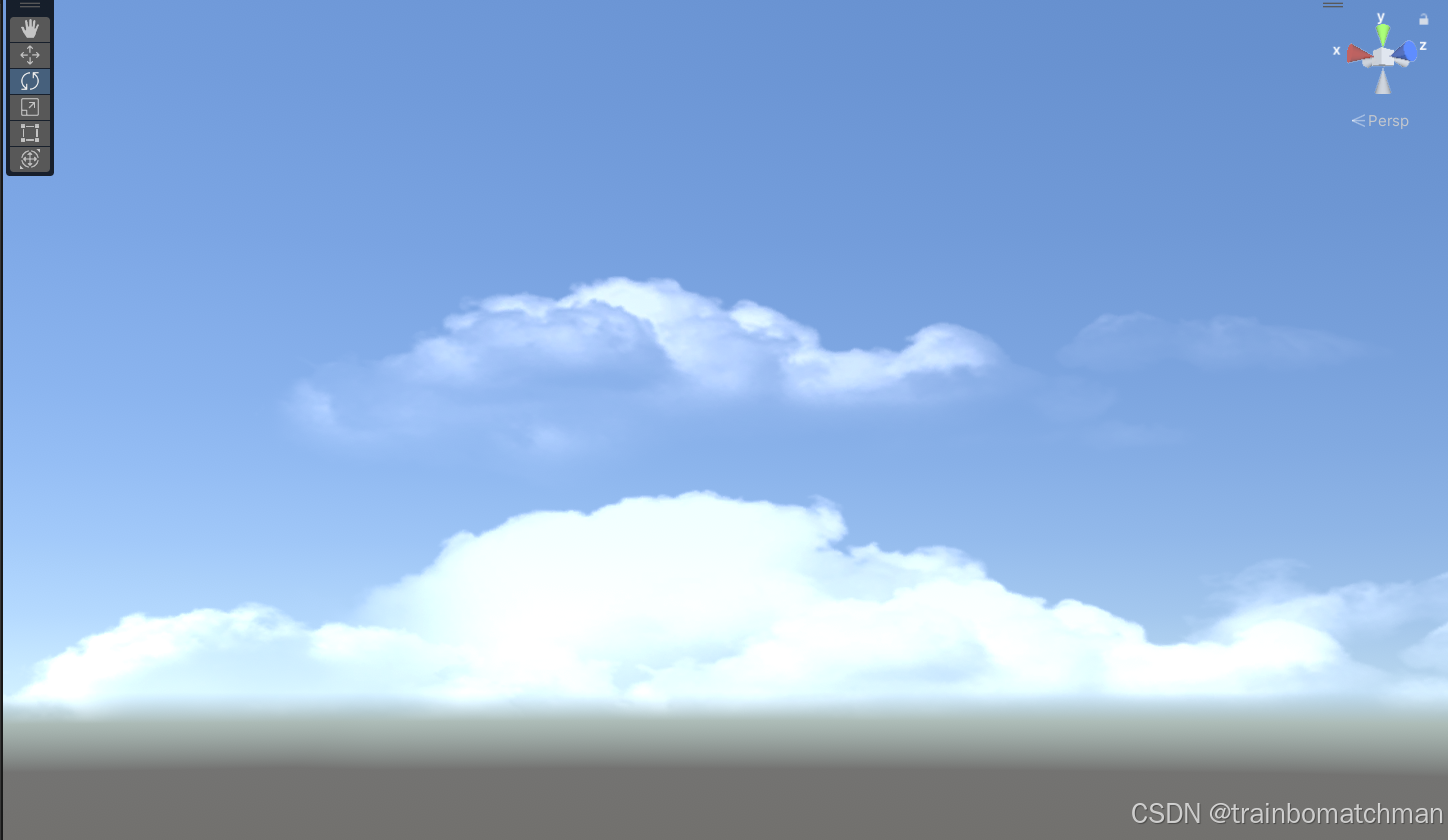

云朵（卷云+积云）

云朵的制作思路参考这位大佬

风格化的动态天空球 – WalkingFat

做了两层云相对慢速旋转最终效果还不错

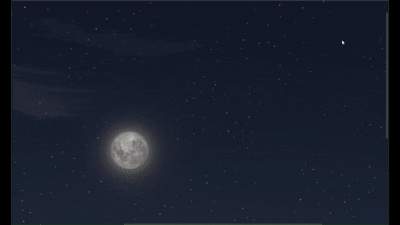

最终效果

需要改进的地方慢慢填坑吧

添加镜头光晕

星河扰动

云的出现以及消散（SDF）

depthfade

月相的变化

日月与地平线的depthfade
