ABAQUS软件实训(二):Part模块

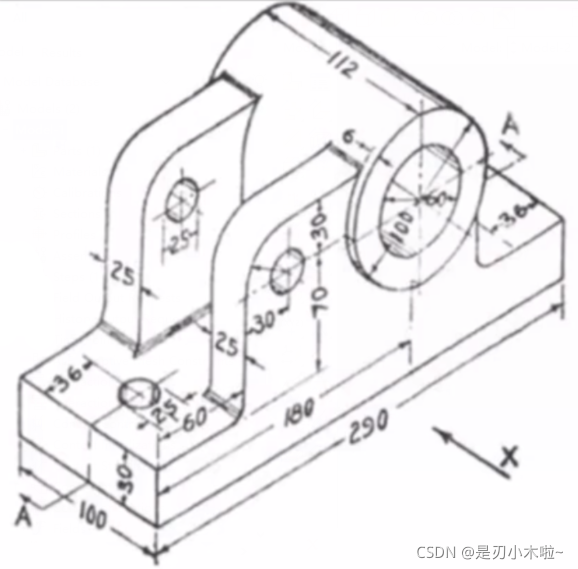

在ABAQUS中绘制这样一个几何体。

首先进行分析如何绘制，这没有绝对的正确答案，不同的思路有不同的画法。这里我先把底座进行拉伸，在把上面地方拉伸，再把中间进行切出，形成左右两边的实体，在拉伸空心圆和打两个孔，最后处理倒角等。

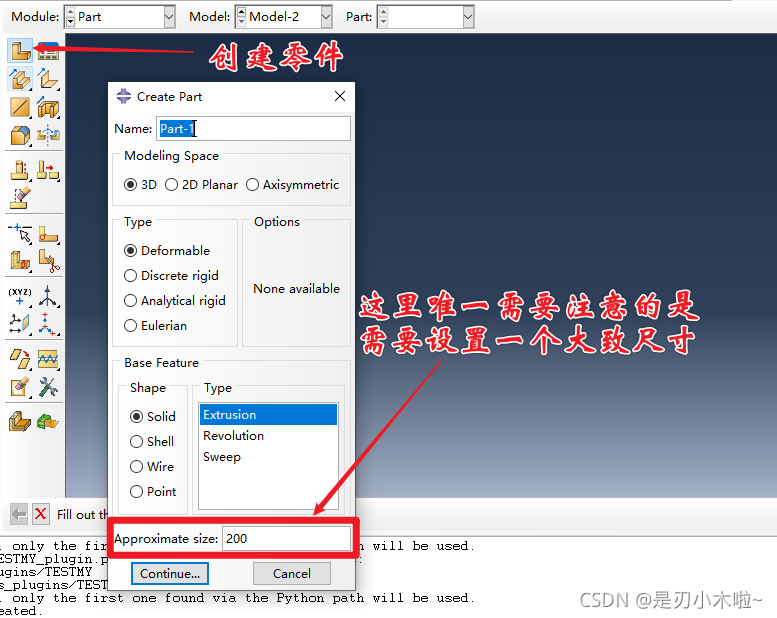

创建零件

创建零件主要需要注意一下大概尺寸的设计，例如上面的图最大的是290。要是想直接画在坐标系的第一象限，那就把尺寸设置为600。正负各300。

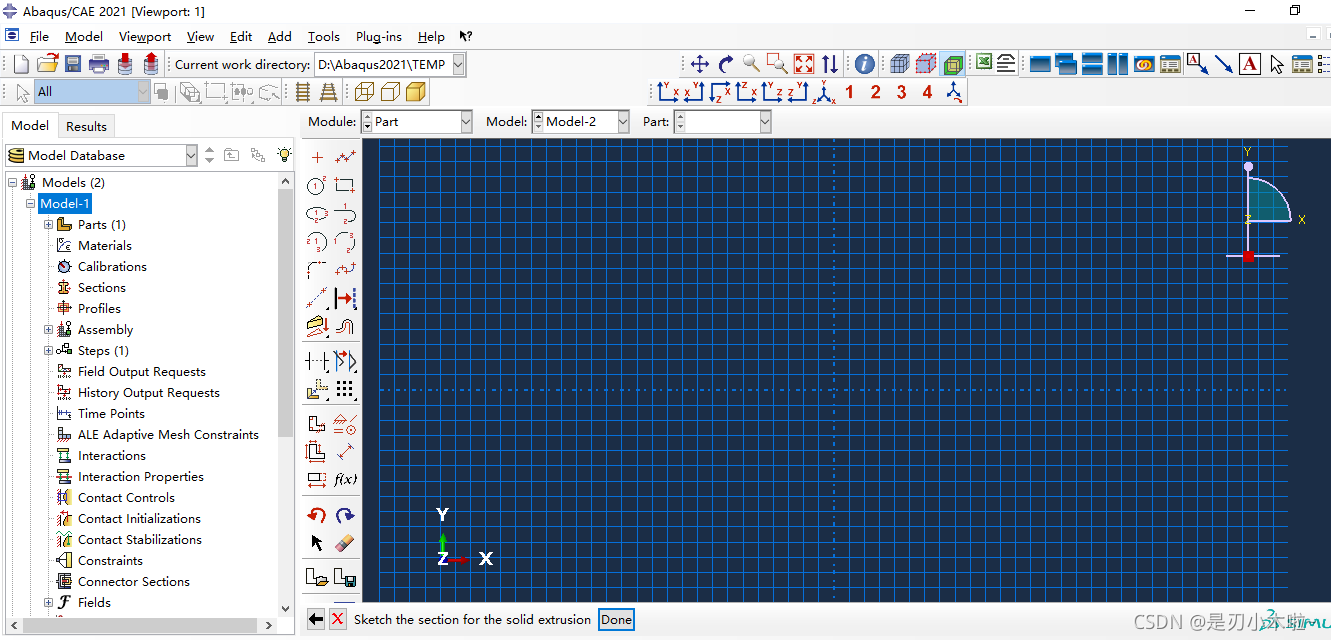

进入绘制的状态

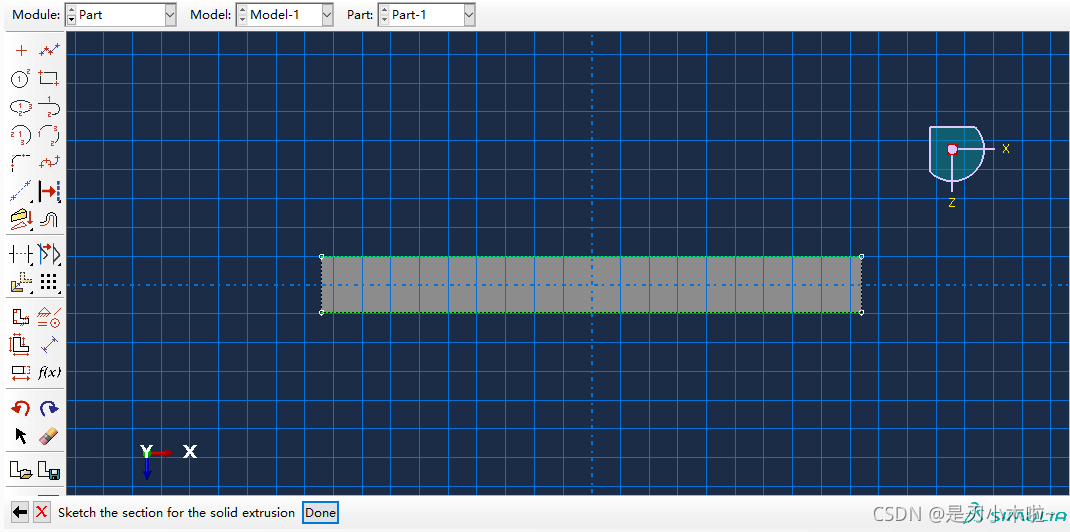

  绘制底座

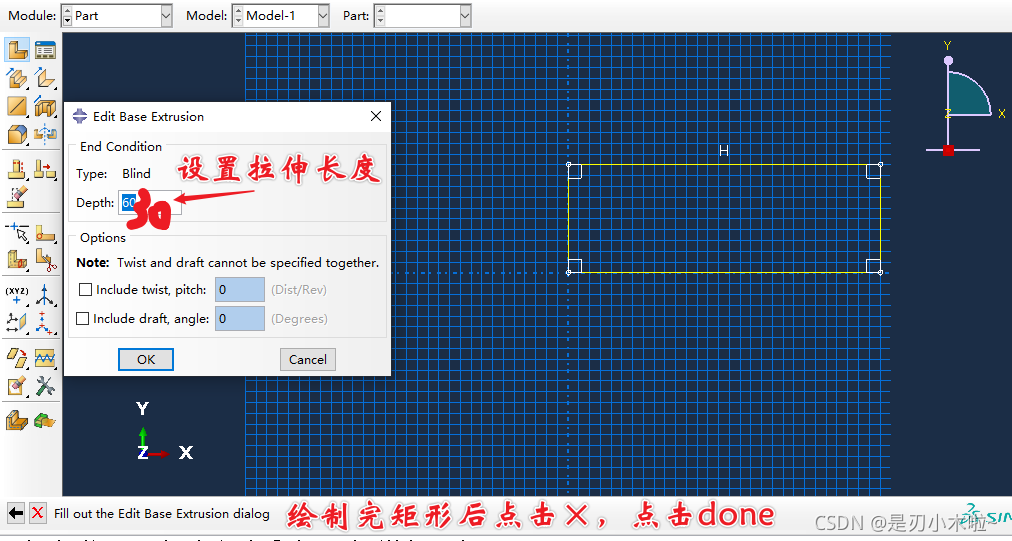

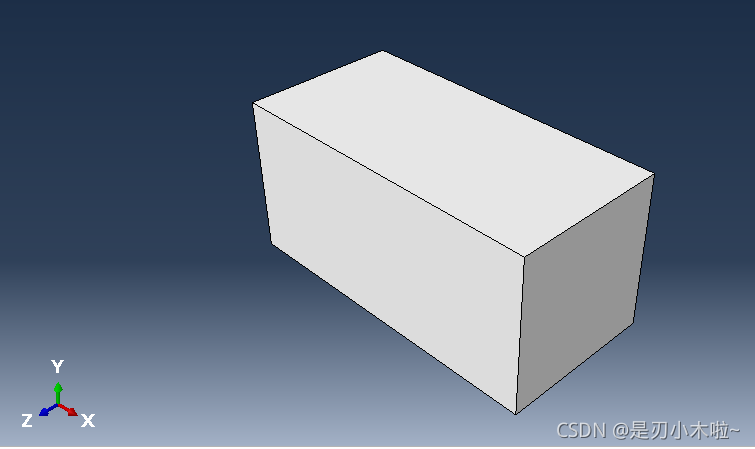

点击ok，即可完成底板的拉伸：

小技巧：Ctrl + Alt + 鼠标滚轮，可以拖动（移动）实体；Ctrl + Alt + 鼠标左键，可以转动实体

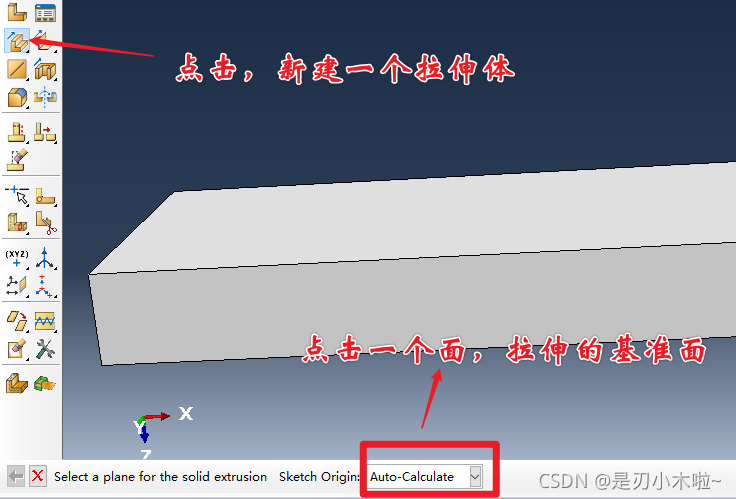

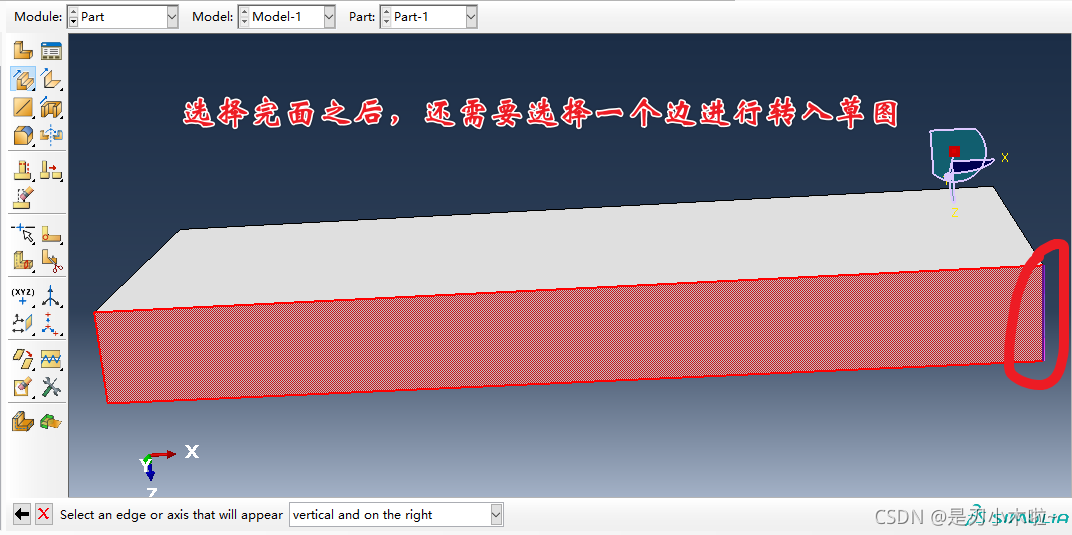

绘制两肩

注意，绘制两肩不能再点击Creat Part了，再点击就是创建新的part，绘制两肩是在上面底板的基础上进行绘制。

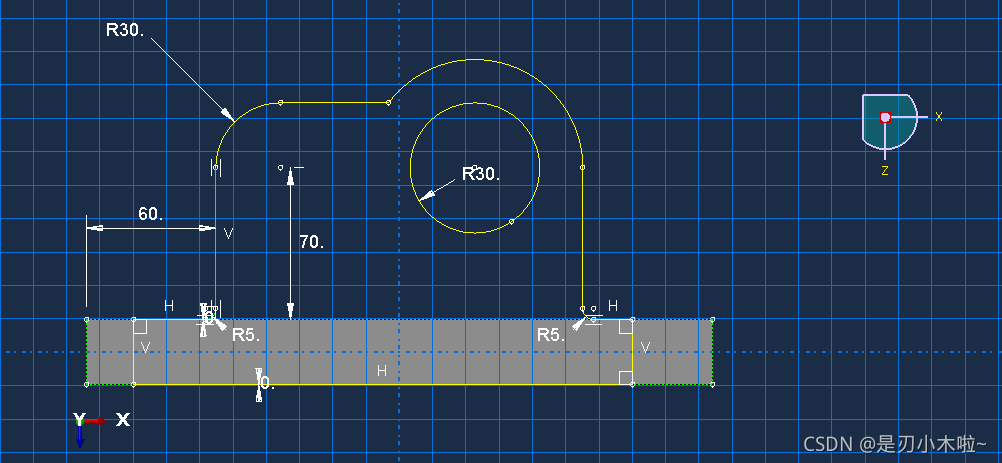

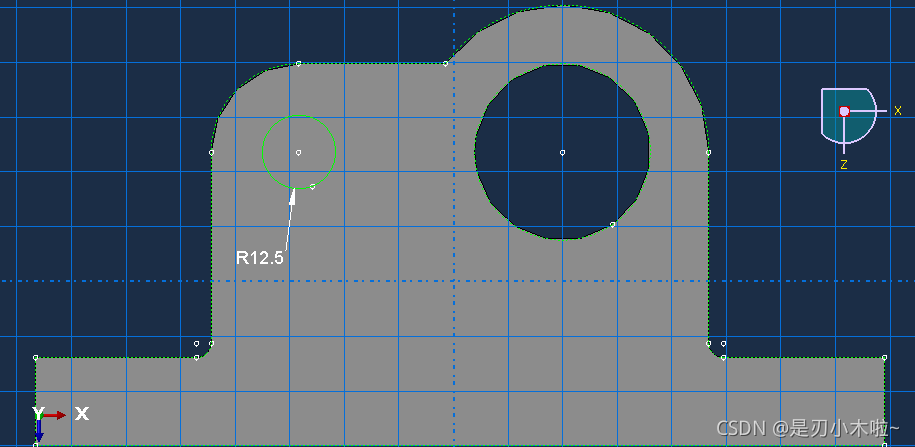

轮廓绘制，先绘制大概的轮廓，在尺寸标注进行约束：

草图的绘制需要用到尺寸标注、剪切、几何约束，都在左边的功能里面，必要的话可以切换到中文界面进行熟悉

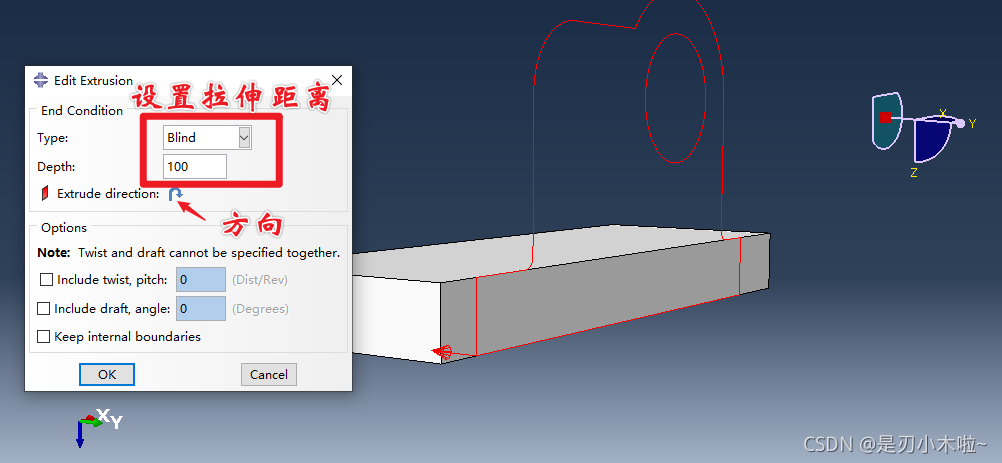

 点击done进行拉伸：

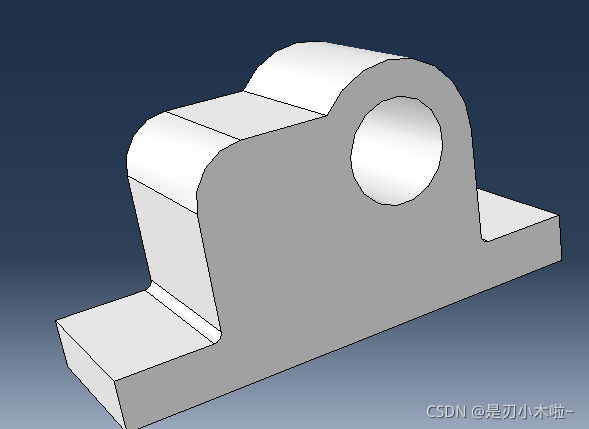

拉伸结果：

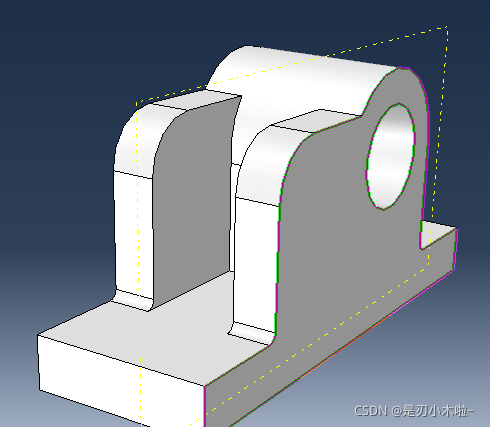

进行拉伸切除，获得两肩：

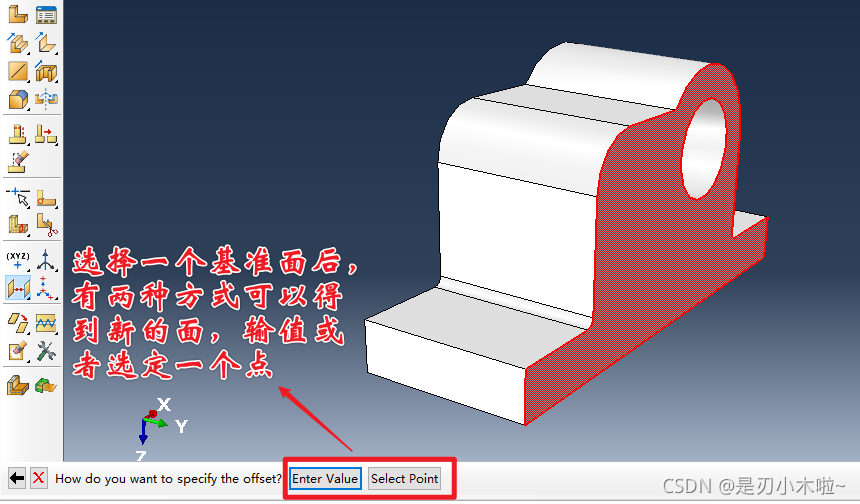

由于拉伸需要基于一个面，这里建立一个基准面，长按那个地方，可以飞出其他创建平面的方式，比如从一个面进行偏移：

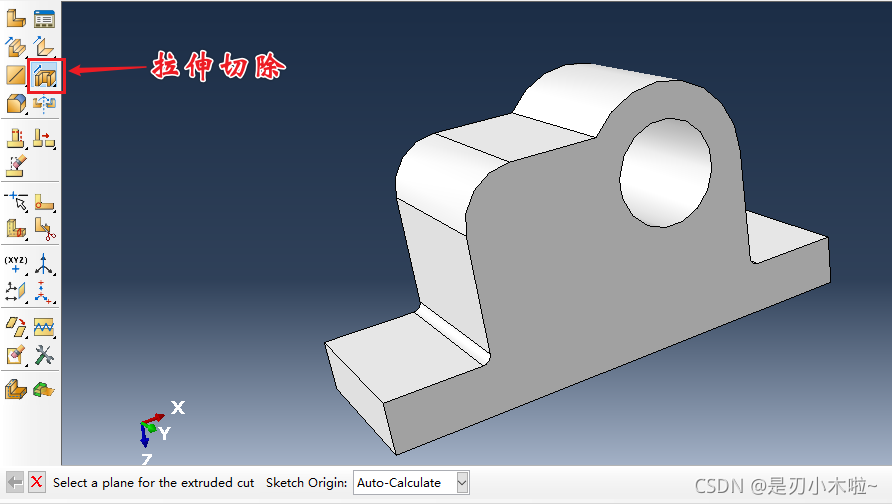

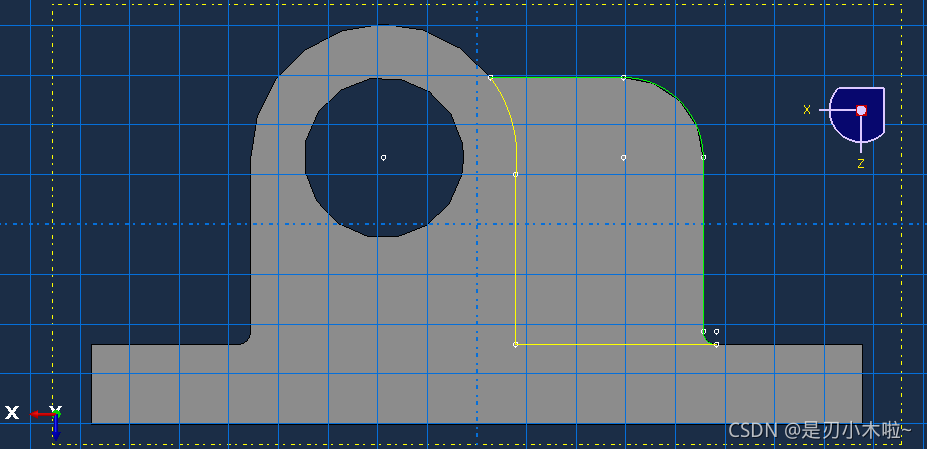

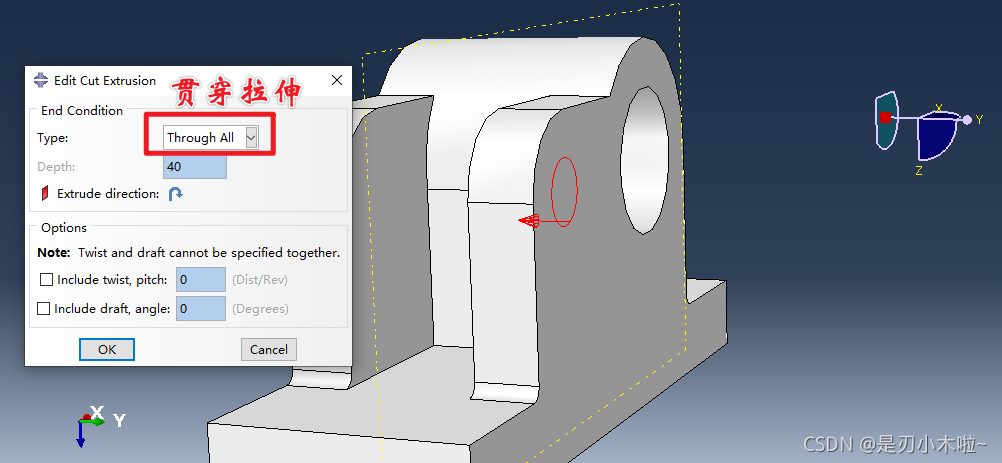

拉伸切除：

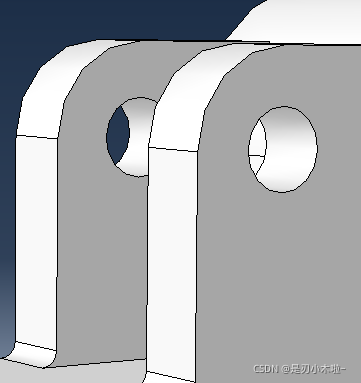

两肩的孔及底座的孔

选择拉伸切除，绘制一个圆

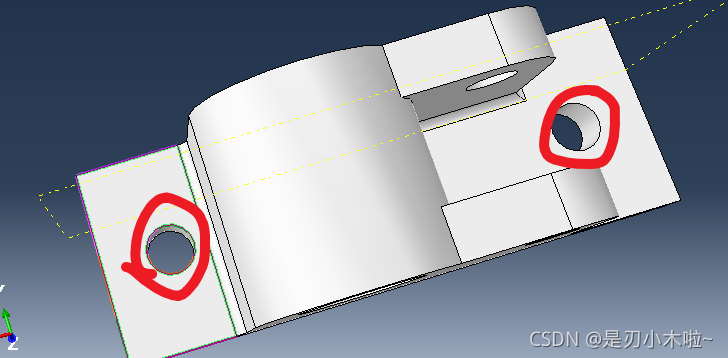

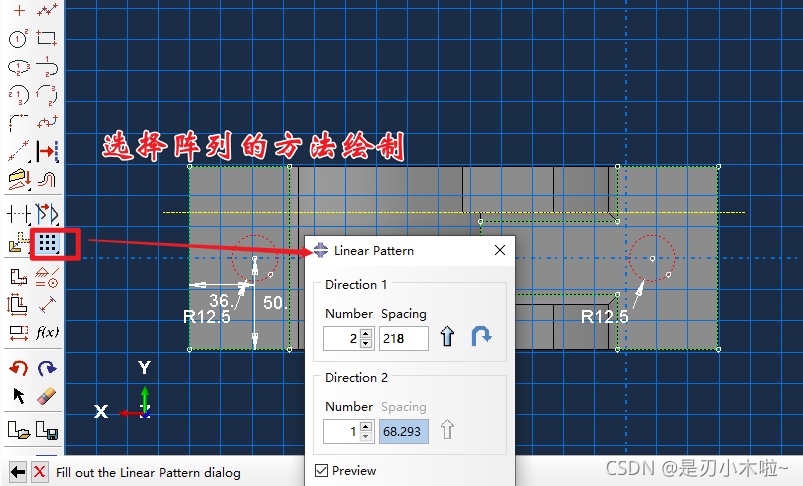

再处理得到底座的圆：

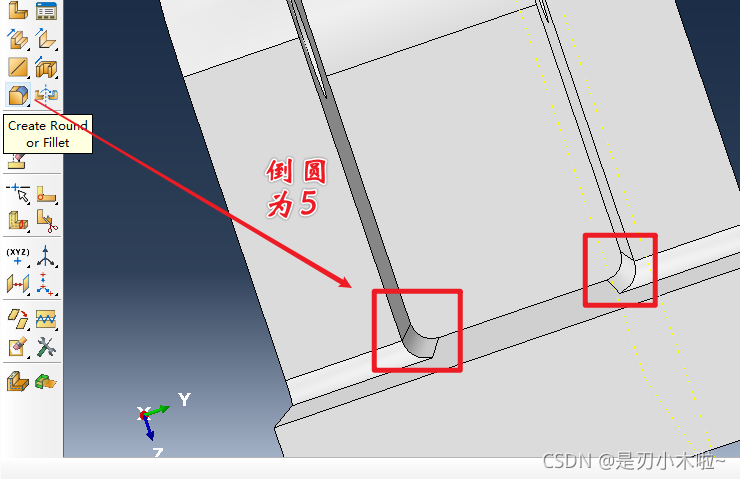

倒圆处理

倒圆比较容易，选择倒圆，选择边线，导入倒角的半径即可。

还有圆筒的拉伸，112，思路比较多，这里不再演示，例如从中间建立一个草图，朝两边拉伸，或者在一个上拉伸6，对称到另一个面上等。



#############################分割线##################

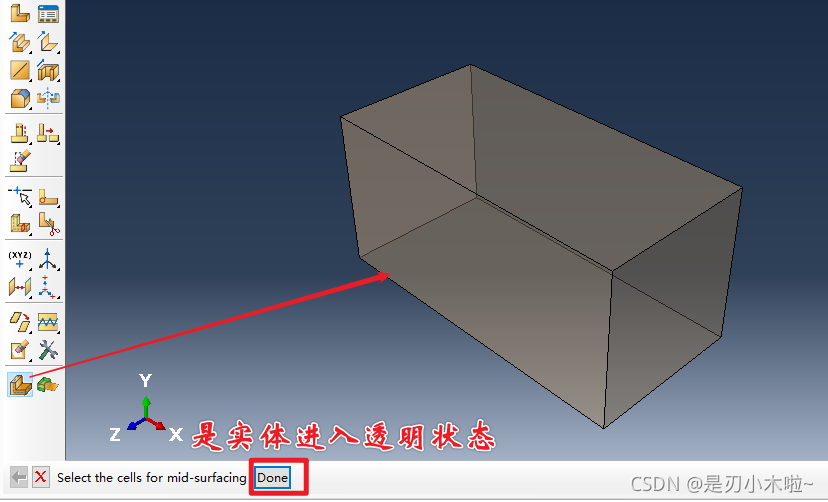

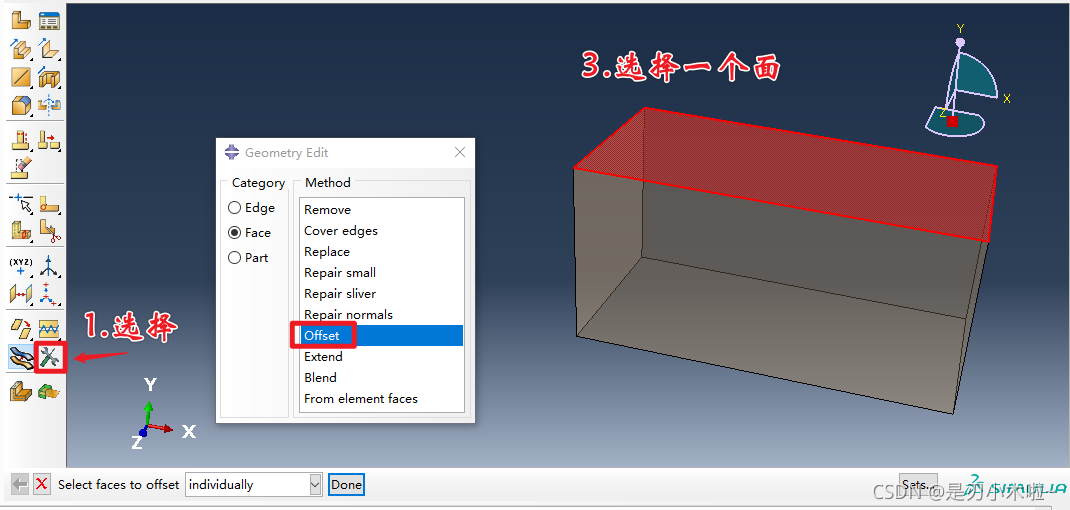

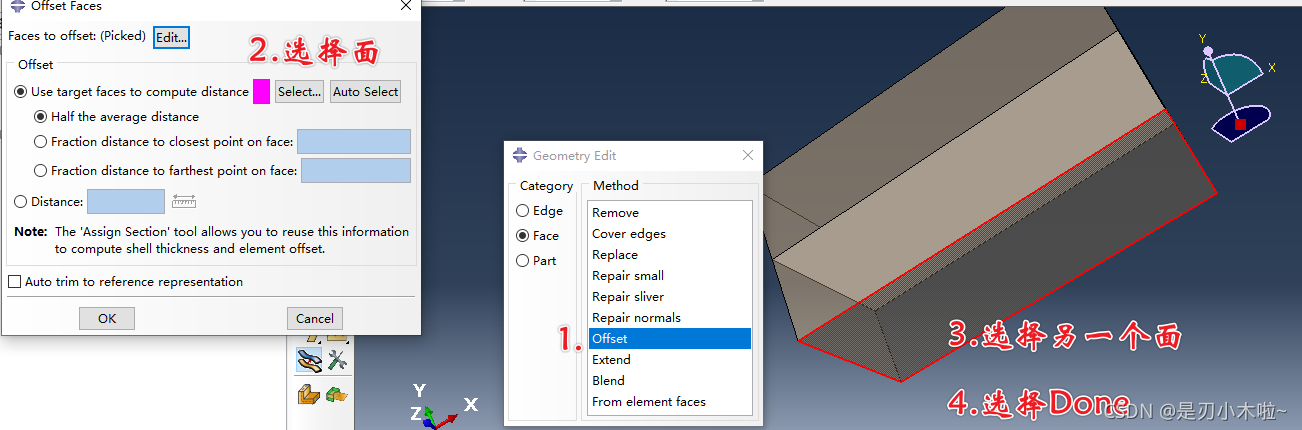

抽取中面（中间平面）

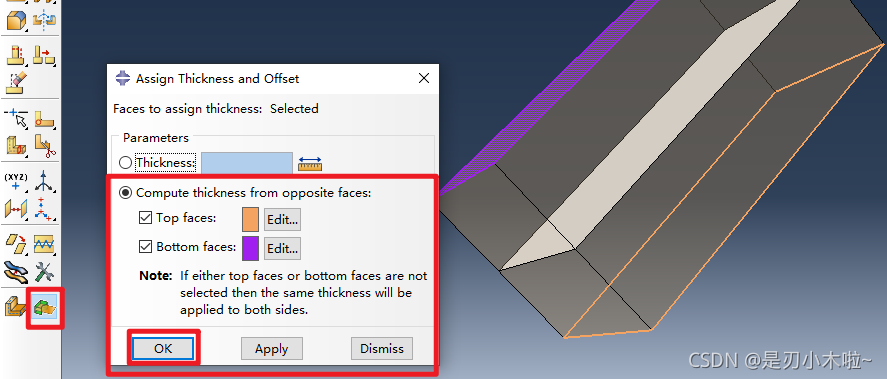

赋予一个“厚度”

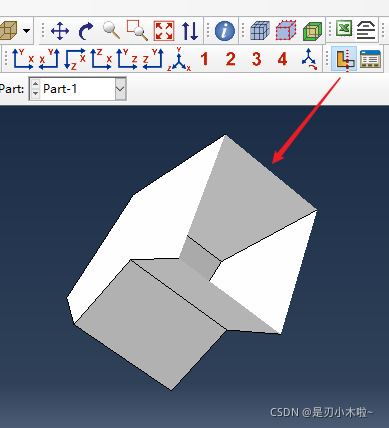

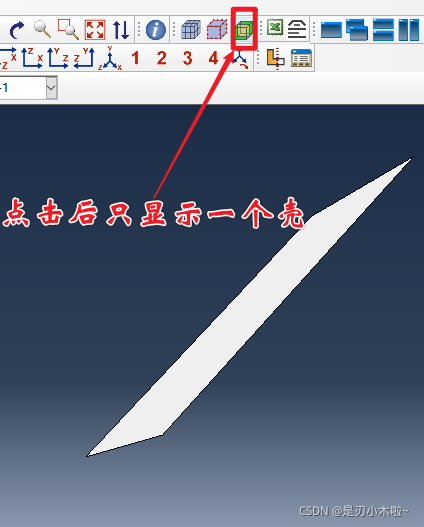

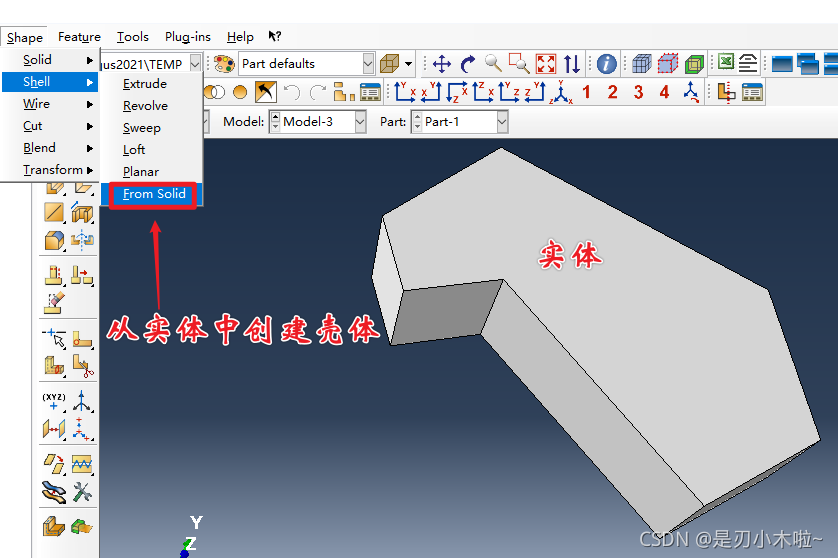

从实体模型创建一个壳体表面

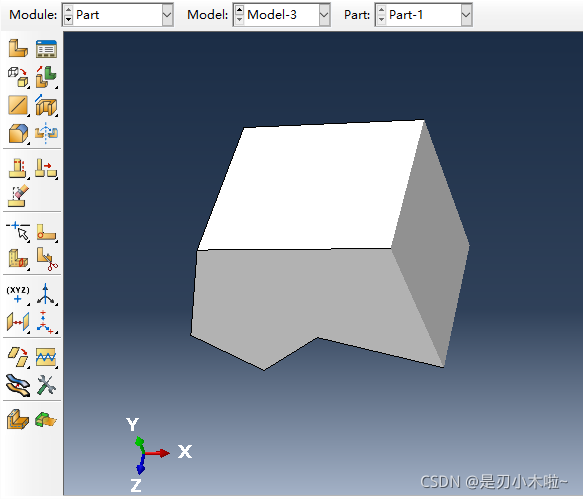

剖切处理：

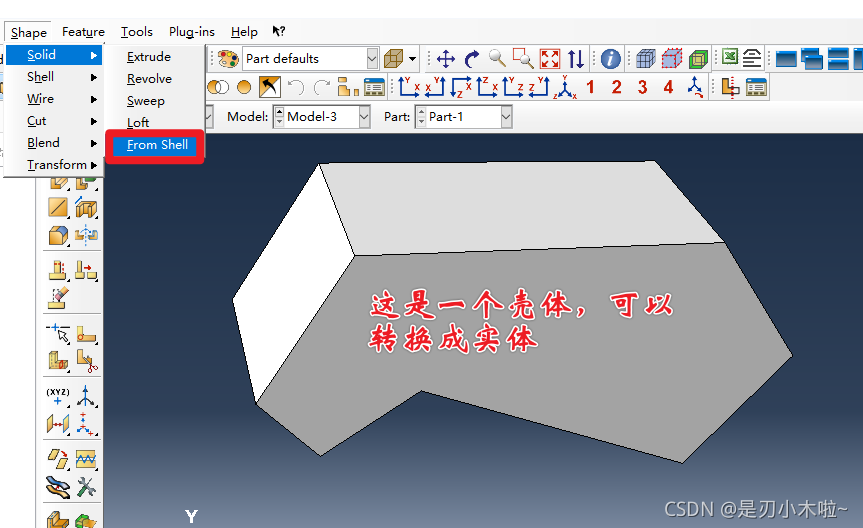

从壳体创建实体

 转换为实体：
