STM32使用USB转TTL工具(CH340)烧录程序

本文指导如何下载并安装CH340驱动,连接STM32小板,包括跳帽设置、FlyMcu程序设置、HEX文件生成及烧录步骤。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >


下载CH340驱动

CH340驱动百度网盘下载

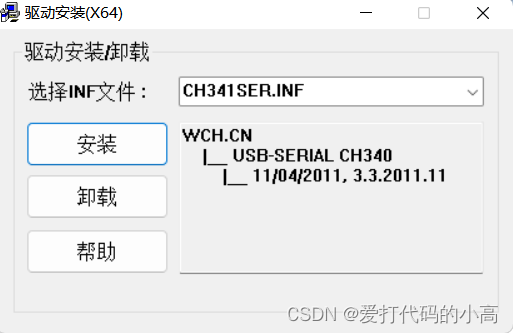

下载后解压后直接点击安装驱动

连接STM与CH340小板

连线方式:

CH340跳帽接3.3V表示采用3.3V供电。如图:

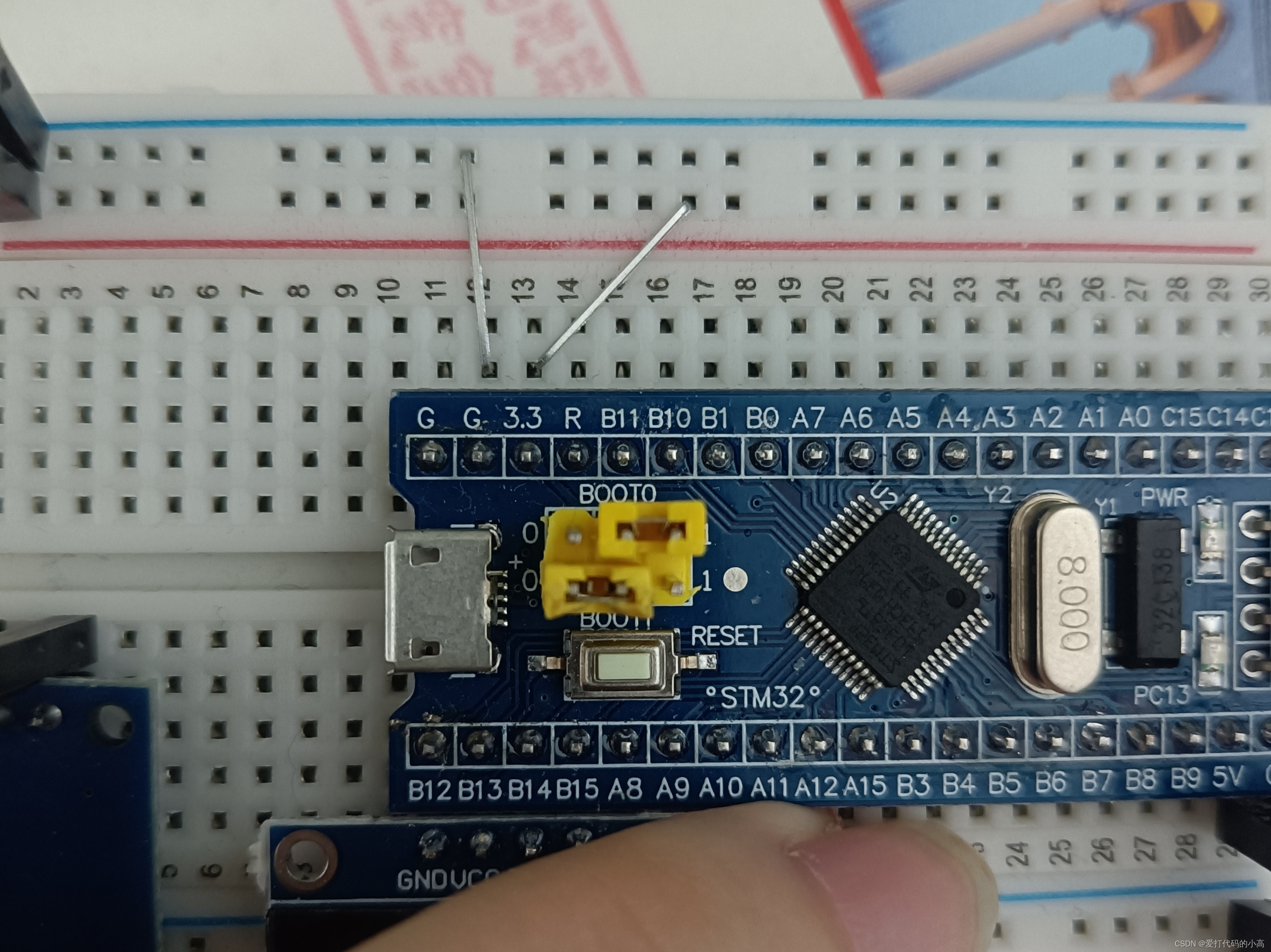

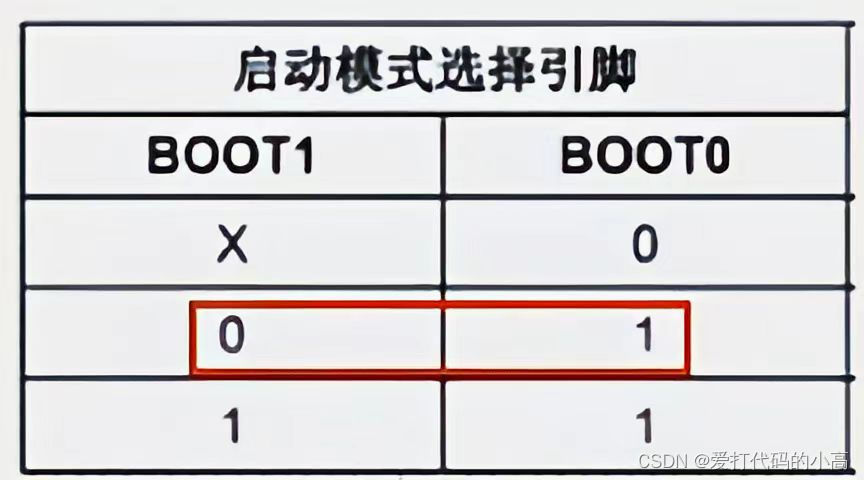

STM32上BOOT跳帽连接如下:

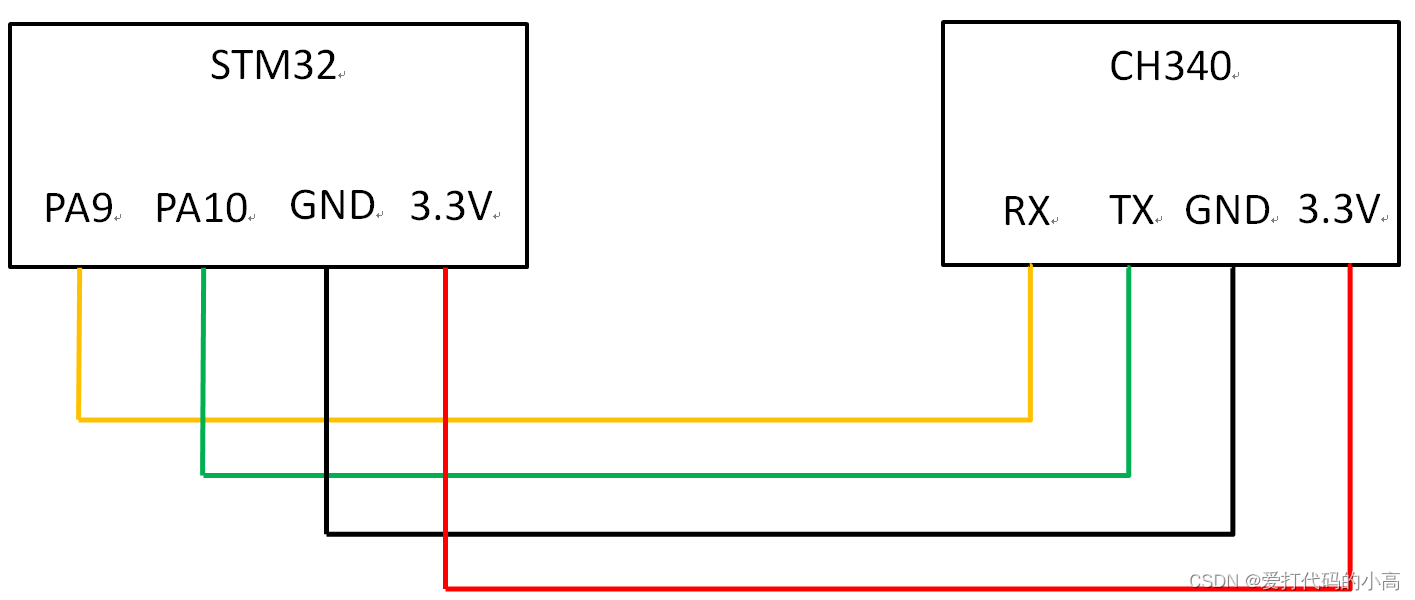

CH340与STM32的连接方式如下:

实物图连接如下:

下载FlyMuc程序

FlyMcu百度网盘下载

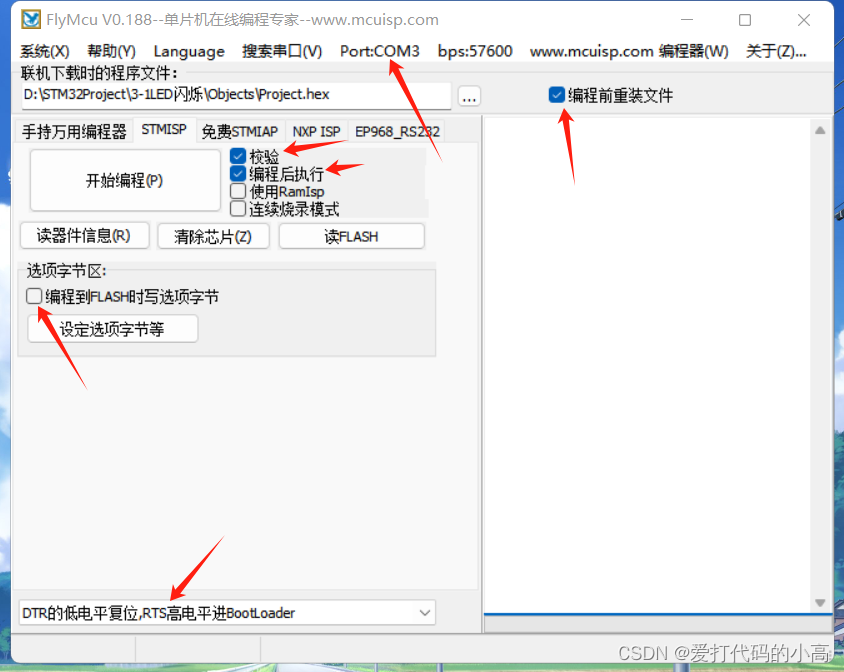

设置FlyMcu:注意串口COM根据自己的串口进行设置,其余如图:

烧录步骤:

1、生成HEX文件:参考:利用KEIL生成HEX文件

2、 选择文件路径:一般在项目工程文件中的\Objects目录下

3、点击FlyMcu中的开始编程

4、按下STM32上的复位按键

5、烧录成功

注意事项:

首先要生成HEX文件!!!

点击开始编程后,按下开发板的复位按钮才会开始烧录程序!!

### 如何使用 STM32CubeProgrammer 和 USB TTL 接口烧录程序 为了通过USBTTL接口使用STM32CubeProgrammer向STM32微控制器烧写程序,需遵循一系列特定的操作流程。 #### 准备工作 确保已安装好必要的软件和硬件设备。对于软件部分,需要安装STM32CubeProgrammer应用程序;而对于硬件,则要准备一个合适的USBTTL适配器,比如FTDI模块或其他兼容型号[^1]。 #### 创建Hex文件 在Keil uVision环境中编译目标项目以生成`.hex`格式的二进制映像文件。这一步骤通常涉及配置链接脚本以及确认IDE内的导出选项被正确设定以便于后续操作能够顺利找到该文件位置[^2]。 #### 安装驱动程序 如果使用的不是Windows自带支持的芯片组(例如CH340),那么还需要额外下载对应的串行端口驱动程序来使计算机识别外设并建立通信链路[^3]。 #### 配置与连接 启动STM32CubeProgramger应用,在界面内指定待上传的目标固件路径——通常是之前提到过的`\Objects`目录下的`.hex`文件。接着依照官方文档指导完成物理连线:将USBTTL模块的数据针脚分别对接至MCU相应管脚上,并注意电源极性的匹配以防损坏器件[^4]。 #### 执行烧录过程 当一切就绪之后,就可以点击“Run”按钮开始传输数据了。期间可能还会涉及到一些辅助动作,像是按压复位键等具体取决于所选用的具体单片机型号及其引导加载特性。 ```bash # 假定已经完成了上述准备工作 $ stm32cubeprogrammer-cli.exe -c port=COM3 -w path_to_your_hex_file.hex -v ``` 这段命令展示了如何调用STM32CubeProgrammer CLI版本来进行自动化部署任务,其中`port`参数指定了实际使用的串口号而`path_to_your_hex_file.hex`则应替换为真实的文件地址字符串。
