Converting Phase Noise to Random Jitter(TIE)

已于 2023-06-29 23:39:00 修改
阅读量3.9k 收藏 44
点赞数 47
分类专栏： 技术类 文章标签： 傅里叶分析
于 2023-04-05 23:20:43 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/u010486560/article/details/129979486
版权

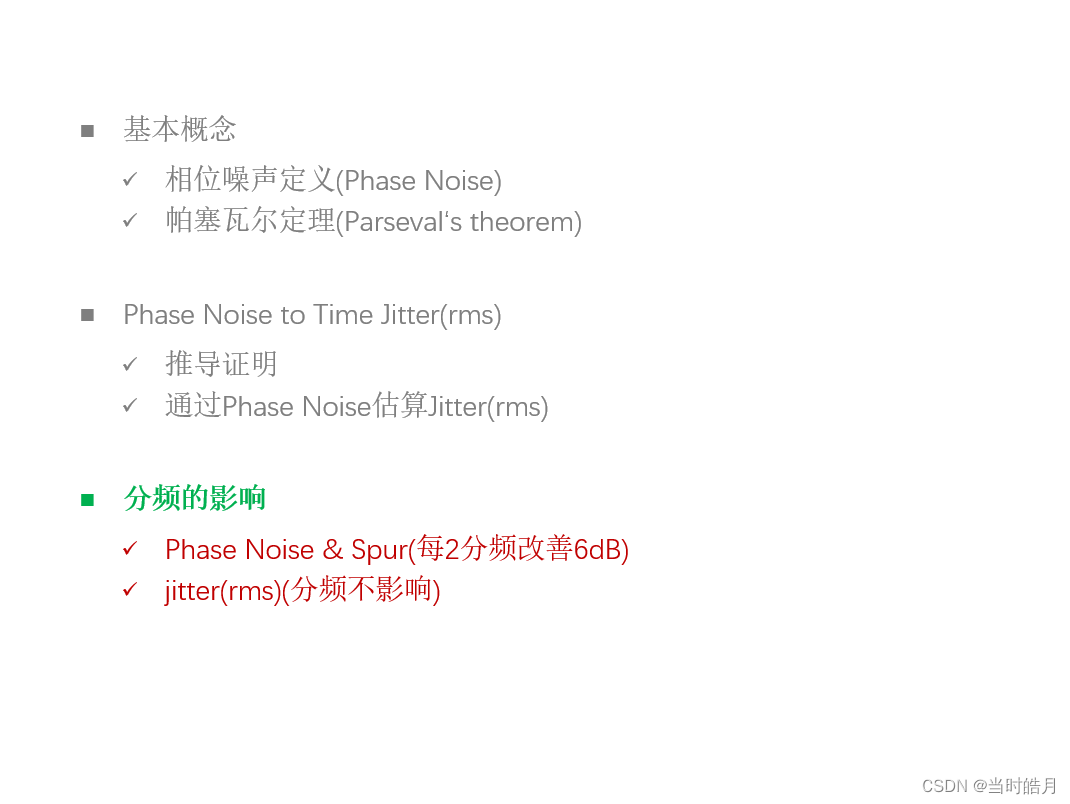

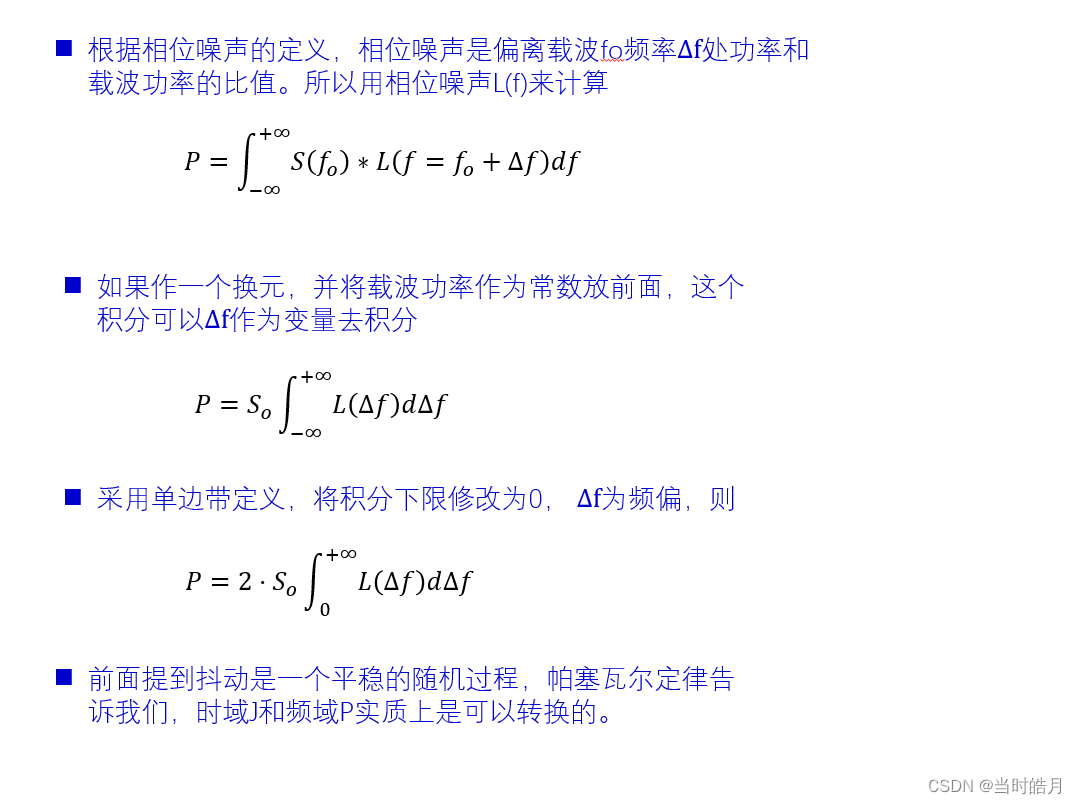

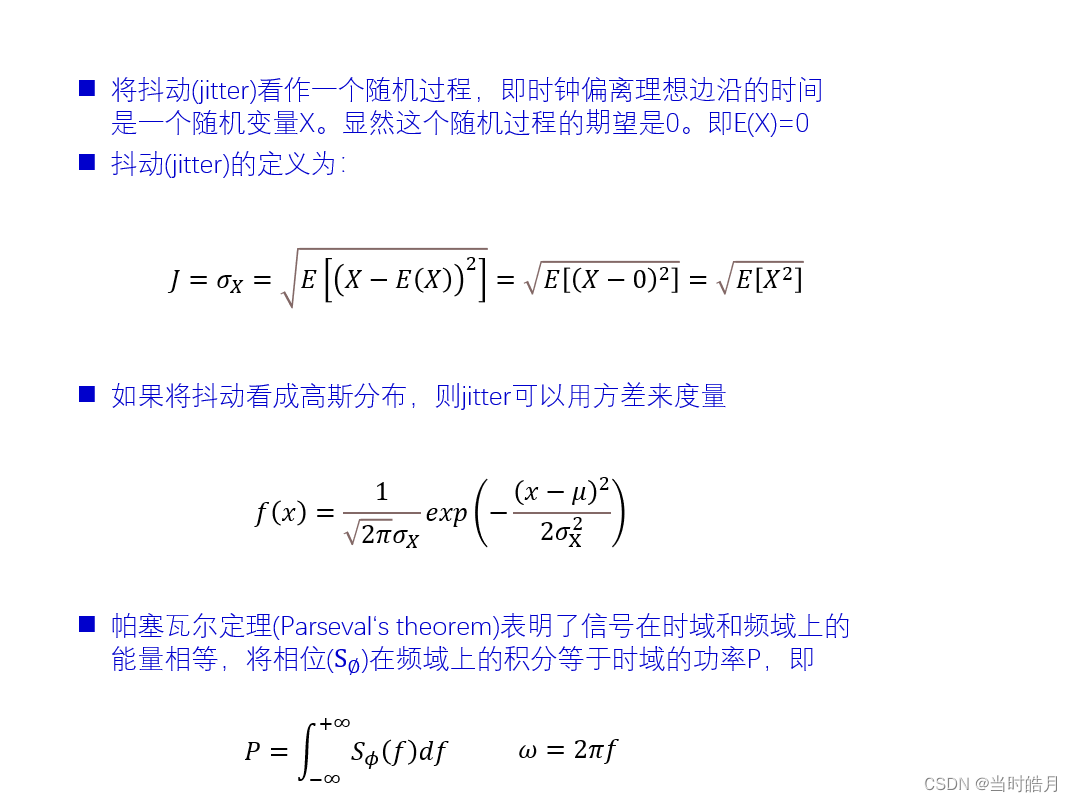

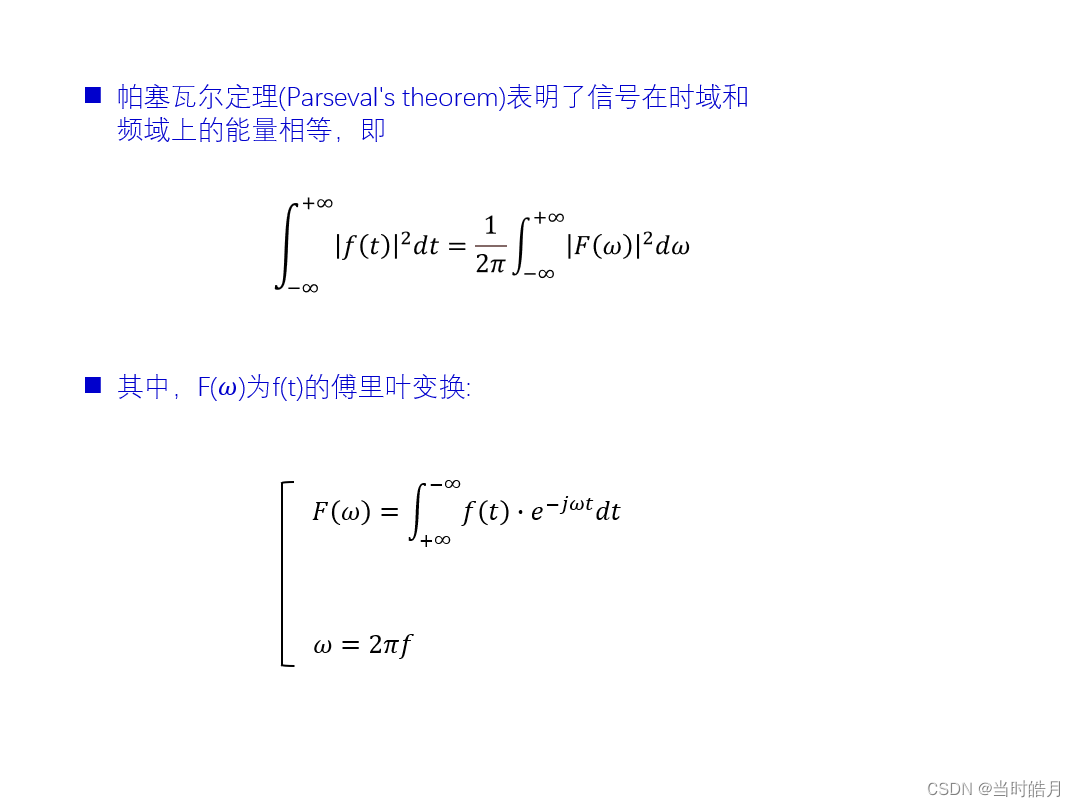

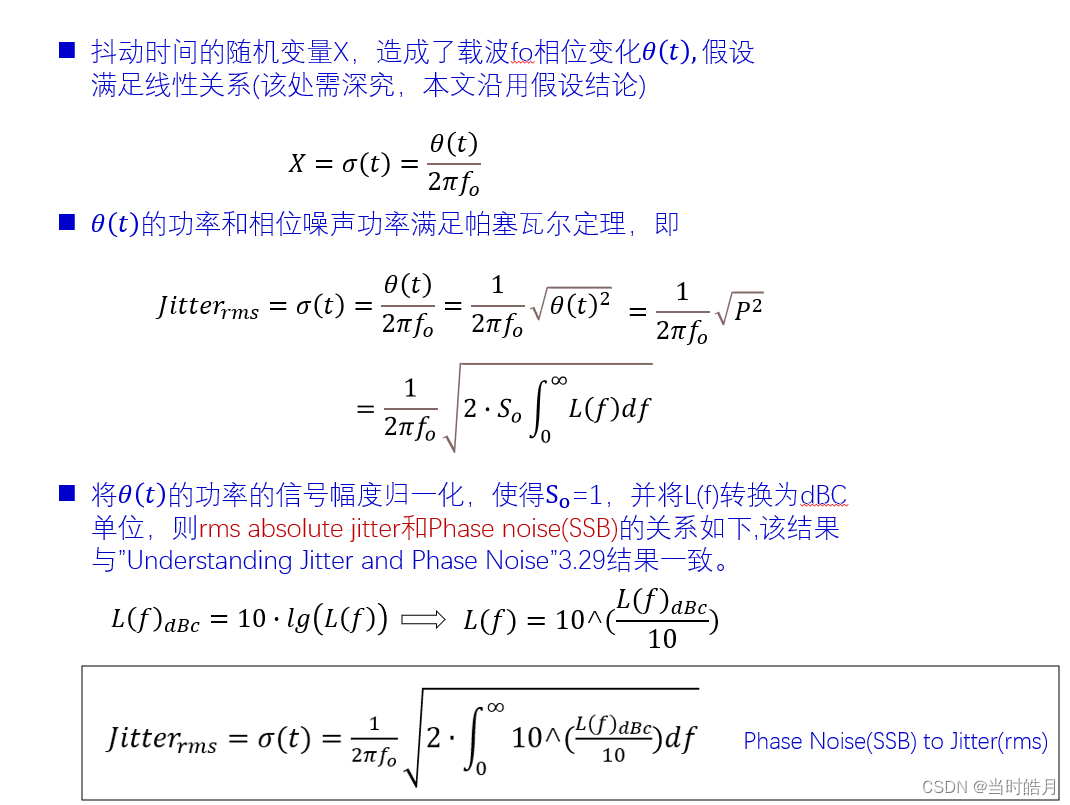

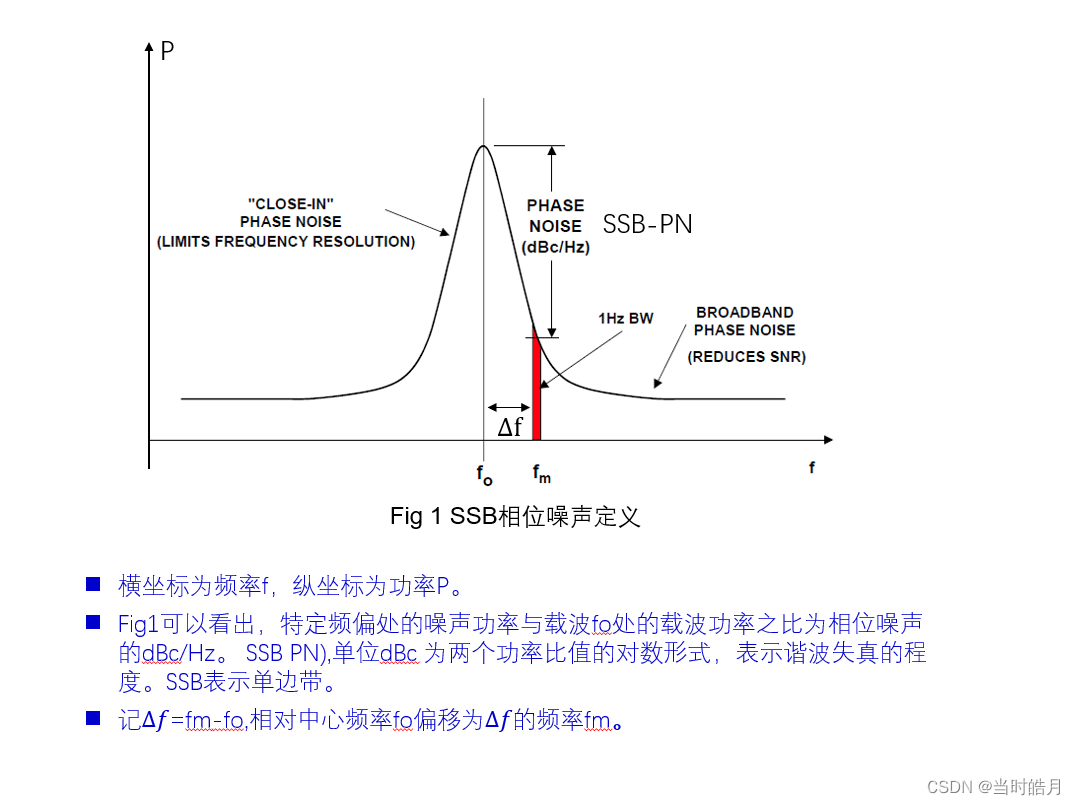

         该篇介绍了相位噪声(Phase Noise)和帕塞瓦尔定理(Parseval‘s theorem)

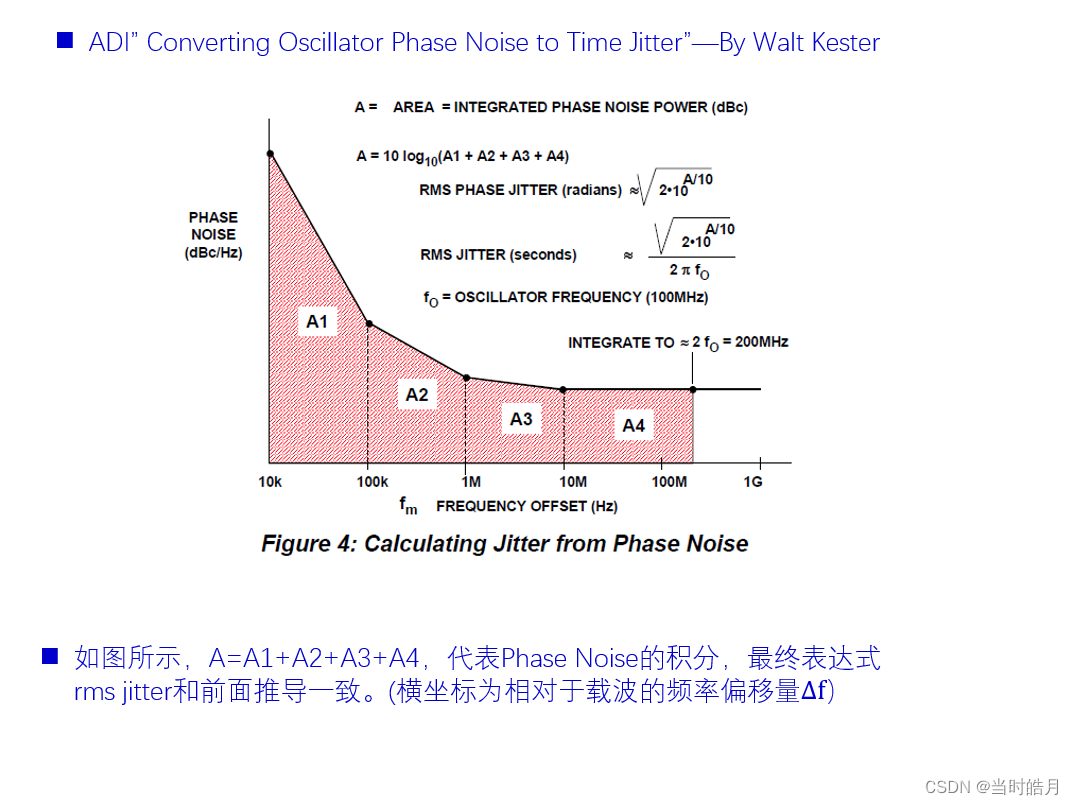

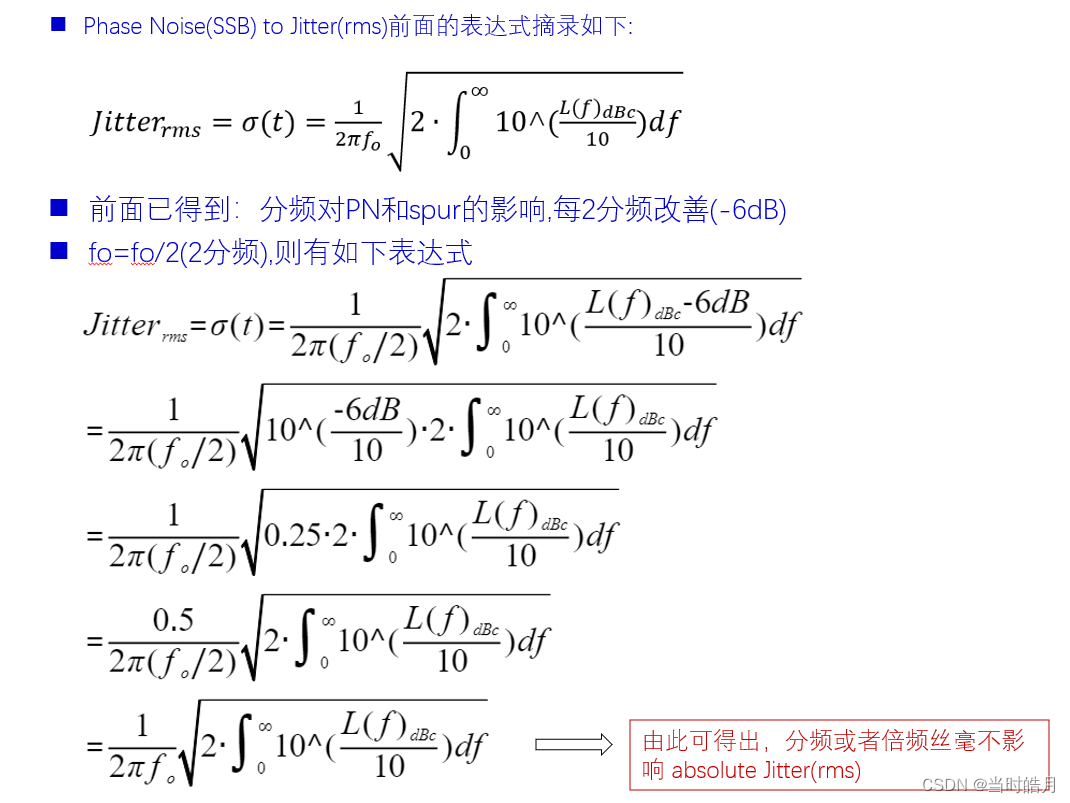

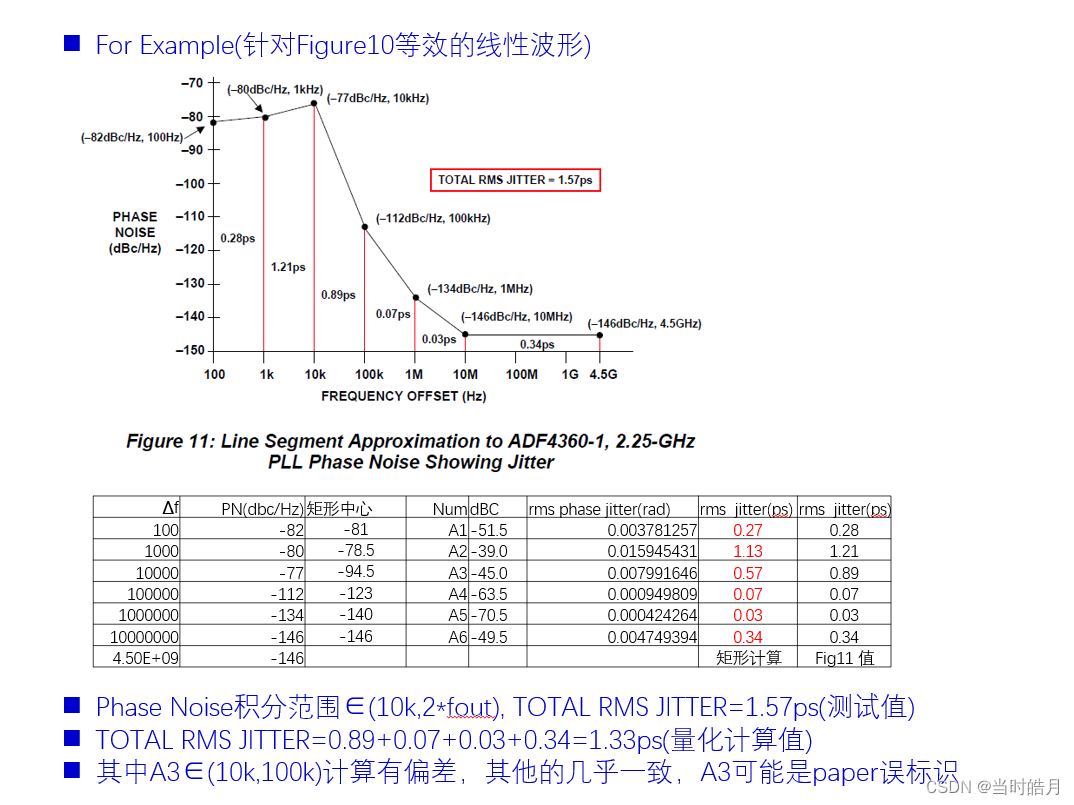

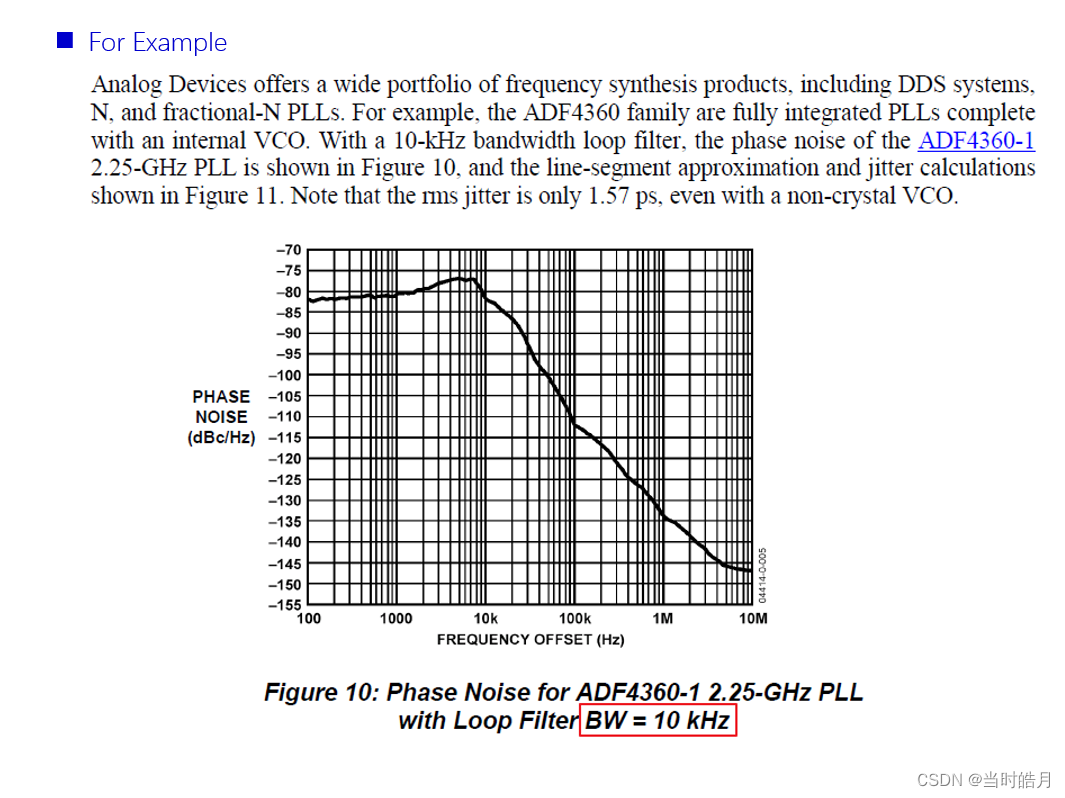

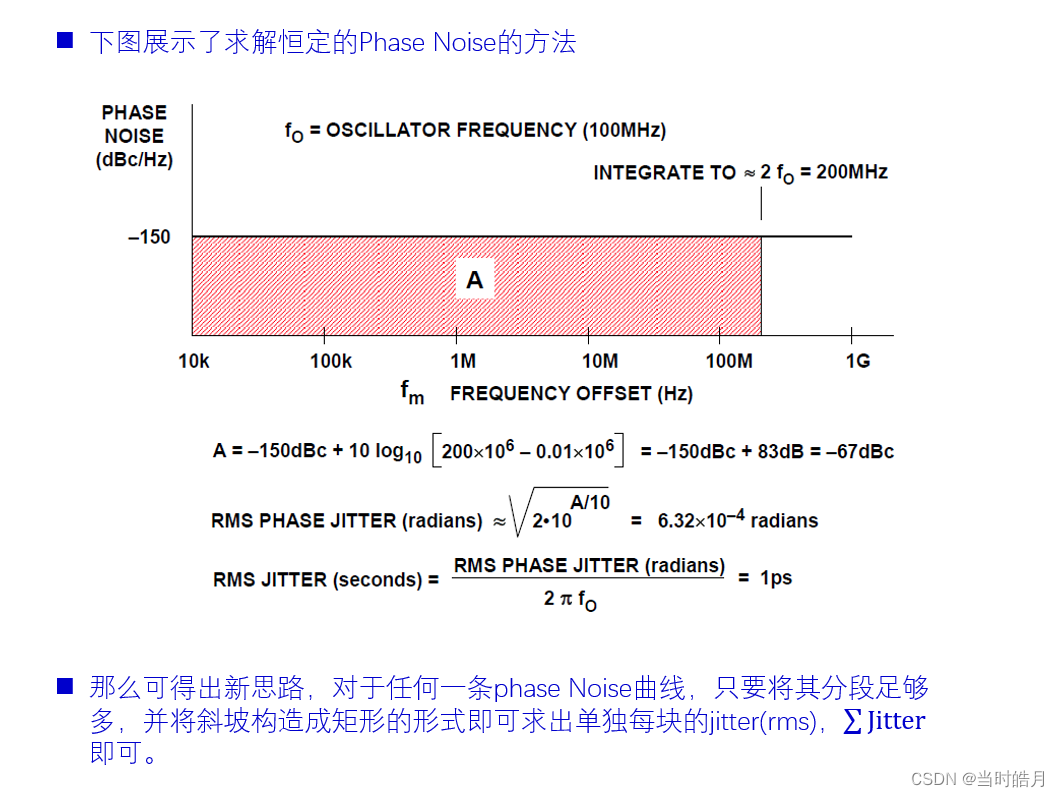

         推导了Phase Noise to Time Jitter(rms)的转换过程，以及用ADI芯片demo的Phase Noise估算Jitter(rms)

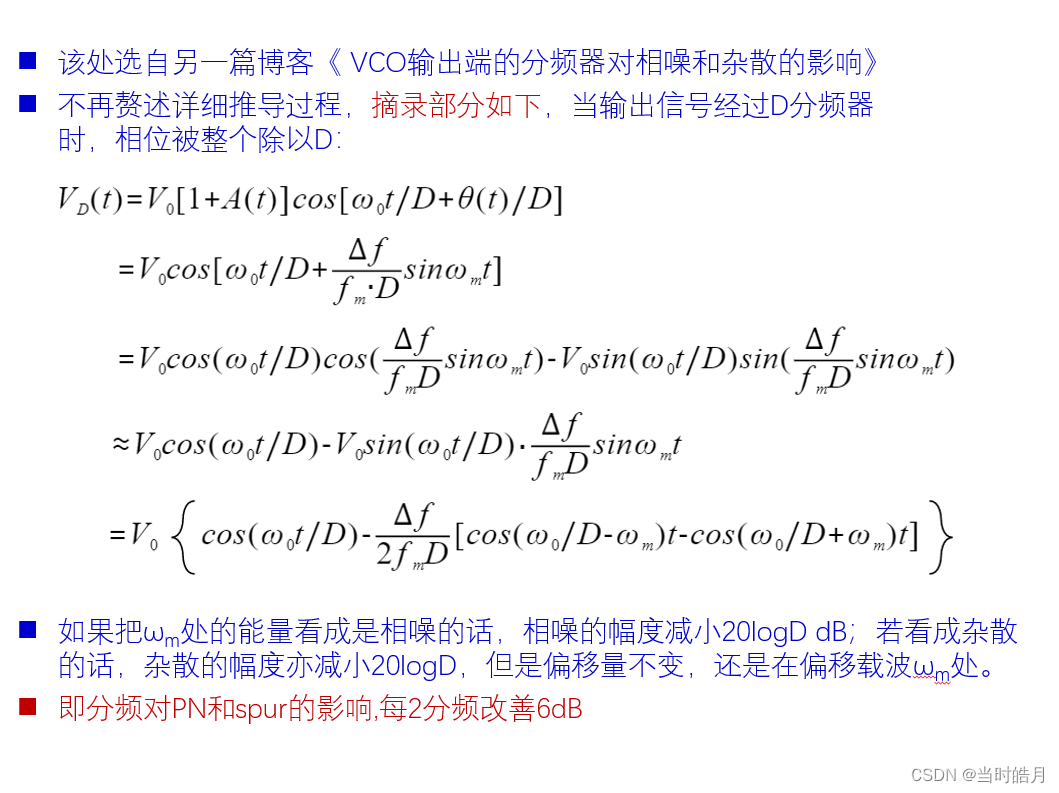

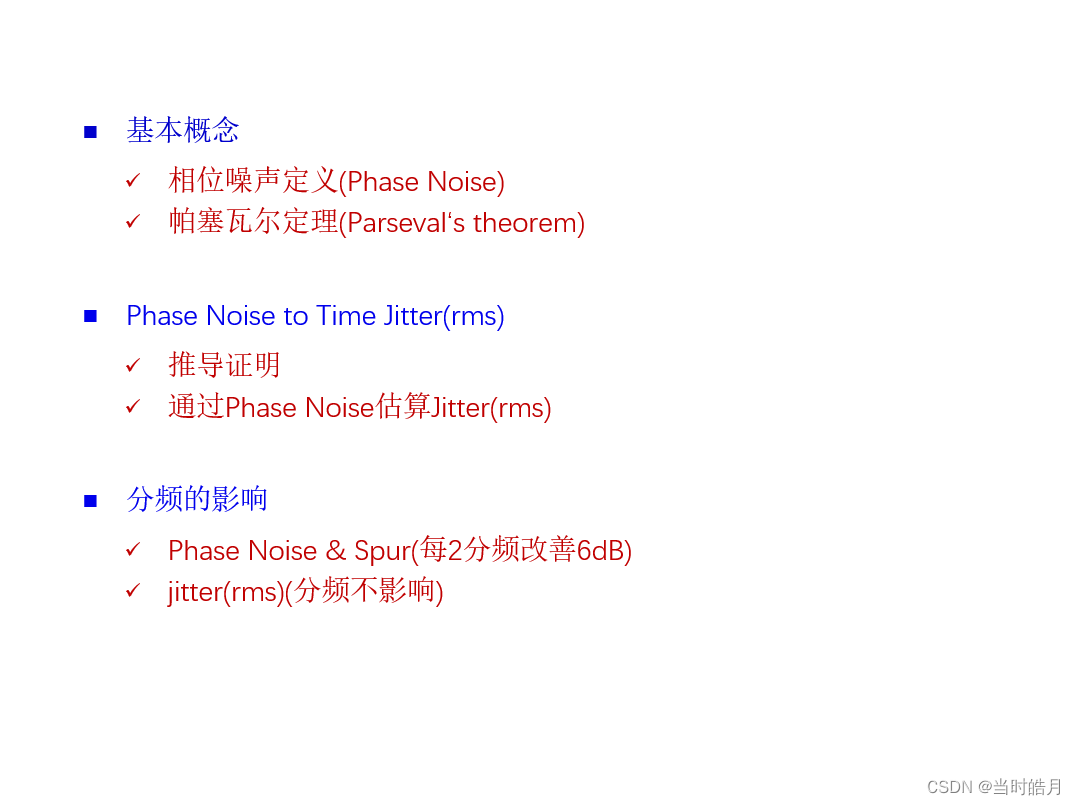

         最后推导和解释了分频对Phase Noise & Spur(每2分频改善6dB)的影响，以及分频对jitter(rms)不影响。
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述
