谈到PCB布线时,阻抗匹配是不可忽视的一个重要因素。PCB板上总会有各种各样的因素导致走线阻抗不连续,线宽,拐角,耦合等原因以外,还有Anti-pad,跨参考区域,相邻层铜皮等原因。
这些影响因素,如果单从检查方面来说,需要考虑的可能是单板时间周期的影响。然而,总是有一些因素的影响是无法避免的,但是这些因素对阻抗的具体影响变化是怎样的,是单纯的检查无法评估的。如果可以直观的看到信号上每一段线的阻抗,那么对于layout工程师衡量信号完整性以及提升设计的准确性,有着至关重要的参照价值。
下面通过具体实例来展示Allegro17.2中走线阻抗检查在实际工程项目中的应用。

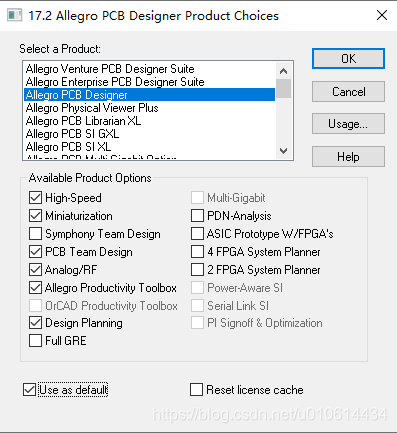

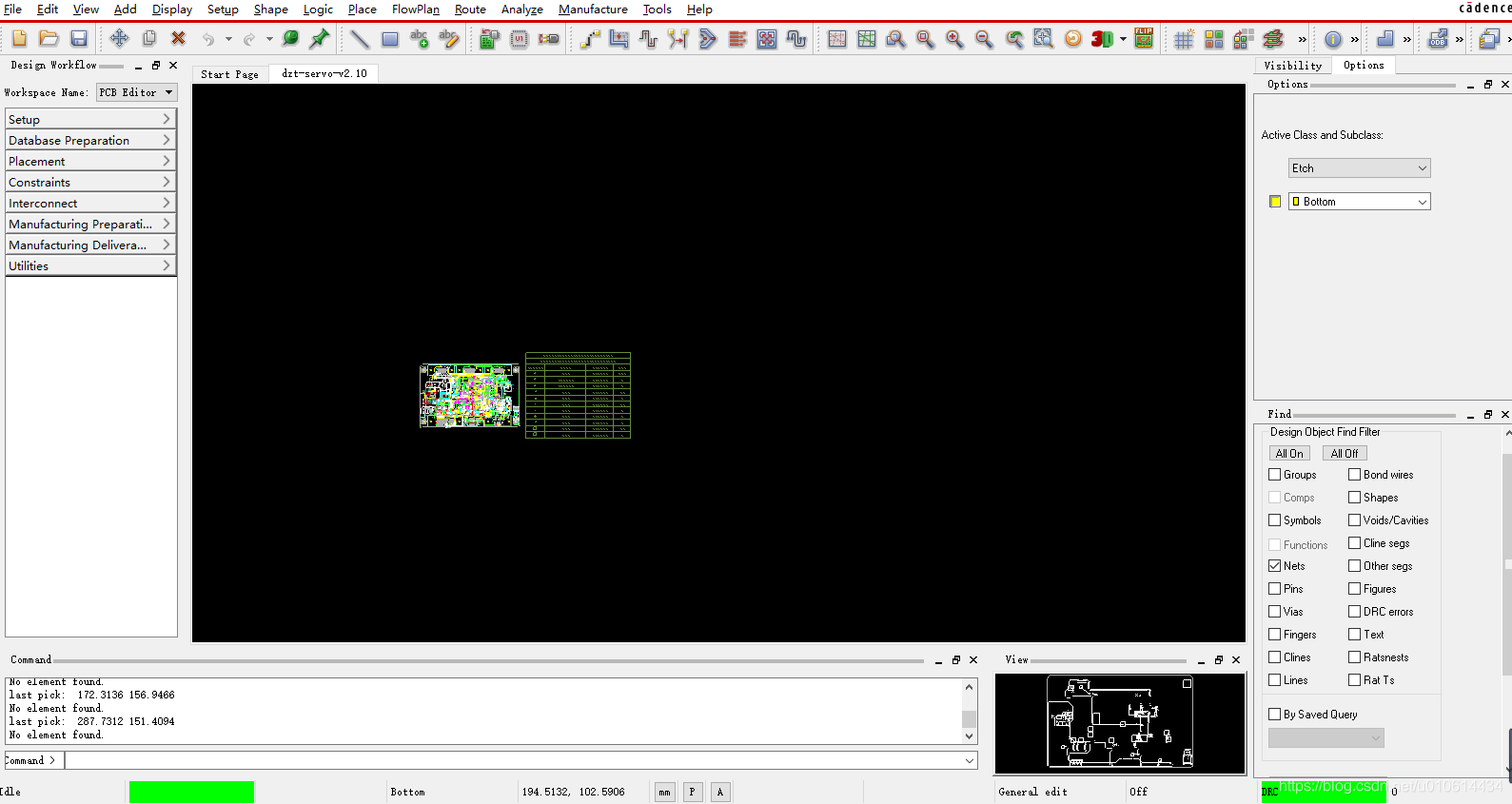

首先打开Allegro17.2的“PCB Editor”,选择“Allegro PCB Designer”,点击“OK”进入主界面,如下图:
打开一个已布线结束的PCB文件,接下来进入正文:
- PCB板的层叠设置:选择 Setup - Cross-section Editor,按实际生产工艺要求设置PCB板层叠结构,不然的话,会直接用板子的默认层叠仿真,如果是特殊板材的话,还需要将板材的Dk,Df参数设置好,我们的层叠是用普通FR4板材,4层板,总厚度2mm
